《煤制烯烃卸储煤装置煤仓土建工程大体积混凝土施工方案.docx》由会员分享，可在线阅读，更多相关《煤制烯烃卸储煤装置煤仓土建工程大体积混凝土施工方案.docx（32页珍藏版）》请在第壹文秘上搜索。

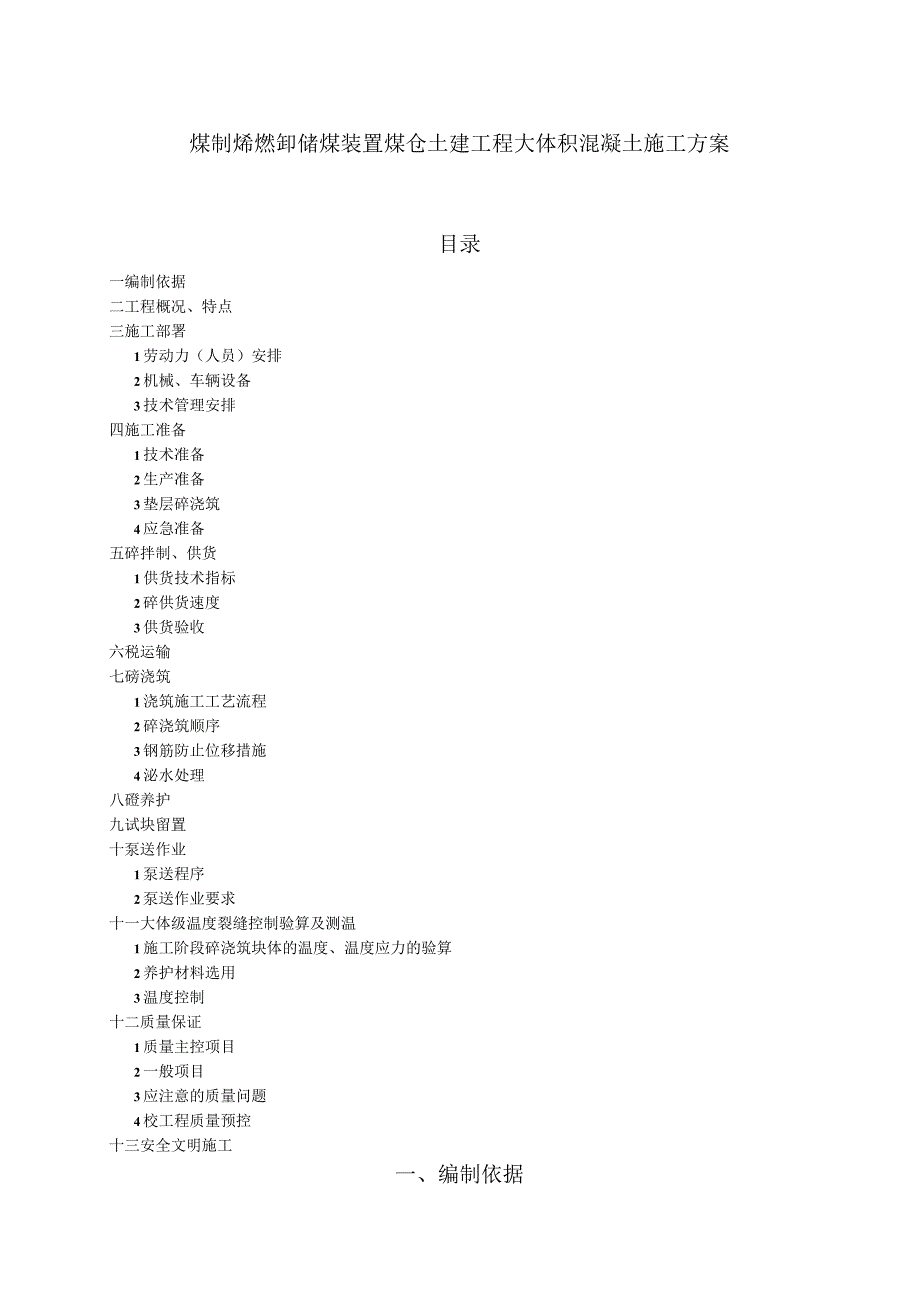

1、煤制烯燃卸储煤装置煤仓土建工程大体积混凝土施工方案目录一编制依据二工程概况、特点三施工部署1劳动力（人员）安排2机械、车辆设备3技术管理安排四施工准备1技术准备2生产准备3垫层碎浇筑4应急准备五碎拌制、供货1供货技术指标2碎供货速度3供货验收六税运输七磅浇筑1浇筑施工工艺流程2碎浇筑顺序3钢筋防止位移措施4泌水处理八磴养护九试块留置十泵送作业1泵送程序2泵送作业要求十一大体级温度裂缝控制验算及测温1施工阶段碎浇筑块体的温度、温度应力的验算2养护材料选用3温度控制十二质量保证1质量主控项目2一般项目3应注意的质量问题4校工程质量预控十三安全文明施工一、编制依据1 .混凝土结构工程施工质量验收规范

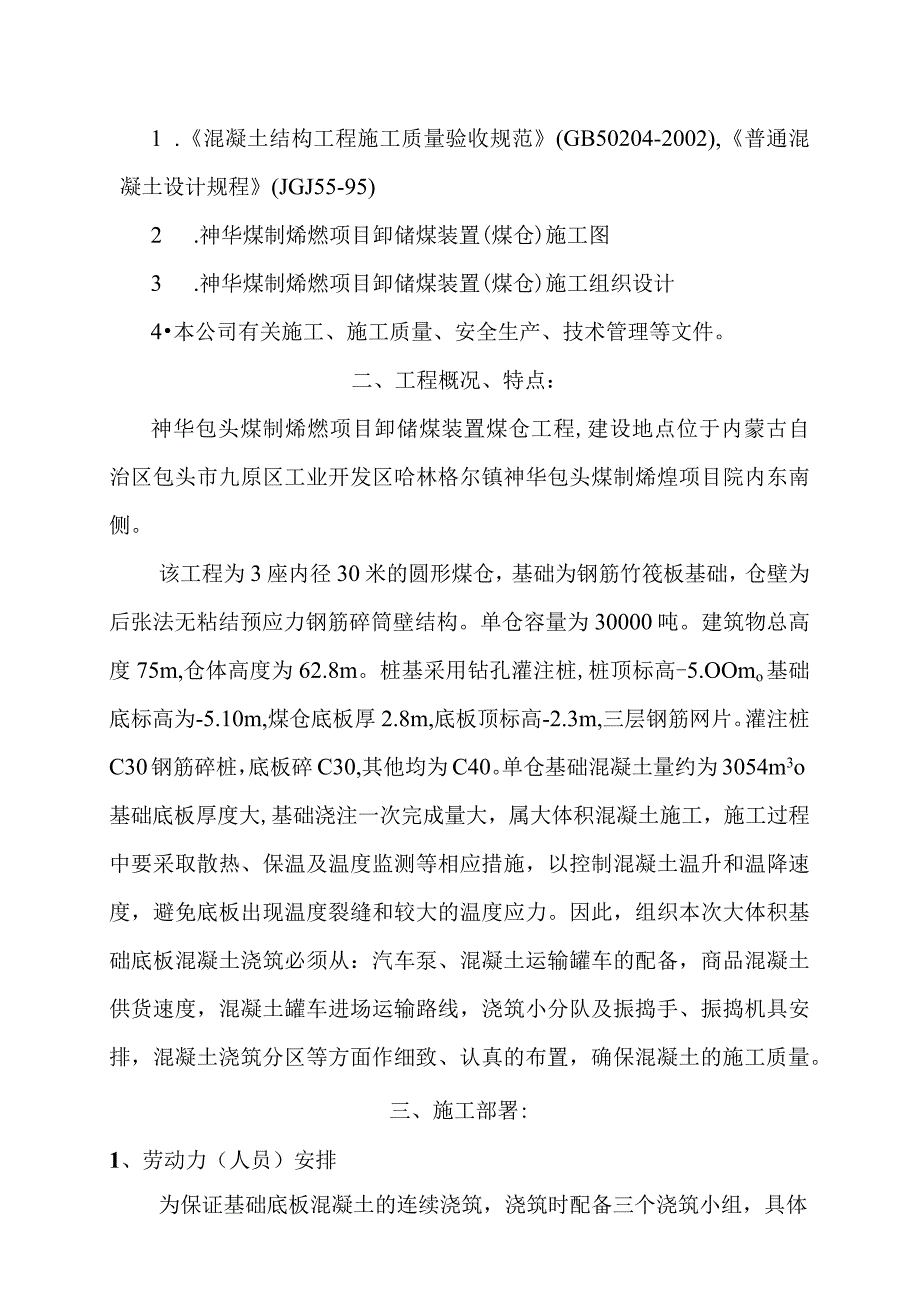

2、(GB50204-2002),普通混凝土设计规程(JGJ55-95)2 .神华煤制烯燃项目卸储煤装置(煤仓)施工图3 .神华煤制烯燃项目卸储煤装置(煤仓)施工组织设计4本公司有关施工、施工质量、安全生产、技术管理等文件。二、工程概况、特点：神华包头煤制烯燃项目卸储煤装置煤仓工程,建设地点位于内蒙古自治区包头市九原区工业开发区哈林格尔镇神华包头煤制烯煌项目院内东南侧。该工程为3座内径30米的圆形煤仓，基础为钢筋竹筏板基础，仓壁为后张法无粘结预应力钢筋碎筒壁结构。单仓容量为30000吨。建筑物总高度75m,仓体高度为62.8m。桩基采用钻孔灌注桩,桩顶标高-5.OOmo基础底标高为-5.10m,煤
3、仓底板厚2.8m,底板顶标高-2.3m,三层钢筋网片。灌注桩C30钢筋碎桩，底板碎C30,其他均为C40。单仓基础混凝土量约为3054m3o基础底板厚度大,基础浇注一次完成量大，属大体积混凝土施工，施工过程中要采取散热、保温及温度监测等相应措施，以控制混凝土温升和温降速度，避免底板出现温度裂缝和较大的温度应力。因此，组织本次大体积基础底板混凝土浇筑必须从：汽车泵、混凝土运输罐车的配备，商品混凝土供货速度，混凝土罐车进场运输路线，浇筑小分队及振捣手、振捣机具安排，混凝土浇筑分区等方面作细致、认真的布置，确保混凝土的施工质量。三、施工部署:1、劳动力（人员）安排为保证基础底板混凝土的连续浇筑，浇筑

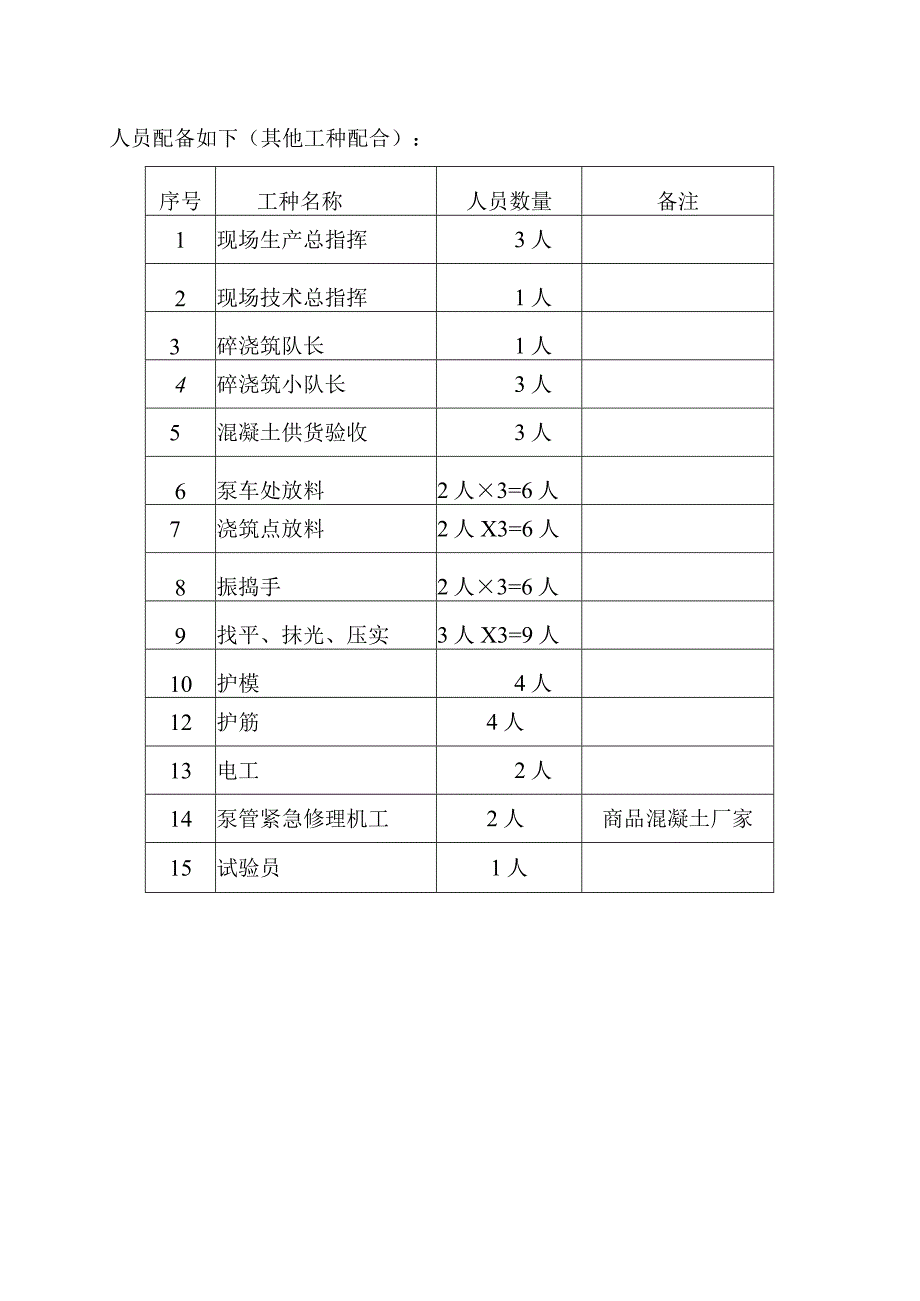

4、时配备三个浇筑小组，具体人员配备如下（其他工种配合）：序号工种名称人员数量备注1现场生产总指挥3人2现场技术总指挥1人3碎浇筑队长1人4碎浇筑小队长3人5混凝土供货验收3人6泵车处放料2人3=6人7浇筑点放料2人X3=6人8振捣手2人3=6人9找平、抹光、压实3人X3=9人10护模4人12护筋4人13电工2人14泵管紧急修理机工2人商品混凝土厂家15试验员1人16测温孔布置及施工2人总人数53人2、机械、车辆配备商品混凝土厂家现场配备三台混凝土汽车输送泵，每汽车泵每小时最大混凝土输出量90m3o混凝土泵的实际平均输出量Ql=QnIax1=(390)X0.85X0.7=160.7m3,混凝土泵配
5、置的数量(以24小时完成布料计算)：N2Q(QlT)=3054/(160.7X24)=0.79(组)，现场拟配置的一组泵(三台汽车泵)，可满足施工要求。混凝土运输车辆按照现场泵送能力(实际平均输出量Ql)配置,每罐车装方量以8m3计：Nl=(Q16OV1)(60L1/S0+T1)=160.7/(607)X60X30/90+30=16.74(辆)即，共须配置18辆运输罐车。3、技术管理安排1) 对混凝土振捣手上岗前进行技术交底，交底目的必须让每位参加大体积混凝土底板浇筑的人员知道：碎的浇筑量，浇筑时间，浇筑流水线，浇筑振捣的技术要求，质量要求，各岗位人员的职责，各岗位人员的配合。2) 混凝土浇筑
6、过程中安排专人负责商品混凝土供货验收。(坍落度16-18Cnl,供货小票)并填写浇灌记录。3)项目经理、技术负责人到场参与协调、指挥大体积碎浇筑，工长、质检员、技术员深入施工一线，跟踪监督、检查现场的施工状况。4) 设4人专职负责大体积碎浇筑后的养护、测温工作，发现控制温差值超过指标，及时反馈到项目技术部，并采取措施，降低混凝土温升和温降的梯度，降低混凝土中心温度和表面混凝土温度差，降低混凝土表面温度和大气环境温度差。四、施工准备1、技术准备a、编制基础底板大体积混凝土浇筑施工方案，并对班组作业人员交底。b、对大体积混凝土进行温控计算，做好防止混凝土产生裂缝的技术准备措施。c、加工测温管。2、
7、生产准备a、基础底板钢筋隐检合格，预留洞、预埋管、线、加强筋复核无误，墙柱插筋位置正确，固定牢靠。b、基础模板必须加固牢固，局部防止混凝土侧压用木方或钢管加固。c、在施工作业面铺置人员脚手马道。d、在底板钢筋马凳腿上刷分层浇筑厚度标志红色漆线。e、备足20支ZN-70型高频低噪插入式振捣棒，功率L5K肌振幅1.2mm,振动频率200HZof、备好作业面振动棒机连接电源箱及夜间施工电源。g、掌握天气预报，备足遮盖防雨布。h、现场将运输通道清理到位，无障碍物，通知各材料供应商不要有车辆肆乱入场供货。j、将养护覆盖材料运到基坑内（二层薄膜，三层岩棉）备用。k、泵车停机点及主要行车通道提前清理干净障碍
8、物。1、备好通讯联系的无线对讲机，备好碎泵送放料的指挥旗（下料点专人挥旗，举红旗，停止下料，举蓝旗，下料）。3、应急准备该基础碎属大体积碎整板基础，在碎施工过程中必须确保碎一次浇筑成型，避免出现施工冷缝，以方在碎浇筑过程中出现停电问题，我项目部拟定在现场备置一台功率为25千瓦的柴油发电机，以满足现场出现停电时，满足现场施工供电要求。用电计算：现场考虑3盏照明设备，1千瓦/每盏，6支插入式振动棒，L5千瓦/支。（13+1.56）1.5=18KWo五、砂拌制、供货1、供货技术指标本工程基础底板混凝土强度为C30,采用华欧商品混凝土，根据厂家多年大体积硅供货生产经验，及项目部的施工技术设计，混凝土供
9、货技术指标如下：1）水泥采用32.5级矿渣水泥（342kgm3）2）石子采用525InnI的碎石，砂采用中砂。砂、石料的杂质含量：石子含泥量Wl%,砂含泥量W3%。3）掺加缓凝剂，控制混凝土初凝时间在搅拌后10小时左右,以延缓混凝土中水泥的水化反应热产生速度。4）水灰比控制在0.38左右，砂率控制在40%左右,坍落度控制在16-18cm,入泵前的坍落度损失每小时不大于30mm;掺加粉煤灰（80kgr113）及减水剂，减水率212%,以改善碎和易性，混凝土的泌水性能要求：10秒时的相对压力泌水率SlO小于40%o5）掺加UEA微膨胀剂，以控制混凝土后期收缩裂缝。6）混凝土碱含量符合预防混凝土工程
10、碱集料反应技术管理规定（京TY5-99）,总碱量（山0当量）W3kgm3o7）混凝土拌合水采用地下水。2、混凝土供货速度应满足现场三台汽车泵混凝土布料的要求，每小时混凝土供应量，16O11最少使用混凝土运输罐车的车辆数为17辆。3、供货验收在混凝土施工过程中，现场安排一名混凝土坍落度检测人员，并验收每车小票，查看混凝土强度等级、浇筑部位填写是否正确,是否填写了出厂时间，进场时间要签证，并随时抽检碎坍落度。按照GB50108-2001新规范要求,混凝土拌合物在运输后如出现离析,必须进行二次搅拌，当坍落度损失后不能满足施工要求时,采取加入原水灰比的水泥浆或掺加减水剂进行搅拌，严禁直接加水.若混凝土
11、搅拌质量及工作性能严重不符合现场的要求，一律退回搅拌站作报废处理。为控制碎入模温度，现场派专人负责对每罐碎进行现场测温,碎温度必须V15C,若高于15C。，一律退回搅拌站作报废处理。六、混凝土运输商品混凝土供货采用汽车式运输搅拌车，平均每车运输量811)3,总方量3O5411加上润管砂浆一车，供货总车次约383次，每小时供货总车次23次。混凝土供货车的工作要点如下：(1)要检查混凝土运输车的行经路线，如架空管线高度及厂门口的净高和净宽，要设法排除各种路障，以利混凝土运输搅拌车的通行。(2)每车混凝土运送时间一般控制不得超过lh。(3)在混凝土运送过程中，搅拌筒应低速(24rmin)转动，到达工
12、地后，搅拌筒应以812rmin的转速转动23min。待搅拌筒停转后，再使筒反转卸料。(4)反转卸料速度为68rmin0在出料及卸料部位附近工作时，应特别注意安全，以免发生意外。使用接长料斗溜槽时,切勿将手伸入溜槽连接处。对沾在进料斗、搅拌洞口、搅拌筒拖轮等处的混凝土应及时冲洗干净。在铲除混凝土结块时，必须先使发动机熄火，停止搅拌筒转动。七、混凝土浇筑1、浇筑施工工艺流程布置碎汽车泵-碎供货验收-开机、泵送砂浆、润管一分别浇筑三个区域第一层碎一振捣一循环作业-碎表面第一次赶平、压实、抹光一-碎表面二次赶平、压实、抹光一碎及时覆盖保温保湿养护一碎测温监控2、混凝土浇筑顺序及方法三个煤仓底板浇筑共分
13、成三大部分为1#、2#、3#仓，三个部分分开施工，对单仓而言，现场布置三辆三十七米三一重工汽车输送泵，沿基础分区，依次分别浇筑一、二、三区，第一层浇筑厚度50Onmb第二层浇筑厚度50Onnlb第三层浇筑厚度60OnInb第四层浇筑厚度600Inn1,第五层浇筑厚度600Inn1。上一层混凝土应在下一层混凝土初凝前对其进行覆盖，以免产生冷缝。在振捣上一层混凝土时，振动棒插入下一层混凝土5cm左右，振捣密实。具体浇筑方案详见施工平面图单层碎浇筑量为610m3,每辆汽车输送泵浇筑量为6Or3小时,单层浇筑时间为3个半小时，为保证碎浇筑过程中不出现冷缝，整个浇筑过程必须连续施工。需在碎中掺加缓凝剂，
14、使得碎在4个小时内不能达到初凝状态，以保证硅浇筑质量。采用一次性连续浇捣方案，分层厚度标志在底板钢筋马凳腿上刷红色漆。振捣工作从浇筑层的底层开始逐渐上移，以保证分层混凝土间的施工质量。混凝土在振捣过程中宜将振动棒上下略有抽动，使上下混凝土振动均匀，每次振捣时间以2030秒为宜,（碎表面不再出现气泡、泛出灰浆为准）。振捣时，要尽量避免碰撞钢筋，管道预埋件等。振捣棒插点采用行列式的次序移动，每次移动距离不超过混凝土振捣帮的有效作用半径的1.25倍，一般振动棒的作用半径30-40cm。振捣操作要“快插慢拔”，防止混凝土内部振捣不实；3、钢筋防止移位措施采取定点下料,对称振捣的措施防止混凝土将钢筋推离
15、设计位置。底板上筒壁及柱插筋采用定位箍控制竖向筋的间距，竖筋外套PVC管防止水泥浆污染，浇筑现场安排专人看护。4、泌水处理大体积混凝土浇筑、振捣过程中，容易产生泌水现象，泌水现象严重时，可能影响相应部分的混凝土强度指标。为此必须采取措施，消除和排除泌水。一般情况下上涌的泌水和浮浆会顺着混凝土浇筑坡面下流到低处。施工中根据施工流水，大部分泌水可集中排到一处或几处，然后用潜水泵等方法抽排掉，局部少量泌水采用海绵吸除处理。5、表面防裂施工技术要点大体积泵送混凝土经振捣后表面水泥浆较厚，容易引起表面裂缝，首先，要求在振捣最上一层混凝土时，控制振捣时间，注意避免表层产生太厚的浮浆层；在浇捣后，必须及时用2m长括尺，将多余浮浆层刮除，按施工员测设的标高控制点，将混凝土表面括拍平整。有凹坑的部位必须用混凝土填平，在碎收浆接近初凝时，
