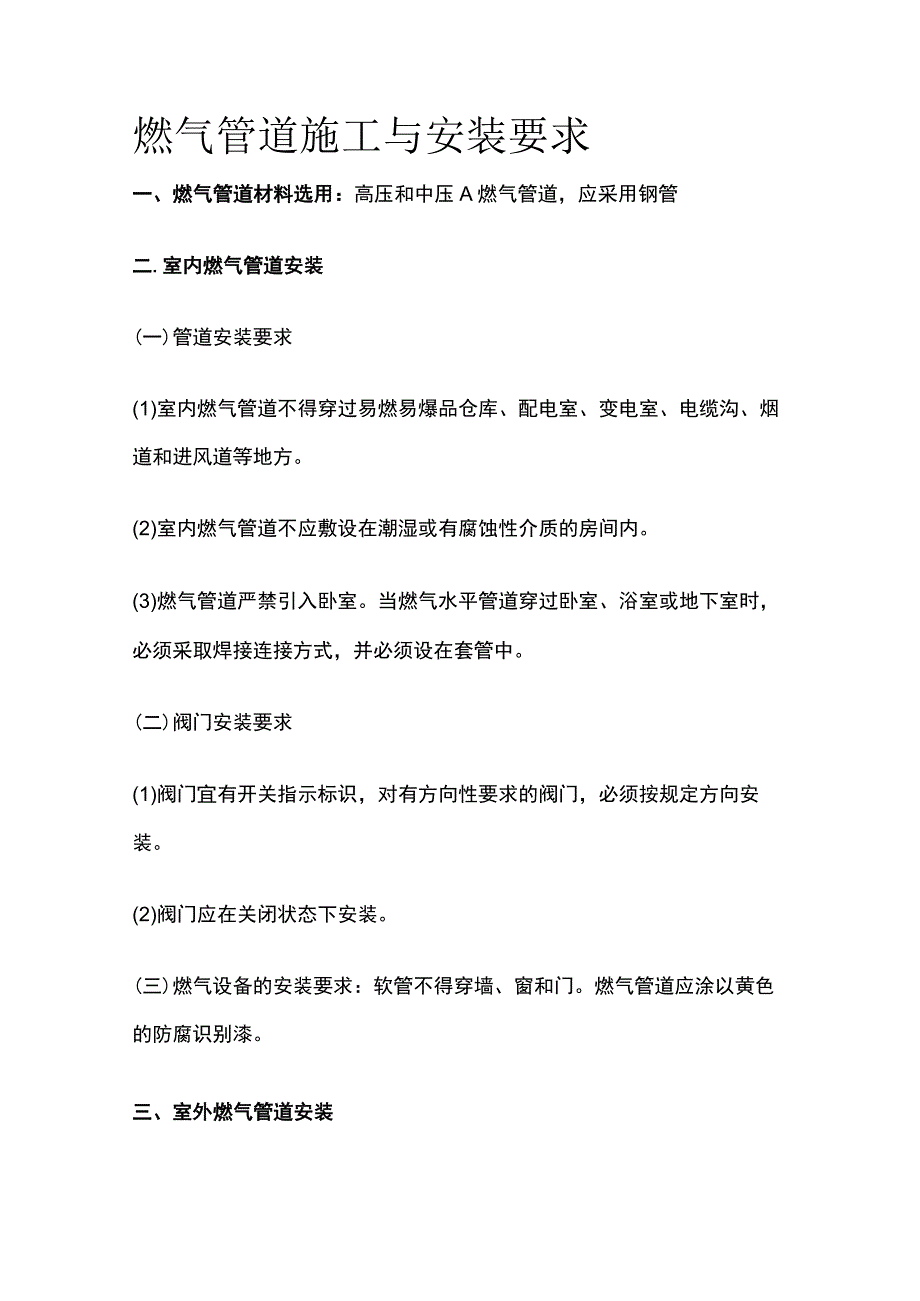

1、燃气管道施工与安装要求一、燃气管道材料选用：高压和中压A燃气管道，应采用钢管二.室内燃气管道安装(一)管道安装要求(1)室内燃气管道不得穿过易燃易爆品仓库、配电室、变电室、电缆沟、烟道和进风道等地方。(2)室内燃气管道不应敷设在潮湿或有腐蚀性介质的房间内。(3)燃气管道严禁引入卧室。当燃气水平管道穿过卧室、浴室或地下室时，必须采取焊接连接方式，并必须设在套管中。(二)阀门安装要求(1)阀门宜有开关指示标识，对有方向性要求的阀门，必须按规定方向安装。(2)阀门应在关闭状态下安装。(三)燃气设备的安装要求：软管不得穿墙、窗和门。燃气管道应涂以黄色的防腐识别漆。三、室外燃气管道安装(一)管道安装基本

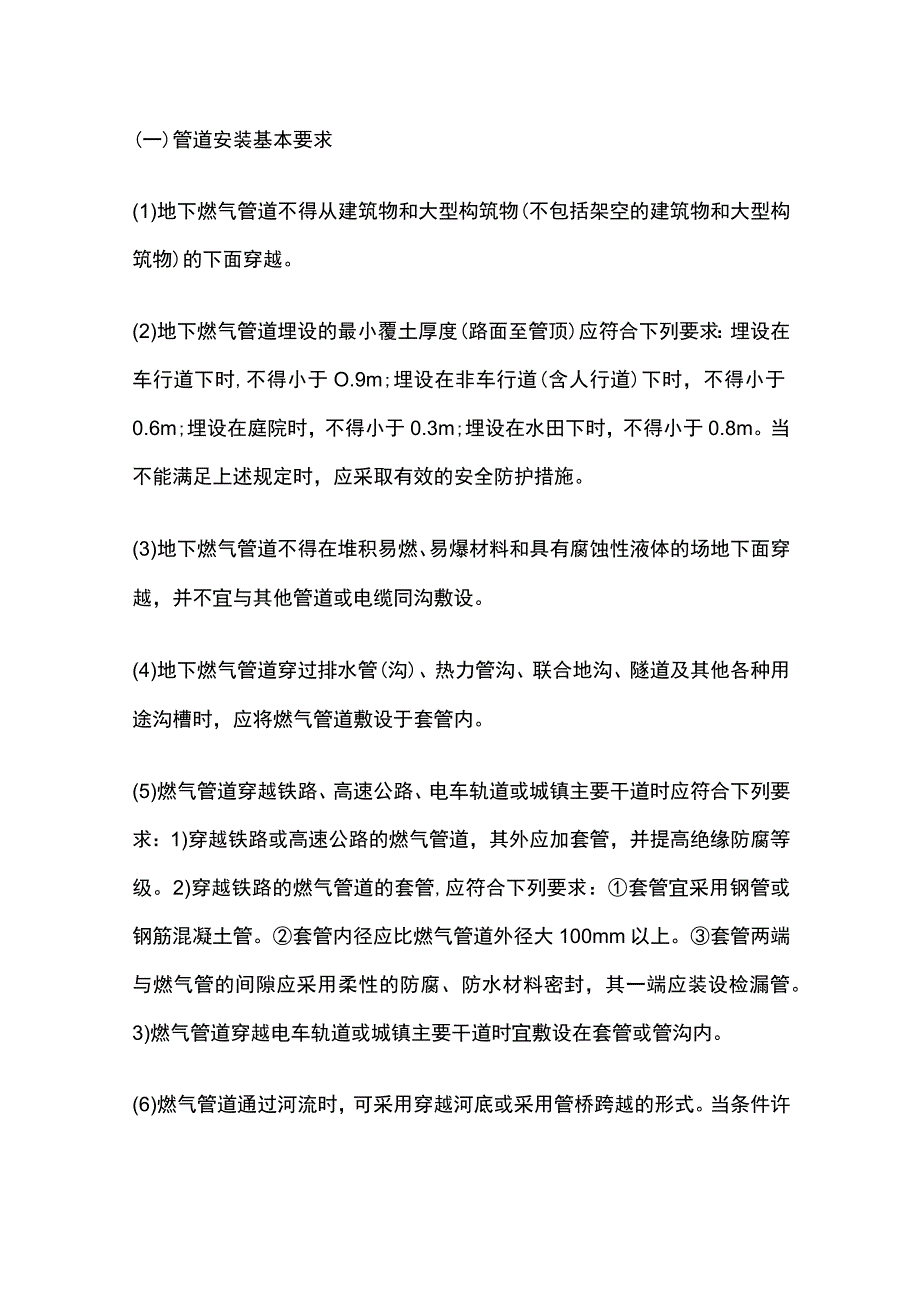

2、要求(1)地下燃气管道不得从建筑物和大型构筑物(不包括架空的建筑物和大型构筑物)的下面穿越。(2)地下燃气管道埋设的最小覆土厚度(路面至管顶)应符合下列要求：埋设在车行道下时,不得小于O.9m;埋设在非车行道(含人行道)下时，不得小于0.6m;埋设在庭院时，不得小于0.3m;埋设在水田下时，不得小于0.8m。当不能满足上述规定时，应采取有效的安全防护措施。(3)地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越，并不宜与其他管道或电缆同沟敷设。(4)地下燃气管道穿过排水管(沟)、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。(5)燃气管道穿越铁路、高速

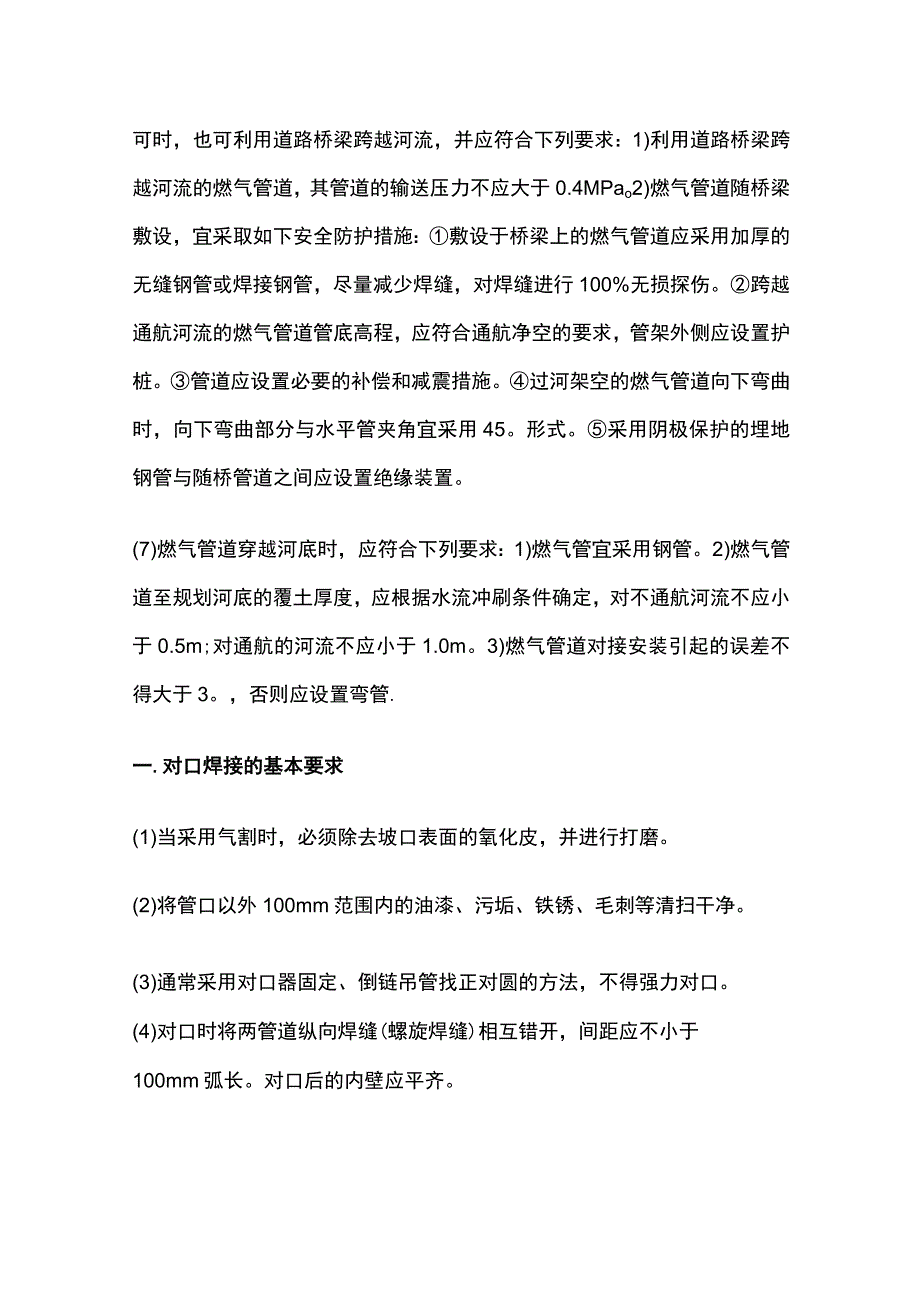

3、公路、电车轨道或城镇主要干道时应符合下列要求：1)穿越铁路或高速公路的燃气管道，其外应加套管，并提高绝缘防腐等级。2)穿越铁路的燃气管道的套管,应符合下列要求：套管宜采用钢管或钢筋混凝土管。套管内径应比燃气管道外径大100mm以上。套管两端与燃气管的间隙应采用柔性的防腐、防水材料密封，其一端应装设检漏管。3)燃气管道穿越电车轨道或城镇主要干道时宜敷设在套管或管沟内。(6)燃气管道通过河流时，可采用穿越河底或采用管桥跨越的形式。当条件许可时，也可利用道路桥梁跨越河流，并应符合下列要求：1)利用道路桥梁跨越河流的燃气管道，其管道的输送压力不应大于0.4MPao2)燃气管道随桥梁敷设，宜采取如下安全
4、防护措施：敷设于桥梁上的燃气管道应采用加厚的无缝钢管或焊接钢管，尽量减少焊缝，对焊缝进行100%无损探伤。跨越通航河流的燃气管道管底高程，应符合通航净空的要求，管架外侧应设置护桩。管道应设置必要的补偿和减震措施。过河架空的燃气管道向下弯曲时，向下弯曲部分与水平管夹角宜采用45。形式。采用阴极保护的埋地钢管与随桥管道之间应设置绝缘装置。(7)燃气管道穿越河底时，应符合下列要求：1)燃气管宜采用钢管。2)燃气管道至规划河底的覆土厚度，应根据水流冲刷条件确定，对不通航河流不应小于0.5m;对通航的河流不应小于1.0m。3)燃气管道对接安装引起的误差不得大于3。，否则应设置弯管.一.对口焊接的基本要求
5、(1)当采用气割时，必须除去坡口表面的氧化皮，并进行打磨。(2)将管口以外100mm范围内的油漆、污垢、铁锈、毛刺等清扫干净。(3)通常采用对口器固定、倒链吊管找正对圆的方法，不得强力对口。(4)对口时将两管道纵向焊缝(螺旋焊缝)相互错开，间距应不小于100mm弧长。对口后的内壁应平齐。(5)对口完成后应立即进行定位焊。(6)定位焊完毕拆除对口器，进行焊口编号，对好的口必须当天焊完。(7)按照试焊确定的工艺方法进行焊接，一般采用氢弧焊打底，壁厚在5mm以下的焊接层数不得少于两层。(8)焊条在使用前应按出厂证明书的要求进行烘干，烘干后装入保温筒进行保温。(9)固定口焊接：当分段焊接完成后，对于不
6、能转动的固定焊口应在接口处提前挖好工作坑。二、焊口防腐(1)现场无损探伤完和分段强度试验后进行补口防腐。防腐前钢管表面的处，其等级不低于Sa2级。(2汴卜口防腐前必须将焊口两侧直管段铁锈全部清除,呈现金属本色。然后用电火花检漏仪(2.5kV)检查。(3)焊口除锈可采用喷砂除锈的方法(4)弯头及焊缝防腐可采用冷涂方式.（5）石油沥青涂料做法：涂底漆时基面应干燥，基面除锈后与涂底漆的间隔时间不得超过8ho（6）环氧煤沥青涂料做法：底漆应在表面除锈后的8h之内涂刷。面漆涂刷和包扎玻璃布，应在底漆表面干后进行。（7）聚乙烯防腐涂层做法:1）表面预处理，其等级不低于Sa2.5级。2）表面预处理过的钢管应
7、在4h内进行涂覆，超过4h或钢管表面返锈时，应重新进行表面预处理。3）聚乙烯层涂覆时，焊缝两侧不应出现空洞。4）聚乙烯层涂覆后，应用水冷却至钢管温度不高于60oCo三、管道埋设的基本要求1 .沟槽开挖：局部超挖部分应回填压实。当沟底无地下水时，超挖在0.15m以内，可采用原土回填；超挖在0.15m以以上，可采用石灰土处理。当沟底有地下水或含水量较大时，应采用级配砂石或天然砂回填至设计高程。在湿陷性黄土地区，不宜在雨期施工，开挖时应在槽底预留0.030.06m厚的土层进行压实处理。2 .沟槽回填：（1）不得采用冻土、垃圾、木材及软性物质回填。管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块等杂物，且不得采用灰土回填。（2）沟槽的支撑应在保证安全的情况下进行拆除，并应采用细砂填实缝隙。（3）沟槽回填时，应先回填管底局部悬空部位，再回填管顶两侧。3 .警示带敷没：(1)埋设燃气管道的沿线应连续敷设警示带。并平整地敷设在管道的正上方且距管顶的距离宜为0.3-0.5mo(2)警示带宜采用黄色聚乙烯等不易分解的材料，并印有明显、牢固的警示语，字体不宜小于IoOmmX100mmo
