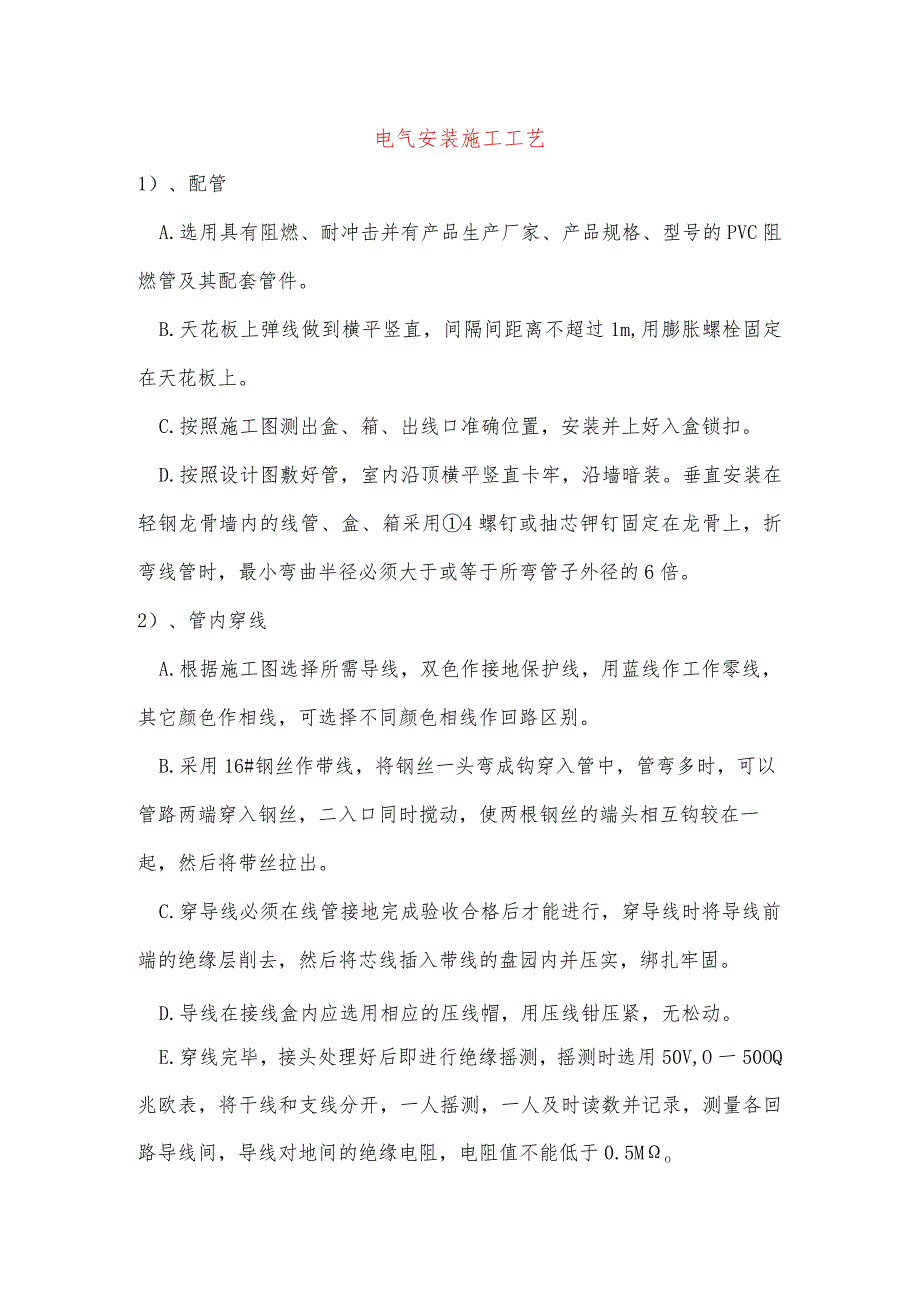

1、电气安装施工工艺1）、配管A.选用具有阻燃、耐冲击并有产品生产厂家、产品规格、型号的PVC阻燃管及其配套管件。B.天花板上弹线做到横平竖直，间隔间距离不超过1m,用膨胀螺栓固定在天花板上。C.按照施工图测出盒、箱、出线口准确位置，安装并上好入盒锁扣。D.按照设计图敷好管，室内沿顶横平竖直卡牢，沿墙暗装。垂直安装在轻钢龙骨墙内的线管、盒、箱采用4螺钉或抽芯钾钉固定在龙骨上，折弯线管时，最小弯曲半径必须大于或等于所弯管子外径的6倍。2）、管内穿线A.根据施工图选择所需导线，双色作接地保护线，用蓝线作工作零线，其它颜色作相线，可选择不同颜色相线作回路区别。B.采用16#钢丝作带线，将钢丝一头弯成钩穿

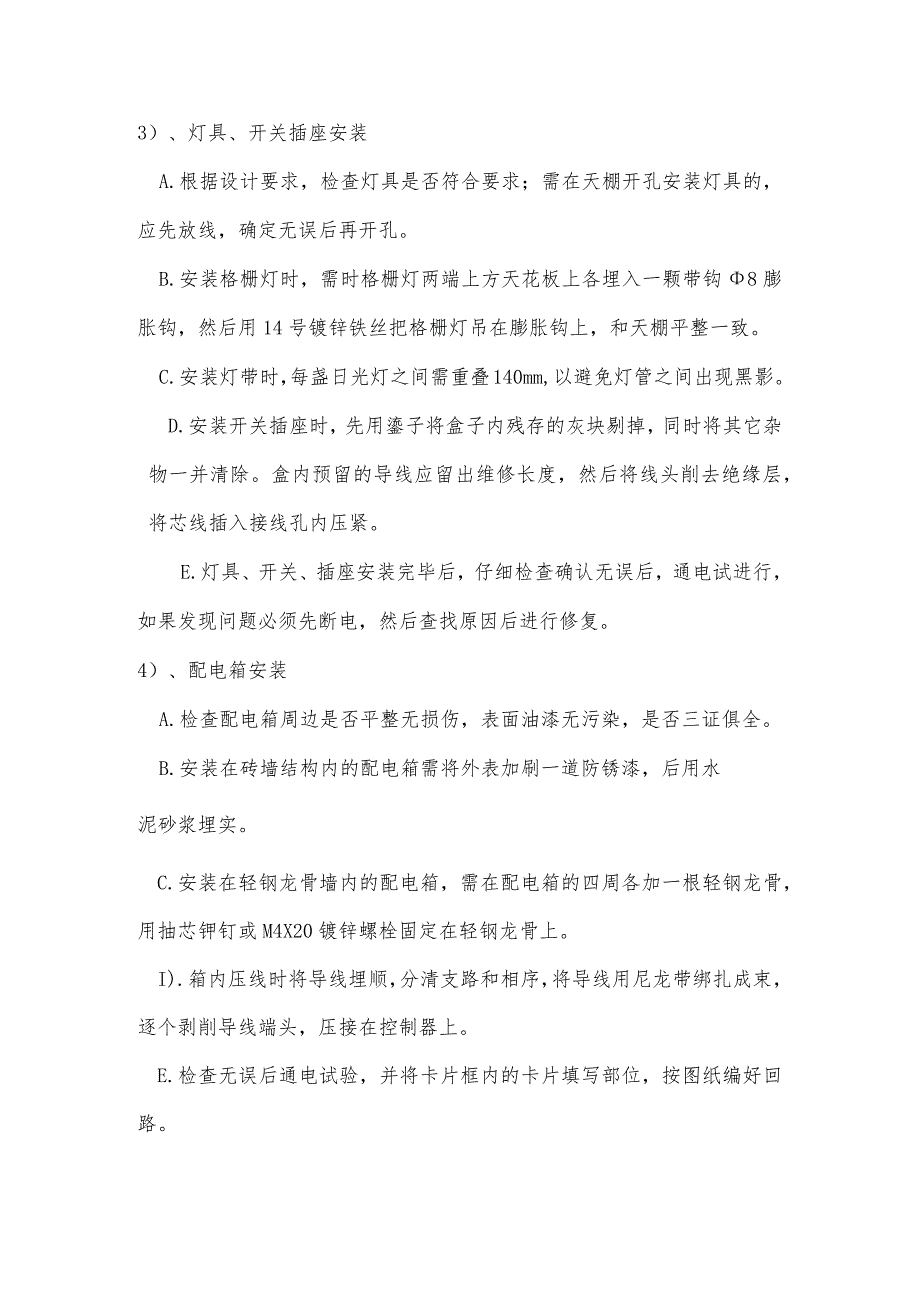

2、入管中，管弯多时，可以管路两端穿入钢丝，二入口同时搅动，使两根钢丝的端头相互钩较在一起，然后将带丝拉出。C.穿导线必须在线管接地完成验收合格后才能进行，穿导线时将导线前端的绝缘层削去，然后将芯线插入带线的盘园内并压实，绑扎牢固。D.导线在接线盒内应选用相应的压线帽，用压线钳压紧，无松动。E.穿线完毕，接头处理好后即进行绝缘摇测，摇测时选用50V,O一50OQ兆欧表，将干线和支线分开，一人摇测，一人及时读数并记录，测量各回路导线间，导线对地间的绝缘电阻，电阻值不能低于0.5Mo3）、灯具、开关插座安装A.根据设计要求，检查灯具是否符合要求；需在天棚开孔安装灯具的，应先放线，确定无误后再开孔。B.
3、安装格栅灯时，需时格栅灯两端上方天花板上各埋入一颗带钩8膨胀钩，然后用14号镀锌铁丝把格栅灯吊在膨胀钩上，和天棚平整一致。C.安装灯带时，每盏日光灯之间需重叠140mm,以避免灯管之间出现黑影。D.安装开关插座时，先用鎏子将盒子内残存的灰块剔掉，同时将其它杂物一并清除。盒内预留的导线应留出维修长度，然后将线头削去绝缘层，将芯线插入接线孔内压紧。E.灯具、开关、插座安装完毕后，仔细检查确认无误后，通电试进行，如果发现问题必须先断电，然后查找原因后进行修复。4）、配电箱安装A.检查配电箱周边是否平整无损伤，表面油漆无污染，是否三证俱全。B.安装在砖墙结构内的配电箱需将外表加刷一道防锈漆，后用水泥砂浆埋实。C.安装在轻钢龙骨墙内的配电箱，需在配电箱的四周各加一根轻钢龙骨，用抽芯钾钉或M4X20镀锌螺栓固定在轻钢龙骨上。I).箱内压线时将导线埋顺，分清支路和相序，将导线用尼龙带绑扎成束，逐个剥削导线端头，压接在控制器上。E.检查无误后通电试验，并将卡片框内的卡片填写部位，按图纸编好回路。
