1、电梯紧急电话呼叫系统技术交底全套本章适用于一般住宅电梯紧急电话呼叫系统安装工程。一、材料设备要求（一）集团电话：集团电话（包括管理员专用话机）要求能够实现：1管理中心与轿厢分机双向通话。2管理中心来电显示功能。3分机号码分配功能。4确认主要技术指标及其功能，应符合设计和使用要求，并有产品合格证。5安装前应确保外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。6塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。（二）轿厢分机：1轿厢分机要求能够实现与管理中心双向通话功能。2安装前应确保外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及

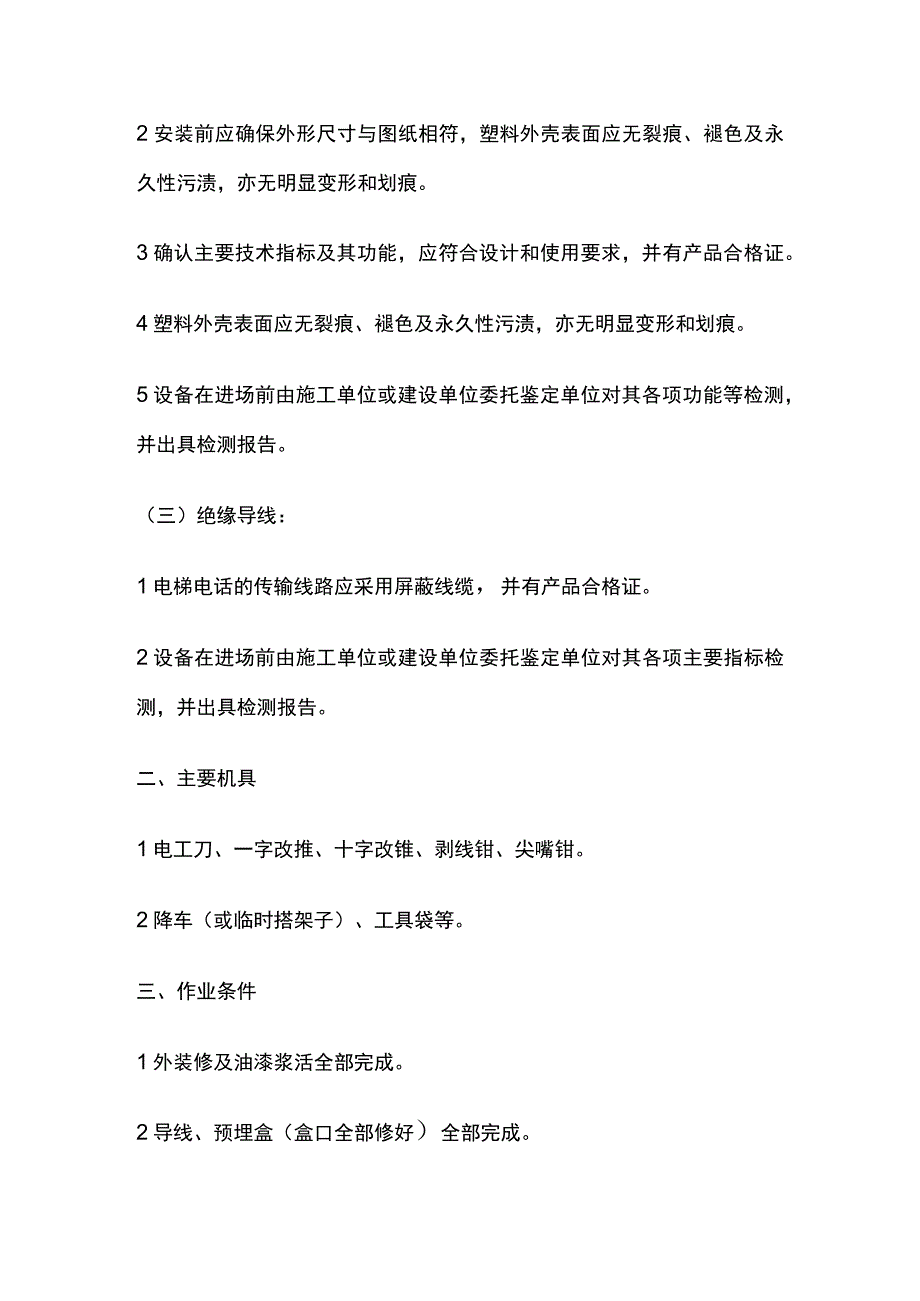

2、永久性污渍，亦无明显变形和划痕。3确认主要技术指标及其功能，应符合设计和使用要求，并有产品合格证。4塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。5设备在进场前由施工单位或建设单位委托鉴定单位对其各项功能等检测，并出具检测报告。（三）绝缘导线：1电梯电话的传输线路应采用屏蔽线缆，并有产品合格证。2设备在进场前由施工单位或建设单位委托鉴定单位对其各项主要指标检测，并出具检测报告。二、主要机具1电工刀、一字改推、十字改锥、剥线钳、尖嘴钳。2降车（或临时搭架子）、工具袋等。三、作业条件1外装修及油漆浆活全部完成。2导线、预埋盒（盒口全部修好）全部完成。3绝缘电阻经摇测符合国家规范要求，

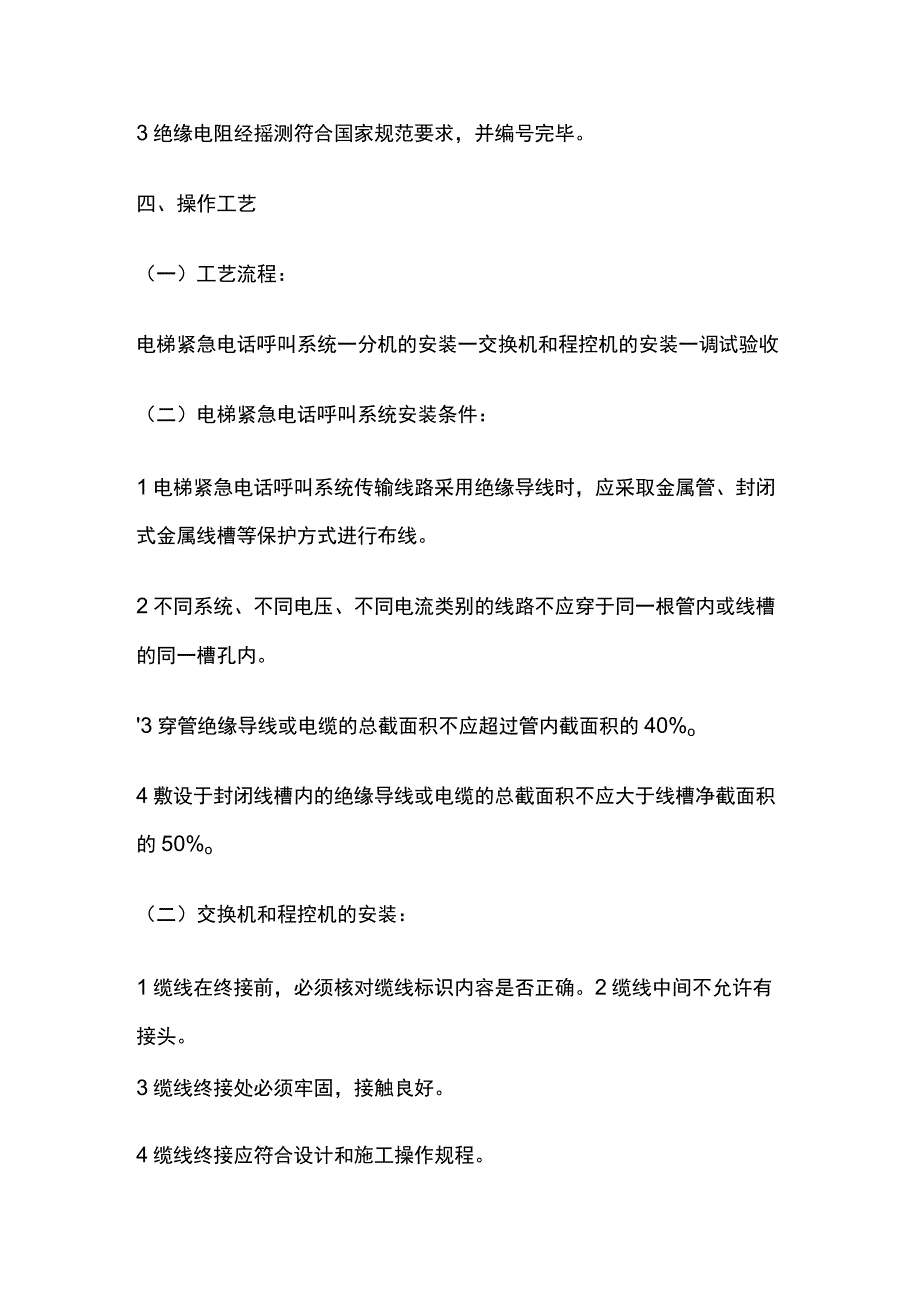

3、并编号完毕。四、操作工艺（一）工艺流程：电梯紧急电话呼叫系统一分机的安装一交换机和程控机的安装一调试验收（二）电梯紧急电话呼叫系统安装条件：1电梯紧急电话呼叫系统传输线路采用绝缘导线时，应采取金属管、封闭式金属线槽等保护方式进行布线。2不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同一槽孔内。3穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%o4敷设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%o（二）交换机和程控机的安装：1缆线在终接前，必须核对缆线标识内容是否正确。2缆线中间不允许有接头。3缆线终接处必须牢固，接触良好。4缆线终接应符合设计和施工
4、操作规程。5对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。6终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm。7屏蔽对绞电缆的屏蔽层与接插件终接处屏蔽罩必须可靠接触，缆线屏蔽层应与接插件屏蔽罩3600圆周接触,接触长度不宜小于Iommo8采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯曲半径应符合安装工艺要求。9光纤连接盒面板应有标志。10线缆线和接插件间接触应良好，接线无误，标志齐全。跳线选用类型应符合系统设计要求。11线长度应符合设计要求，一般对绞电缆跳线不应超5m,光缆跳线不应超过IOmo（三）调试验收：电梯紧急电话呼叫系统各种设备的系统调试，由
5、局部到系统进行。在调试过程中应遵照公安部颁发的中华人民共和国公共安全行业标准，深入检查各部件和设备安装是否符合规范要求。在各种设备系统联接与试运转过程中，应由有关厂家参加协调，进行统一系统调试，发现问题及时解决，并做好详细的统调记录。经过统调无误后，再请公安有关部门、建设单位的主要负责人及技术专家进行验收，确认合格后办理交验手续，交付使用。五、质量标准（一）主控项目：1器具的接邂接零）（呆护措施和其他安全要求必须符合施工规范规定。检验方法：实测或检查记录。2端子箱安装可参照配电箱安装工艺标准。3导线的压接必须达到牢固可靠，线号正确齐全。导线规格必须符合设计要求和国家标准的规定。检验方法：观察检
6、查。（二）一般项目：1接头或线缆敷设严禁有拧绞、护层断裂和表面严重划伤、缺损等现象，必须留有足够的余量以备压接和检测，并且导线或电缆一定要做好线路线号标记。各路导线接头正确牢固，.编号清晰，绑扎成束。2端子箱内各线路电缆排列整齐，线号清楚，导线绑扎成束，端子号相互对应，字迹清晰。3组线箱、盒内应保证清洁无杂物，集团电话和轿箱分机也要求保证清洁，没有划痕和破损现象。4除设计有特殊要求外，一般都应按以上要求执行，各地线压接应牢固可靠，并有防松垫圈。检验方法：观察检查。六、成品保护1安装分机时应注意保持电梯内部的整洁。2最好及时将房门上锁，以防止设备损坏和丢失。七、应注意的问题1如有不合格现象应及时修理好。2导线编号混乱，颜色不统一：应根据产品技术说明书的要求，按编号进行查线，并将标注清楚的异型端子编号管装牢，相同回路的导线应颜色一致。3导线压接松动，反圈，绝缘电阻值低：应重新将压接不牢的导线压牢固，反圈的应按顺时针方向调整过来，绝缘电阻值低于标准值的应找出原因，否则不准投入使用。4压接导线时，应认真摇测各回路的绝缘电阻，如造成调试困难时，应拆开压接导线重新进行复核，直到准确无误为止。5运行中出现误报应检查接地电阻值是否符合要求、是否有虚接现象，直到调试正常为止。
