《电焊单面焊双面成形技术要领.docx》由会员分享，可在线阅读，更多相关《电焊单面焊双面成形技术要领.docx（4页珍藏版）》请在第壹文秘上搜索。

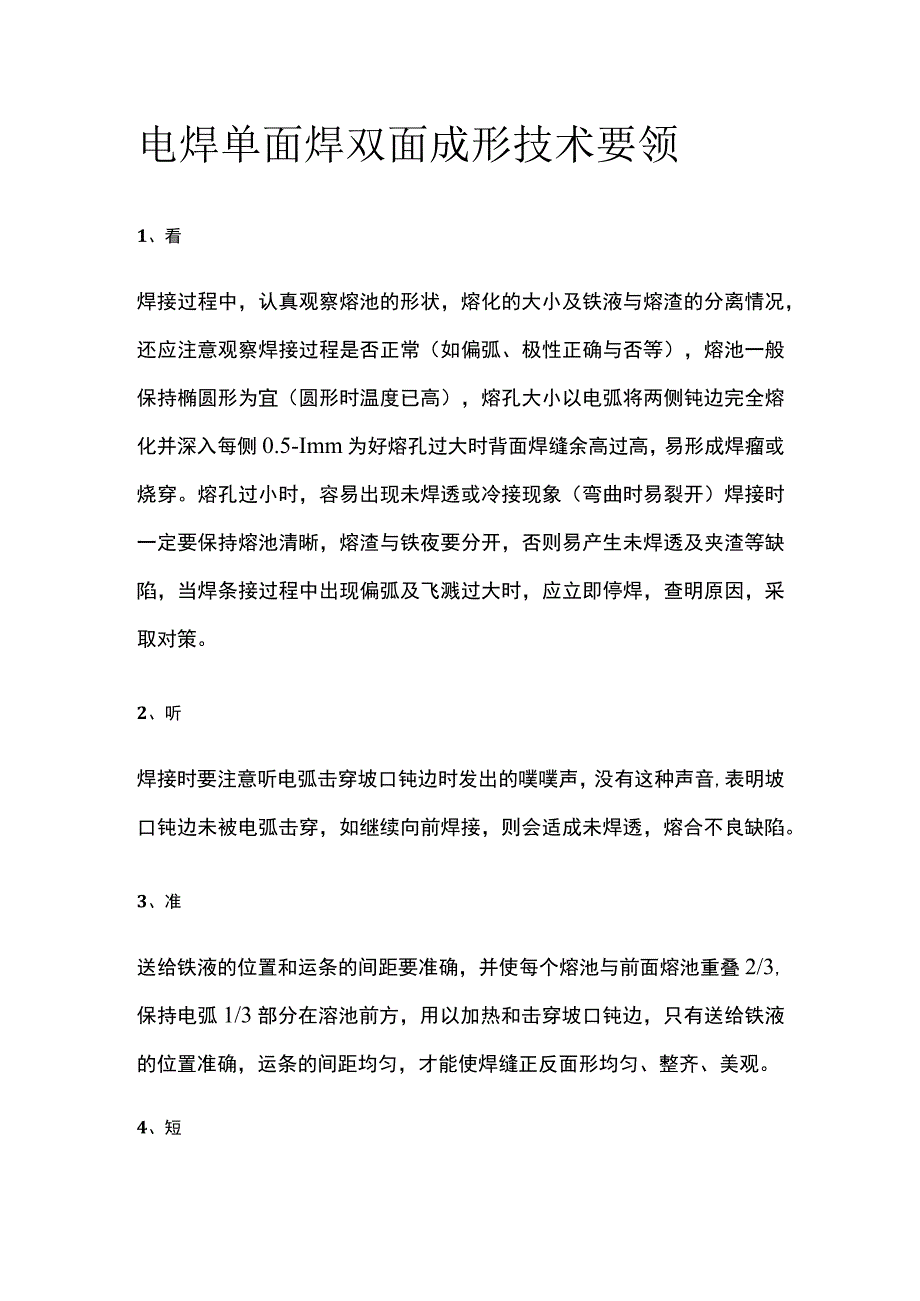

1、电焊单面焊双面成形技术要领1、看焊接过程中，认真观察熔池的形状，熔化的大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等），熔池一般保持椭圆形为宜（圆形时温度已高），熔孔大小以电弧将两侧钝边完全熔化并深入每侧0.5-Imm为好熔孔过大时背面焊缝余高过高，易形成焊瘤或烧穿。熔孔过小时，容易出现未焊透或冷接现象（弯曲时易裂开）焊接时一定要保持熔池清晰，熔渣与铁夜要分开，否则易产生未焊透及夹渣等缺陷，当焊条接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。2、听焊接时要注意听电弧击穿坡口钝边时发出的噗噗声，没有这种声音,表明坡口钝边未被电弧击穿，如继续向前焊

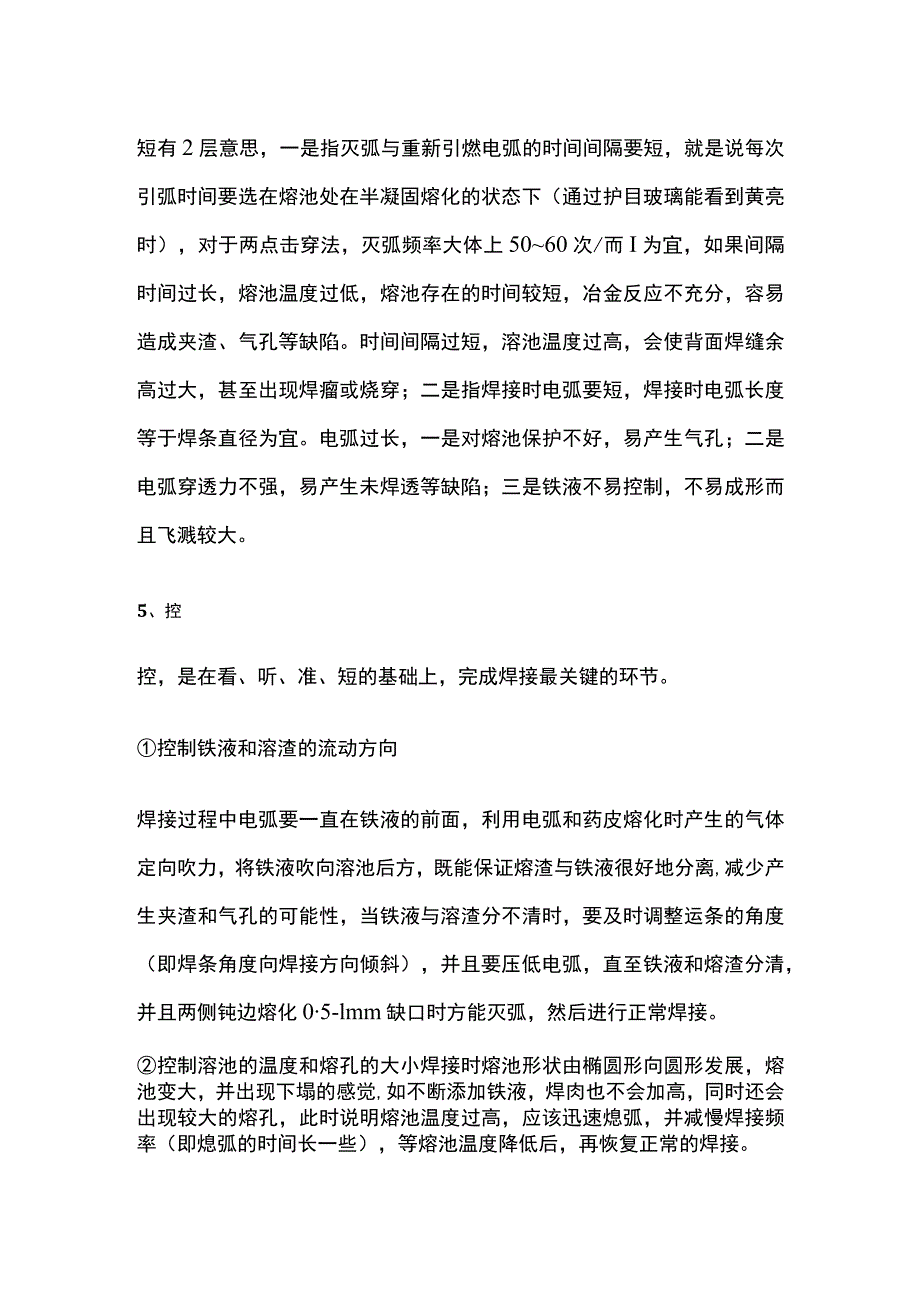

2、接，则会适成未焊透，熔合不良缺陷。3、准送给铁液的位置和运条的间距要准确，并使每个熔池与前面熔池重叠2/3,保持电弧1/3部分在溶池前方，用以加热和击穿坡口钝边，只有送给铁液的位置准确，运条的间距均匀，才能使焊缝正反面形均匀、整齐、美观。4、短短有2层意思，一是指灭弧与重新引燃电弧的时间间隔要短，就是说每次引弧时间要选在熔池处在半凝固熔化的状态下（通过护目玻璃能看到黄亮时），对于两点击穿法，灭弧频率大体上5060次/而I为宜，如果间隔时间过长，熔池温度过低，熔池存在的时间较短，冶金反应不充分，容易造成夹渣、气孔等缺陷。时间间隔过短，溶池温度过高，会使背面焊缝余高过大，甚至出现焊瘤或烧穿；二是指
3、焊接时电弧要短，焊接时电弧长度等于焊条直径为宜。电弧过长，一是对熔池保护不好，易产生气孔；二是电弧穿透力不强，易产生未焊透等缺陷；三是铁液不易控制，不易成形而且飞溅较大。5、控控，是在看、听、准、短的基础上，完成焊接最关键的环节。控制铁液和溶渣的流动方向焊接过程中电弧要一直在铁液的前面，利用电弧和药皮熔化时产生的气体定向吹力，将铁液吹向溶池后方，既能保证熔渣与铁液很好地分离,减少产生夹渣和气孔的可能性，当铁液与溶渣分不清时，要及时调整运条的角度（即焊条角度向焊接方向倾斜），并且要压低电弧，直至铁液和熔渣分清，并且两侧钝边熔化05-lmm缺口时方能灭弧，然后进行正常焊接。控制溶池的温度和熔孔的大

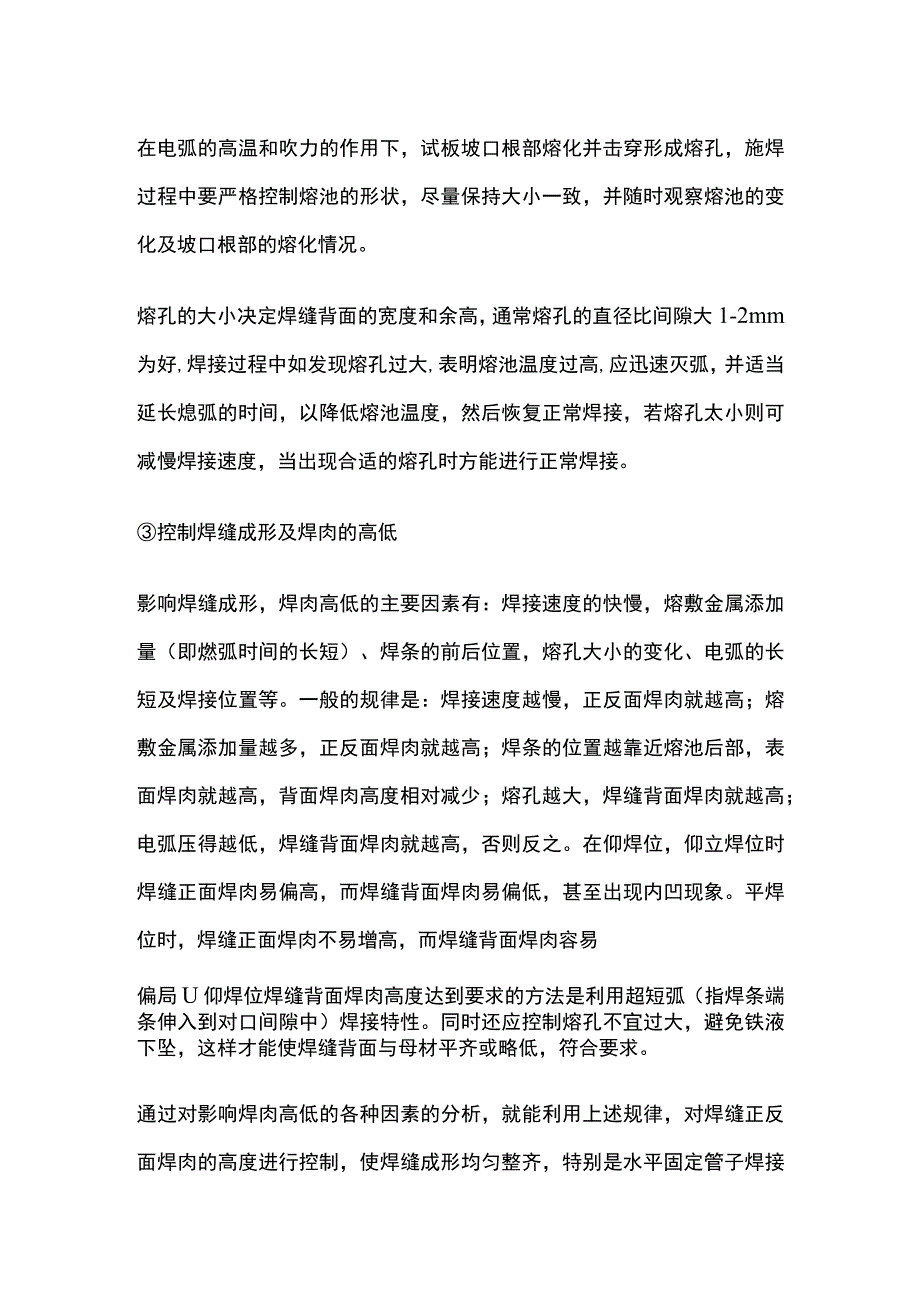

4、小焊接时熔池形状由椭圆形向圆形发展，熔池变大，并出现下塌的感觉,如不断添加铁液，焊肉也不会加高，同时还会出现较大的熔孔，此时说明熔池温度过高，应该迅速熄弧，并减慢焊接频率（即熄弧的时间长一些），等熔池温度降低后，再恢复正常的焊接。在电弧的高温和吹力的作用下，试板坡口根部熔化并击穿形成熔孔，施焊过程中要严格控制熔池的形状，尽量保持大小一致，并随时观察熔池的变化及坡口根部的熔化情况。熔孔的大小决定焊缝背面的宽度和余高，通常熔孔的直径比间隙大1-2mm为好,焊接过程中如发现熔孔过大,表明熔池温度过高,应迅速灭弧，并适当延长熄弧的时间，以降低熔池温度，然后恢复正常焊接，若熔孔太小则可减慢焊接速度，当出
5、现合适的熔孔时方能进行正常焊接。控制焊缝成形及焊肉的高低影响焊缝成形，焊肉高低的主要因素有：焊接速度的快慢，熔敷金属添加量（即燃弧时间的长短）、焊条的前后位置，熔孔大小的变化、电弧的长短及焊接位置等。一般的规律是：焊接速度越慢，正反面焊肉就越高；熔敷金属添加量越多，正反面焊肉就越高；焊条的位置越靠近熔池后部，表面焊肉就越高，背面焊肉高度相对减少；熔孔越大，焊缝背面焊肉就越高；电弧压得越低，焊缝背面焊肉就越高，否则反之。在仰焊位，仰立焊位时焊缝正面焊肉易偏高，而焊缝背面焊肉易偏低，甚至出现内凹现象。平焊位时，焊缝正面焊肉不易增高，而焊缝背面焊肉容易偏局U仰焊位焊缝背面焊肉高度达到要求的方法是利用超短弧（指焊条端条伸入到对口间隙中）焊接特性。同时还应控制熔孔不宜过大，避免铁液下坠，这样才能使焊缝背面与母材平齐或略低，符合要求。通过对影响焊肉高低的各种因素的分析，就能利用上述规律，对焊缝正反面焊肉的高度进行控制，使焊缝成形均匀整齐，特别是水平固定管子焊接时，控制好焊肉的高低尤为重要。
