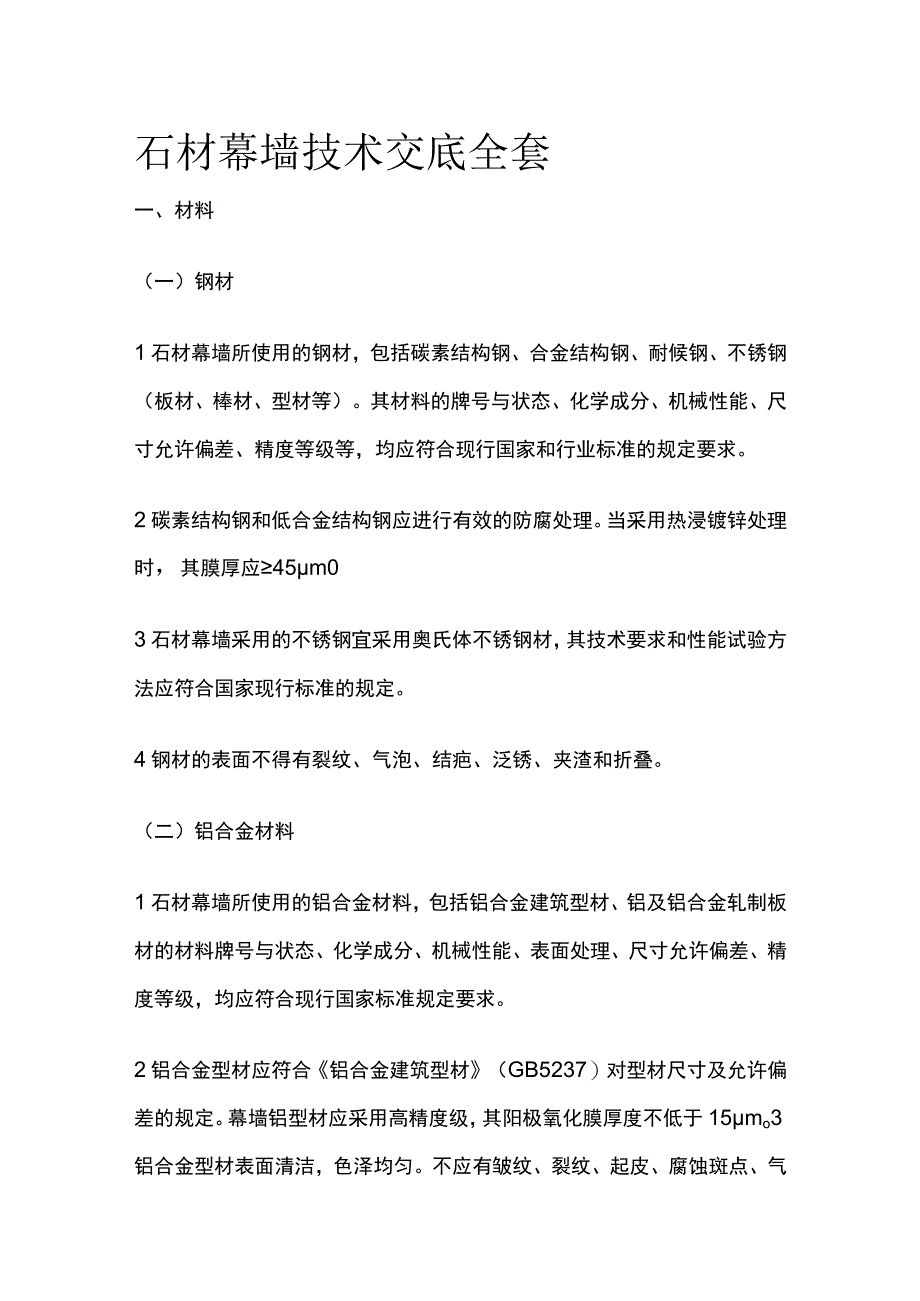

1、石材幕墙技术交底全套一、材料（一）钢材1石材幕墙所使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、不锈钢（板材、棒材、型材等）。其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等，均应符合现行国家和行业标准的规定要求。2碳素结构钢和低合金结构钢应进行有效的防腐处理。当采用热浸镀锌处理时，其膜厚应45m03石材幕墙采用的不锈钢宜采用奥氏体不锈钢材，其技术要求和性能试验方法应符合国家现行标准的规定。4钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。（二）铝合金材料1石材幕墙所使用的铝合金材料，包括铝合金建筑型材、铝及铝合金轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺

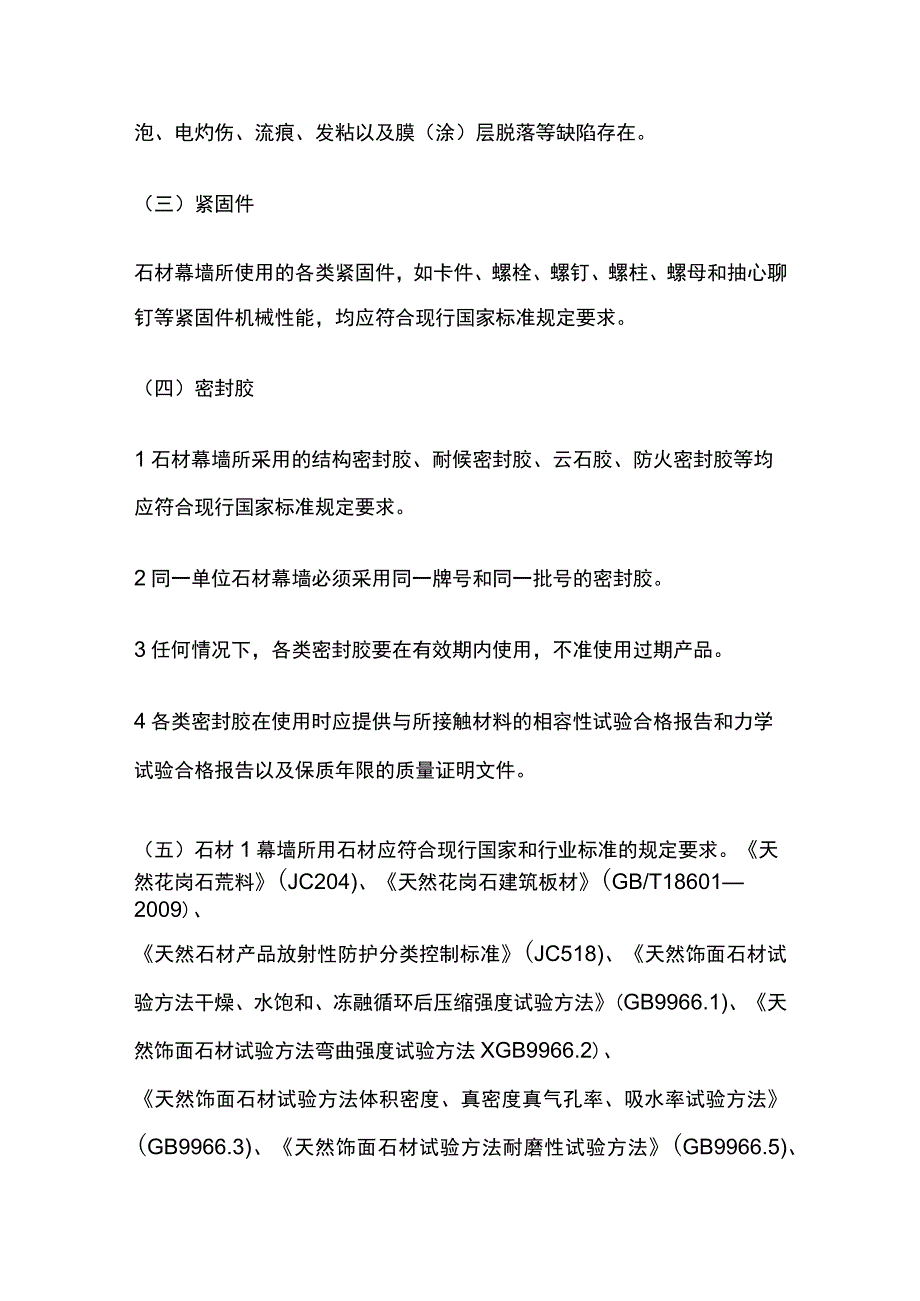

2、寸允许偏差、精度等级，均应符合现行国家标准规定要求。2铝合金型材应符合铝合金建筑型材（GB5237）对型材尺寸及允许偏差的规定。幕墙铝型材应采用高精度级，其阳极氧化膜厚度不低于15mo3铝合金型材表面清洁，色泽均匀。不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。（三）紧固件石材幕墙所使用的各类紧固件，如卡件、螺栓、螺钉、螺柱、螺母和抽心聊钉等紧固件机械性能，均应符合现行国家标准规定要求。（四）密封胶1石材幕墙所采用的结构密封胶、耐候密封胶、云石胶、防火密封胶等均应符合现行国家标准规定要求。2同一单位石材幕墙必须采用同一牌号和同一批号的密封胶。3任何情况

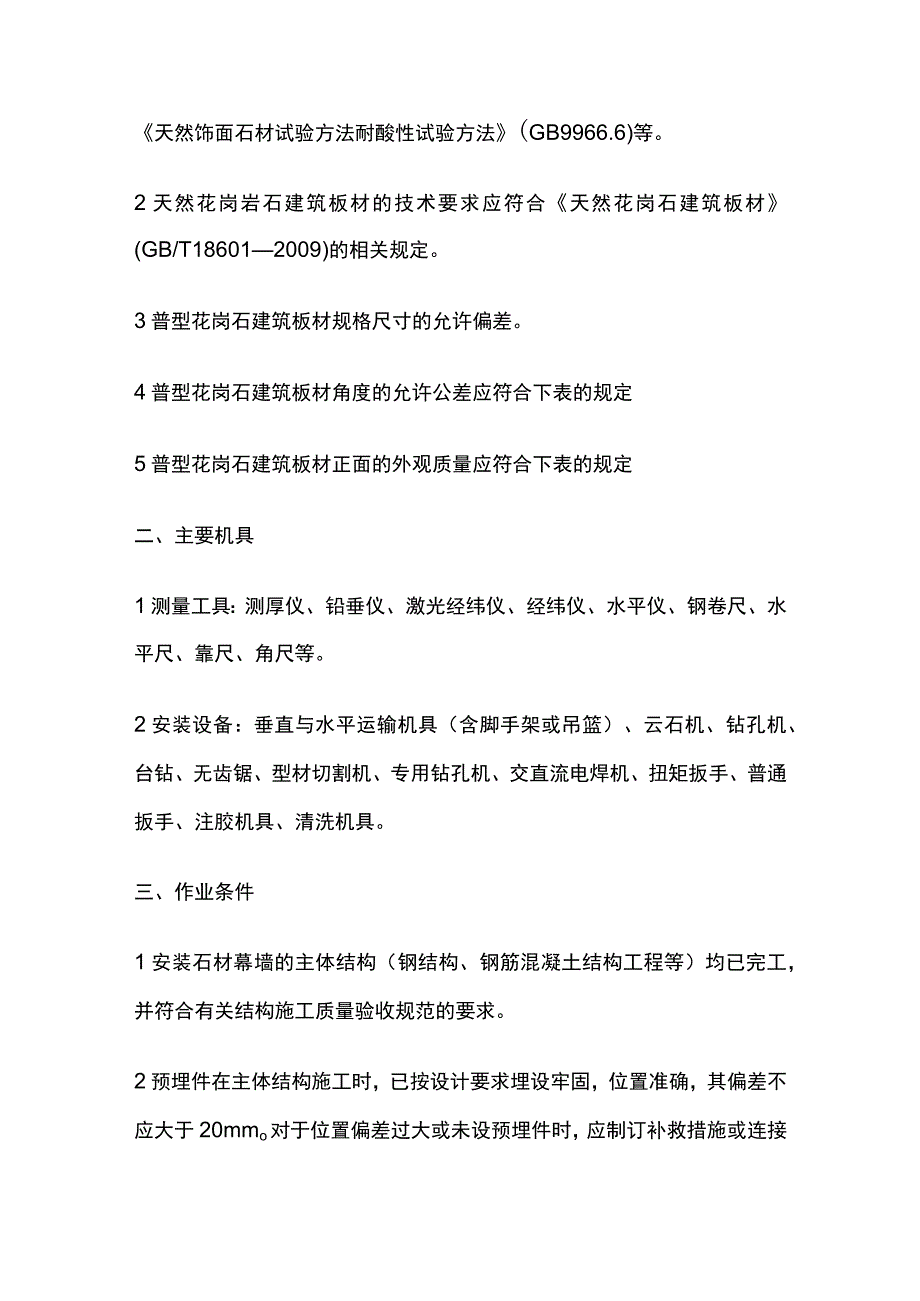

3、下，各类密封胶要在有效期内使用，不准使用过期产品。4各类密封胶在使用时应提供与所接触材料的相容性试验合格报告和力学试验合格报告以及保质年限的质量证明文件。（五）石材1幕墙所用石材应符合现行国家和行业标准的规定要求。天然花岗石荒料(JC204)、天然花岗石建筑板材(GB/T186012009)、天然石材产品放射性防护分类控制标准(JC518)、天然饰面石材试验方法干燥、水饱和、冻融循环后压缩强度试验方法(GB9966.1)、天然饰面石材试验方法弯曲强度试验方法XGB9966.2)、天然饰面石材试验方法体积密度、真密度真气孔率、吸水率试验方法(GB9966.3)、天然饰面石材试验方法耐磨性试验方法
4、(GB9966.5)、天然饰面石材试验方法耐酸性试验方法(GB9966.6)等。2天然花岗岩石建筑板材的技术要求应符合天然花岗石建筑板材(GB/T186012009)的相关规定。3普型花岗石建筑板材规格尺寸的允许偏差。4普型花岗石建筑板材角度的允许公差应符合下表的规定5普型花岗石建筑板材正面的外观质量应符合下表的规定二、主要机具1测量工具：测厚仪、铅垂仪、激光经纬仪、经纬仪、水平仪、钢卷尺、水平尺、靠尺、角尺等。2安装设备：垂直与水平运输机具（含脚手架或吊篮）、云石机、钻孔机、台钻、无齿锯、型材切割机、专用钻孔机、交直流电焊机、扭矩扳手、普通扳手、注胶机具、清洗机具。三、作业条件1安装石材幕墙
5、的主体结构（钢结构、钢筋混凝土结构工程等）均已完工，并符合有关结构施工质量验收规范的要求。2预埋件在主体结构施工时，已按设计要求埋设牢固，位置准确，其偏差不应大于20mmo对于位置偏差过大或未设预埋件时，应制订补救措施或连接方案，经与建设方结构施工单位和设计单位洽商同意后实施。3石材幕墙安装所用的垂直运输机具、脚手架搭设、吊篮设置、安全防护网应符合现行规范要求，安装用电源分布配置齐全、安全保障措施完善、消防措施到位、安装场地和施工面障碍物已拆除。4石材幕墙安装施工前应编制专项施工组织设计方案，并报总包技术部门的审批。石材幕墙的安装应纳入建筑工程施工总体施工组织设计之中。5对石材幕墙安装可能造成
6、污染或损伤的分项工程,应在石材幕墙安装施工前完成，或采取有效地保护措施。6大面积施工前宜在现场制作样板，并经业主、监理、土建及设计单位确认后进行施工。7安装施工前，应对现场安装作业人员进行安全技术交底。8石材幕墙工程施工用水、电源设施已安到施工适当部位、符合安全生产用水、电标准要求。施工平面布置落实。设置现场临时周转材料及半成品存放场地或库房，并采取对周边环境的保护措施。9各类作业机具、工具齐备，并经检验合格，各种测量工具经过校核无误。10安装施工用的操作平台已经安装并符合设计载重要求，经过验收。四、施工工艺：1石材幕墙施工工艺流程图2脚手架（吊蓝）的搭设（或调整），满足石材幕墙施工需要。而且
7、必须按高层或多层架子安全施工的要求。3石材幕墙防雷设施，用镀锌钢筋（不小于10）与避雷偏钢导线焊接或螺栓连接。4石材安装工艺5嵌缝打胶（设计空缝者例外）工艺五、质量控制(一)测量定位控制1所有测量仪器必须是经过授权检测单位检测有效。2轴线和水平标高线必须定位准确，标示在固定明显地方。3各主面基准控制线，必须固定并标记明显，不得移动，日常例行检查复核。(二)金属骨架安装质量应符合下表的规定：(三)石材安装质量应符合下表的规定六、成品保护(一)石材成品运输1石材成品从加工厂运至施工现场，用木箱包装，外加铁腰子加固，板材装箱时，板材要侧向立放，光面对光面、粗面对粗面，光面之间加软垫材料，用不透水塑料
8、包裹整个石材。2石材角线在木箱中的摆放，根据不同造型而定。角线之间要用软质材料隔垫。3长途运输宜采用集装箱装载。4现场水平运输,可用普通手推车或专用推车,但车箱内必须垫木板（木方）和胶皮垫。5垂直运输用升降机或电梯。（二）石材现场保护1石材到场后开箱验收，分品种规格侧向码放，下垫木方。2石材室外码放，暂时存放的要用苫布（塑料布）盖上，防止雨、雪、淋湿。（三）安装后的成品保护1石缝打胶时不得污染石材表面。撕下的不干胶带纸要集中收集，不得随手乱扔到石材表面。2已安好石材上面施焊时，用保护板材遮挡石材表面。3拆卸脚手架或翻板时，不得碰到石材。4经常有人走动的施工口、电梯口的石材都要用围挡保护。（四）清洗1重点清洗：施工过程中石材幕墙受到污染，如电焊硝污染，架子管铁锈污染，水泥砂浆污染，包装物退色污染，结构胶和密封胶污染等，必须用专项洗涤剂来清除。2竣工验收时普遍清洗：石材幕墙安装表面落有尘土，在拆架子时和竣工交验前要进行一次全面用水冲洗一遍。七、应注意的问题1把好原材料进场关，不用三无产品，所用材料必须符合设计及相关规范要求。2严格按工艺操作施工，严格执行各项技术质量标准。3做好各项技术交底工作。4安装过程中的各类技术变更，要做好洽商变更文档记录。
