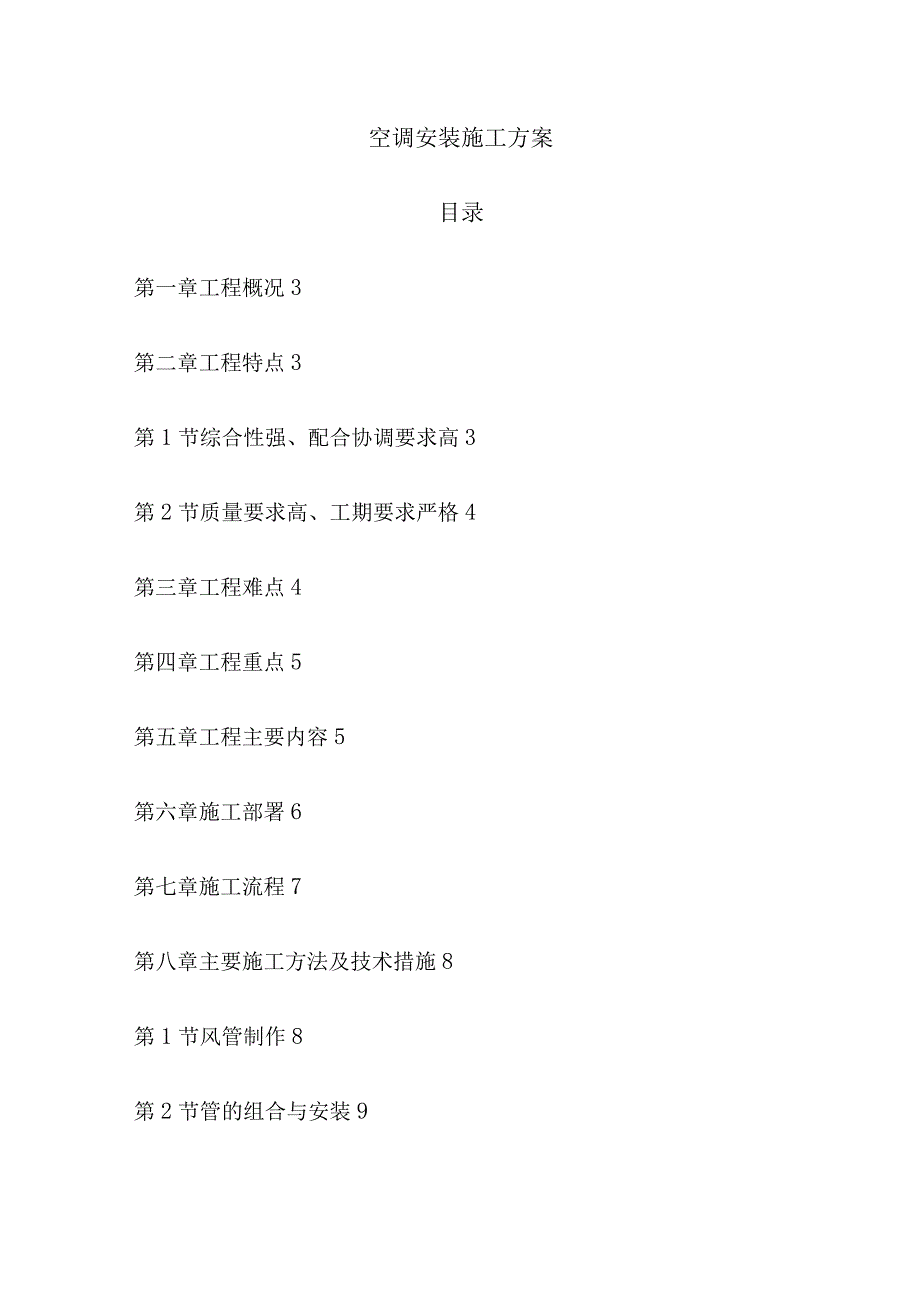

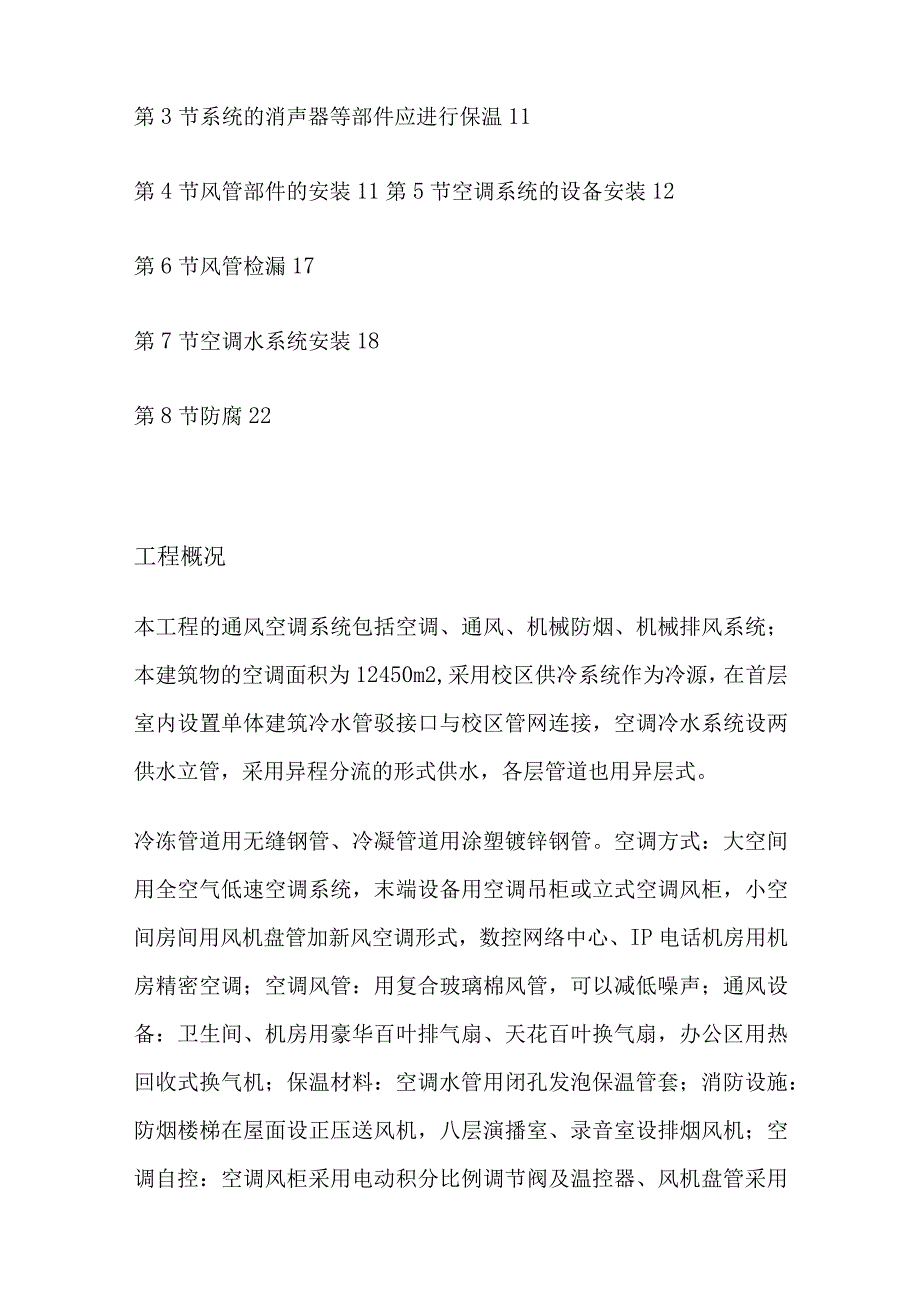

1、空调安装施工方案目录第一章工程概况3第二章工程特点3第1节综合性强、配合协调要求高3第2节质量要求高、工期要求严格4第三章工程难点4第四章工程重点5第五章工程主要内容5第六章施工部署6第七章施工流程7第八章主要施工方法及技术措施8第1节风管制作8第2节管的组合与安装9第3节系统的消声器等部件应进行保温11第4节风管部件的安装11第5节空调系统的设备安装12第6节风管检漏17第7节空调水系统安装18第8节防腐22工程概况本工程的通风空调系统包括空调、通风、机械防烟、机械排风系统；本建筑物的空调面积为12450m2,采用校区供冷系统作为冷源，在首层室内设置单体建筑冷水管驳接口与校区管网连接，空调冷

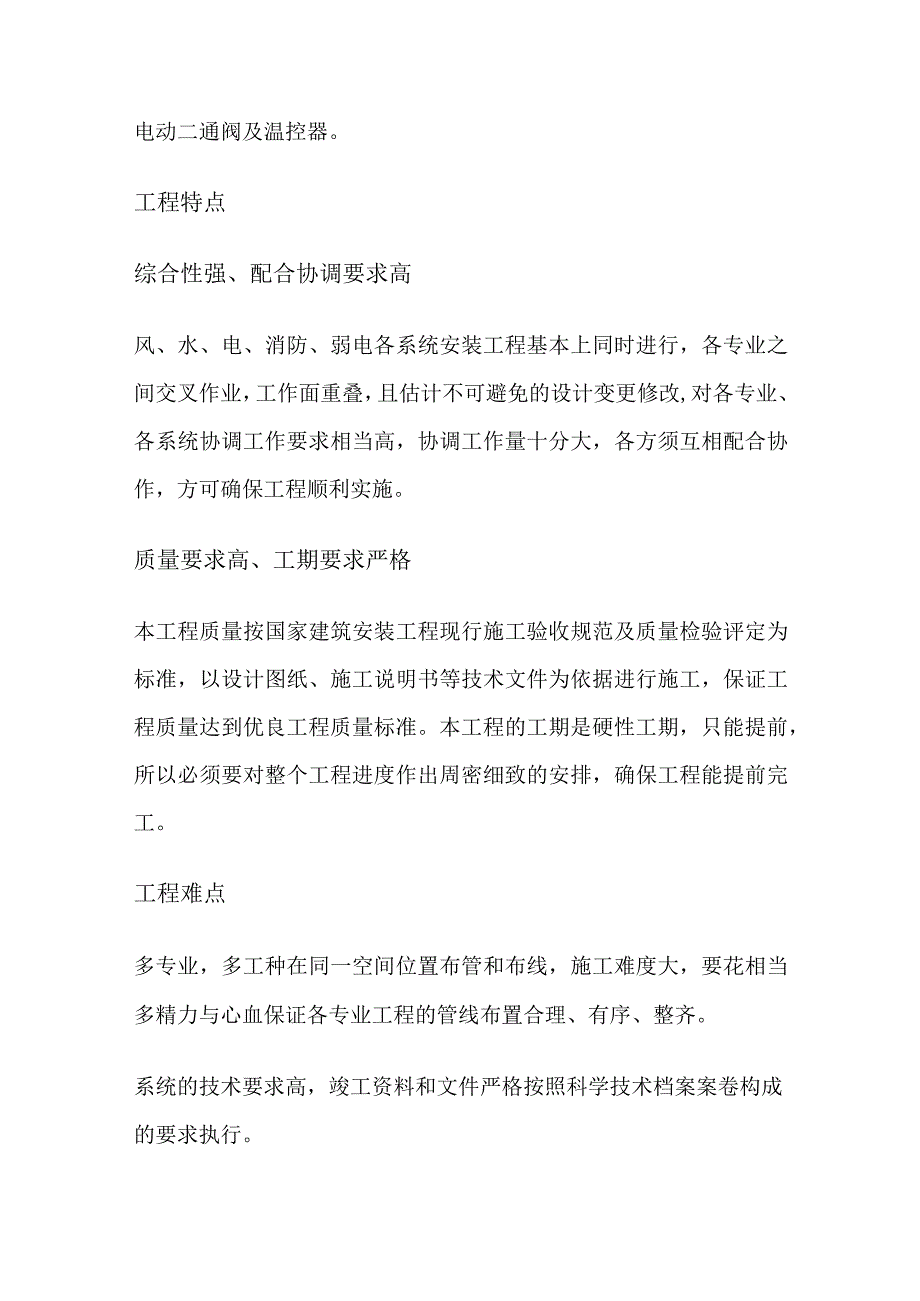

2、水系统设两供水立管，采用异程分流的形式供水，各层管道也用异层式。冷冻管道用无缝钢管、冷凝管道用涂塑镀锌钢管。空调方式：大空间用全空气低速空调系统，末端设备用空调吊柜或立式空调风柜，小空间房间用风机盘管加新风空调形式，数控网络中心、IP电话机房用机房精密空调；空调风管：用复合玻璃棉风管，可以减低噪声；通风设备：卫生间、机房用豪华百叶排气扇、天花百叶换气扇，办公区用热回收式换气机；保温材料：空调水管用闭孔发泡保温管套；消防设施：防烟楼梯在屋面设正压送风机，八层演播室、录音室设排烟风机；空调自控：空调风柜采用电动积分比例调节阀及温控器、风机盘管采用电动二通阀及温控器。工程特点综合性强、配合协调要求高
3、风、水、电、消防、弱电各系统安装工程基本上同时进行，各专业之间交叉作业，工作面重叠，且估计不可避免的设计变更修改,对各专业、各系统协调工作要求相当高，协调工作量十分大，各方须互相配合协作，方可确保工程顺利实施。质量要求高、工期要求严格本工程质量按国家建筑安装工程现行施工验收规范及质量检验评定为标准，以设计图纸、施工说明书等技术文件为依据进行施工，保证工程质量达到优良工程质量标准。本工程的工期是硬性工期，只能提前，所以必须要对整个工程进度作出周密细致的安排，确保工程能提前完工。工程难点多专业，多工种在同一空间位置布管和布线，施工难度大，要花相当多精力与心血保证各专业工程的管线布置合理、有序、整齐
4、。系统的技术要求高，竣工资料和文件严格按照科学技术档案案卷构成的要求执行。产品保护，由于工程规模大、层面多，各施工单位人员素质高低不同，要各施工单位的管理人员共同努力，花大力气教育和管理好全体现场施工人员，做好产品保护。工程重点认真做好施工组织的管理协调工作，尽可能把各专业、各系统相互之间的干扰降至最小。强化施工质量意识，消除常见工程“质量通病”，严格把好每一施工工序关，实事求是地对工程质量负责。重视各专业、各系统样板段（间）制度的执行，保证工程的实施按计划推进，并确保各关键工期的实现。竣工文件、资料的收集、整理工作必须与工程施工同步进行；确保竣工资料的真实与完整。充分理解和吃透设计图纸、技术
5、文件、技术要求，详细摸清工作量。根据工作量及工期要求，科学、合理地安排进度计划，并制订有针对性的技术措施、施工工艺及施工方法。运用现代化管理手段，对现场工程进度计划、劳动力、材料、成本等实行有效的控制，加强宏观调控力度，实行动态管理。注意对特殊工序及关键部位施工工艺的控制。工程主要内容空调通风设备：包括空调柜机、风机盘管、新风机、排风机等空调系统末端设备的安装等。空调风管系统：包括空调送、排风管安装及配件安装。空调冷水系统：包括冷冻水、冷凝水的管道以及阀门安装、管道配件以及管道的保温等。施工部署本工程通风空调工程具有规模大、面积大、工程量大、配合多等特点。为此，我们将根据工程的实际情况和标书的
6、要求，围绕工程的难点和特点，合理选择施工方法，运用网络计划技术，实施动态的施工管理，确保工程施工目标的实现。合理安排、科学管理安装施工，要结合现场情况，合理安排施工工序、科学管理，采用流水作业法施工。在施工初期，设备一般还未抵达现场，这时应重点进行风管的制作安装和冷冻、冷却水管等项目的施工，为设备到货后的施工创造有利的条件；在安排施工班组时，根据实际情况按不同安装内容由专门的施工班级进行流水施工。其他局部的小空间的施工，施工量相对小一点，且施工面分散，房间内的施工内容基本相似，所以应根据空间的划分来安排施工班组分散施工，保证施工进度按计划进行。材料、设备计划的控制好的材料、设备供应计划可以为施
7、工带来主动性。本工程的设备、材料十分多，如何组织好材料、设备的供应，将直接影响整个施工计划的实施。在施工初期，由于设备安装条件还未成熟，这时期限应把重点放在一般材料的供应上。如风管板材、阀件，水管材料及其配件的供应上，同时进行设备订货计划的制定；百叶、风口一般在配合装修时才施工，可把供货期放后一点。在施工的中后期，是设备的安装高峰期，这时就要有计划地组织设备的进场时间。设备材料进场前要充分考虑材料设备的运输路线、二次搬运路线、设备吊装的方法，同时要准备好材料设备运输、吊装的工具。与其他专业的配合天花内的管线比较多，除了空调水管外,还有消防管、给排水管、电缆等，施工时要与其他专业密切配合，制定施
8、工配合计划。施工时，要先安装下层管线、再安装上层的管线；先安装大的管道、然后再安装小的管道，减小互相影响的现象，避免出现返工情况。施工流程主要施工方法及技术措施风管制作本工程的空调风管采用玻璃保温风管，它是一种新型的工程材料,其制作工艺应严格遵照产品的技术要求。(1)风管的厚度应按照设计要求，空调房间和非空调房间用料应不同；(2)风管尺寸允许偏差：当小于300mm时，为2mm、当大于300mm时为3mm,管口平面度的允许偏差为2mm,矩形风管对角线长度之差为3mm；(3)风管的加固：应按照产商的要求施工；(4)风管法兰：采用厂商的成型产品，但法兰制作时平面度应小于2mm；(5)风管板材与阀兰连
9、接要可靠，不得采用有降低板材强度或绝热性能的连接方法。管的组合与安装1 .风管与法兰连接前，应检查风管的外径或外边长和法兰内边尺寸的偏差必须符合要求。连接时，必须使法兰平面与风管中心线保持垂直。2 .风管系统安装前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图纸相符，并检查土建预留的孔洞预埋件的位置是否符合要求，并将预制加工的支（吊）架、风管及部件运至施工现场，根据工程量大小分段进行安装。3 .架安装是风管系统安装的第一道工序，支、吊架的形式应根据风管截面的大小及工程的具体情况选择，并符合设计图纸或国家标准图的要求。对于不保温风管应符合下列要求：（1）水平安装的风管直径或大边长小于
10、400mm,其间距不超过4m；大于或等于40Omm,其间距不超过3叱（2）对于保温风管，视乎其保温材料的不同，风管的支、吊架应符合设计要求，矩形风管的支吊、托架设在保温层外部，不得损伤保温层。4 .支架安装的数量可按下列规定确定（1）不保温风管，按下列要求进行:水平安装。A(矩形风管大边长)小于40OnIm间距小于4m；A大于等于400mm，间距小于3m；(2)保温风管支架间距应按设计，可按不保温风管的支架间距乘以0.85的系数。(3)风管转弯处两端加支架。(4)管始端与通风机、空调器及其他振动设备连接的风管与设备的接头处须加支架。(5)上有较长的支管时，则支管上必须设置支、吊、托架，以免干管
11、承受支管的重量而造成破坏现象。5 .管安装时的支、吊、托架应等距离排列，但不能将其设置在风口，风阀、检视门及测定孔等部位处，应适当错开一定的距离。矩形保温风管不能直接与支、吊、托架接触，应垫上坚固的隔热材料，其厚度与保温层相同，防止产生“冷桥”造成冷(热)量的损失。6 .支、吊架的吊杆用双吊杆，按托架角钢的螺孔中心间距和风管中心线对称安装，但不能直接吊在风管法兰上。7 .法兰连接的一般通风、空调系统，其法兰垫料用厚度为35mm双面胶带，垫料不能挤入风管内，否则会增大流动阻力，减少风管的有效面积，并形成涡流，增加风管内积尘。系统的消声器等部件应进行保温与风机盘管连接的风管，以及其他产生凝结水的部
12、位，必须连同支、干管一起进行保温，防止凝结水流至吊顶。风管部件的安装1 .类风口的安装本工程中，各类风口数量较多，包括散流器、单层百叶风口、双层百叶风口、门钱式风口等。百叶的安装一般放在工程的尾段,施工时间少、要求高，因此施工时必须严格把关。对于矩形风口要控制两对角线之差不应大于3mm,以保证四角方正。风口表面应平整、美观，风口外表面不得有明显的划伤、压痕与花斑，颜色应一致。可调节的风口安装前和安装后应扳动一下调节柄或杆，保证调节灵活。安装风口时，应注意风口与所在房间线条协调一致，做到横平竖直，尤其当风管暗装时，风口应服从房间的线条，吸顶的散流器与平顶平齐，散流器的扩散圈应保持等距，散流器与总
13、管的接口应牢固可靠。2 .类阀件的安装在本工程中，风管阀件主要有防火阀、对开多叶调节阀、风管蝶阀，总量相当多，安装工作量十分大。阀门安装时，阀门调节装置要设于便于操作的位置，安装在高处的阀门要留日后检查维修的空间。阀在安装完毕后，应在阀体外部明显地标出“开”和“关”方向及开启程度。对保温系统，应在保温层外面设法作标志，以便调试和管理。防火阀有水平安装和垂直安装、有左式和右式之分，在安装时注意不能装反，安装时应拆下易熔片，待安装后再装上。止回阀阀轴必须灵活，阀板关闭应严密。所有阀件无论安装前后，都必须保证其阀片转动灵活有效。空调系统的设备安装1 .声器的安装消声器壳体的制作应采用咬接形式，不但增
14、加强度，也可以减少漏风量。在制作过程中，要注意有些形式的消声器是有方向要求的，故在制作完成后应在外壳上标明气流方向，以免安装时装反。消声片单体安装。安装时将单片有规则地排列，保持正确的片距,上下两端安装固定单片的框架时，不能松动，以免发生噪声。消声材料敷设。消声材料的填充应按设计规定的单位容重均匀地敷设，拼缝密实、表面平整。松散材料填充时，应使用透气的覆面材料覆盖，防止吸声材料飞散、脱落，甚至污染空调房间，施工中注意覆面材料拼接应顺气流方向拼缝密实，表面平整，不应有凹凸不平。对于金属孔板，穿孔的孔径和穿孔率应符合设计要求，穿孔板孔口的毛刺应锂平，以免将覆面积布划破。如果发现消声器送到安装现场时
15、，覆面材料已破损，充填吸声材料外露，应根据不同情况进行修复或更换，使覆面材料完整后才能安装使用。应注意防止消声器内的消声材料松脱，主要措施：胶粘剂要选用得当，选用粘结强度高、固化时间短、稠度适宜的产品，刷胶粘剂时应根据消声材料的尺寸外，可分段地均匀涂刷，待消声材料粘结后可用木板等负重均匀压实；消声材料粘结前，必须将风管表面的水分、油污等杂物擦干净，增加粘结的强度；松散材料的施工，必须选用符合要求的玻璃纤维布、细布、麻布等织物及金属丝网和塑料纱网等成型覆面材料，覆面层必须按设计要求或标准图的规定拉紧后装钉，保持其均匀分布，外表平整。消声器一般标明安装方向，安装时，施工人员务必引起重视，按气流方向正确安装，避免装反现象的出现。消声器、消声弯管一般较重，应单独设置支、吊架，不能利用风管来承受其重量，有利于单独检查、拆卸、维修和更换。2 .风机的安装本工程的通风机安装将涉及送（排）风风机。基础的验收：基础进行全面检查，要求基础表面应无蜂窝，狗洞；基础标高和平面位置要符合设计要求；基础形状和各部主要尺寸、预留洞的位置和深度要符合设计要求；放置垫铁的位置的基础表面要平整；混凝土的强度要足够。开箱检查：根据设计图纸按核对通风机的名称、型号、机号、传动方式、旋转方向和风口位置等部分，并应及时填写设备开箱检查记录。通风机的搬运：(1)整体安装的通风机，搬运和吊装的绳索不能捆绑在机壳和轴承的吊环上。
