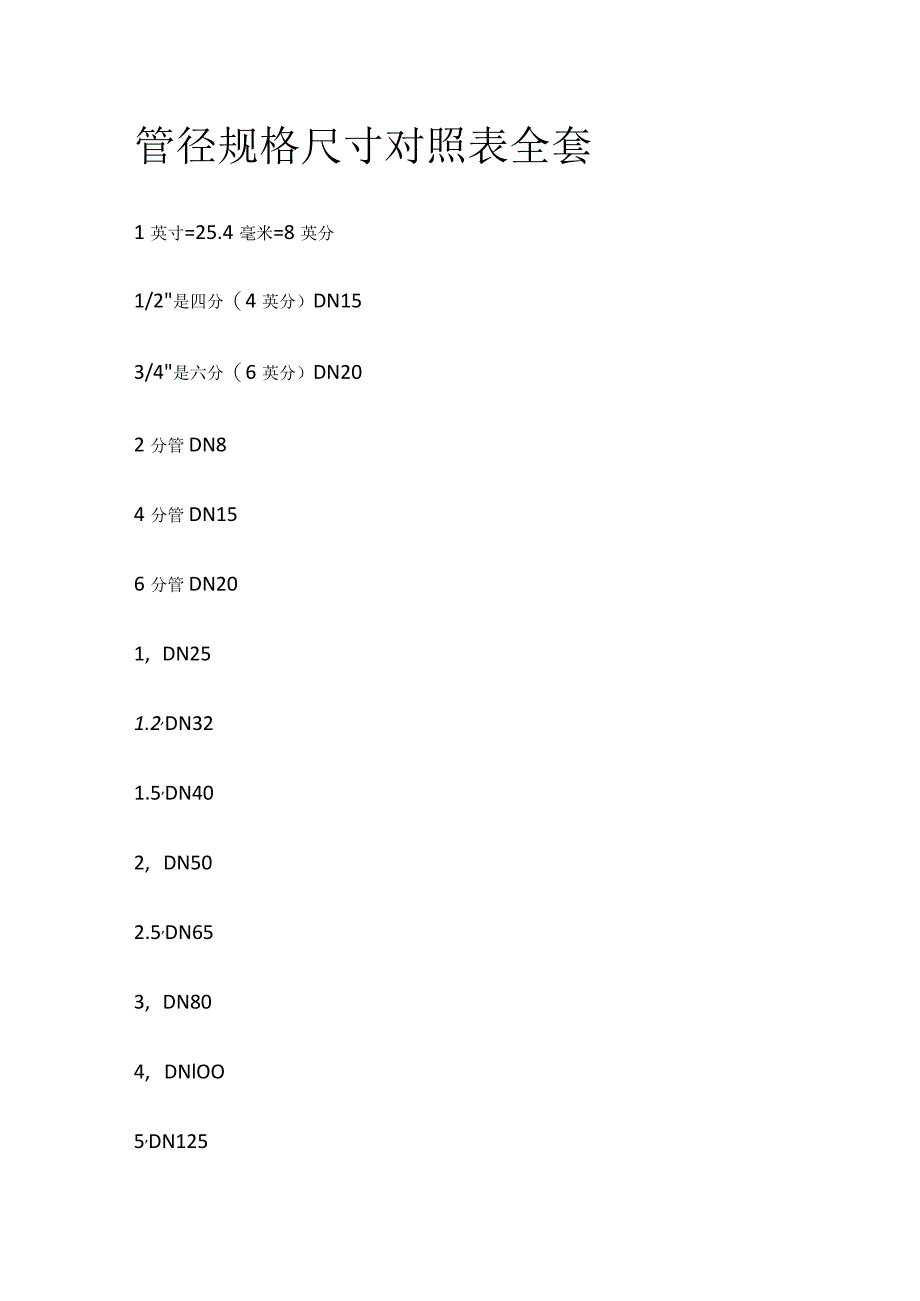

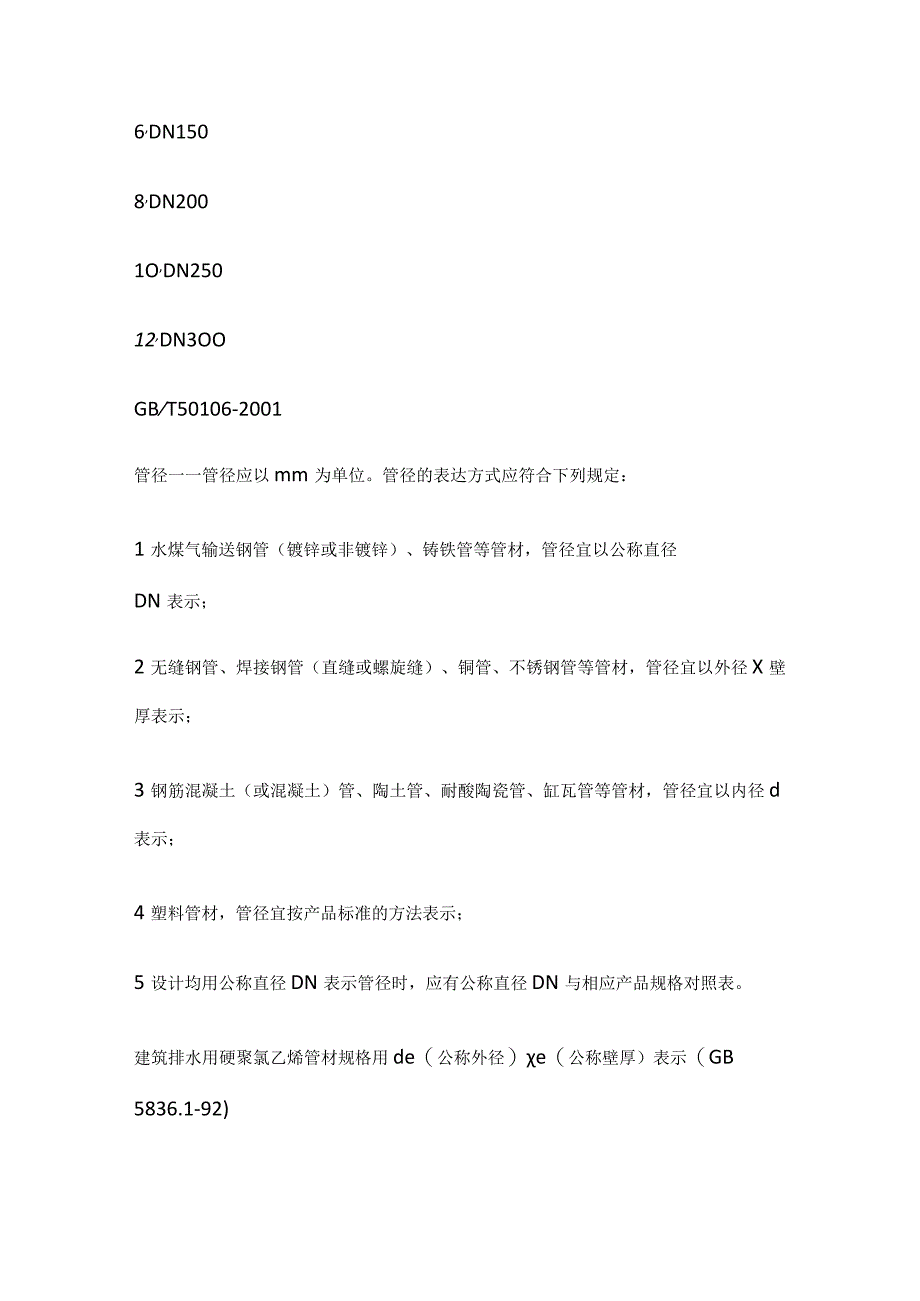

1、管径规格尺寸对照表全套1英寸=25.4毫米=8英分1/2是四分（4英分）DN153/4是六分（6英分）DN202分管DN84分管DN156分管DN201, DN251.2,DN321.5,DN402, DN502.5,DN653, DN804, DNlOO5,DN1256,DN1508,DN2001O,DN25012,DN3OOGBT50106-2001管径一一管径应以mm为单位。管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径X壁厚表示；3钢筋混凝土（或混凝土）管、

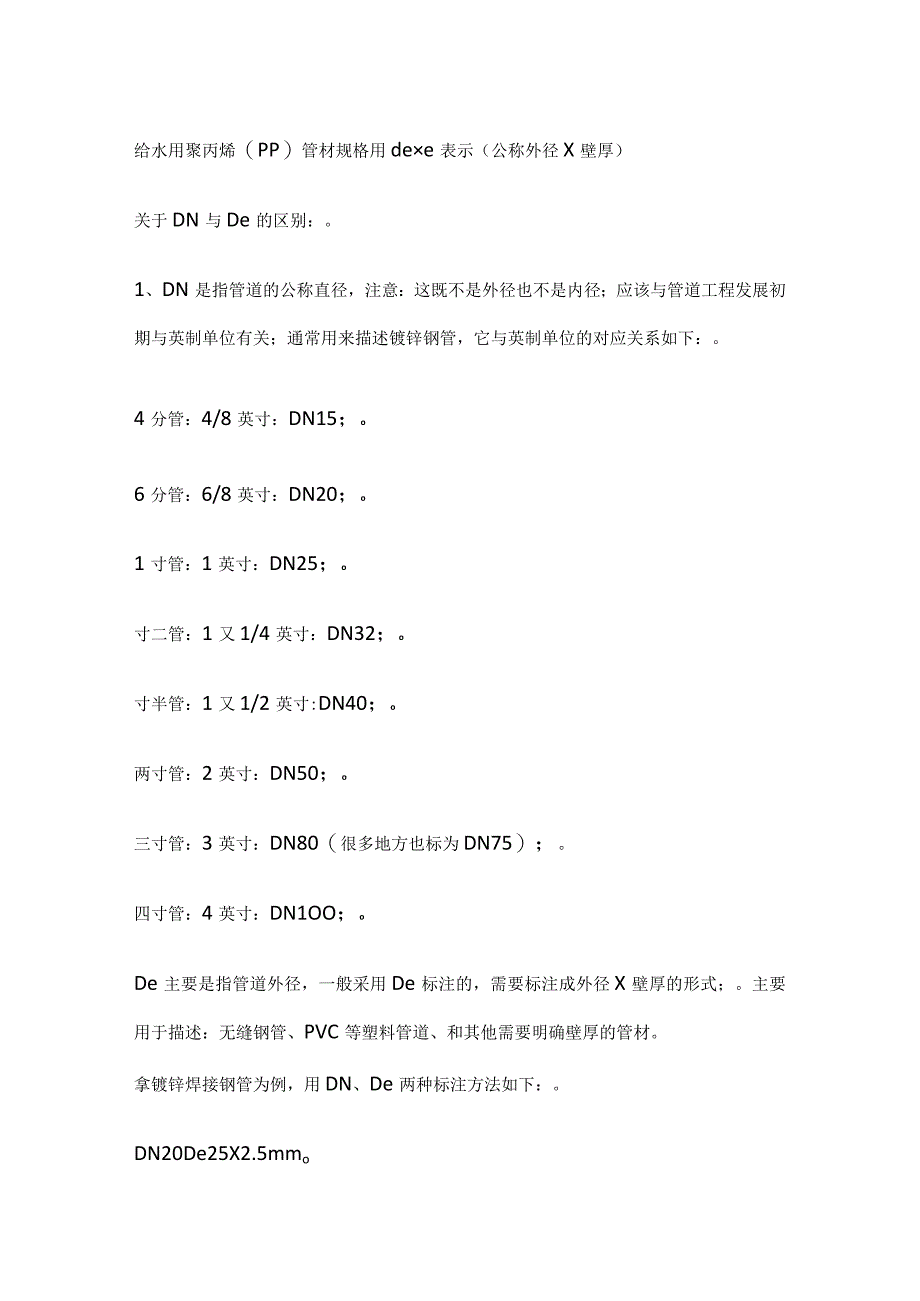

2、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）e（公称壁厚）表示（GB5836.1-92)给水用聚丙烯（PP）管材规格用dee表示（公称外径X壁厚）关于DN与De的区别：。1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：。4分管：4/8英寸：DN15；o6分管：6/8英寸：DN20；o1寸管：1英寸：DN25；o寸二管：1又1/4英寸
3、：DN32；o寸半管：1又1/2英寸:DN40；o两寸管：2英寸：DN50；o三寸管：3英寸：DN80（很多地方也标为DN75）；。四寸管：4英寸：DN1OO；oDe主要是指管道外径，一般采用De标注的，需要标注成外径X壁厚的形式；。主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：。DN20De25X2.5mmoDN25De32X3mmoDN32De40X4mmoDN40De50X4mmo等等。我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；。但是标注塑料管就又是另外一回事了；还是跟行业习惯有
4、关，实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣比较方便，大于50的用法兰比较可靠。注意：如果是两种不同材质的金属管道相连，要考虑是否会产生电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。工程管径对照表（常用）压力管道标准。压力管道标准。压力管道标准规格。DN-公称直径。
5、一外径。大外径系列。DN15- 22mm,DN20- 27mmoDN25- 34mm,DN32- 42mmoDN40- 48mm,DN50- 60mmoDN65- 76(73)mm, DN80- 89mmoDNlOO- ll4mm,DN125-l40mmoDN150- l68mm,DN200- 219mmoDN250- 273mm,DN300- 324mmoDN350- 360mm,DN400- 406mmoDN600-610mm,。小外径系列。DN15-l8mm,DN20-25mmoDN25-32mm,DN32-38mmoDN40-45mm,DN5O-57mmoDN65-73mm,DN80-
6、89mmoDNlOO-lO8mm,DN125-l33mr11oDN150-l59mm,DN200-219mmoDN250-273mm,DN300-325mmoDN350-377mm,。工程管径对照表（常用）管道外径与公称直径的关系。管道外径与公称直径的关系。一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM,用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定
7、的一种标准，也叫公称通径，是管子(或者管件)的规格名称。管子的公称直径和其内径、外径都不相等。例如：公称直径为IooMM的无缝钢管由102*5、108*5等好几种,108为管子的外径，5表是管子的壁厚，因此，该钢管的内径为(108*5-5)=98MM,但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。规格。DN-
8、公称直径。一外径。DN15-22mm,DN20-27mmoDN25-34mm,DN32-42mmoDN40-48mm,DN50-60mnDNlOO-ll4mm,DN125-l40mmoDN150-l68mm,DN200-219mmoDN250-273mm,DN300-324mmoDN350-360mm,DN400-406mmoDN450-457mm,DN500-508mmoDN600-610mm,。DN15- l8mm,DN20- 25mmoDN25- 32mm,DN32- 38mmoDN40- 45mm,DN50- 57mmoDN65- 73mm,DN80- 89mmoDNlOO- l08m
9、m, DN125-l33mmoDN150- l59mm, DN200- 219mmoDN250- 273mm, DN300- 325mmoDN350- 377mm, DN400- 426mmoDN600-630mm,。管件公称直径和外径的区别管件公称直径和外径的区别英寸管径标准管径管件公称直径和外径的区别英寸管径标准管径英寸管径标准管径1/86mm1/48mm3/8IOmm1/215mm3/420mm1 25mm1-1/432mm1-1/240mm2 50mm380mm4 100mm5 125mm6 150mm总之英寸*25.4=公制(亳米)称直径(nominaldiameter),又称平均外
10、径(meanoutsidediameter)o这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。1 .以公制(mm)为基准，称DN(metricunit)2 .以英制(inch)为基准，称NB(inchunit)3 .DN(nominaldiameter)NB(nominalbore)OD(outsidediameter)4.【例】镀锌钢管DN50,sch20镀锌钢管NB2,sch205.外径与DN,NB的关系如下：DN(mm)NB(inch)OD(mm)151/221.3203
11、/426.725133.43211/442.24011/248.350260.36521/273.080388.91004114.31255139.81506168.3200219.1上面数据依ASTMA53仅共参考。规范不同，外彳里会有些许差异，请注意公称直径，又称平均外径。因为自金属管的管壁很薄，外径与内径相差无几，所以取管的平均值当管径。公称直径是公制mm为基准的，称DN(metricunit)比如DNlOO的管，如果遇到薄壁管，它得内径就会大于100mm,但遇到厚壁管它得内径就会小于100mm。但计算时取100mm。也叫DN100DN和NB关系是这样的:DN25=DB,比如DN50就是
12、DB2也就是说是2,=25.4mmDNl5=20QN20二25QN25二(|)32;DN32=()40QN40二50QN50二63;公称和外径的大致关系(注：金属管道中。无缝钢管其标注采用管道外径)，其实就一个简单办法，同样型号管径管道，比DN大一个号，如20=DN15以此类推，很简单可行的办法，你别想太复杂。看大家对公称直径都有点疑惑公称直径（通径）又称平均外径：这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。一般来说，管子的直径可分为外径、内径、公称直径。外径、内径都比较好理解，管材为无缝钢管和金属管子的外径用字母D来表示,其后附加外直径的尺
13、寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等。例如：公称直径为100MM的无缝钢管由102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）=98MM,但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称
