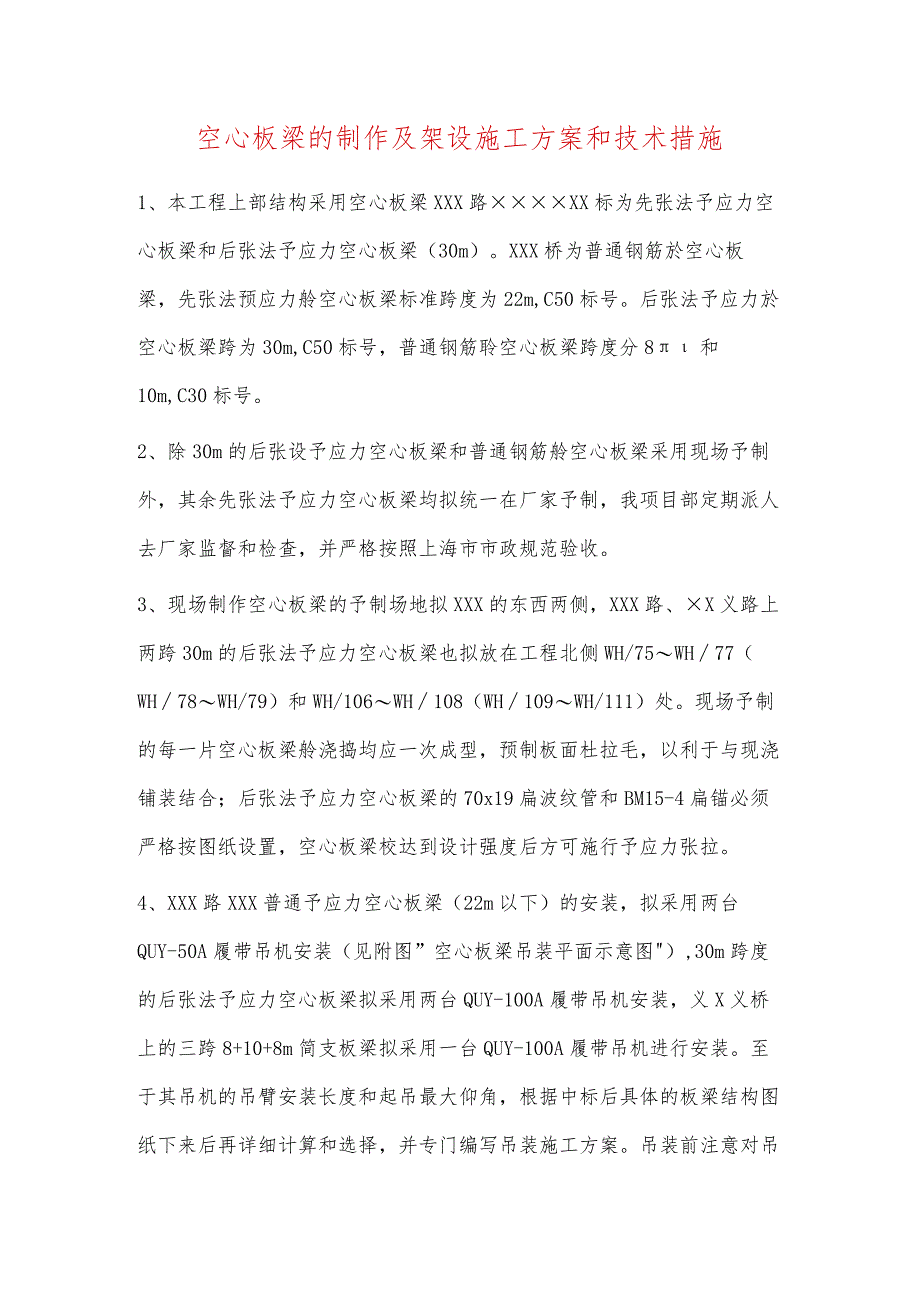

1、空心板梁的制作及架设施工方案和技术措施1、本工程上部结构采用空心板梁XXX路XX标为先张法予应力空心板梁和后张法予应力空心板梁（30m）。XXX桥为普通钢筋於空心板梁，先张法预应力舲空心板梁标准跨度为22m,C50标号。后张法予应力於空心板梁跨为30m,C50标号，普通钢筋聆空心板梁跨度分8和10m,C30标号。2、除30m的后张设予应力空心板梁和普通钢筋舲空心板梁采用现场予制外，其余先张法予应力空心板梁均拟统一在厂家予制，我项目部定期派人去厂家监督和检查，并严格按照上海市市政规范验收。3、现场制作空心板梁的予制场地拟XXX的东西两侧，XXX路、X义路上两跨30m的后张法予应力空心板梁也拟放在
2、工程北侧WH/75WH77（WH78WH/79）和WH/106WH108（WH109WH/111）处。现场予制的每一片空心板梁舲浇捣均应一次成型，预制板面杜拉毛，以利于与现浇铺装结合；后张法予应力空心板梁的70x19扁波纹管和BM15-4扁锚必须严格按图纸设置，空心板梁校达到设计强度后方可施行予应力张拉。4、XXX路XXX普通予应力空心板梁（22m以下）的安装，拟采用两台QUY-50A履带吊机安装（见附图”空心板梁吊装平面示意图）,30m跨度的后张法予应力空心板梁拟采用两台QUY-100A履带吊机安装，义X义桥上的三跨8+10+8m简支板梁拟采用一台QUY-100A履带吊机进行安装。至于其吊机的吊臂安装长度和起吊最大仰角，根据中标后具体的板梁结构图纸下来后再详细计算和选择，并专门编写吊装施工方案。吊装前注意对吊装地基和板梁支座的正确处置。5、考虑K78孔和K109孔的予制空心板梁跨越南门路和铁力路中心,因此吊装宜安排在下半夜进行，以免引起交通阻碍。吊装前应与交警部门取得联系，并编写交通与安全施工方案，以确保吊装顺利进行。
