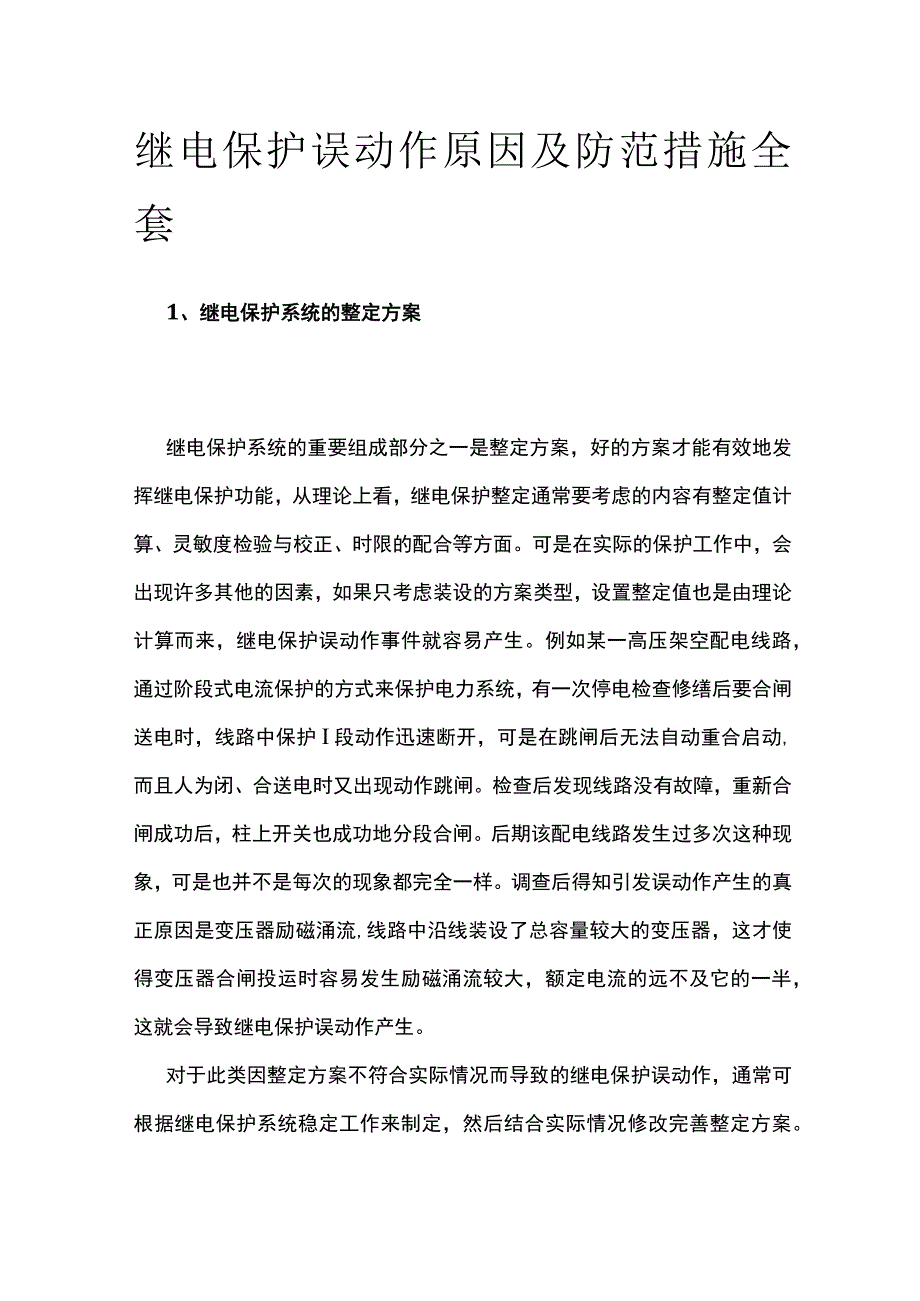

1、继电保护误动作原因及防范措施全套1、继电保护系统的整定方案继电保护系统的重要组成部分之一是整定方案，好的方案才能有效地发挥继电保护功能，从理论上看，继电保护整定通常要考虑的内容有整定值计算、灵敏度检验与校正、时限的配合等方面。可是在实际的保护工作中，会出现许多其他的因素，如果只考虑装设的方案类型，设置整定值也是由理论计算而来，继电保护误动作事件就容易产生。例如某一高压架空配电线路，通过阶段式电流保护的方式来保护电力系统，有一次停电检查修缮后要合闸送电时，线路中保护I段动作迅速断开，可是在跳闸后无法自动重合启动,而且人为闭、合送电时又出现动作跳闸。检查后发现线路没有故障，重新合闸成功后，柱上开关

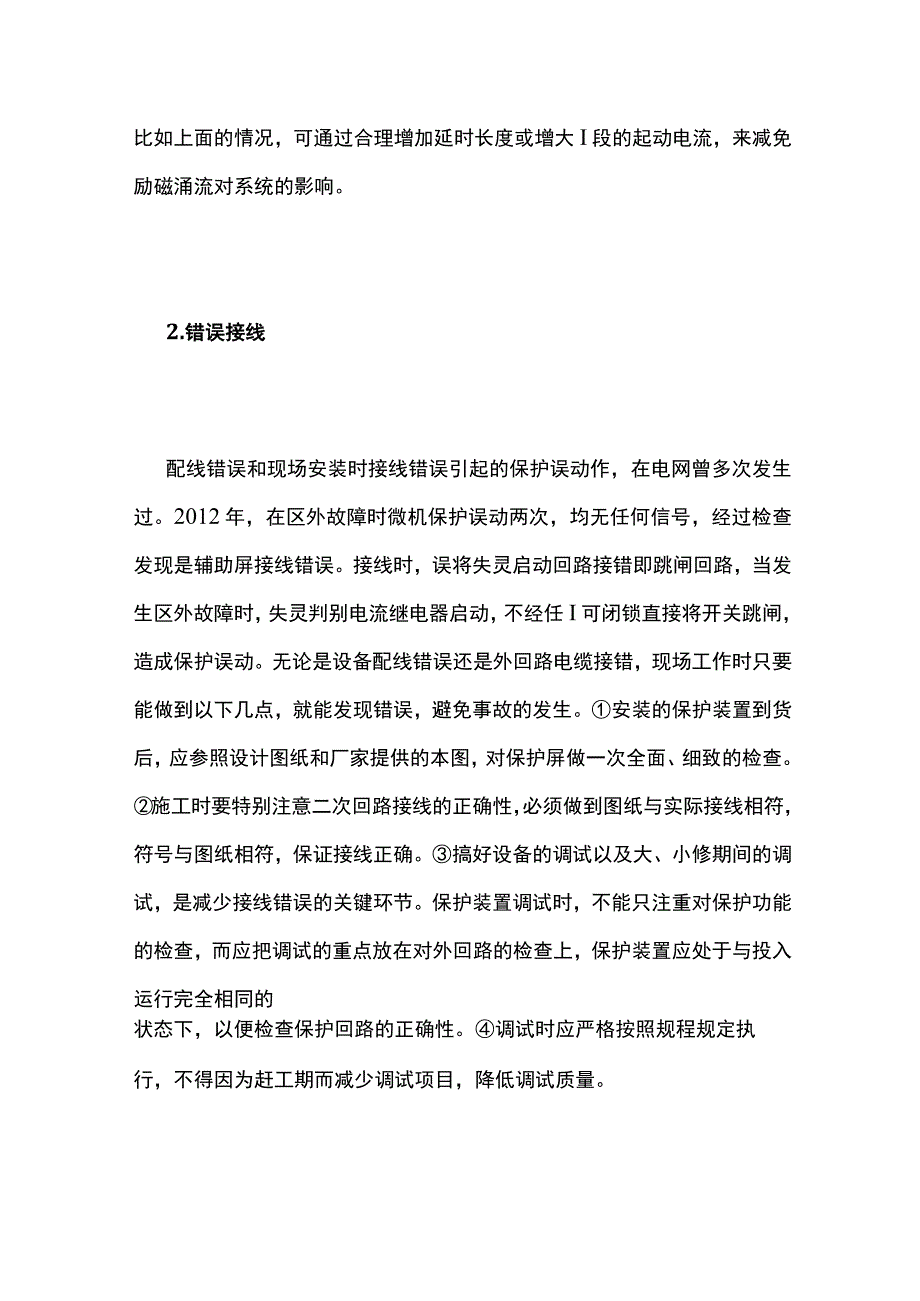

2、也成功地分段合闸。后期该配电线路发生过多次这种现象，可是也并不是每次的现象都完全一样。调查后得知引发误动作产生的真正原因是变压器励磁涌流,线路中沿线装设了总容量较大的变压器，这才使得变压器合闸投运时容易发生励磁涌流较大，额定电流的远不及它的一半，这就会导致继电保护误动作产生。对于此类因整定方案不符合实际情况而导致的继电保护误动作，通常可根据继电保护系统稳定工作来制定，然后结合实际情况修改完善整定方案。比如上面的情况，可通过合理增加延时长度或增大I段的起动电流，来减免励磁涌流对系统的影响。2.错误接线配线错误和现场安装时接线错误引起的保护误动作，在电网曾多次发生过。2012年，在区外故障时微机保
3、护误动两次，均无任何信号，经过检查发现是辅助屏接线错误。接线时，误将失灵启动回路接错即跳闸回路，当发生区外故障时，失灵判别电流继电器启动，不经任I可闭锁直接将开关跳闸，造成保护误动。无论是设备配线错误还是外回路电缆接错，现场工作时只要能做到以下几点，就能发现错误，避免事故的发生。安装的保护装置到货后，应参照设计图纸和厂家提供的本图，对保护屏做一次全面、细致的检查。施工时要特别注意二次回路接线的正确性，必须做到图纸与实际接线相符，符号与图纸相符，保证接线正确。搞好设备的调试以及大、小修期间的调试，是减少接线错误的关键环节。保护装置调试时，不能只注重对保护功能的检查，而应把调试的重点放在对外回路的

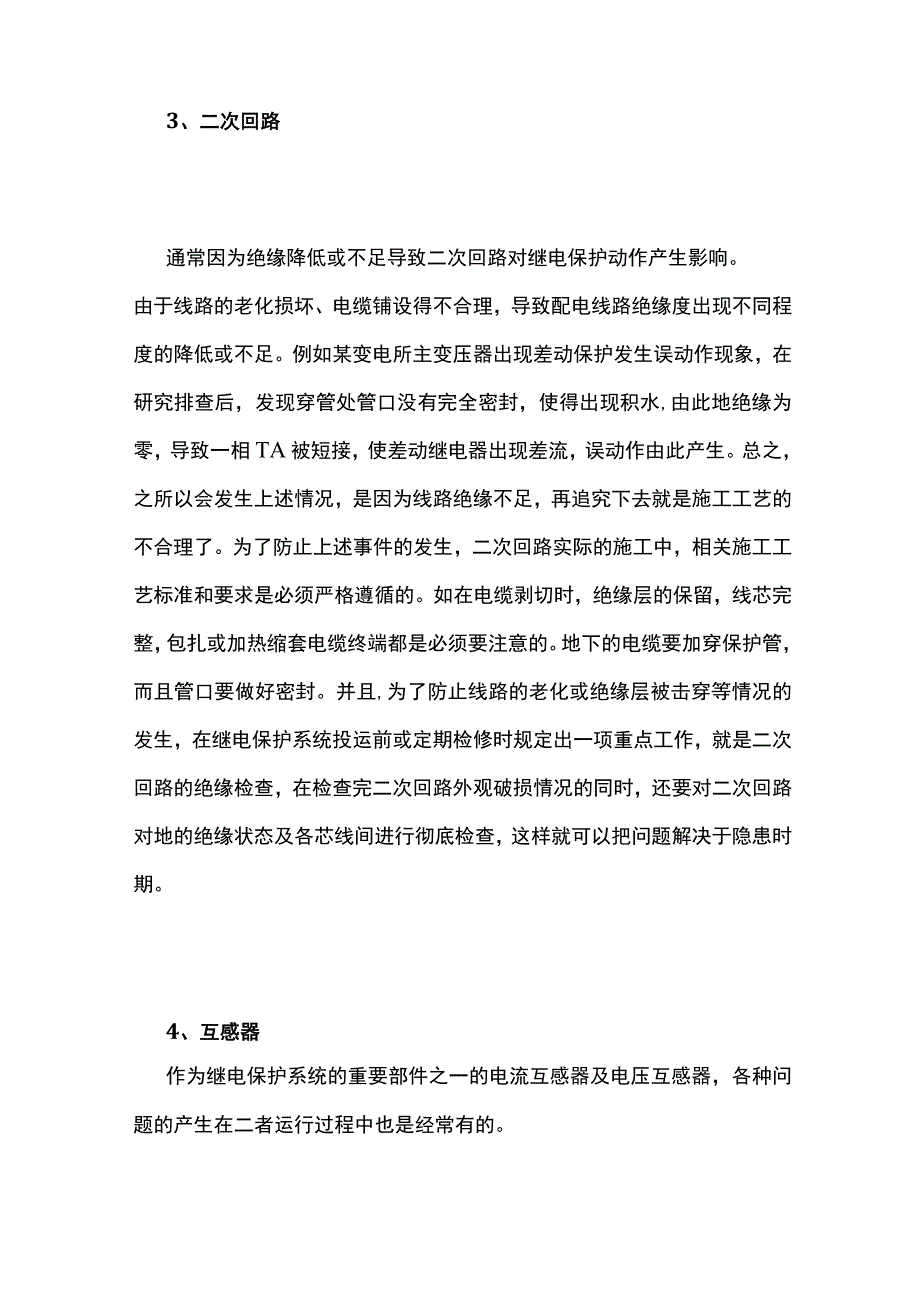

4、检查上，保护装置应处于与投入运行完全相同的状态下，以便检查保护回路的正确性。调试时应严格按照规程规定执行，不得因为赶工期而减少调试项目，降低调试质量。3、二次回路通常因为绝缘降低或不足导致二次回路对继电保护动作产生影响。由于线路的老化损坏、电缆铺设得不合理，导致配电线路绝缘度出现不同程度的降低或不足。例如某变电所主变压器出现差动保护发生误动作现象，在研究排查后，发现穿管处管口没有完全密封，使得出现积水,由此地绝缘为零，导致一相TA被短接，使差动继电器出现差流，误动作由此产生。总之，之所以会发生上述情况，是因为线路绝缘不足，再追究下去就是施工工艺的不合理了。为了防止上述事件的发生，二次回路实际的
5、施工中，相关施工工艺标准和要求是必须严格遵循的。如在电缆剥切时，绝缘层的保留，线芯完整，包扎或加热缩套电缆终端都是必须要注意的。地下的电缆要加穿保护管，而且管口要做好密封。并且,为了防止线路的老化或绝缘层被击穿等情况的发生，在继电保护系统投运前或定期检修时规定出一项重点工作，就是二次回路的绝缘检查，在检查完二次回路外观破损情况的同时，还要对二次回路对地的绝缘状态及各芯线间进行彻底检查，这样就可以把问题解决于隐患时期。4、互感器作为继电保护系统的重要部件之一的电流互感器及电压互感器，各种问题的产生在二者运行过程中也是经常有的。电流互感器所引发误动作的几个方面有：第一就是电流互感器的铁心饱和，主要
6、是由于接有互感器的一次主回路短路时产生的短路电流流过而导致的，从而使一、二次电流间的误差增大，进而继电保护误动作就产生。譬如，如果差动保护中出现短路电流或较大的非周期分量，就会造成铁心饱和，差动保护误动作的产生就出现在产生的不平衡电流比差动保护整定值大后。为了减免上述事件发生，可采取的预防措施有系统短路电流的限定、通过软件显示电流互感器是否饱和、抗饱和辅助设施的增加等。再一个就是错误地接线。有时在装设电流互感器过程中，二次回路中性线会出现较大的不平衡电流，这是由于将极性接反造成的,保护误动作产生。针对这一问题，接线时应严格按照相关标准和要求进行，而且继电保护通流试验要在投运前做好，并且在投运后
7、进行带负荷向量测试。最后就是它的二次回路断线。面对这一问题，我们也可有多种预防方法，比如连接导线的机械强度加强,在电流端子的做好防止锈蚀氧化工作等.有统计的相关大数据表明，在引发与电压互感器相关的继电保护误动作原因中，主要问题就是其二次回路各种故障，类似于电流互感器。同样首先就是其二次回路断线。如果二次回路发生断线，继电保护系统就无法正确地获取电压信息，保护误动作产生。如果在距离保护中出现二次回路断线，就会检测到零相电压，这和单相接地故障是类似的，容易使误动作产生。面对这种问题，通常可以监测电压互感器二次回路是否断线,在断线故障发生时,保护器自动锁上或退出,避免误动作产生。再有就是其多点接地。中性线电压偏移就是由于回路的多点接地造成的，从而相电压和相位发生变化，继电保护误动作产生。5、外部干扰许多一、二次设备聚集于继电保护系统所处的环境中，由于高强度的电磁干扰会产生于这些设备的运行过程中。会出现以下状况：电路中短路故障、断路器的倒闸操作、二次回路电缆电磁耦合等，这些都会造成电磁干扰，从而使继电保护就不能高效、精准地工作，严重就会产生误动作。为了减少误动作的产生，要求屏蔽金属电磁和减免电动作产生的影响。
