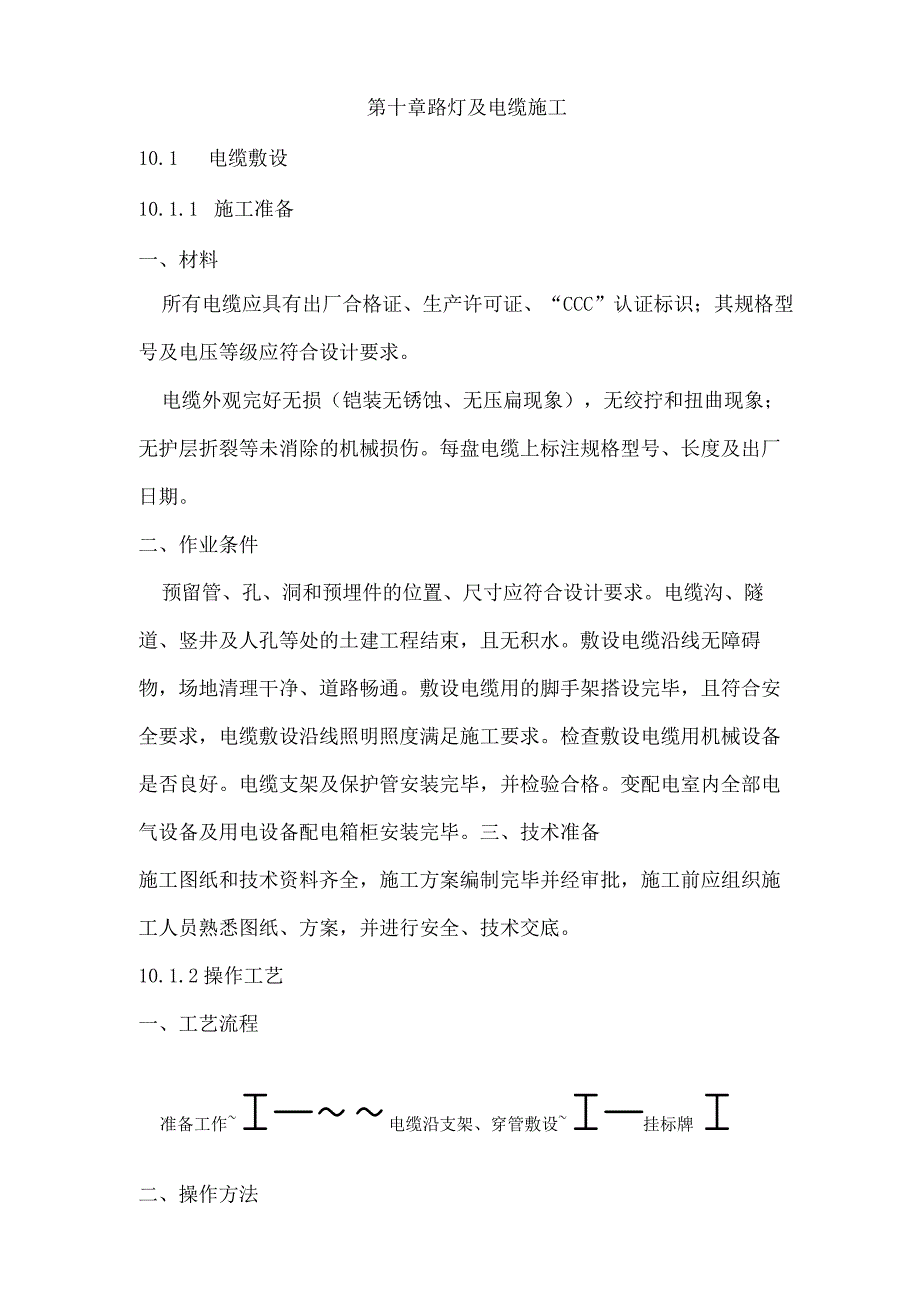

1、第十章路灯及电缆施工10.1 电缆敷设10.1.1 施工准备一、材料所有电缆应具有出厂合格证、生产许可证、“CCC”认证标识；其规格型号及电压等级应符合设计要求。电缆外观完好无损（铠装无锈蚀、无压扁现象），无绞拧和扭曲现象；无护层折裂等未消除的机械损伤。每盘电缆上标注规格型号、长度及出厂日期。二、作业条件预留管、孔、洞和预埋件的位置、尺寸应符合设计要求。电缆沟、隧道、竖井及人孔等处的土建工程结束，且无积水。敷设电缆沿线无障碍物，场地清理干净、道路畅通。敷设电缆用的脚手架搭设完毕，且符合安全要求，电缆敷设沿线照明照度满足施工要求。检查敷设电缆用机械设备是否良好。电缆支架及保护管安装完毕，并检验合

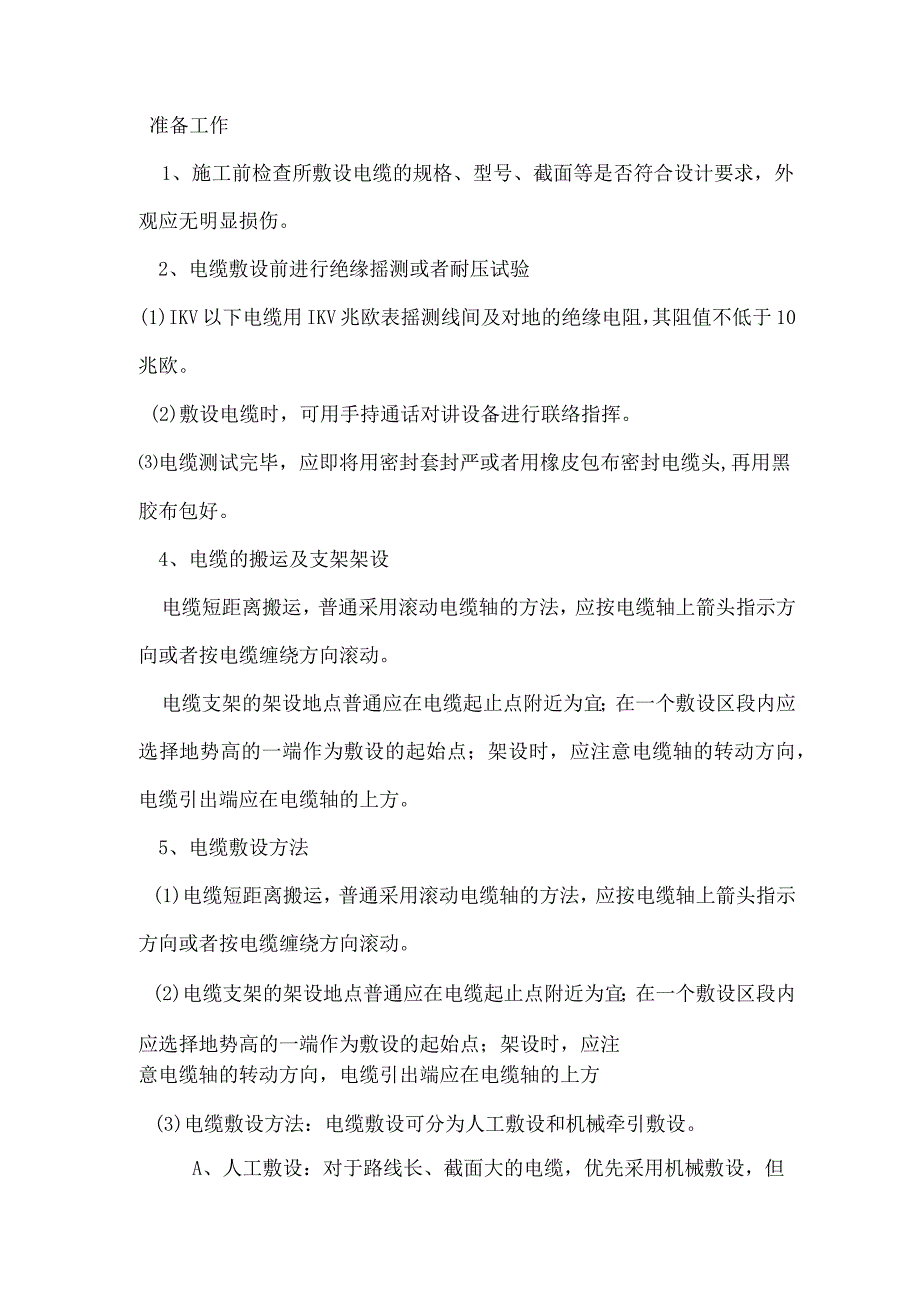

2、格。变配电室内全部电气设备及用电设备配电箱柜安装完毕。三、技术准备施工图纸和技术资料齐全，施工方案编制完毕并经审批，施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。10.1.2操作工艺一、工艺流程准备工作I电缆沿支架、穿管敷设I挂标牌I二、操作方法准备工作1、施工前检查所敷设电缆的规格、型号、截面等是否符合设计要求，外观应无明显损伤。2、电缆敷设前进行绝缘摇测或者耐压试验(1)IKV以下电缆用IKV兆欧表摇测线间及对地的绝缘电阻，其阻值不低于10兆欧。(2)敷设电缆时，可用手持通话对讲设备进行联络指挥。电缆测试完毕，应即将用密封套封严或者用橡皮包布密封电缆头,再用黑胶布包好。4、电缆
3、的搬运及支架架设电缆短距离搬运，普通采用滚动电缆轴的方法，应按电缆轴上箭头指示方向或者按电缆缠绕方向滚动。电缆支架的架设地点普通应在电缆起止点附近为宜；在一个敷设区段内应选择地势高的一端作为敷设的起始点；架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。5、电缆敷设方法(1)电缆短距离搬运，普通采用滚动电缆轴的方法，应按电缆轴上箭头指示方向或者按电缆缠绕方向滚动。(2)电缆支架的架设地点普通应在电缆起止点附近为宜；在一个敷设区段内应选择地势高的一端作为敷设的起始点；架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方(3)电缆敷设方法：电缆敷设可分为人工敷设和机械牵引敷设。A、

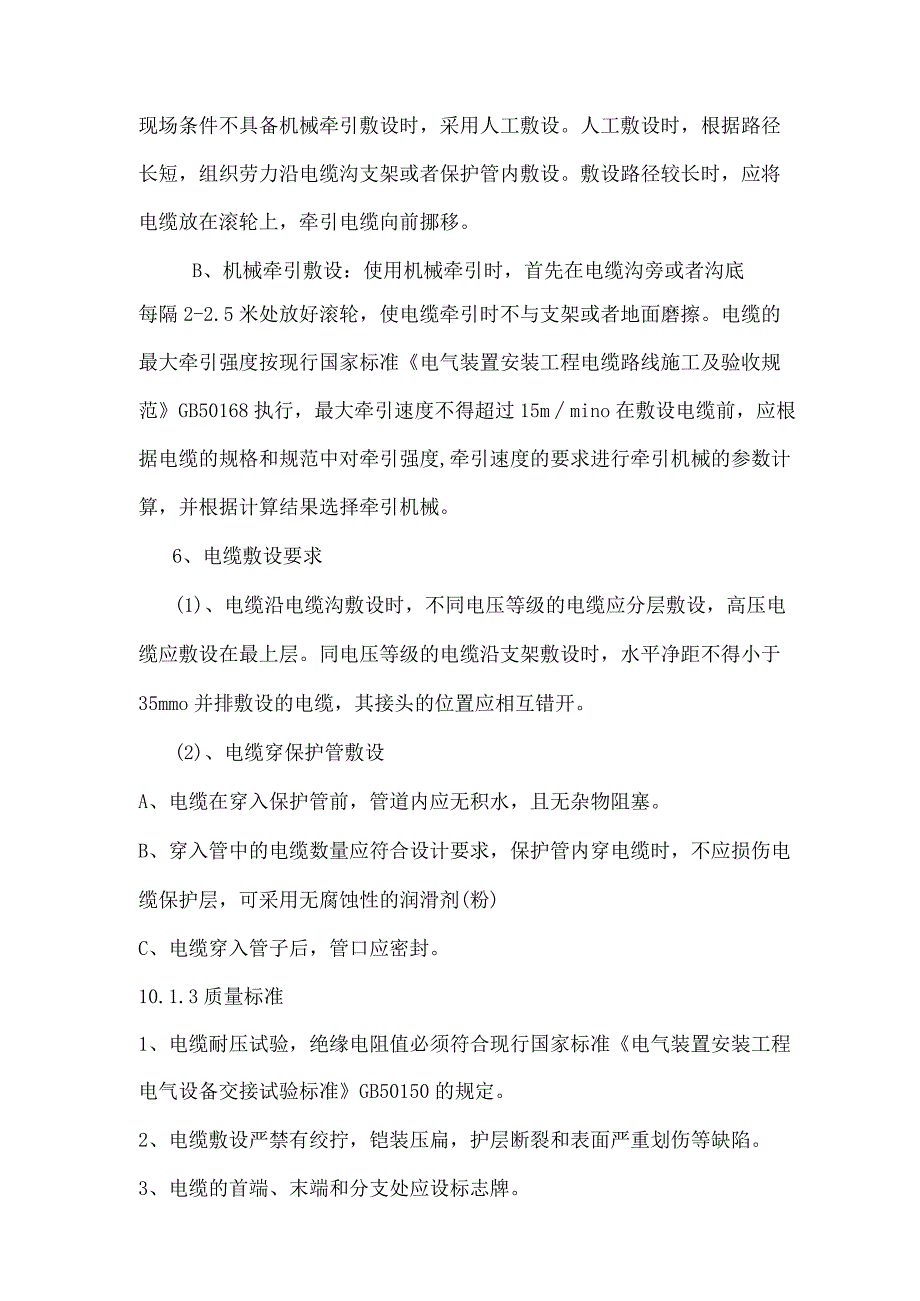

4、人工敷设：对于路线长、截面大的电缆，优先采用机械敷设，但现场条件不具备机械牵引敷设时，采用人工敷设。人工敷设时，根据路径长短，组织劳力沿电缆沟支架或者保护管内敷设。敷设路径较长时，应将电缆放在滚轮上，牵引电缆向前挪移。B、机械牵引敷设：使用机械牵引时，首先在电缆沟旁或者沟底每隔2-2.5米处放好滚轮，使电缆牵引时不与支架或者地面磨擦。电缆的最大牵引强度按现行国家标准电气装置安装工程电缆路线施工及验收规范GB50168执行，最大牵引速度不得超过15mmino在敷设电缆前，应根据电缆的规格和规范中对牵引强度,牵引速度的要求进行牵引机械的参数计算，并根据计算结果选择牵引机械。6、电缆敷设要求(1)、
5、电缆沿电缆沟敷设时，不同电压等级的电缆应分层敷设，高压电缆应敷设在最上层。同电压等级的电缆沿支架敷设时，水平净距不得小于35mmo并排敷设的电缆，其接头的位置应相互错开。(2)、电缆穿保护管敷设A、电缆在穿入保护管前，管道内应无积水，且无杂物阻塞。B、穿入管中的电缆数量应符合设计要求，保护管内穿电缆时，不应损伤电缆保护层，可采用无腐蚀性的润滑剂(粉)C、电缆穿入管子后，管口应密封。10.1.3质量标准1、电缆耐压试验，绝缘电阻值必须符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的规定。2、电缆敷设严禁有绞拧，铠装压扁，护层断裂和表面严重划伤等缺陷。3、电缆的首端、末端和分支
6、处应设标志牌。4、电缆固定、间距、弯曲半径符合规定。10.2IKV以下电缆终端头制作安装10.2.1施工准备一、材料1、主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管分黄、绿、红、蓝、黑五色。2、地线采用镀锡铜编织带,截面应符合IOKV电缆截面和接地的标准。二、机具设备1、手动工具：钢锯、扳手、钢铿、螺丝刀、电工刀、电工钳、鲤鱼钳。2、电动工具：液压钳（手动或者电动型）。3、测试器具：钢卷尺、2500V兆欧表。4、其他工具：喷灯、电烙铁。三、作业条件1、电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行.2、现场应清洁、干燥。室外制作电缆头时
7、，应在气候良好的条件下进行，并有防雨、防尘措施。3、电缆敷设并整理完毕，核对无误。四、技术准备1、施工方案编制完毕并经审批。2、向操作工人进行安全、技术交底。10.2.2操作工艺一、工艺流程L接地线焊接准备工作M电缆绝缘摇测M剥切铠装层、打卡子套电缆分支手套Ll压接线端子Ll固定热缩管-叶连接设备二、操作工艺1、准备工作：准备材料和工具，核对电缆型号、规格、检查电缆是否受潮。2、电缆绝缘摇测：用IooOV兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10兆欧，如不符合要求，检查电缆是否受损或者受潮;摇测完毕后，应将芯线分别对地放电。3、剥切铠装层、打卡子。(1)、绝缘合格后，根据电缆与设备连接
8、的具体尺寸，确定剥除长度，剥除外护套。(2)剥电缆铠装钢带，用钢锯在第一道卡子向上35mm处，锯一环形深痕，深度为钢带厚度的2/3,不得锯透。(3)用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢铿将钢带毛刺去掉，使其光滑。(4)将地线的焊接部位用钢锂处理，以备焊接。(5)在打钢带卡子的同时，将接地线一端卡在卡子里。(6)利用电缆本身钢带做卡子，卡子宽度为钢带宽的l20采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm,也可采用铜丝缠绕的方式固定接地线。4、接地线焊接：接地线采用镀锡铜编织带，截面积应符合4.1.1的规定，长度根据实际需要而定。将接地线焊接于
9、钢带上，焊接应坚固，不应有虚焊现象。5、套电缆分支手套：用填充胶填堵线芯根部的间隙，然后选用与电缆规格、型号相适应的热缩分支手套，套入线芯根部，均匀加热使手套收缩。6、压接接线端子(1)量取接线端子孔深加5mm作为剥切长度，剥去电缆芯线绝缘，将接线端子内壁和芯线表面擦拭干净，除去氧化层和油渍，并在芯线上涂上电力复合脂。(2)将芯线插入接线端子内，调节接线端子孔的方向到合适位置，用压线钳压紧接线端子，压接应在两道以上。7、固定热缩管(1)用填充胶填满接线端子根部裸露的间隙和压坑。(2)将热缩管套入电缆各芯线与接线端子的连接部位，用喷灯沿轴向加热，使热缩管均匀收缩，包紧接头，加热收缩时不至产生褶皱
10、和裂缝。8、连接设备：将已制作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。根据接线端子的型号选用螺栓，将电缆接线端子压接在设备上，注意应使螺栓由下向上或者从内向外穿，平垫和弹簧垫应安装齐全。10.2.3路灯安装施工准备一、材料各种路灯灯具的型号、规格必须符合设计要求，灯具应有产品合格证、生产许可证、“CCC”认证标识。且应符合下列规定：1、常规路灯灯具的效率不应低于60%o2、灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。路灯灯具的防护等级、密封性能必须在IP55以上。3、反光器应干净整洁，并应进行抛光氧化或者镀馍处理，反光器表面应无明显划痕和裂纹。4、透明罩的透
11、光率应达到90%以上，并无气泡、明显的划痕和裂纹。5、封闭路灯灯具的灯头引线应采用耐热绝缘管保护，灯罩与尾座的连接配合应无间隙。6、灯内配线严禁外露，且相线、零线（N）、接地线（PE）用不同颜色，金属网无扭曲变形，密封垫完好。灯头线应使用额定电压不低于500V的铜芯绝缘线。二、路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验GB/T9790、热喷涂金属件表面预处理通则GB/T11373、国家现行标准钢铁热浸铝工艺及质量检验ZBJ36011的有关规定。三、灯杆、灯臂等热镀锌后应进行油漆涂层处理，其外观、
12、附着力、耐湿热性应符合国家现行标准灯具油漆涂层QB1551的有关规定；进行喷塑处理后覆盖层应无鼓包、针孔、粗糙、裂纹或者漏喷区缺陷,覆盖层与基体应有坚固的结合强度。四、机具设备(1)手动工具：电工组合工具、钢锯、扁铿、圆铿、台钳、压力案子、活扳手、套丝板、喷灯等。(2)电动工具：台钻、电钻等。(3)测试工具：兆欧表、万用表、试电笔、卷尺、角尺、水平尺、小线、线坠等。(4)其他工具：起重机、梯子、挪移升降梯、锡锅、锡勺、电炉、电烙铁等。五、作业条件电源电缆敷设到位，并绝缘测试合格。场地平整，具备施工条件。高空安装的灯具，地面通断电实验合格。六、技术准备施工图纸和技术资料齐全。施工方案编制完毕并经
13、审批。施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。七、操作工艺工艺流程测量定位Ii基础施工I灯杆、灯臂及灯具安装接地接零保护L接线I叶路灯控制系统安装I斗绝缘测试-叶试运行八、操作方法(1)测量定位1、根据路灯安装施工图及道路中心线和参考点等，确定路灯的安装位置及基础高度，并标出基础安装位置。基础顶面标高应提供标桩。2、直线杆顺路线方向位移不应超过设计档距的3%；直线杆沿路线方向横向位移不应超过50nm;转角杆、分支杆的横路线、顺路线方向的位移均不应超过50mmo(2)灯杆、灯臂及灯具安装1、根据产品说明书安装好灯杆组件，然后利用起重机将灯杆吊起到基础的上方，徐徐下降至适当高度，
14、调整灯杆，使灯杆底座的螺栓孔穿过预埋好的地脚螺栓，并使电源电缆穿进灯杆至接线盒处，放下并扶正灯杆，将灯杆与底座固定坚固。立杆时应有防止杆身滚动、倾斜的措施。钢灯杆吊装时应采取防止钢缆擦伤灯杆表面油漆或者喷塑防腐装饰层的措施。2、根据产品说明书安装好灯臂组件，然后将灯臂安装在灯杆上。杆上路灯灯臂的抱箍应紧固，不得松动，装灯方向与道路纵向应成90o,误差不得大于3。3、安装灯具组件：(1)根据厂家提供的说明书及组装图认真核对紧固件、连接件及其他附件。(2)根据说明书穿各分支回路的绝缘电线。(3)根据组装图组装并接线。(4)安装各种附件。4、将灯具安装在灯臂上，并将灯具电源线沿灯臂、灯杆敷设至灯杆内
15、的接线盒处。灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。灯具的悬挑长度不宜超过灯具安装高度的1/8,且不宜超过2mo同一街道、公路、广场、桥梁的路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。(3)接地接零保护1、在中性点直接接地的路灯低压网中，金属灯杆及电气设备的外壳宜采用低压接零保护。(1)在保护接零系统中，用熔断器做保护装置时，单相短路电流不应小于熔断片额定熔断电流的4倍；用自动开关做保护装置时，单相短路电流不应小于自动开关瞬时或者延时动作电流的1.5倍。(2)保护零线和相线的材质应相同，当相线的截面在35mm2及以下时，保护零线的最小截面应为16mm2；当相线的截面在35mm2及以上时，保护零线的最小截面不应小于相线截面的50%o(3)保护接零时，在路线分支，首端及末端应安装重复接地装置，接地装置的接地电阻不应大于10欧。(4)在用电设备较少且分散，采用接零保护确有艰难且土壤电阻率较低时，可采用低压接地保护，金属灯杆的接地电阻不应大于4欧。(4)接线1、调整电源电缆和灯具配电导线在接线盒内的位置，并截取适当长度，削好线芯。2、将电源电
