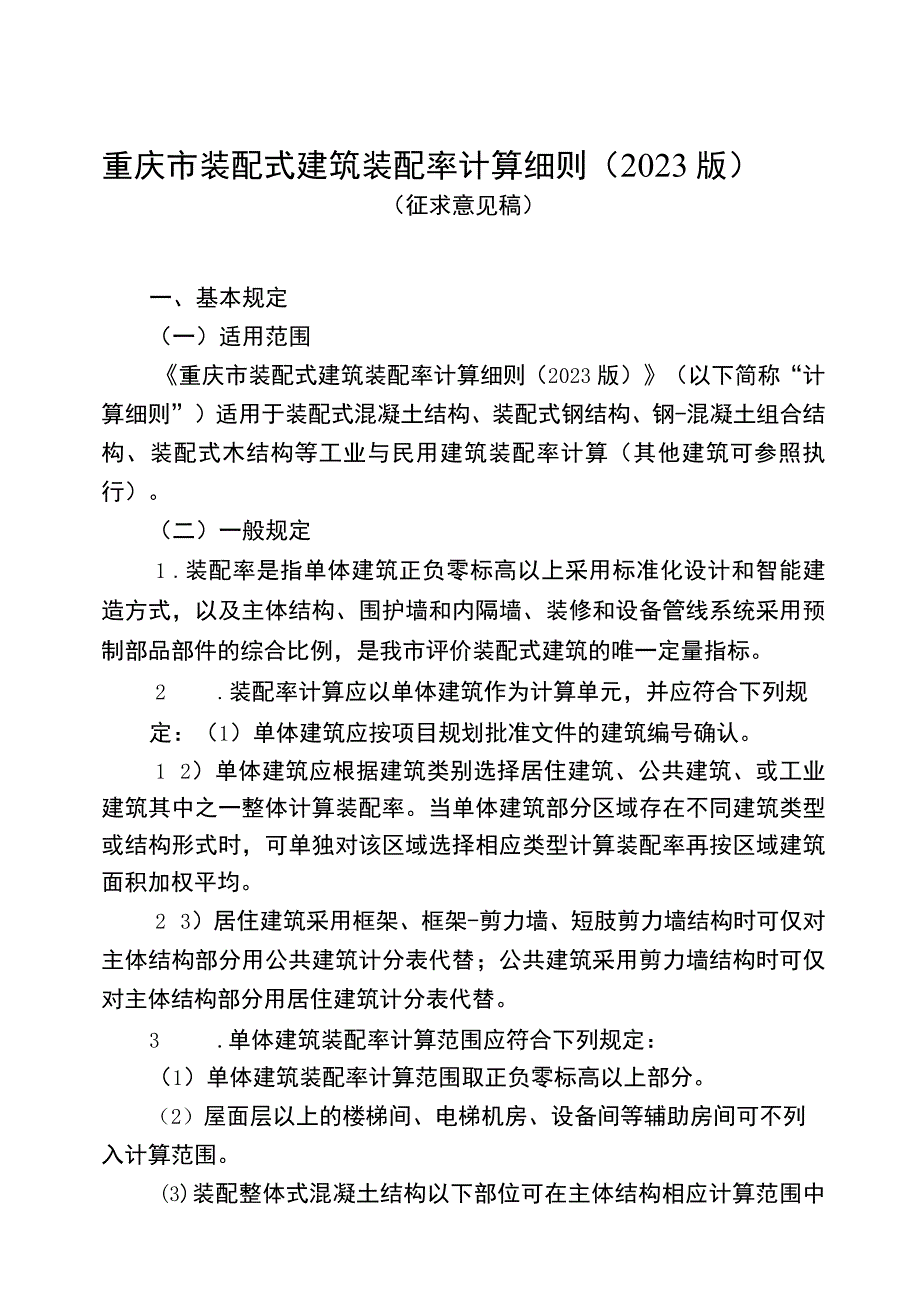

1、重庆市装配式建筑装配率计算细则（2023版）（征求意见稿）一、基本规定（一）适用范围重庆市装配式建筑装配率计算细则（2023版）（以下简称“计算细则”）适用于装配式混凝土结构、装配式钢结构、钢-混凝土组合结构、装配式木结构等工业与民用建筑装配率计算（其他建筑可参照执行）。（二）一般规定1 .装配率是指单体建筑正负零标高以上采用标准化设计和智能建造方式，以及主体结构、围护墙和内隔墙、装修和设备管线系统采用预制部品部件的综合比例，是我市评价装配式建筑的唯一定量指标。2 .装配率计算应以单体建筑作为计算单元，并应符合下列规定：（1）单体建筑应按项目规划批准文件的建筑编号确认。1 2）单体建筑应根据建
2、筑类别选择居住建筑、公共建筑、或工业建筑其中之一整体计算装配率。当单体建筑部分区域存在不同建筑类型或结构形式时，可单独对该区域选择相应类型计算装配率再按区域建筑面积加权平均。2 3）居住建筑采用框架、框架-剪力墙、短肢剪力墙结构时可仅对主体结构部分用公共建筑计分表代替；公共建筑采用剪力墙结构时可仅对主体结构部分用居住建筑计分表代替。3 .单体建筑装配率计算范围应符合下列规定：（1）单体建筑装配率计算范围取正负零标高以上部分。（2）屋面层以上的楼梯间、电梯机房、设备间等辅助房间可不列入计算范围。(3)装配整体式混凝土结构以下部位可在主体结构相应计算范围中扣除：框架结构的首层柱、剪力墙结构底部加强

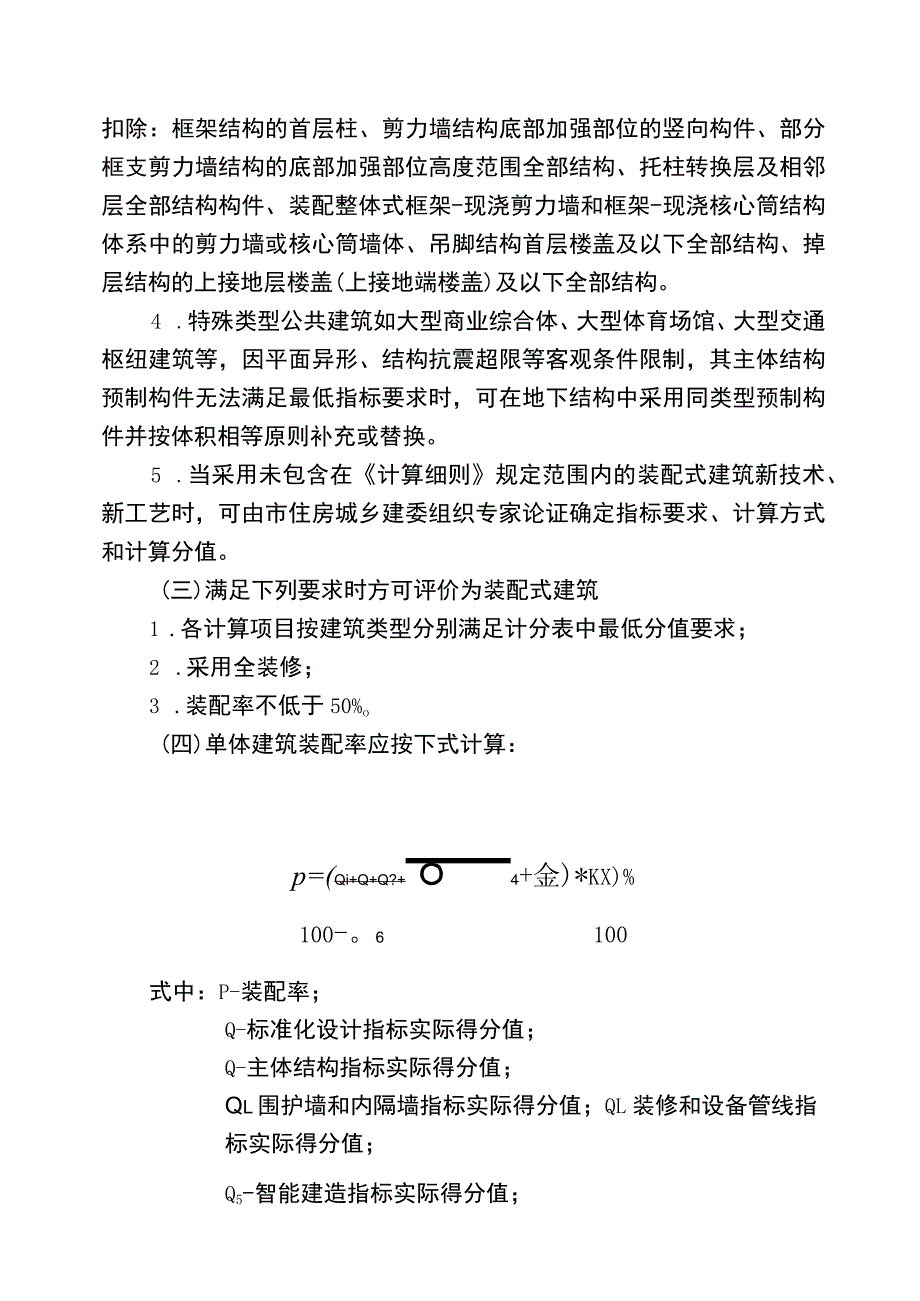

3、部位的竖向构件、部分框支剪力墙结构的底部加强部位高度范围全部结构、托柱转换层及相邻层全部结构构件、装配整体式框架-现浇剪力墙和框架-现浇核心筒结构体系中的剪力墙或核心筒墙体、吊脚结构首层楼盖及以下全部结构、掉层结构的上接地层楼盖(上接地端楼盖)及以下全部结构。4 .特殊类型公共建筑如大型商业综合体、大型体育场馆、大型交通枢纽建筑等，因平面异形、结构抗震超限等客观条件限制，其主体结构预制构件无法满足最低指标要求时，可在地下结构中采用同类型预制构件并按体积相等原则补充或替换。5 .当采用未包含在计算细则规定范围内的装配式建筑新技术、新工艺时，可由市住房城乡建委组织专家论证确定指标要求、计算方式和计
4、算分值。(三)满足下列要求时方可评价为装配式建筑1 .各计算项目按建筑类型分别满足计分表中最低分值要求；2 .采用全装修；3 .装配率不低于50%o(四)单体建筑装配率应按下式计算：p=(Qi+Q+Q?+。4+金)*KX)%100-。6100式中：P-装配率；Q-标准化设计指标实际得分值；Q-主体结构指标实际得分值；Ql围护墙和内隔墙指标实际得分值；QL装修和设备管线指标实际得分值；Q5-智能建造指标实际得分值；Q6-Qi至。4计算项目中缺少的计算项目分值之和。二、装配式建筑计分表1 .本细则按照我市建筑特点分别编制了居住建筑、公共建筑和工业建筑计分表，表中给出具体计算项目和指标要求。2 .各
5、计算项目的指标要求和计算分值有区间要求的按照插值法进行计算，无指标要求或仅有下限要求的计算项目须达到要求方可得分，分值计算精确到小数点后1位。3 .表中除支撑系统和全装修计算项目中要求“多选一”的只能选择其中一项装配式建筑技术计分外，其他计算项目均为叠加计分。表1居住建筑计分表计算项目指标要求计算分值最低分值标准化设计Q1（5分）功能房间和层高符合基本模数qa12标准化预制构件qic70%2符合通用规格尺寸的预制构件qd70%2主体结构Q2（50分）预制构件竖向预制构件q2a25%-60%12-2226梁类预制构件q2b15%-30%4-8板类预制构件q2c70%-90%7-12支撑系统q2d
6、五选一系统采用高精度模板施工工艺一8竖向支撑采用独立钢支柱3预制梁跨中免支撑3预制板跨中免支撑5预制楼盖免支撑一8围护墙和内隔墙Q3（18分）围护墙装配式非承重围护墙q3a50%-80%5-8装配式围护墙与保温一体化q3b一2装配式围护墙与装饰一体化q3c2内隔墙装配式非承重内隔墙q3d280%6装修和设备管线Q4（27分）装修C4a选全装修（含公区工业化装修）85全装修6公区工业化装修一5集成厨房q4b70%-90%3-4.5一集成卫生间q4c70%-90%3-4.5干法楼地面qde70%-90%3-4.5管线管线分离q4g50%-70%2-4管线一体化q4h1.5智能建造Q5（6分）设计、
7、生产及施工阶段BIM技术应用q5a一1-3采用建筑机器人等智能装备q5b1-2数字化档案q5d1注1.围护墙全部采用全现浇混凝土外墙得4分，全部采用免拆保温模板全现浇外墙得5分。注2.楼地面保温区域全部采用模块化保温隔声功能部品，且其饰面层全部采用架空、干铺或薄贴工艺时得4.5分。表2公共建筑计分表计算项目指标要求计算分值最低分值标准化设计Q1（5分）柱网和层高符合3M模数qn5一12标准化预制构件qc270%2符合通用规格尺寸的预制构件qd270%2主体结构Q2（50分）预制构件竖向预制构件q2a25%-60%5-1026梁类预制构件q2b25%-60%10-20板类预制构件q2c70%-9
8、0%7-12支撑系统q2d五选一铝合金井字支撑系统一3竖向支撑间距不小于2m4预制梁跨中免支撑3预制板跨中免支撑5预制楼盖免支撑一8围护墙和内隔墙Q3（18分）围护墙装配式非承重围护墙q3a5O%-8O%5-8装配式围护墙与保温一体化q3b一2装配式围护墙与装饰一体化q3c2内隔墙装配式非承重内隔墙q3d280%6装修和设备管线Q4（27分）装修q4a三选一全装修（含公区工业化装修）85全装修一6公区工业化装修和其他确定使用功能的区域装修5-7集成卫生间q4c70%-90%3-4.5装配式吊顶q4d70%-90%3-4.5干法楼地面q4e70%-90%3-4.5管线管线分离q4g50%-70%
9、2-4管线一体化q4h一1.5智能建造Q5（6分）设计、生产及施工阶段BIM技术应用q5a1-3采用建筑机器人等智能装备q5b1-2数字化档案q5c一1注1.仅公区H业化装修得5分，当公区和其他确定使用功能的区域装修范围水平投影总面积达到地上建筑面积的70%时得7分，介于二者之间的采用插值法计算。表3:工业建筑计分表计算项目指标要求计算分值最低分值标准化设计Q1（6分）柱网和层高符合3M模数qib24标准化预制构件qc270%2符合通用规格尺寸的预制构件qd270%2主体结构Q2（58分）预制构件竖向预制构件q2a50%-80%8-1225梁类预制构件q2b50%-80%15-24板类预制构件
10、q2c70%-90%10-14支撑系统q2d四选一竖向支撑间距不小于2m4预制梁跨中免支撑3预制板跨中免支撑5预制楼盖免支撑8围护墙和内隔墙Q3（18分）围护墙装配式围护墙q3a50%-80%5-810装配式围护墙与保温一体化q3b2装配式围护墙与装饰一体化q3c2内隔墙装配式非承重内隔墙q3d280%6装修和设备管线（非生产区域）Q4（18分）装修114a二选一全装修（含公区工业化装修）53公区工业化装修和其他确定使用功能的区域装修3装配式吊顶q4d70%-90%3-4.5装配式墙面q4f70%-90%3-4.5管线管线分离q4g50%-70%2-4智能建造Q5（6分）设计、生产及施工阶段B
11、IM技术应用q5a1-3采用智能化的装配机器人q5b1-2数字化档案q5d1三、计算规则1 .标准化设计得分计算规定。(1)功能房间和层高符合基本模数是指居住建筑主要功能房间轴线尺寸和建筑层高均满足IM(M=IoOmm)模数。功能房间包括卧室、起居室(厅)、书房、厨房和卫生间。(2)柱网和层高符合3M模数是指单体建筑地上部分柱网和层高均满足3M(M=100mm)模数。(3)标准化预制构件的应用比例按下式计算：qlc=NcN100%式中：qc-标准化预制构件的应用比例；NlC-标准化预制构件数量之和；N各类预制构件的总数量。标准化预制构件是指同一项目、同一批次实施的装配式建筑中，构件外轮廓尺寸相
12、同(不考虑预留、预埋、孔洞及出筋等)且数量不少于50件的预制构件。型钢、木构件等型材构件以及符合通用规格尺寸的预制构件可直接认定为标准化预制构件。本细则标准化预制构件计算对象是主体结构和围护结构中的预制混凝土构件。(4)符合通用规格尺寸的预制构件应用比例按下式计算：qid=NdN100%式中：qd-符合通用规格尺寸的预制构件应用比例；NId-符合通用规格尺寸的预制构件数量之和；N各类预制构件的总数量。符合通用规格尺寸的预制构件是指满足重庆市装配式建筑标准化预制混凝土构件目录中规格尺寸的预制构件、无接缝整板，以及满足国家或地方图集中规格尺寸的主体结构和围护结构中的预制混凝土构件。2 .主体结构得
13、分计算规定。（1）竖向预制构件的应用比例按下式计算：q2a=V2a/VXlO0%式中：q2a主体结构竖向构件中预制构件的应用比例；V2a主体结构竖向构件中预制构件体积之和；V主体结构竖向构件总体积。竖向预制构件包括预制混凝土柱（含叠合柱）、钢柱、钢管混凝土柱，预制混凝土墙（含叠合墙）、钢板剪力墙、外包钢板组合剪力墙、钢管束剪力墙、钢支撑等竖向结构构件，不包含型钢混凝土柱等仍需现场支模的竖向构件。竖向预制构件体积按构件外轮廓几何体计算。预制剪力墙板之间宽度不大于600mm的竖向现浇段和高度不大于300mm的水平现浇段混凝土体积，预制墙板的端柱或边长不大于400mm的暗柱，预制剪力墙边长不大于600mm的翼墙，预制柱间高度不大于柱截面较小尺寸（小于800mm时取800mm）的连接区后浇混凝土体积，预制框架柱和框架梁之间柱梁节点区的后浇混凝土体积,均可计入竖向预制构件体积。混凝土剪力墙居住建筑非承重围护墙中的预制混凝土墙板（按构件外轮廓几何体计算）可同时计入竖向预制构件体积V2a和V中。（2）梁类预制构件的应用比例按下式计算：q2b=L2bL2100%式中：q2b预制梁构件的应用比例；1.2b预制梁构件的中心线长度之和；L2所有楼层梁净跨的中心线长度总和。梁类预制构
