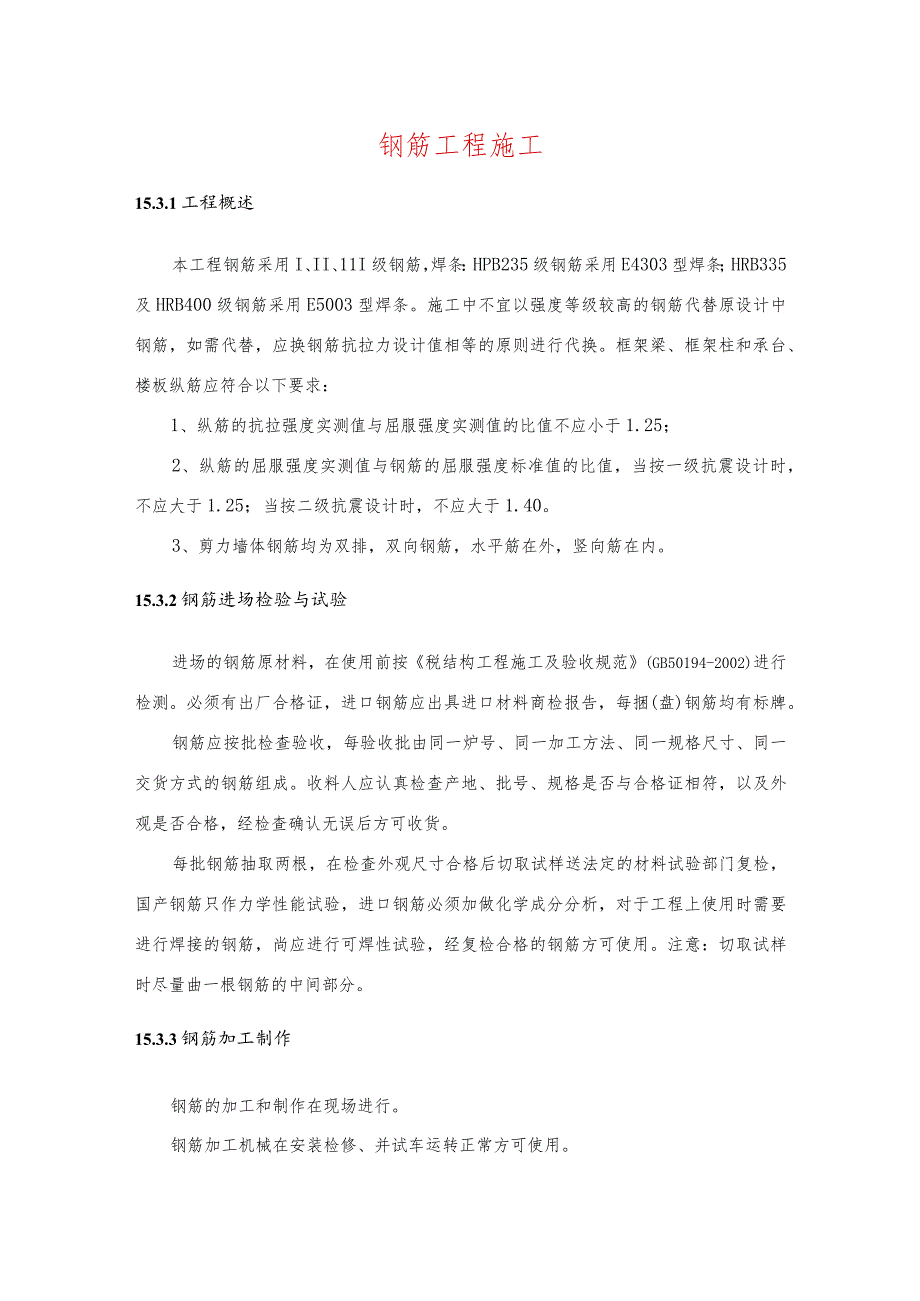

1、钢筋工程施工15.3.1工程概述本工程钢筋采用I、II、11I级钢筋，焊条：HPB235级钢筋采用E4303型焊条；HRB335及HRB400级钢筋采用E5003型焊条。施工中不宜以强度等级较高的钢筋代替原设计中钢筋，如需代替，应换钢筋抗拉力设计值相等的原则进行代换。框架梁、框架柱和承台、楼板纵筋应符合以下要求：1、纵筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2、纵筋的屈服强度实测值与钢筋的屈服强度标准值的比值，当按一级抗震设计时，不应大于1.25；当按二级抗震设计时，不应大于1.40。3、剪力墙体钢筋均为双排，双向钢筋，水平筋在外，竖向筋在内。15.3.2钢筋进场检验与试验进
2、场的钢筋原材料，在使用前按税结构工程施工及验收规范(GB50194-2002)进行检测。必须有出厂合格证，进口钢筋应出具进口材料商检报告，每捆(盘)钢筋均有标牌。钢筋应按批检查验收，每验收批由同一炉号、同一加工方法、同一规格尺寸、同一交货方式的钢筋组成。收料人应认真检查产地、批号、规格是否与合格证相符，以及外观是否合格，经检查确认无误后方可收货。每批钢筋抽取两根，在检查外观尺寸合格后切取试样送法定的材料试验部门复检，国产钢筋只作力学性能试验，进口钢筋必须加做化学成分分析，对于工程上使用时需要进行焊接的钢筋，尚应进行可焊性试验，经复检合格的钢筋方可使用。注意：切取试样时尽量曲一根钢筋的中间部分。

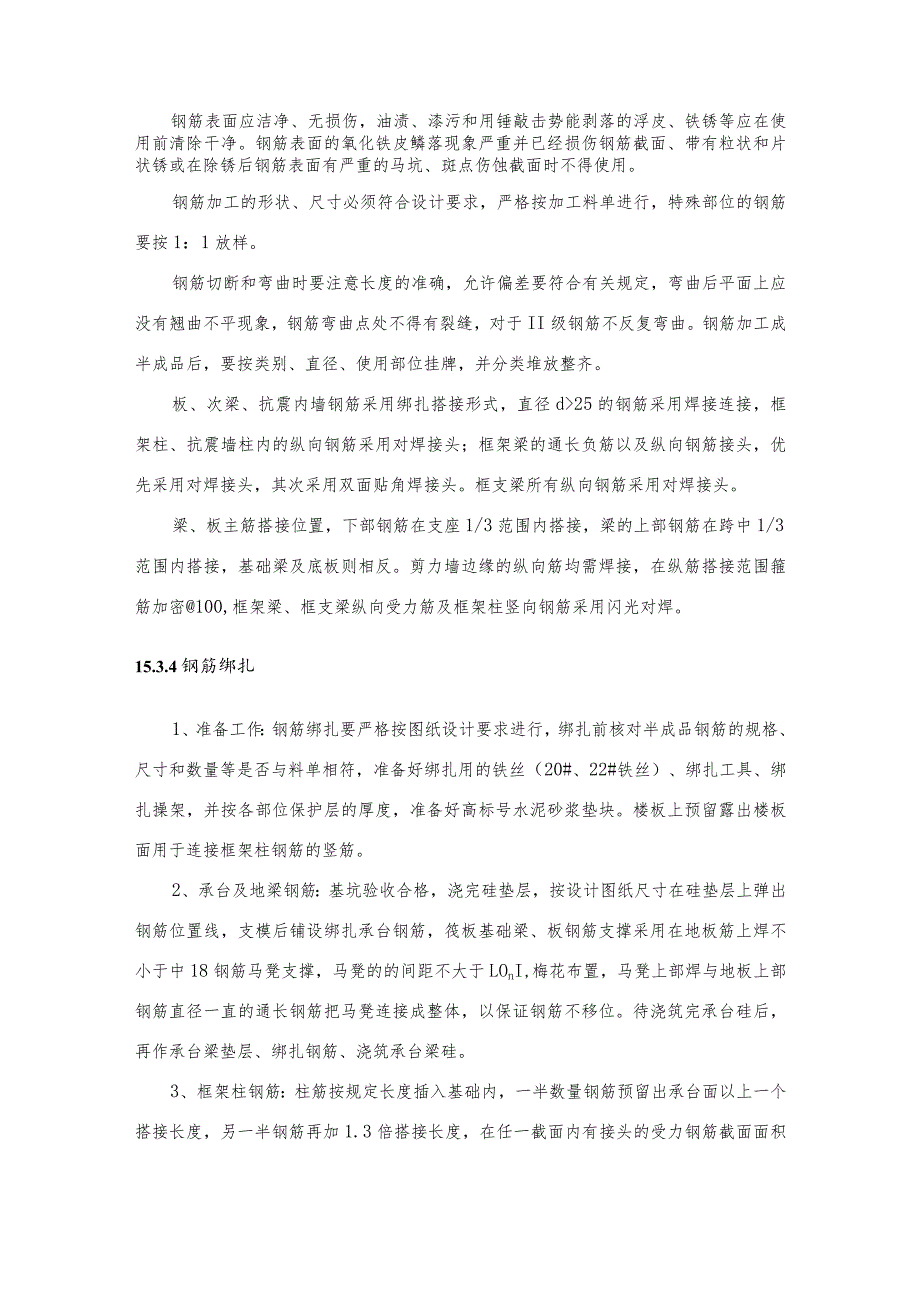

3、15.3.3钢筋加工制作钢筋的加工和制作在现场进行。钢筋加工机械在安装检修、并试车运转正常方可使用。钢筋表面应洁净、无损伤，油渍、漆污和用锤敲击势能剥落的浮皮、铁锈等应在使用前清除干净。钢筋表面的氧化铁皮鳞落现象严重并已经损伤钢筋截面、带有粒状和片状锈或在除锈后钢筋表面有严重的马坑、斑点伤蚀截面时不得使用。钢筋加工的形状、尺寸必须符合设计要求，严格按加工料单进行，特殊部位的钢筋要按1：1放样。钢筋切断和弯曲时要注意长度的准确，允许偏差要符合有关规定，弯曲后平面上应没有翘曲不平现象，钢筋弯曲点处不得有裂缝，对于II级钢筋不反复弯曲。钢筋加工成半成品后，要按类别、直径、使用部位挂牌，并分类堆放整齐
4、。板、次梁、抗震内墙钢筋采用绑扎搭接形式，直径d25的钢筋采用焊接连接，框架柱、抗震墙柱内的纵向钢筋采用对焊接头；框架梁的通长负筋以及纵向钢筋接头，优先采用对焊接头，其次采用双面贴角焊接头。框支梁所有纵向钢筋采用对焊接头。梁、板主筋搭接位置，下部钢筋在支座1/3范围内搭接，梁的上部钢筋在跨中1/3范围内搭接，基础梁及底板则相反。剪力墙边缘的纵向筋均需焊接，在纵筋搭接范围箍筋加密100,框架梁、框支梁纵向受力筋及框架柱竖向钢筋采用闪光对焊。15.3.4钢筋绑扎1、准备工作：钢筋绑扎要严格按图纸设计要求进行，绑扎前核对半成品钢筋的规格、尺寸和数量等是否与料单相符，准备好绑扎用的铁丝（20#、22#
5、铁丝）、绑扎工具、绑扎操架，并按各部位保护层的厚度，准备好高标号水泥砂浆垫块。楼板上预留露出楼板面用于连接框架柱钢筋的竖筋。2、承台及地梁钢筋：基坑验收合格，浇完硅垫层，按设计图纸尺寸在硅垫层上弹出钢筋位置线，支模后铺设绑扎承台钢筋，筏板基础梁、板钢筋支撑采用在地板筋上焊不小于中18钢筋马凳支撑，马凳的的间距不大于LOnI,梅花布置，马凳上部焊与地板上部钢筋直径一直的通长钢筋把马凳连接成整体，以保证钢筋不移位。待浇筑完承台硅后，再作承台梁垫层、绑扎钢筋、浇筑承台梁硅。3、框架柱钢筋：柱筋按规定长度插入基础内，一半数量钢筋预留出承台面以上一个搭接长度，另一半钢筋再加1.3倍搭接长度，在任一截面内

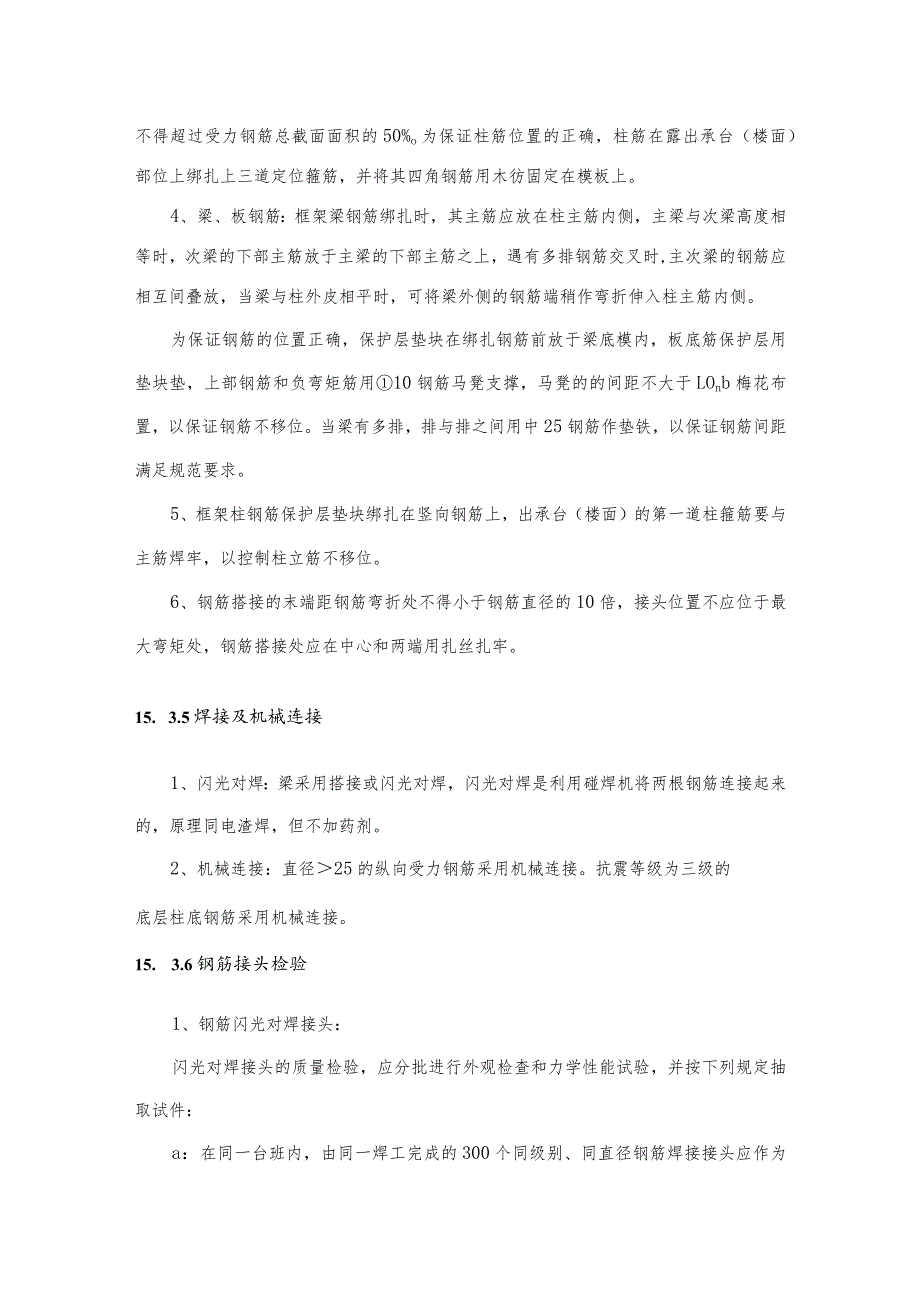

6、有接头的受力钢筋截面面积不得超过受力钢筋总截面面积的50%o为保证柱筋位置的正确，柱筋在露出承台（楼面）部位上绑扎上三道定位箍筋，并将其四角钢筋用木彷固定在模板上。4、梁、板钢筋：框架梁钢筋绑扎时，其主筋应放在柱主筋内侧，主梁与次梁高度相等时，次梁的下部主筋放于主梁的下部主筋之上，遇有多排钢筋交叉时,主次梁的钢筋应相互间叠放，当梁与柱外皮相平时，可将梁外侧的钢筋端稍作弯折伸入柱主筋内侧。为保证钢筋的位置正确，保护层垫块在绑扎钢筋前放于梁底模内，板底筋保护层用垫块垫，上部钢筋和负弯矩筋用10钢筋马凳支撑，马凳的的间距不大于LOnb梅花布置，以保证钢筋不移位。当梁有多排，排与排之间用中25钢筋作垫
7、铁，以保证钢筋间距满足规范要求。5、框架柱钢筋保护层垫块绑扎在竖向钢筋上，出承台（楼面）的第一道柱箍筋要与主筋焊牢，以控制柱立筋不移位。6、钢筋搭接的末端距钢筋弯折处不得小于钢筋直径的10倍，接头位置不应位于最大弯矩处，钢筋搭接处应在中心和两端用扎丝扎牢。15. 3.5焊接及机械连接1、闪光对焊：梁采用搭接或闪光对焊，闪光对焊是利用碰焊机将两根钢筋连接起来的，原理同电渣焊，但不加药剂。2、机械连接：直径25的纵向受力钢筋采用机械连接。抗震等级为三级的底层柱底钢筋采用机械连接。15. 3.6钢筋接头检验1、钢筋闪光对焊接头：闪光对焊接头的质量检验，应分批进行外观检查和力学性能试验，并按下列规定抽
8、取试件：a：在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周内累计计算，累计仍不足300个接头，应按一批计算。b：外观检查得接头数量，应从每批中抽查10%,且不得少于10个。c：力学性能试验时，应从每批中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。2、钢筋机械接头：机械接头应逐个进行外观检查，当进行力学性能试验时，应从每批接头中随机切取3个试件做拉伸试验，且应按下列规定抽取试件。以每一楼层或施工区段中300个同级别得钢筋接头作为一批，不足300个接头仍应作为一批。15. 3.7钢筋电渣压力焊施工本工程墙、柱纵向钢筋连
9、接要求机械连接的拟采用电渣压力焊。电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加压力使钢筋焊合。一、电渣压力焊接工艺电渣压力焊接工艺分为“造渣过程”和“电渣过程”，这两个过程是不间断的连续操作过程。1、“造渣过程”是接通电源后，上、下钢筋端面之间产生电弧，焊剂在电弧周围熔化，在电弧热能的作用下，焊剂溶化逐渐增多，形成一定深度渣地，在形成渣池的同时电瓠的作用把钢筋端面逐渐烧平。2、“电渣过程”是把上钢筋端头浸入渣池中，利用电阻热能使钢筋端面熔化，在钢筋端面形成有利于焊接的形状和熔化层，待钢筋溶化量达到规定后，立即断电顶压，排出全部溶渣和溶化金属，完成焊接过程。二、电渣压力焊施焊
10、接工艺程序安装焊接钢筋一安装引弧铁丝球一缠绕石棉绳装上焊剂盒一装放焊剂一接通电源，“造渣”工作电压4050V,“电渣”工作电压2025Vf造渣过程形成渣池一电渣过程钢筋端面溶化一切断电源顶压钢筋完成焊接一卸出焊剂拆卸焊盒一拆除夹具。1、焊接钢筋时，用焊接夹具分别钳固上下的待焊接的钢筋，上、下钢筋安装时，中心线要一致。2、安放引弧铁丝球：抬起上钢筋，将预先准备好的铁丝球安放在上。下钢筋焊接端面的中间位置，放下上钢筋，轻压铁丝球，使接触良好。放下钢筋时,要防止铁丝球被压扁变形。3、装上焊剂盒：先在安装焊剂盒底部的位置缠上石棉绳然后再装上焊剂盒，并往焊剂盒满装焊剂。安装焊剂盒时，焊接口宜位于焊剂盒的
11、中部，石棉绳缠绕应严密，防止焊剂泄漏。4、接通电源，引弧造渣：按下开关，接通电源，在接通电源的同时将上钢筋微微向上提，弓燃电弧，同时进行“造渣延时读数，计算造渣通电时间。造渣过程”工作电压控制在4050v之间，造渣通电时间约占整个焊接过程所电时间的3/4。5、“电渣过程”：随着造渣过程结束，即时转入“电渣过程”的同时进行“电渣延时读数”，计算电渣通电时间，并降低上钢筋，把上钢筋的端部插入渣池中，徐徐下送上钢筋，直至“电渣过程”结束。“电渣过程”工作电压控制在2025V之间，电渣通电时间约占整个焊接过程所需时间的1/4。6、顶压钢筋，完成焊接：“电渣过程”延时完成，电渣过程结束，即切断电源，同时迅速顶压钢筋，形成焊接接头。7、卸出焊剂，拆除焊剂盒、石棉绳及夹具。卸出焊剂时，应将料斗卡在剂盒下方，回收的焊剂应除去溶渣及杂物，受潮的焊剂应烘。焙干燥后，可重复使用。8、钢筋焊接完成后，应及时进行焊接接头外观检查，外观检查不合格的接头，应切除重焊。15.3.8隐蔽验收钢筋绑扎完毕后，项目部质检人员应汇同监理、建设单位专业工程师进行钢筋隐蔽验收，重要部位的钢筋验收还应有设计单位和质检站的工程师参加。钢筋工程必须经监理、建设单位检查验收合格后，才能进行下道工序施工。
