《钢材韧性及断裂的原因分析.docx》由会员分享，可在线阅读，更多相关《钢材韧性及断裂的原因分析.docx（6页珍藏版）》请在第壹文秘上搜索。

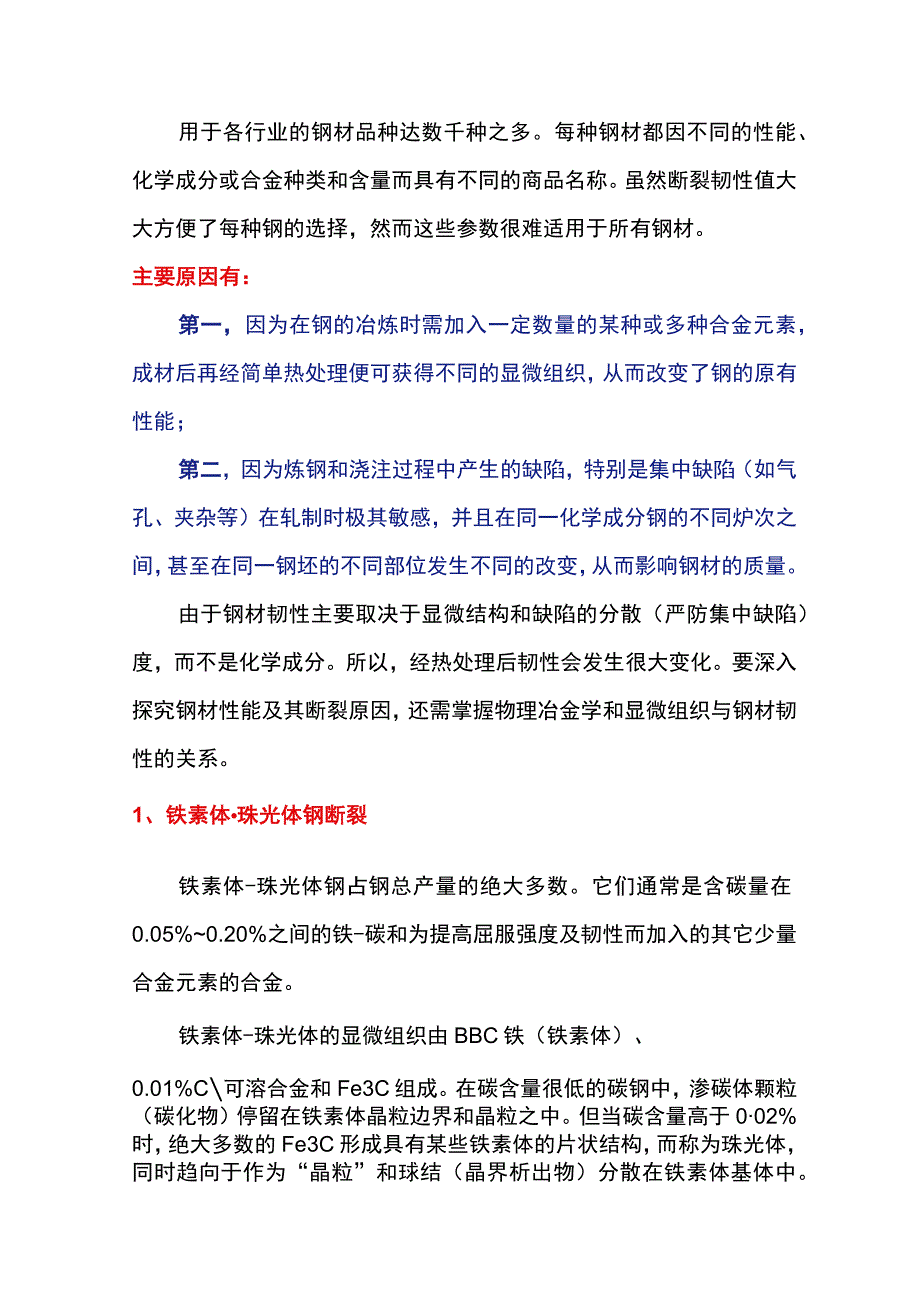

1、用于各行业的钢材品种达数千种之多。每种钢材都因不同的性能、化学成分或合金种类和含量而具有不同的商品名称。虽然断裂韧性值大大方便了每种钢的选择，然而这些参数很难适用于所有钢材。主要原因有：第一，因为在钢的冶炼时需加入一定数量的某种或多种合金元素，成材后再经简单热处理便可获得不同的显微组织，从而改变了钢的原有性能；第二，因为炼钢和浇注过程中产生的缺陷，特别是集中缺陷（如气孔、夹杂等）在轧制时极其敏感，并且在同一化学成分钢的不同炉次之间，甚至在同一钢坯的不同部位发生不同的改变，从而影响钢材的质量。由于钢材韧性主要取决于显微结构和缺陷的分散（严防集中缺陷）度，而不是化学成分。所以，经热处理后韧性会发生

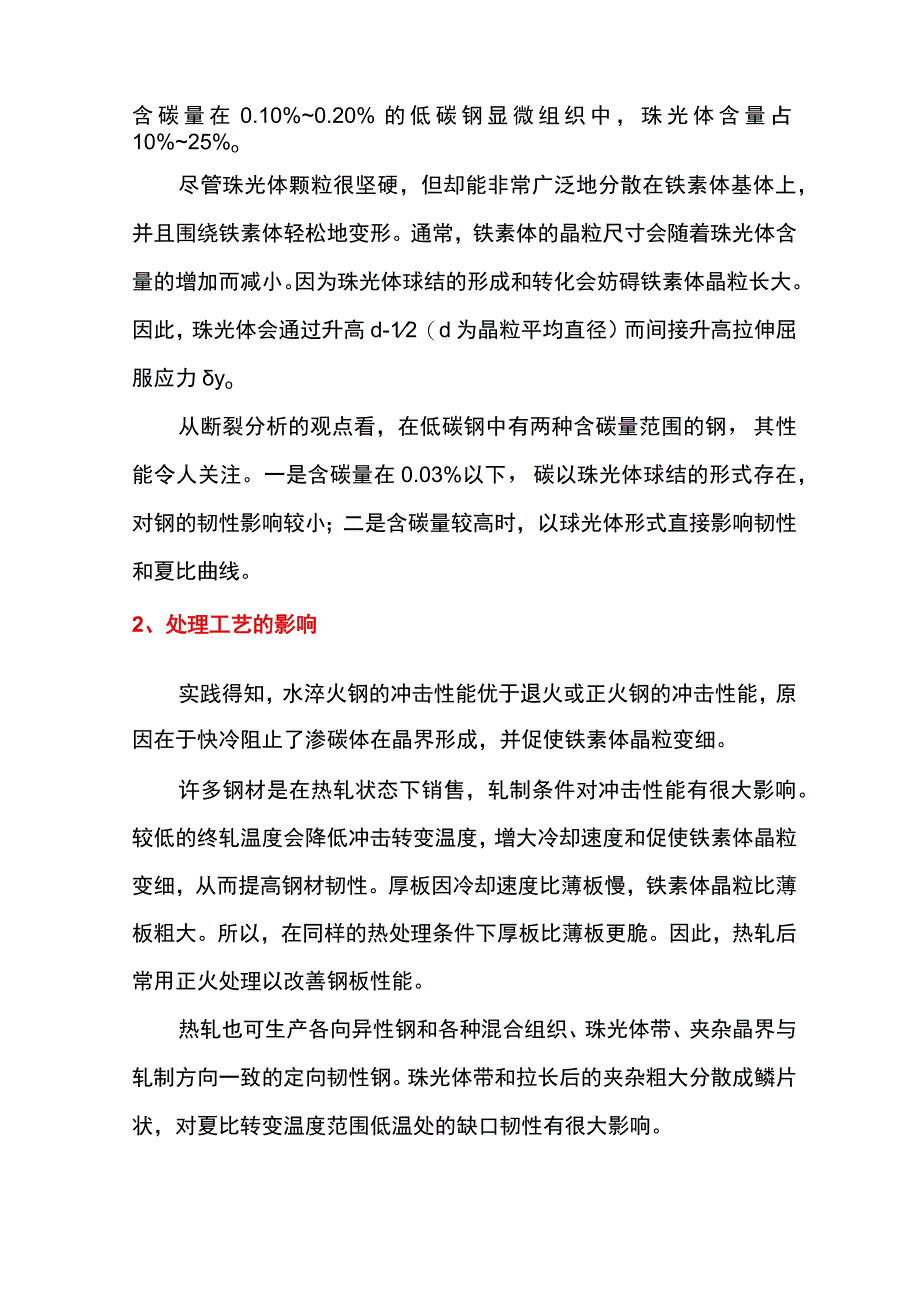

2、很大变化。要深入探究钢材性能及其断裂原因，还需掌握物理冶金学和显微组织与钢材韧性的关系。1、铁素体珠光体钢断裂铁素体-珠光体钢占钢总产量的绝大多数。它们通常是含碳量在0.05%0.20%之间的铁-碳和为提高屈服强度及韧性而加入的其它少量合金元素的合金。铁素体-珠光体的显微组织由BBC铁（铁素体）、0.01%C可溶合金和Fe3C组成。在碳含量很低的碳钢中，渗碳体颗粒（碳化物）停留在铁素体晶粒边界和晶粒之中。但当碳含量高于002%时，绝大多数的Fe3C形成具有某些铁素体的片状结构，而称为珠光体，同时趋向于作为“晶粒”和球结（晶界析出物）分散在铁素体基体中。含碳量在0.10%0.20%的低碳钢显微组
3、织中，珠光体含量占10%25%o尽管珠光体颗粒很坚硬，但却能非常广泛地分散在铁素体基体上，并且围绕铁素体轻松地变形。通常，铁素体的晶粒尺寸会随着珠光体含量的增加而减小。因为珠光体球结的形成和转化会妨碍铁素体晶粒长大。因此，珠光体会通过升高d-12（d为晶粒平均直径）而间接升高拉伸屈服应力yo从断裂分析的观点看，在低碳钢中有两种含碳量范围的钢，其性能令人关注。一是含碳量在0.03%以下，碳以珠光体球结的形式存在，对钢的韧性影响较小；二是含碳量较高时，以球光体形式直接影响韧性和夏比曲线。2、处理工艺的影响实践得知，水淬火钢的冲击性能优于退火或正火钢的冲击性能，原因在于快冷阻止了渗碳体在晶界形成，并

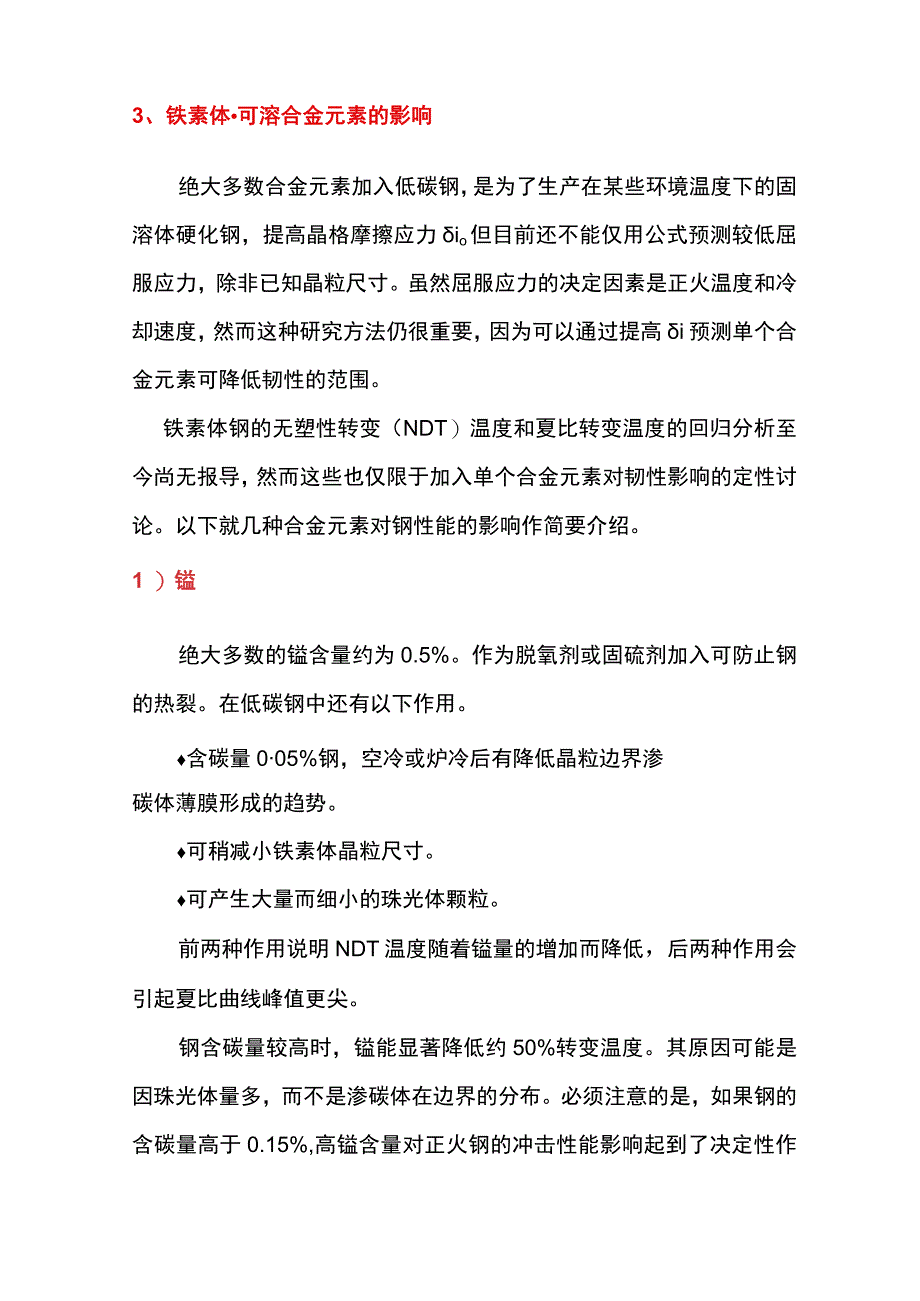

4、促使铁素体晶粒变细。许多钢材是在热轧状态下销售，轧制条件对冲击性能有很大影响。较低的终轧温度会降低冲击转变温度，增大冷却速度和促使铁素体晶粒变细，从而提高钢材韧性。厚板因冷却速度比薄板慢，铁素体晶粒比薄板粗大。所以，在同样的热处理条件下厚板比薄板更脆。因此，热轧后常用正火处理以改善钢板性能。热轧也可生产各向异性钢和各种混合组织、珠光体带、夹杂晶界与轧制方向一致的定向韧性钢。珠光体带和拉长后的夹杂粗大分散成鳞片状，对夏比转变温度范围低温处的缺口韧性有很大影响。3、铁素体可溶合金元素的影响绝大多数合金元素加入低碳钢，是为了生产在某些环境温度下的固溶体硬化钢，提高晶格摩擦应力io但目前还不能仅用公式
5、预测较低屈服应力，除非已知晶粒尺寸。虽然屈服应力的决定因素是正火温度和冷却速度，然而这种研究方法仍很重要，因为可以通过提高i预测单个合金元素可降低韧性的范围。铁素体钢的无塑性转变（NDT）温度和夏比转变温度的回归分析至今尚无报导，然而这些也仅限于加入单个合金元素对韧性影响的定性讨论。以下就几种合金元素对钢性能的影响作简要介绍。1 ）镒绝大多数的镒含量约为0.5%。作为脱氧剂或固硫剂加入可防止钢的热裂。在低碳钢中还有以下作用。含碳量005%钢，空冷或炉冷后有降低晶粒边界渗碳体薄膜形成的趋势。可稍减小铁素体晶粒尺寸。可产生大量而细小的珠光体颗粒。前两种作用说明NDT温度随着镒量的增加而降低，后两种
6、作用会引起夏比曲线峰值更尖。钢含碳量较高时，镒能显著降低约50%转变温度。其原因可能是因珠光体量多，而不是渗碳体在边界的分布。必须注意的是，如果钢的含碳量高于0.15%,高镒含量对正火钢的冲击性能影响起到了决定性作用。因为钢的高淬透性引起奥氏体转变成脆性的上贝氏体，而不是铁素体或珠光体。2）银加入钢中的作用似镒，可改善铁-碳合金韧性。其作用大小取决于含碳量和热处理。在含碳量（约0.02%）很低的钢中，加入量达到2%就能防止热轧态和正火钢晶界渗碳体的形成，同时实质降低开始转变温度TS,升高夏比冲击曲线峰值。进一步增加镁含量，改善冲击韧性效果则降低。如果这时含碳量低至正火后无碳化物出现时，镁对转变
7、温度的影响将变得很有限。在含碳约010%的正火钢中加入镁，最大的好处是细化晶粒和降低游离氮含量，但其机理目前尚不清楚。可能是由于操作为奥氏体的稳定剂从而降低了奥氏体分解的温度。3）磷在纯净的铁-磷合金中，由于铁素体晶界会发生磷偏析降低了抗拉强度Rm而使晶粒之间脆化。此外，由于磷还是铁素体的稳定剂。所以，加入钢中将大大增加i值和铁素体晶粒尺寸。这些作用的综合将使磷成为极其有害的脆化齐IJ,发生穿晶断裂。4）硅钢中加硅是为了脱氧，同时有益于提高冲击性能。如果钢中同时存在镒和铝，大部分硅在铁素体中溶解，同时通过固溶化硬化作用提高io这种作用与加入硅提高冲击性能综合的结果是，在稳定晶粒尺寸的铁-碳合金
8、中按重量百分比加入硅，使50%转变温度升高约44oCo此外，硅与磷相似，是铁素铁的稳定剂，能促进铁素体晶粒长大。按重量百分数计，硅加入正火钢中将提高平均能量转换温度约60oCo5）铝以合金和脱氧剂的作用加入钢中有以下两方面的原因：第一，与溶体中的氮生成AIN,去除游离氮；第二，AIN的形成细化了铁素体晶粒。这两种作用的结果是，每增加01%的铝，将使转变温度降低约40oCo然而，当铝的加入量超过了需要，“固化”游离氮的作用将变弱。6）氧钢中的氧会在晶界产生偏析导致铁合金晶间断裂。钢中氧含量高至0.01%,断裂就会沿着脆化晶粒的晶界产生的连续通道发生。即使钢中含氧量很低，也会使裂纹在晶界集中成核，
9、然后穿晶扩散。解决氧脆化问题的方法是，可加入脱氧剂碳、镒、硅、铝和错，使其和氧结合生成氧化物颗粒，而将氧从晶界去除。氧化物颗粒也是延迟铁素体生长和提高d-2的有利物质。4、含碳量在0.3%0.8%的影响亚共析钢的含碳量在0.3%0.8%,先共析铁素体是连续相并首先在奥氏体晶界形成。珠光体在奥氏体晶粒内形成，同时占显微组织的35%100%此外，还有多种聚集组织在每一个奥氏体晶粒内形成，使珠光体成为多晶体。由于珠光体强度比先共析铁素体高，所以限制了铁素体的流动，从而使钢的屈服强度和应变硬化率随着珠光体含碳量的增加而增加。限制作用随硬化块数量增加，珠光体对先共析晶粒尺寸的细化而增强。钢中有大量珠光体时，形变过程中会在低温和/或高应变率时形成微型解理裂纹。虽然也有某些内部聚集组织断面，但断裂通道最初还是沿着解理面穿行。所以，在铁素体片之间、相邻聚集组织中的铁素体晶粒内有某些择优取向。
