《铸钢件常见热处理工艺.docx》由会员分享，可在线阅读，更多相关《铸钢件常见热处理工艺.docx（6页珍藏版）》请在第壹文秘上搜索。

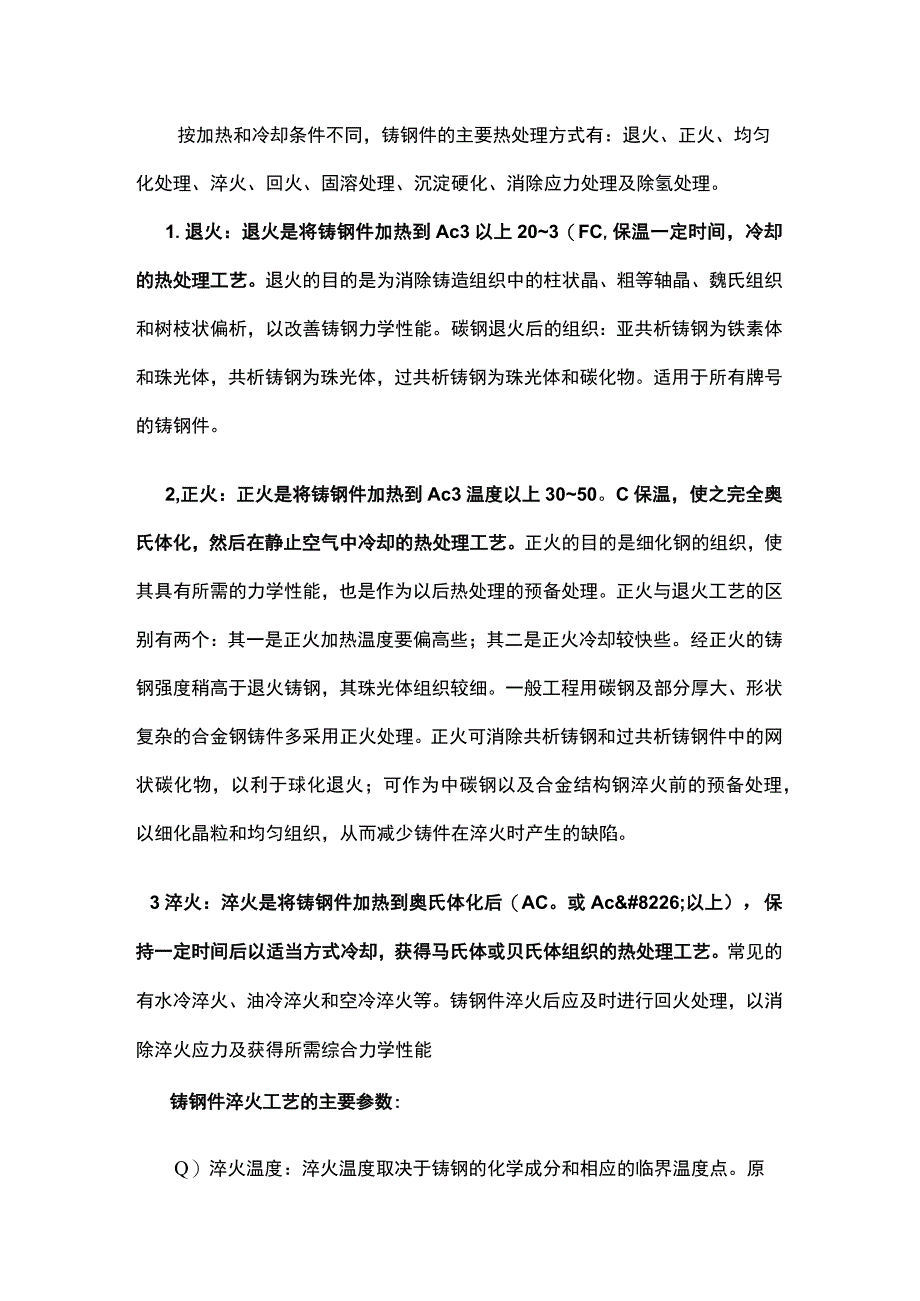

1、按加热和冷却条件不同，铸钢件的主要热处理方式有：退火、正火、均匀化处理、淬火、回火、固溶处理、沉淀硬化、消除应力处理及除氢处理。1.退火：退火是将铸钢件加热到Ac3以上203（FC,保温一定时间，冷却的热处理工艺。退火的目的是为消除铸造组织中的柱状晶、粗等轴晶、魏氏组织和树枝状偏析，以改善铸钢力学性能。碳钢退火后的组织：亚共析铸钢为铁素体和珠光体，共析铸钢为珠光体，过共析铸钢为珠光体和碳化物。适用于所有牌号的铸钢件。2,正火：正火是将铸钢件加热到Ac3温度以上3050。C保温，使之完全奥氏体化，然后在静止空气中冷却的热处理工艺。正火的目的是细化钢的组织，使其具有所需的力学性能，也是作为以后热处
2、理的预备处理。正火与退火工艺的区别有两个：其一是正火加热温度要偏高些；其二是正火冷却较快些。经正火的铸钢强度稍高于退火铸钢，其珠光体组织较细。一般工程用碳钢及部分厚大、形状复杂的合金钢铸件多采用正火处理。正火可消除共析铸钢和过共析铸钢件中的网状碳化物，以利于球化退火；可作为中碳钢以及合金结构钢淬火前的预备处理，以细化晶粒和均匀组织，从而减少铸件在淬火时产生的缺陷。3淬火：淬火是将铸钢件加热到奥氏体化后（AC。或Ac•以上），保持一定时间后以适当方式冷却，获得马氏体或贝氏体组织的热处理工艺。常见的有水冷淬火、油冷淬火和空冷淬火等。铸钢件淬火后应及时进行回火处理，以消除淬火应力及获得所

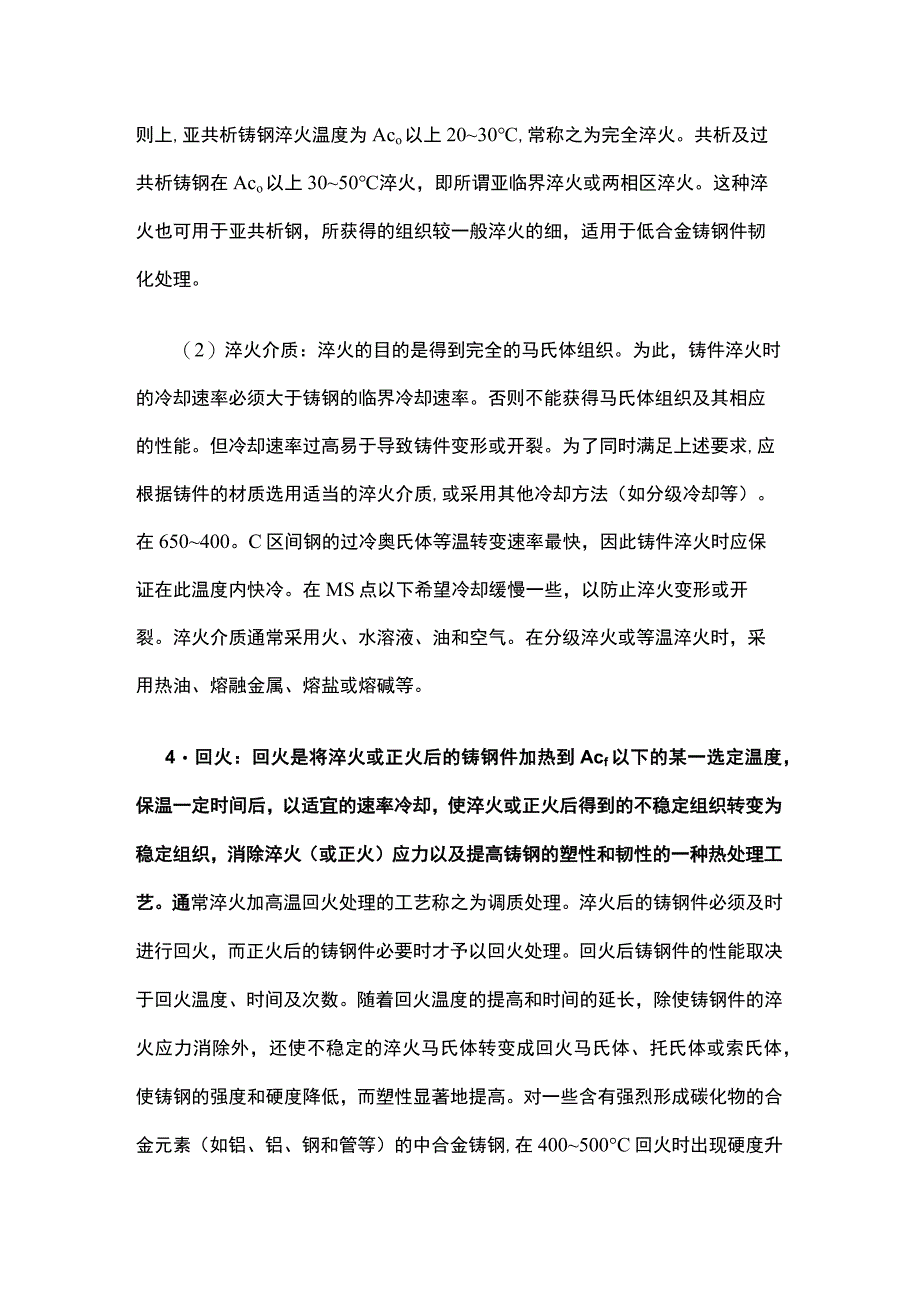

3、需综合力学性能铸钢件淬火工艺的主要参数:Q）淬火温度：淬火温度取决于铸钢的化学成分和相应的临界温度点。原则上,亚共析铸钢淬火温度为Aco以上2030,常称之为完全淬火。共析及过共析铸钢在Aco以上3050淬火，即所谓亚临界淬火或两相区淬火。这种淬火也可用于亚共析钢，所获得的组织较一般淬火的细，适用于低合金铸钢件韧化处理。（2）淬火介质：淬火的目的是得到完全的马氏体组织。为此，铸件淬火时的冷却速率必须大于铸钢的临界冷却速率。否则不能获得马氏体组织及其相应的性能。但冷却速率过高易于导致铸件变形或开裂。为了同时满足上述要求,应根据铸件的材质选用适当的淬火介质,或采用其他冷却方法（如分级冷却等）。在6
4、50400。C区间钢的过冷奥氏体等温转变速率最快，因此铸件淬火时应保证在此温度内快冷。在MS点以下希望冷却缓慢一些，以防止淬火变形或开裂。淬火介质通常采用火、水溶液、油和空气。在分级淬火或等温淬火时，采用热油、熔融金属、熔盐或熔碱等。4回火：回火是将淬火或正火后的铸钢件加热到Acf以下的某一选定温度，保温一定时间后，以适宜的速率冷却，使淬火或正火后得到的不稳定组织转变为稳定组织，消除淬火（或正火）应力以及提高铸钢的塑性和韧性的一种热处理工艺。通常淬火加高温回火处理的工艺称之为调质处理。淬火后的铸钢件必须及时进行回火，而正火后的铸钢件必要时才予以回火处理。回火后铸钢件的性能取决于回火温度、时间及

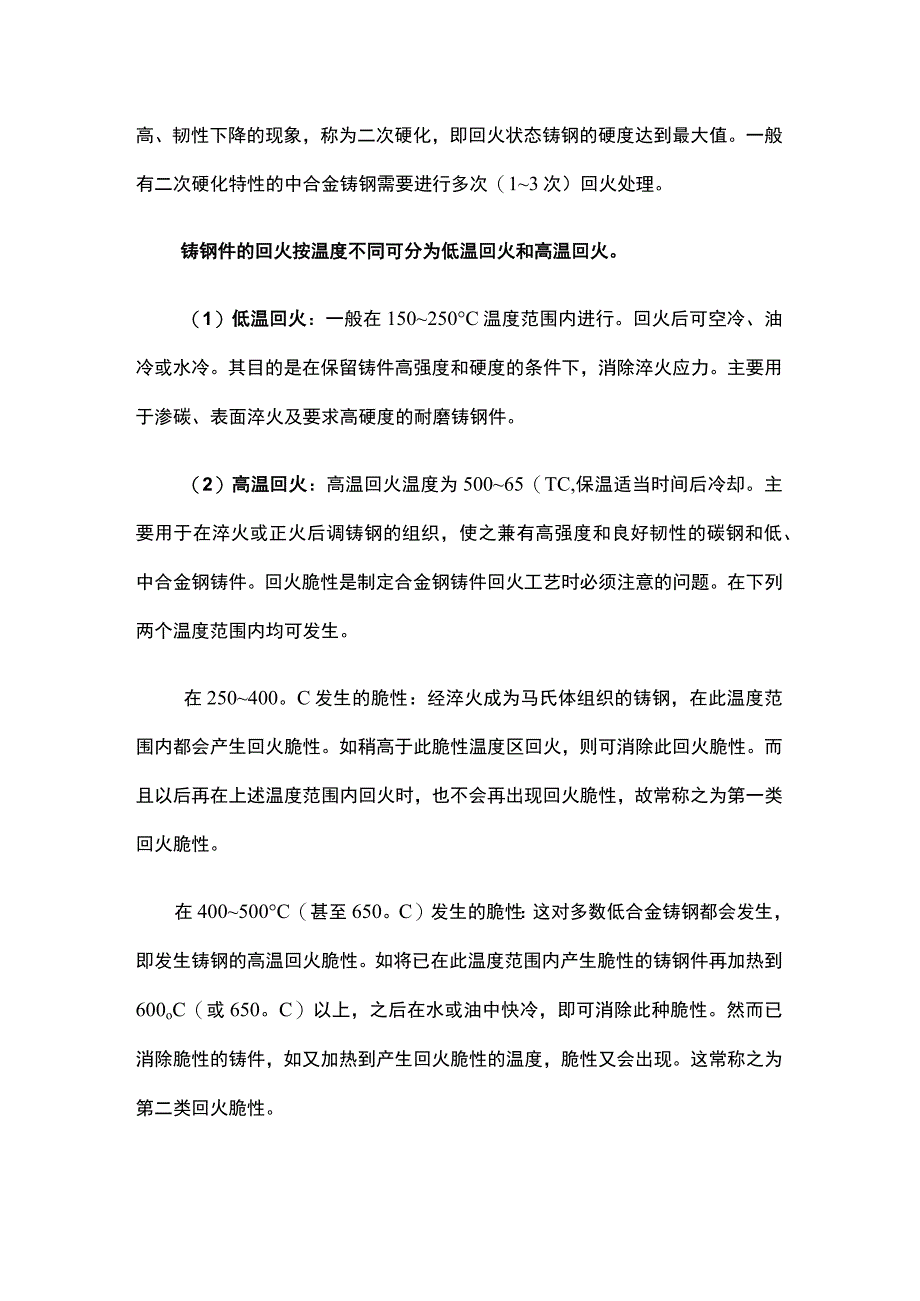

5、次数。随着回火温度的提高和时间的延长，除使铸钢件的淬火应力消除外，还使不稳定的淬火马氏体转变成回火马氏体、托氏体或索氏体，使铸钢的强度和硬度降低，而塑性显著地提高。对一些含有强烈形成碳化物的合金元素（如铝、铝、钢和管等）的中合金铸钢,在400500C回火时出现硬度升高、韧性下降的现象，称为二次硬化，即回火状态铸钢的硬度达到最大值。一般有二次硬化特性的中合金铸钢需要进行多次（13次）回火处理。铸钢件的回火按温度不同可分为低温回火和高温回火。（1）低温回火：一般在150250C温度范围内进行。回火后可空冷、油冷或水冷。其目的是在保留铸件高强度和硬度的条件下，消除淬火应力。主要用于渗碳、表面淬火及要
6、求高硬度的耐磨铸钢件。（2）高温回火：高温回火温度为50065（TC,保温适当时间后冷却。主要用于在淬火或正火后调铸钢的组织，使之兼有高强度和良好韧性的碳钢和低、中合金钢铸件。回火脆性是制定合金钢铸件回火工艺时必须注意的问题。在下列两个温度范围内均可发生。在250400。C发生的脆性：经淬火成为马氏体组织的铸钢，在此温度范围内都会产生回火脆性。如稍高于此脆性温度区回火，则可消除此回火脆性。而且以后再在上述温度范围内回火时，也不会再出现回火脆性，故常称之为第一类回火脆性。在400500C（甚至650。C）发生的脆性：这对多数低合金铸钢都会发生，即发生铸钢的高温回火脆性。如将已在此温度范围内产生脆
7、性的铸钢件再加热到600oC（或650。C）以上，之后在水或油中快冷，即可消除此种脆性。然而已消除脆性的铸件，如又加热到产生回火脆性的温度，脆性又会出现。这常称之为第二类回火脆性。5,固溶处理：固溶处理是将铸件加热至适当温度并保温,使过剩相充分溶解，然后快速冷却以获得过饱和固溶体的热处理工艺。固溶处理的主要目的是使碳化物或其他析出相溶解于固溶体中，获得过饱和的单相组织。一般奥氏体不锈耐热钢、奥氏体镒钢及沉淀硬化不锈耐热钢铸件均需经固溶处理。固溶温度的选择取决于钢种的化学成分和金相图。奥氏体镒钢铸件一般为IoOO1100。C;奥氏体操铭不锈钢铸件为100O1250。铸钢中含碳量越高，难熔合金元素
8、越多，则其固溶温度应越高。含铜的沉淀硬化铸钢，由于铸态有硬质富铜相在冷却过程中沉淀，致使铸钢件硬度升高。为软化组织、改善加工性能，铸钢件需经固溶处理。其固溶温度为900950oCo经快冷后可得到铜的质量分数为1.0%1.5%的过饱和单相组织。6 .沉淀硬化处理（时效处理）：铸件经固溶处理或淬火后，在室温或高于室温的适当温度保温，在过饱和固溶体中形成溶质原子偏聚区和（或）析出弥散分布的强化相而使金属硬化的处理称为沉淀硬化处理（或时效处理）。在高于室温下进行的称为人工时效。其实质是：在较高的温度下，自过饱和固溶体中析出碳化物、氮化物、金属间化合物及其他不稳定的中间相，并弥散分布于基体中，因而使铸钢
9、的综合力学性能和硬度提高。时效处理的温度直接影响铸钢件的最终性能。时效温度过低，沉淀硬化相析出缓慢；温度过高，则因析出相的聚集长大引起过时效，而得不到最佳的性能。所以应根据铸钢件的牌号及规定的性能要求选用时效温度。奥氏体耐热铸钢时效温度一般为550850C,高强度沉淀硬化铸钢为500,时间为14h。含铜的低合金钢和奥氏体耐热钢铸件以及低合金的奥氏体镒钢铸件多采用时效处理。7 .消除应力处理其目的是消除铸造应力、淬火应力和机械加工形成的应力，稳定尺寸。一般加热到Acz以下100200。C保温一定时间，随炉慢冷。铸件的组织没有变化。碳钢、低合金钢或高合金钢铸件均可以进行处理。8 .除氢处理目的是去
10、除氢气，提高铸钢的塑性。加热到170200。C或28032(C,长时间保温进行处理。没有组织变化。主要用于易于产生氢脆倾向的低合金钢铸件。二、钢的整体热处理整体热处理是对工件整体进行穿透加热。常用的方法有退火、正火、淬火和回火钢的退火与正火(1)退火与正火的目的在机器零件和工模具等工件的加工制造过程中，退火和正火经常作为预备热处理工序，安排在铸、锻、焊工序之后、切削(粗)加工之前，用以消除前一工序所带来的某些缺陷，为随后的工序做准备。例如，在铸造或锻造等热加工以后，钢件中不但存在残余应力，而且组织粗大不均匀，成分也有偏析，这样的钢件力学性能低劣，淬火时也容易造成变形和开裂。又如，在铸造或锻造等
11、热加工以后，钢件硬度经常偏低或偏高，而且不均匀，严重影响切削加工性能。退火和正火的主要目的有：调整硬度以便进行切削加工；消除残余应力，防止钢件的变形、开裂；细化晶粒，改善组织以提高钢的力学性能；为最终热处理做好组织准备。（2）退火工艺及应用钢的退火是将钢件加热到适当温度，保温一定时间，然后缓慢冷却，以获得接近平衡组织状态的热处理工艺。完全退火与等温退火完全退火是指将钢件完全奥氏体化（加热至Ac3以上3050）后，随之缓慢冷却，获得接近平衡组织的退火工艺。生产中为提高生产率，一般随炉冷至600。C左右，将工件出炉空冷。为缩短完全退火时间，生产中常采用等温退火工艺，即将钢件加热到Ac3以上3050
12、。亚共析钢）或ACI以上102（C（共析钢、过共析钢）,保温适当时间后，较快冷却到珠光体转变温度区间的适当温度并保持等温，使奥氏体转变为珠光体类组织，然后在空气中冷却的退火工艺。等温退火与完全退火目的相同，但转变较易控制，所用时间比完全退火缩短约1/3,并可获得均匀的组织和性能。特别是对某些合金钢，生产中常用等温退火来代替完全退火或球化退火。球化退火是指将共析钢或过共析钢加热到Acl点以上1020r保温一定时间后，随炉缓冷至室温，或快冷到略低于Arl温度，保温一段时间，然后炉空至600。C左右空冷，使钢中碳化物球状化的退火工艺去应力退火若采用高温退火（如完全退火），也可以更彻底地消除应力，但会使氧化、脱碳严重，还会产生高温变形，故为了消除应力，一般是采用低温退火。
