1、防雷与接地装置的安装要求(一)输电线路的防雷措施1.架设避雷线。使雷直接击在避雷线上，保护输电导线不受雷击。2 .增加绝缘子串的片数加强绝缘。当雷落在线路上，绝缘子串不会有闪络。3 ,减低杆塔的接地电阻。可快速将雷电流引泄入地，不使杆塔电压升太高，避免绝缘子被反击而闪络。4,装设管型接闪器或放电间隙。以限制雷击形成过电压。5 .装设自动重合闸。预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。6 .采用消弧圈接地方式。使单相雷击的接地故障电流能被消弧圈所熄弧,从而故障被自动消除。7 .不同电压等级输电线路，避雷线的设置：500kV及以上全线装设双接闪线，且输电线路愈高，保护角愈小。220330

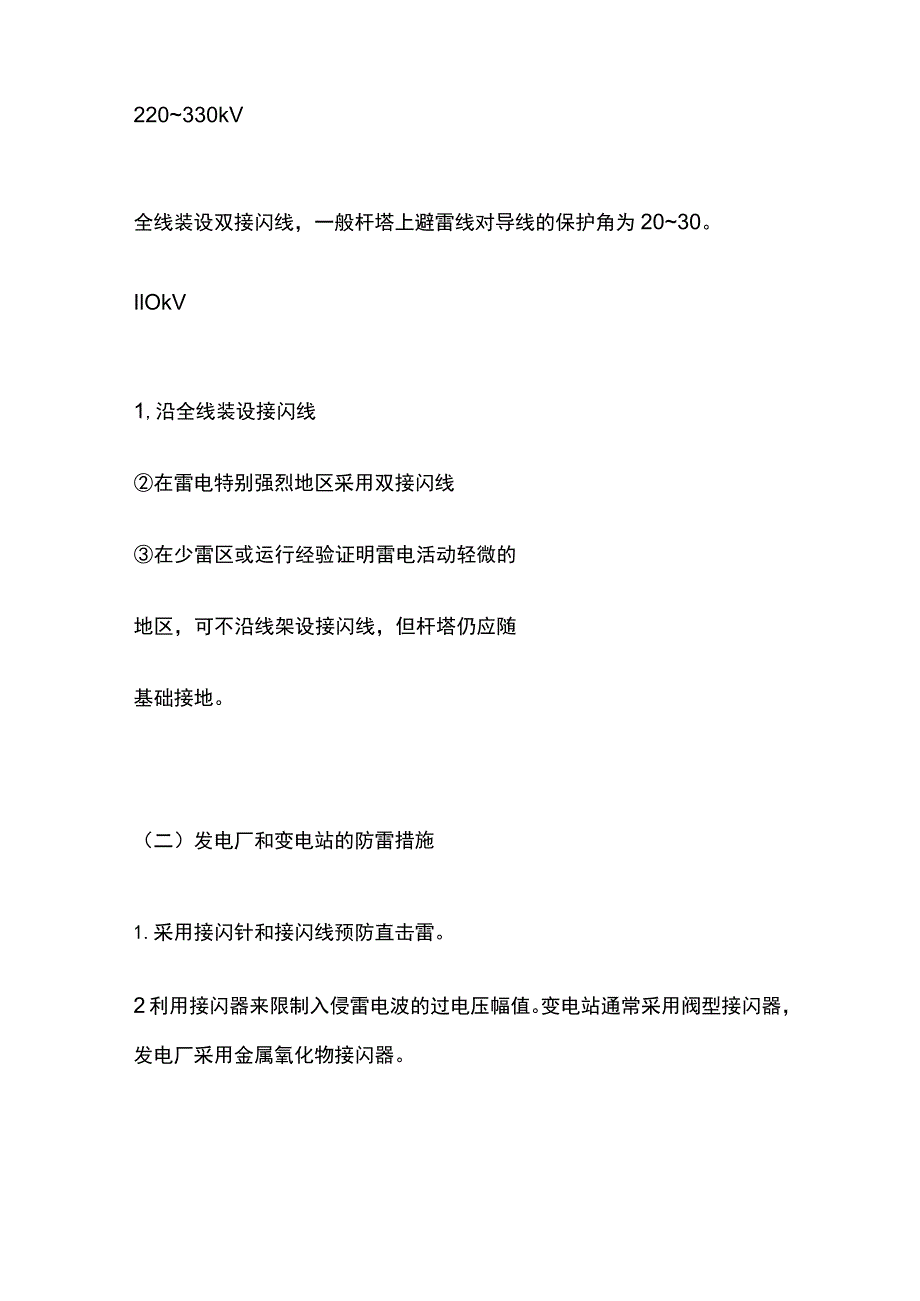

2、kV全线装设双接闪线，一般杆塔上避雷线对导线的保护角为2030。IlOkV1,沿全线装设接闪线在雷电特别强烈地区采用双接闪线在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设接闪线，但杆塔仍应随基础接地。（二）发电厂和变电站的防雷措施1.采用接闪针和接闪线预防直击雷。2利用接闪器来限制入侵雷电波的过电压幅值。变电站通常采用阀型接闪器，发电厂采用金属氧化物接闪器。3.在靠近变电站的一段进线必须架设接闪线,此为进线保护，一般有12kmo二、防雷装置安装要求(二)接闪器的试验测量接闪器的绝缘电阻。测量接闪器的泄漏电流、磁吹接闪器的交流电导电流、金属氧化物接闪器的持续电流。测量金属氧化物接闪器的工
3、频参考电压或直流参考电压，测量FS型阀式接闪器的工频放电电压。三、接地装置的安装要求金属接地极采用镀锌角钢、镀锌钢管、铜棒和铜排等金属材料。四、爆炸和火灾危险环境的接地要求(一)在有爆炸性气体的环境中电气设备接地的要求在有爆炸危险的环境中，电气设备的金属外壳应可靠接地。在有爆炸性气体环境1区内的所有电气设备以及2区内除照明灯具外的其他电气设备，应采用专门的接地线。（二）在有爆炸性粉尘环境中电气设备的接地要求1.有爆炸性粉尘环境内电气设备的金属外壳应可靠接地。爆炸性粉尘环境10区内的所有电气设备，应有专门的接地线。爆炸性粉尘11区内的所有电气设备，可利用有可靠电气连接的金属管线或金属构件作为接地
4、线（PE线），但不得利用输送爆炸危险物质的管道。2.为了提高接地的可靠性，接地干线宜在爆炸危险区域不同方向且不少于两处与接地体相连接。（三）在有火灾危险的环境中电气设备接地要求电气设备的金属外壳应可靠接地。接地干线应有不少于两处与接地体相连五、防静电接地装置的要求1 .防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。只做防静电的接地装置，每一处接地体的接地电阻应符合设计规定。2 .设备、机组、储罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道外不得互相串联接地。3 .连接螺栓不应小子MlO并有防松装置和涂以电力复合脂。4 .容量为50m3及以上的储罐，其接地点不应少于两处，且接地点的问距不应大于30m,并应在罐体底部周围对称与接地体相连，接地体应连接成环形的闭合回路。
