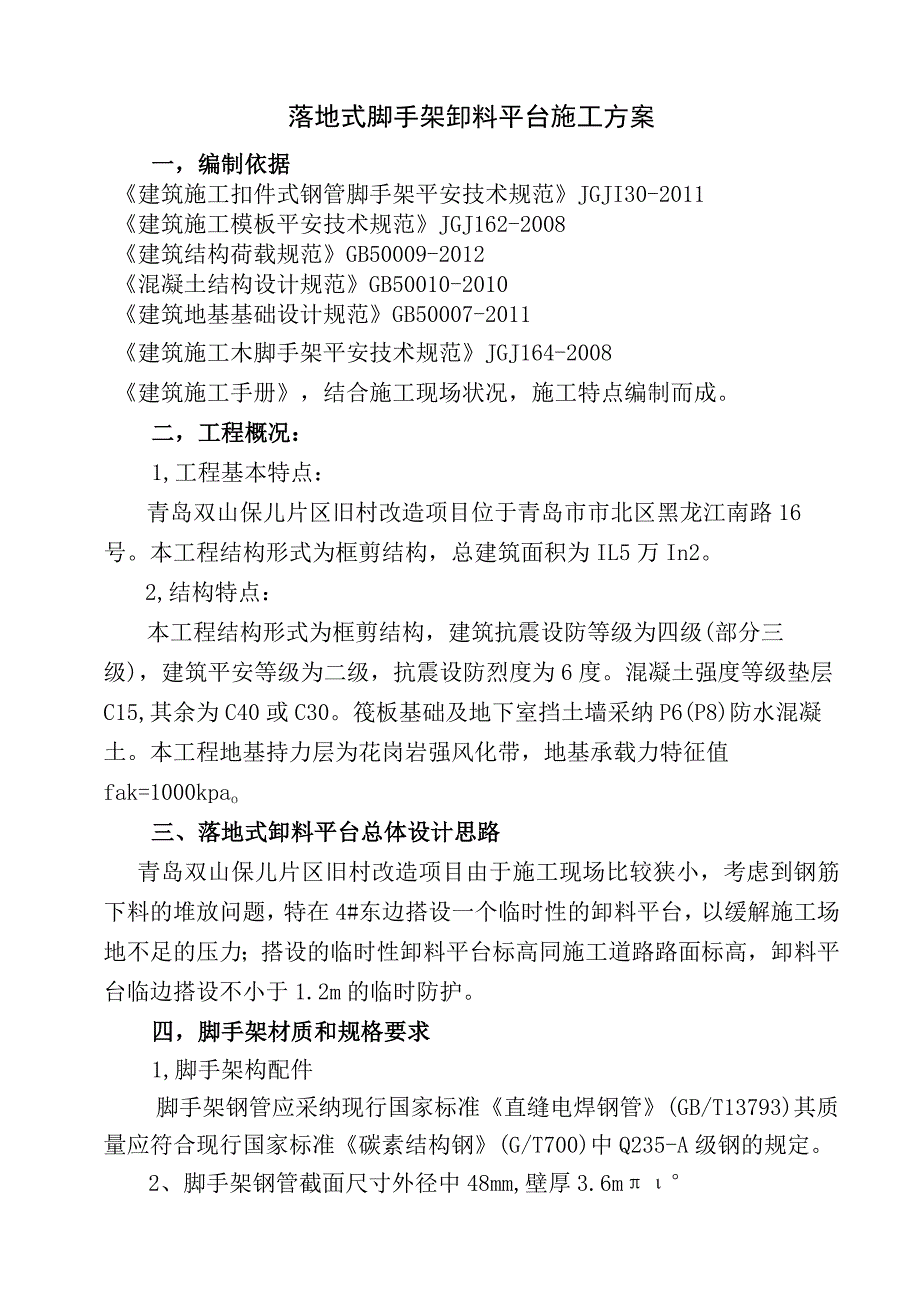

1、落地式脚手架卸料平台施工方案一，编制依据建筑施工扣件式钢管脚手架平安技术规范JGJI30-2011建筑施工模板平安技术规范JGJ162-2008建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010建筑地基基础设计规范GB50007-2011建筑施工木脚手架平安技术规范JGJ164-2008建筑施工手册，结合施工现场状况，施工特点编制而成。二，工程概况：1,工程基本特点：青岛双山保儿片区旧村改造项目位于青岛市市北区黑龙江南路16号。本工程结构形式为框剪结构，总建筑面积为IL5万In2。2,结构特点：本工程结构形式为框剪结构，建筑抗震设防等级为四级(部分三级)，建筑平
2、安等级为二级，抗震设防烈度为6度。混凝土强度等级垫层C15,其余为C40或C30。筏板基础及地下室挡土墙采纳P6(P8)防水混凝土。本工程地基持力层为花岗岩强风化带，地基承载力特征值fak=1000kpao三、落地式卸料平台总体设计思路青岛双山保儿片区旧村改造项目由于施工现场比较狭小，考虑到钢筋下料的堆放问题，特在4#东边搭设一个临时性的卸料平台，以缓解施工场地不足的压力；搭设的临时性卸料平台标高同施工道路路面标高，卸料平台临边搭设不小于1.2m的临时防护。四，脚手架材质和规格要求1,脚手架构配件脚手架钢管应采纳现行国家标准直缝电焊钢管(GB/T13793)其质量应符合现行国家标准碳素结构钢(

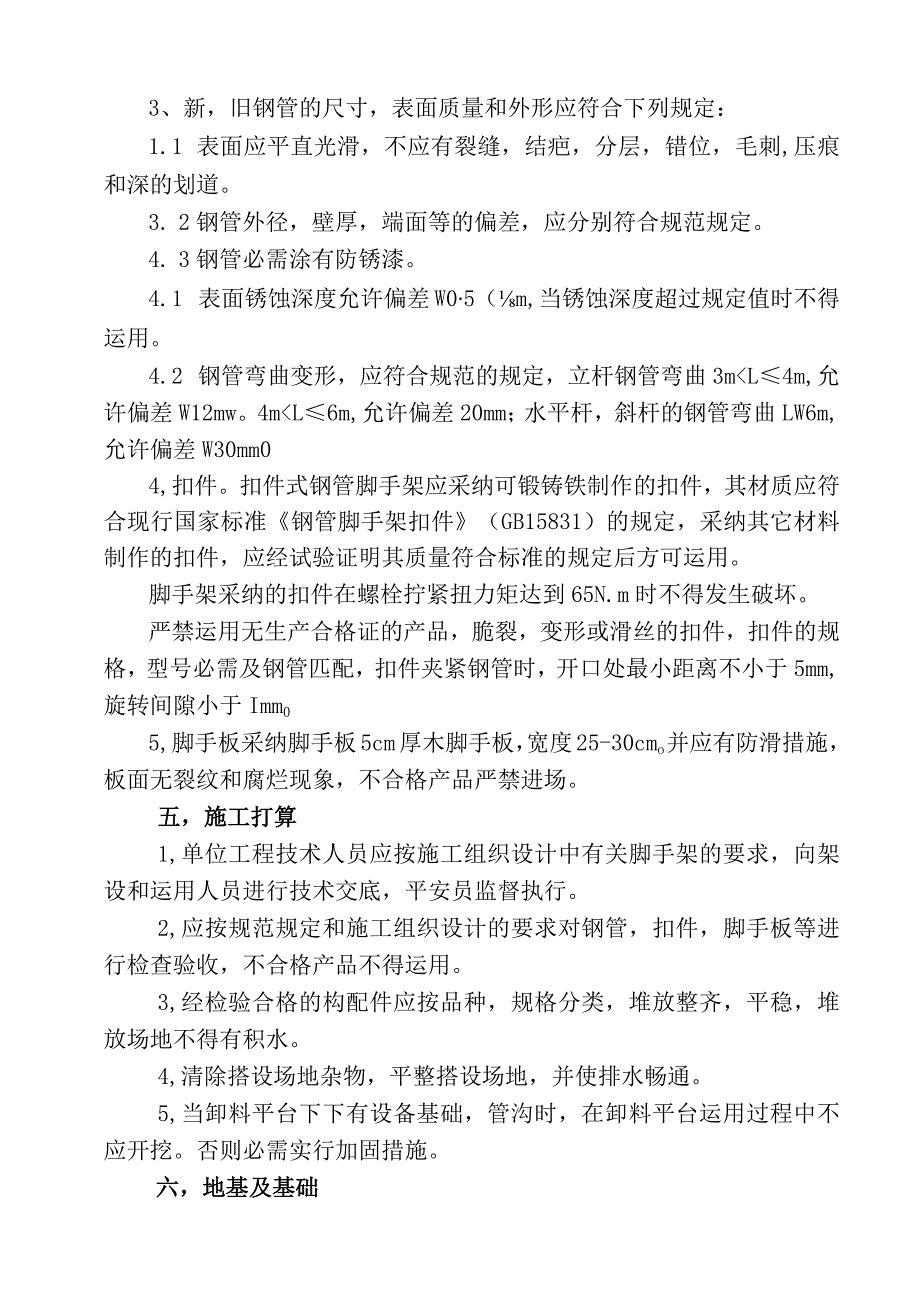

3、G/T700)中Q235-A级钢的规定。2、脚手架钢管截面尺寸外径中48mm,壁厚3.6m3、新，旧钢管的尺寸，表面质量和外形应符合下列规定：1.1 表面应平直光滑，不应有裂缝，结疤，分层，错位，毛刺,压痕和深的划道。3. 2钢管外径，壁厚，端面等的偏差，应分别符合规范规定。4. 3钢管必需涂有防锈漆。4.1 表面锈蚀深度允许偏差W05（m,当锈蚀深度超过规定值时不得运用。4.2 钢管弯曲变形，应符合规范的规定，立杆钢管弯曲3mL4m,允许偏差W12mw。4mL6m,允许偏差20mm；水平杆，斜杆的钢管弯曲LW6m,允许偏差W30mm04,扣件。扣件式钢管脚手架应采纳可锻铸铁制作的扣件，其材质
4、应符合现行国家标准钢管脚手架扣件（GB15831）的规定，采纳其它材料制作的扣件，应经试验证明其质量符合标准的规定后方可运用。脚手架采纳的扣件在螺栓拧紧扭力矩达到65N.m时不得发生破坏。严禁运用无生产合格证的产品，脆裂，变形或滑丝的扣件，扣件的规格，型号必需及钢管匹配，扣件夹紧钢管时，开口处最小距离不小于5mm,旋转间隙小于Imm05,脚手板采纳脚手板5cm厚木脚手板，宽度25-30cmo并应有防滑措施，板面无裂纹和腐烂现象，不合格产品严禁进场。五，施工打算1,单位工程技术人员应按施工组织设计中有关脚手架的要求，向架设和运用人员进行技术交底，平安员监督执行。2,应按规范规定和施工组织设计的要

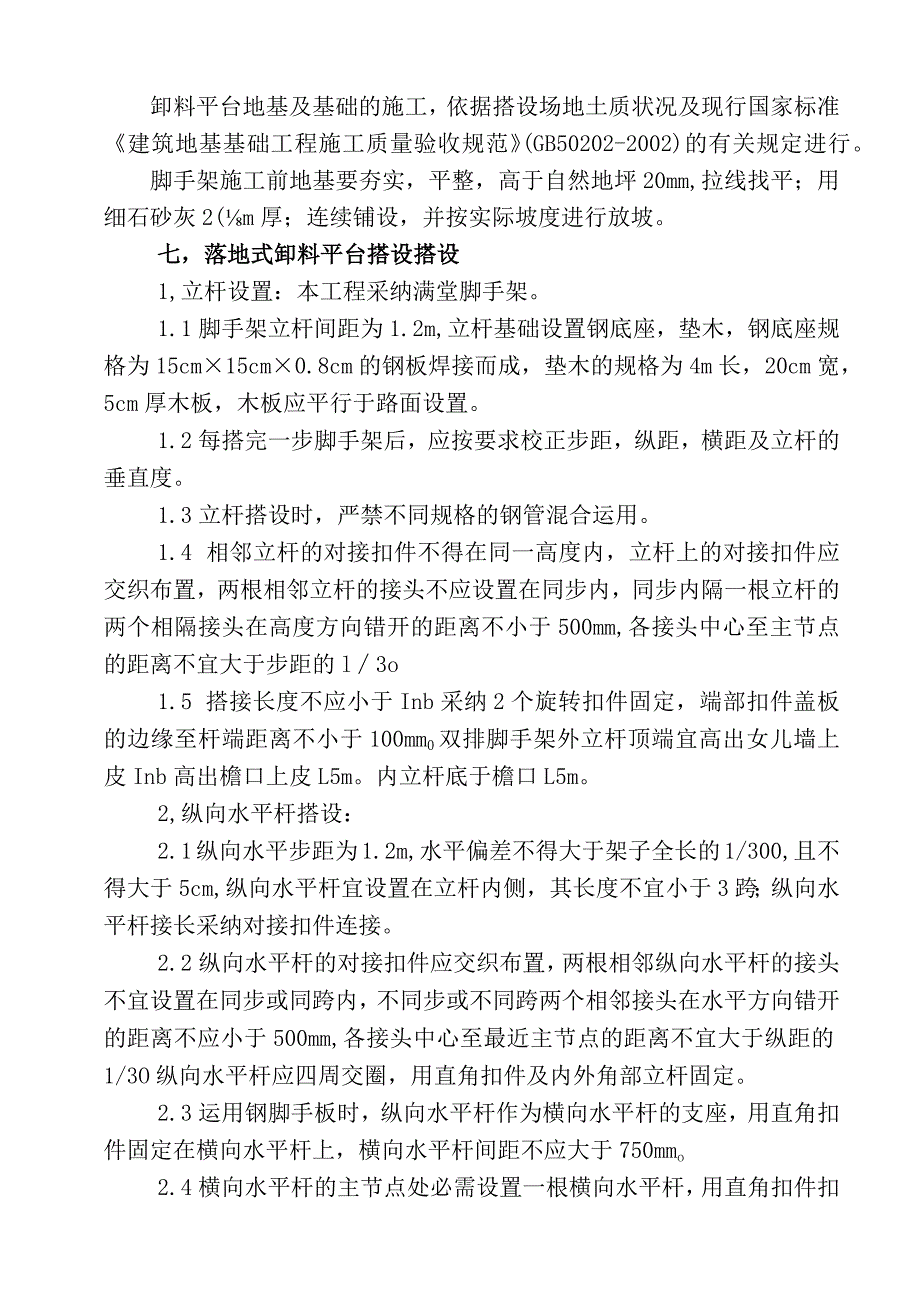

5、求对钢管，扣件，脚手板等进行检查验收，不合格产品不得运用。3,经检验合格的构配件应按品种，规格分类，堆放整齐，平稳，堆放场地不得有积水。4,清除搭设场地杂物，平整搭设场地，并使排水畅通。5,当卸料平台下下有设备基础，管沟时，在卸料平台运用过程中不应开挖。否则必需实行加固措施。六，地基及基础卸料平台地基及基础的施工，依据搭设场地土质状况及现行国家标准建筑地基基础工程施工质量验收规范(GB50202-2002)的有关规定进行。脚手架施工前地基要夯实，平整，高于自然地坪20mm,拉线找平；用细石砂灰2(m厚；连续铺设，并按实际坡度进行放坡。七，落地式卸料平台搭设搭设1,立杆设置：本工程采纳满堂脚手架
6、。1.1脚手架立杆间距为1.2m,立杆基础设置钢底座，垫木，钢底座规格为15cm15cm0.8cm的钢板焊接而成，垫木的规格为4m长，20cm宽，5cm厚木板，木板应平行于路面设置。1.2每搭完一步脚手架后，应按要求校正步距，纵距，横距及立杆的垂直度。1.3立杆搭设时，严禁不同规格的钢管混合运用。1.4 相邻立杆的对接扣件不得在同一高度内，立杆上的对接扣件应交织布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm,各接头中心至主节点的距离不宜大于步距的l3o1.5 搭接长度不应小于Inb采纳2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不
7、小于100mm0双排脚手架外立杆顶端宜高出女儿墙上皮Inb高出檐口上皮L5m。内立杆底于檐口L5m。2,纵向水平杆搭设：2.1纵向水平步距为1.2m,水平偏差不得大于架子全长的1/300,且不得大于5cm,纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长采纳对接扣件连接。2.2纵向水平杆的对接扣件应交织布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3O纵向水平杆应四周交圈，用直角扣件及内外角部立杆固定。2.3运用钢脚手板时，纵向水平杆作为横向水平杆的支座，用直角
8、扣件固定在横向水平杆上，横向水平杆间距不应大于750mmo2.4横向水平杆的主节点处必需设置一根横向水平杆，用直角扣件扣接且严禁拆除。2.5作业层上非主节点处的横向水平杆，宜依据据支承脚手板的须要等间距设置，最大间距不应大于纵距的l2o2.6运用钢脚手板时，脚手架的横向水平杆两端均应采纳直角扣件固定在纵向水平杆上；3,纵向，横向扫地杆。脚手架必需设置纵，横向扫地杆。纵向扫地杆采纳直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦采纳扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度上时，必需将高处的纵向扫地杆向低处延长两跨及立杆固定，凹凸差不大于1m。靠边坡上方的立杆轴
9、线到边坡的距离不大于500mmO4,剪刀撑，横向斜撑4.1满堂脚手架外排架应设剪刀撑及横向斜撑。4.2每道剪刀撑跨越立杆的根数为5根，每道剪刀撑宽度为4跨，且不小于6m,斜杆及地面的倾角宜在45-60度之间。4.3剪刀撑横向斜撑搭设随立杆，纵向和横向水平杆等同步搭设，底层斜杆下端均必需支承在垫板上。5,扣件安装51扣件规格必需及钢管外径48相同。5.2螺栓拧扭力矩不小于40N.m,且不大于65N.m5.3在主节点处固定横向水平杆，纵向水平杆，剪刀撑。横向斜撑等用的直角扣件，旋转扣件的中心点的相互距离不大于150mmo7.4对接扣件开口应朝内。5.5各杆件端头伸出扣件盖板边缘的长度不小于100m
10、mo八，脚手板的铺设要求：1,脚手板要铺满，铺稳。2,脚手板应设置在三根横向水平杆上，应将脚手板两端及其牢靠固定，严防倾斜。脚手板对接平铺时，接头处必需设两根横向水平杆，脚手板外伸长为260mm,300wm,脚手板搭接铺设时，接头必需支在横向水平杆上，搭接长度为200mm,其伸出横向水平杆的长度不小于100mmo3,作业层端部脚手板探头长度为150mm,其板两端均应及支承杆牢靠地固定。4,脚手板探头用直径3.2mm的镀锌钢丝进行固定在支承杆件上。5,在拐角，斜道平台处的脚手板，应及横向水平杆牢靠连接，防止滑动。九，卸料平台搭设依次：脚手架施工组织设计一平安技术交底f脚手架基础处理一位线检查一铺
11、设木垫板f设置钢底座f设立杆f设扫地杆f设第一步纵向水平杆一设抛撑一设第二步纵向水平杆一设连墙件一逐根拆除抛撑十，卸料平台搭设要求：1,卸料平台搭设的不坚固，不稳定造成施工中的伤亡事故，同时还必需符合节约的原则，因此一般应满意平安要求。2,要有足够的坚固性和稳定性，保证在施工期间对所规定的荷载或气候条件的影响下不变形，不摇摆，不倾斜，能保证作业人身平安。3,要有足够的满意堆料，运输，操作和行走的要求。4,要因地制宜，就地取材，量材运用，尽量节约用料。5,扣件的安装应留意开口朝向，用于连接纵向水平杆的对接扣件，开口应朝架子内侧，螺栓向上，避开开口朝上，以防雨水进入。6,装螺栓时应留意将根部放正和
12、保持适当的拧紧程度，这对脚手架的承载实力，稳定性能平安影响很大，螺栓拧得不紧固不好，但拧得过紧会使扣件和螺栓断裂，所以螺栓的松紧必需适度，要求扭力矩限制在不小于40N.m,且不大于65N.m0十一，平安留意事项1,操作人员必需经有关部门培训及检查合格后持证上岗。2,进入施工现场必需戴好平安帽，高处作业必需正确运用平安市。3,不得从高处往下抛掷架杆扣件等物件。4,仔细遵守劳动纪律和规范规程，不违章指挥，不违章作业。5,工作时相互团结，相互监督，留意人身平安。6,脚手架搭设必需在同一指挥下，严格按施工方案规定的程序操作。7,遇有六级以上大风，大雾，大雨天气暂停脚手架作业，雨后进行操作要有防滑措施。
13、8,不得单人进行装设较重的杆件和其他易发生失衡脱手碰撞，滑跌等担心全的作业。9,搭设中不得随意变更构件设置或构件间距尺寸过大，若有实际须要对构件作调整和变更时应提交技术人员解决。十二，平安防护措施1,本工程卸料平台外部运用绿色密团网进行全封闭防护，张挂于外立杆内侧，网间搭接用黄色尼龙绳绑扎固定。4,基坑临边防护，采纳48mm钢管0.6XL2双层防护栏杆，然后挂密目网，连续设置。十三，附件：1,搭设卸料平台场地现状图。2,卸料平台计算书搭设卸料平台场地现状图临时性卸料平台搭设场地长24m,宽4.2左右，及施工路面高差4m。落地式卸料平台扣件钢管支撑架计算书依据规范：建筑施工扣件式钢管脚手架平安技
14、术规范JGJ130-2011建筑施工模板平安技术规范JGJ162-2008建筑结构荷载规范GB50009-2012钢结构设计规范GB50017-2003混凝土结构设计规范GB50010-2010建筑地基基础设计规范GB50007-2011建筑施工木脚手架平安技术规范JGJ164-2008计算参数：钢管强度为205.0Nmm2,钢管强度折减系数取1.00。模板支架搭设高度为4.0m,立杆的纵距b=l.00m,立杆的横距1=1.00m,立杆的步距h=l.20mo脚手板自重0.30kNm2,栏杆自重015kNm,材料最大堆放荷载5.00kNm2,施工活荷载2.50kNm20地基承载力标准值230kN
