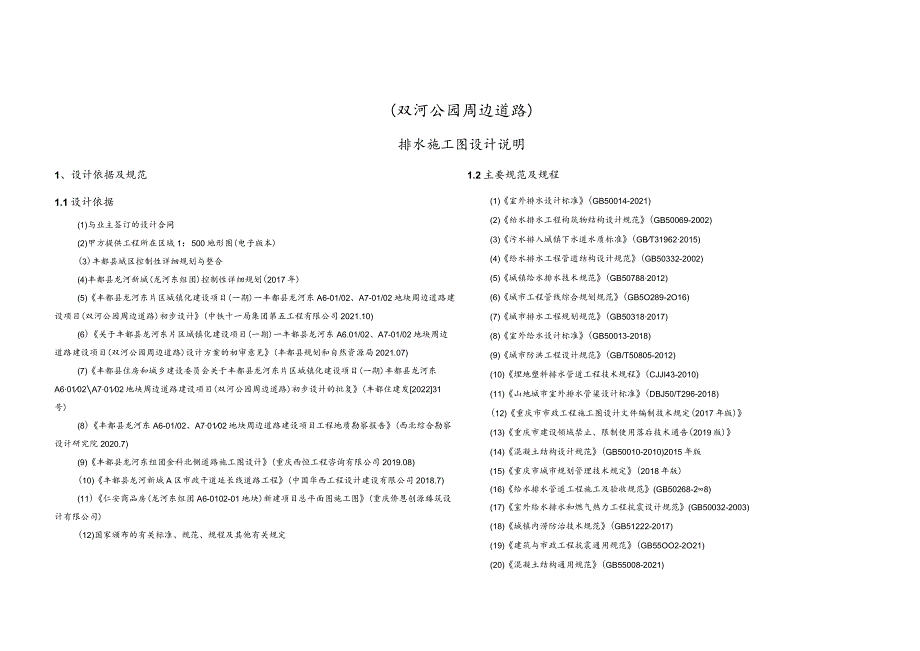

1、(双河公园周边道路)排水施工图设计说明1、设计依据及规范1.1设计依据(1)与业主签订的设计合同(2)甲方提供工程所在区域1：500地形图(电子版本)(3)丰都县城区控制性详细规划与整合(4)丰都县龙河新城(龙河东组团)控制性详细规划(2017年)(5)丰都县龙河东片区城镇化建设项目(一期)一丰都县龙河东A6-01/02、A7-01/02地块周边道路建设项目(双河公园周边道路)初步设计(中铁十一局集团第五工程有限公司2021.10)(6)关于丰都县龙河东片区城镇化建设项目(一期)一丰都县龙河东A6.01/02、A7-01/02地块周边道路建设项目(双河公园周边道路)设计方案的初审意见(丰都县规
2、划和自然资源局2021.07)(7)丰都县住房和城乡建设委员会关于丰都县龙河东片区城镇化建设项目(一期)丰都县龙河东A60102A70102地块周边道路建设项目(双河公园周边道路)初步设计的批复(丰都住建发202231号)(8)丰都县龙河东A6-01/02、A70102地块周边道路建设项目工程地质勘察报告(西北综合勘察设计研究院2020.7)(9)丰都县龙河东组团金科北侧道路施工图设计(重庆西恒工程咨询有限公司2019.08)(10)丰都县龙河新城A区市政干道延长线道路工程(中国华西工程设计建设有限公司2018.7)(11)仁安商品房(龙河东组团A6-0102-01地块)新建项目总平面图施工图
3、(重庆侨恩创源臻筑设计有限公司)(12)国家颁布的有关标准、规范、规程及其他有关规定1.2主要规范及规程(1)室外排水设计标准(GB50014-2021)(2)绐水排水工程构筑物结构设计规范(GB50069-2002)(3)污水排入城镇下水道水质标准(GBT319622015)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)城镇给水排水技术规范(GB507882012)(6)城市工程管线综合规划规范(GB5O289-2O16)(7)城市排水工程规划规范(GB503182017)(8)室外给水设计标准(GB50013-2018)(9)城市防洪工程设计规范(GB/T50805-
4、2012)(10)埋地塑料排水管道工程技术规程(CJJI43-2010)(11)山地城市室外排水管渠设计标准(DBJ50/T296-2018)(12)重庆市市政工程施工图设计文件编制技术规定(2017年版)(13)重庆市建设领域禁止、限制使用落后技术通告(2019版)(14)混凝土结构设计规范(GB50010-2010)2015年版(15)重庆市城市规划管理技术规定(2018年版)(16)给水排水管道工程施工及验收规范(GB50268-28)(17)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(18)城镇内涝防治技术规范(GB51222-2017)(19)建筑与市政工程抗

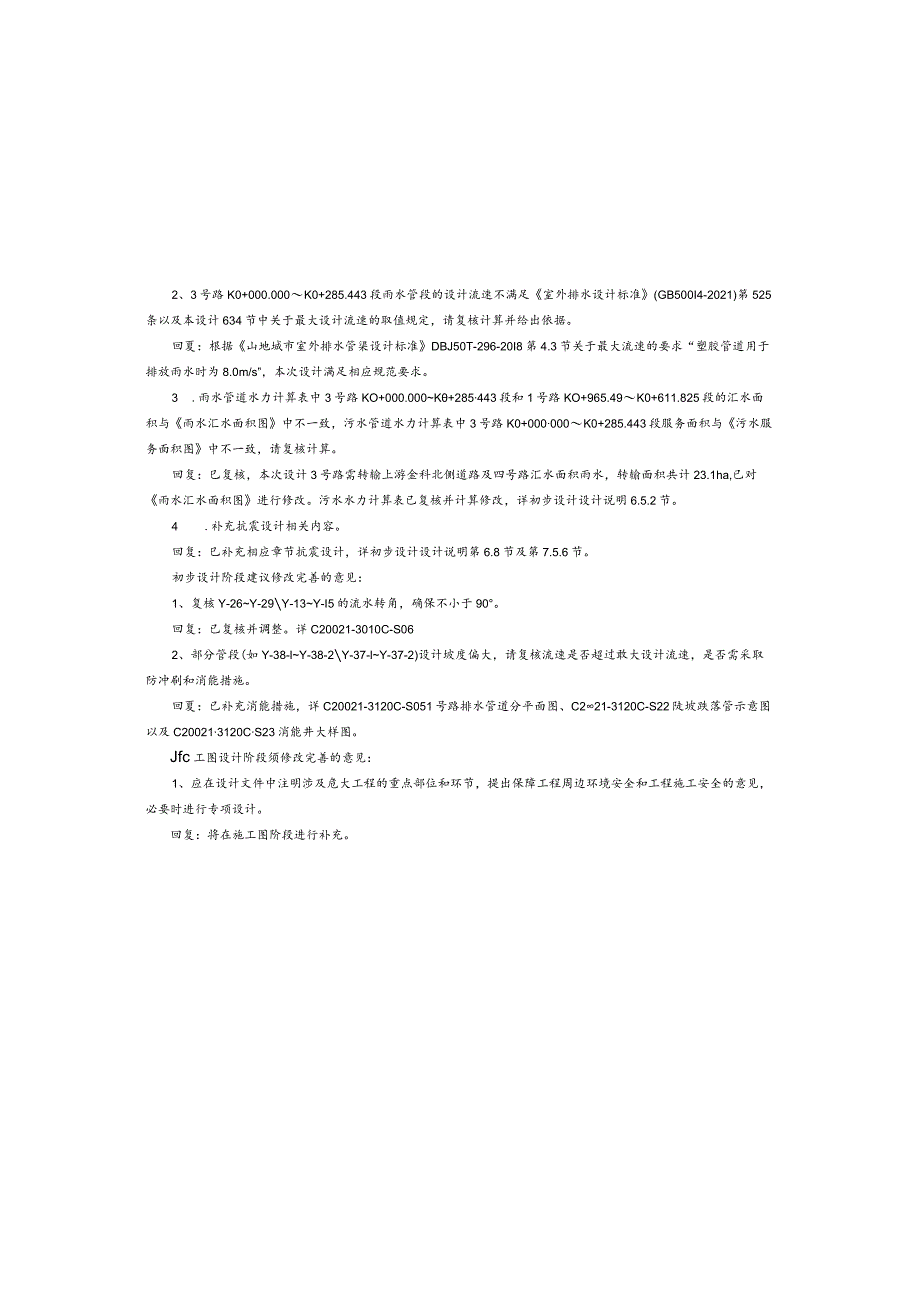

5、震通用规范(GB55OO2-2O21)(20)混凝土结构通用规范(GB55008-2021)(21)适用于本工程的国家其它现行规范、规程等2、3号路K0+000.000K0+285.443段雨水管段的设计流速不满足室外排水设计标准(GB500I4-2021)第525条以及本设计634节中关于最大设计流速的取值规定，请复核计算并给出依据。回夏：根据山地城市室外排水管渠设计标准DBJ50T-296-20I8第4.3节关于最大流速的要求“塑胶管道用于排放雨水时为8.0m/s”，本次设计满足相应规范要求。3 .雨水管道水力计算表中3号路KO+000.000K+285443段和1号路KO+965.49K
6、0+611.825段的汇水面积与雨水汇水面积图中不一致，污水管道水力计算表中3号路K0+000000K0+285.443段服务面积与污水服务面积图中不一致，请复核计算。回复：巳复核，本次设计3号路需转输上游金科北侧道路及四号路汇水面积雨水，转输面积共计23.1ha,已对雨水汇水面积图进行修改。污水水力计算表已复核并计算修改，详初步设计设计说明6.5.2节。4 .补充抗震设计相关内容。回复：巳补充相应章节抗震设计，详初步设计设计说明第6.8节及第7.5.6节。初步设计阶段建议修改完善的意见：1、复核Y-26Y-29Y-13Y-I5的流水转角，确保不小于90。回复：已复核并调整。详C20021-3
7、010C-S062、部分管段(如Y-38-lY-38-2Y-37-lY-37-2)设计坡度偏大，请复核流速是否超过敢大设计流速，是否需采取防冲刷和消能措施。回夏：已补充消能措施，详C20021-3120C-S051号路排水管道分平面图、C221-3120C-S22陡坡跌落管示意图以及C200213120CS23消能井大样图。Jfc工图设计阶段须修改完善的意见：1、应在设计文件中注明涉及危大工程的重点部位和环节，提出保障工程周边环境安全和工程施工安全的意见，必要时进行专项设计。回复：将在施工图阶段进行补充。5、设计概况5.1设计标准及参数表1技术标准和设计参数2、工程概况及现状(1)工程概况1号
8、路为东西向城市支路，西起龙城大道，起点桩号K0+000,由西向东延伸，依次与2号路、3号路平交后，止于互连互通3号路，终点桩号K0+965.498,道路设计全长965.498m,全线共设4处平面交叉口。其中起终点交叉口均未在本次设计范围。3号路北起1号路，起点桩号K0+0,由北向南延伸，止于金科北侧道路，终点桩号K0+309.443,道路设计全长309.443m,全线共设2处平面交叉口。1、3号路均为城市支路，双向两车道，设计时速为20Kmh,标准路幅宽度16m。其中两侧车行道各宽4m,人行道各宽4m。2条道路全线均为一直线，无带超高加宽设计，满足道路设计相关规范要求。(2)排水现状本次设计道
9、路范围内地块为在开发地块，暂无污水排出，雨水散排。龙城大道北延伸段东侧设计有一根dl000雨水管及一根d400污水管，雨、污水均自南向北排入八号路排水系统；互连互通三号路西侧设计有一根d22OO雨水管及一根d400污水管，雨、污水均自南向北排入八号路揖水系统；金科北侧道路北侧设计有一根d400dl000雨水管道，南侧设计有一根d500污水管道，雨水自东向西排入2号路及龙城大道雨水系统，污水自东向西排入龙城大道污水系统。3、设计范围和原则本次设计内容为1号路及3号路范围内的排水管网设计，包括雨、污水管道、临时排水等，不包括污水临时处理设施。设计揖水体制采用雨、污分流制。不得使用淘汰产品及与国家产
10、业政策不符的材料和产品。4、初步设计审查意见执行情况初步设计阶段须修改完善的意见：1.雨水量计算中应明确本项目各条路雨水系统的具体暴雨重现期取值标准。回复：巳明确，本次设计暴雨重现期取3年，详初步设计设计说明第6.41节。分类分项技术标准排水体制雨、污水分流制，雨、污水管网分别自成体系。基本设计参数根据山地城市室外排水管渠设计标准（DBJ50/T296-2018）,本项目塑料管渠而水最大设计流速定为8ms,污水最大设计流速为6ms雨水管道按满流设计污水按非满流设计管径400最大设计充满度0.65：管径500最大设计充满度0.70：排水管道采用管顶平接粗接系数n塑料排水管道取0010,钢筋混凝土
11、管取OoI3雨水系统暴雨强度q采用采用重庆市丰都暴雨强度脩订公式.Q=（,+8.422茂曲秒公物设计暴雨重现期P周边地块取5年，一股路面取3年母合径流系数0.7地面集水时间tl根据汇水面积和地形取5min汇水面积F（ha）分地块计算污水系统地下水常规情况及地下水位不高时地下水入渗系数取L05,当勘案地下水位高于污水管基础以上取Llo人均污水量生活污水捽放量按生活给水量的85%计。根据丰都县龙河新城（龙河东组团部分）控制性详细规划，人均用水指标400升/人日.人均污水量340升/人日。设计污水流量QimxQniaxsQavvxK/最高日平均时污水流量QaveQaVe=qx流域面积(km*)/(2
12、43600)(LZs)污水总变化系数KZ按&室外排水设计规范中规定内插选取5.2 雨水管道设计5.2.1 雨水管道平面布置1号路、3号路路辐宽度均为16m,雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性。雨水管单侧布置于人行道下，雨水管管中心距路绿石1.2m。雨水管线具体布置位置详见综合管网标准横断面图。1号路K0+965.49KO+611.825段汇水面积为33.59ha（包括转输雨水汇水面积2807ha）,雨水管道规模为DN400DN1600,布置于道路南侧，雨水自东向西排入1号路与3号路交叉口处雨水系统；K0+611.825K0+311.825段汇水面积为9.5ha,雨水
13、管道规模为DN400DN800,布置于道路南侧，雨水自东向西排入1号路与2号路交叉口处雨水系统；1037.886段汇水面积为393ha,雨水管道规模为DN400DN600,布置于道路南侧，雨水自东向西排入龙城大道北延伸段雨水系统。3号路汇水面积为28.O7ha（包括转输雨水汇水面积23.1ha）,雨水管道规模为DN1400,布置于道路西侧，雨水自南向北排入1号路与3号路交叉口处雨水系统。工程沿线预留雨水支管，供周边地块雨水接入。5.2.2 雨水井出口雨水排出口有三个：1号路K0+965.49K0+61L825段及3号路雨水揖入1号路与3号路交叉口处北侧规划道路雨水系统；1号路KO+61L825
14、K（H31L825段及2号路雨水排入1号路与2号路交叉口处北侧规划道路雨水系统；1号路K0+3U.825KO+O37.886段雨水揖入龙城大道北延伸段东侧已设计雨水系统。5.3 污水管道设计5.3.1 污水管道平面布置1号路及3号路路辐宽度均为16m,污水管道的布置考虑地块污水收集的便利性。污水管单侧布置于人行道下，雨水管管中心距路绿石1.2m。污水管线具体布置位置详见综合管网标准横断面图。1号路污水系统服务面积为24.44ha,管道规模为DN400,布置于道路北侧，污水自东向西排入龙城大道北延伸段污水系统。3号路污水系统服务面积为4.48ha,管道规模为DN400,布置于道路东侧，污水自南向
