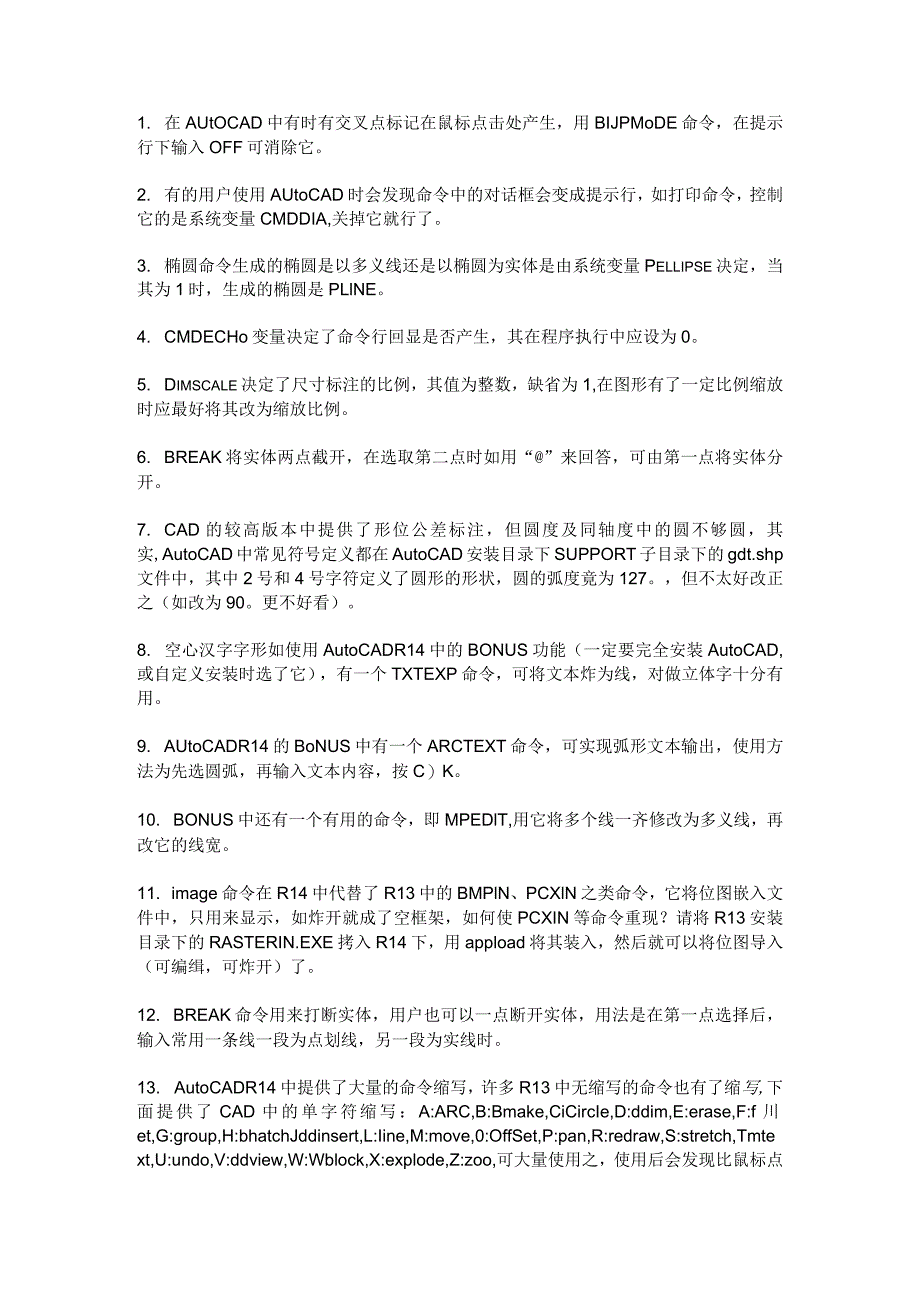

1、1. 在AUtOCAD中有时有交叉点标记在鼠标点击处产生，用BIJPMoDE命令，在提示行下输入OFF可消除它。2. 有的用户使用AUtoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA,关掉它就行了。3. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量Pellipse决定，当其为1时，生成的椭圆是PLlNE。4. CMDECHo变量决定了命令行回显是否产生，其在程序执行中应设为0。5. Dimscale决定了尺寸标注的比例，其值为整数，缺省为1,在图形有了一定比例缩放时应最好将其改为缩放比例。6. BREAK将实体两点截开，在选取第二点时如用“”
2、来回答，可由第一点将实体分开。7. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实,AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文件中，其中2号和4号字符定义了圆形的形状，圆的弧度竟为127。，但不太好改正之（如改为90。更不好看）。8. 空心汉字字形如使用AutoCADR14中的BONUS功能（一定要完全安装AutoCAD,或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为线，对做立体字十分有用。9. AUtoCADR14的BoNUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文
3、本内容，按C）K。10. BONUS中还有一个有用的命令，即MPEDlT,用它将多个线一齐修改为多义线，再改它的线宽。11. image命令在R14中代替了R13中的BMPlN、PCXlN之类命令，它将位图嵌入文件中，只用来显示，如炸开就成了空框架，如何使PCXIN等命令重现？请将R13安装目录下的RASTERIN.EXE拷入R14下，用appload将其装入，然后就可以将位图导入（可编缉，可炸开）了。12. BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入常用一条线一段为点划线，另一段为实线时。13. AutoCADR14中提供了大量的命令缩写，许多R13中无缩

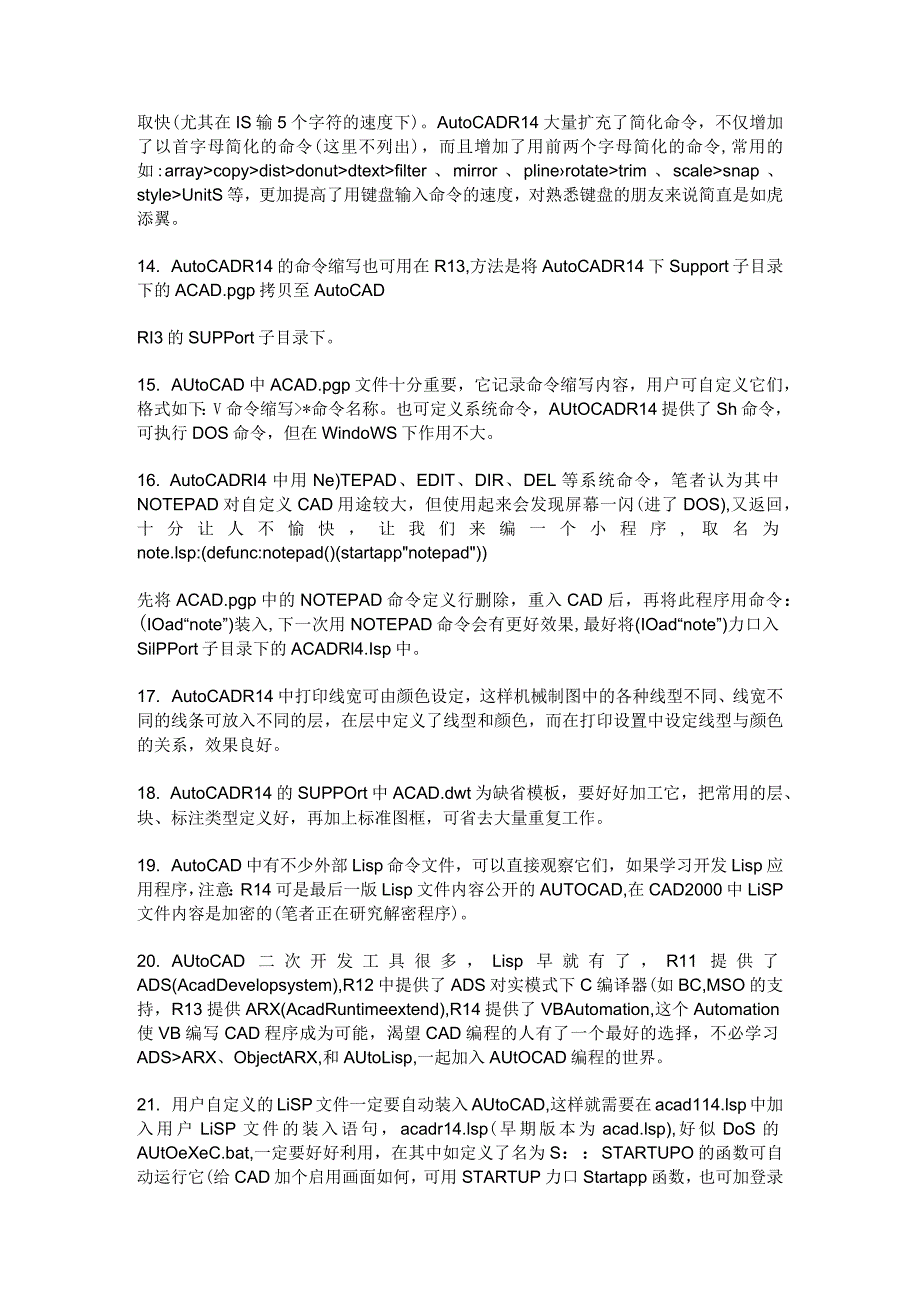

4、写的命令也有了缩写,下面提供了CAD中的单字符缩写：A:ARC,B:Bmake,CiCircIe,D:ddim,E:erase,F:f川et,G:group,H:bhatchJddinsert,L:Iine,M:move,0:OffSet,P:pan,R:redraw,S:stretch,Tmtext,U:undo,V:ddview,W:Wblock,X:explode,Z:zoo,可大量使用之，使用后会发现比鼠标点取快(尤其在IS输5个字符的速度下)。AutoCADR14大量扩充了简化命令，不仅增加了以首字母简化的命令(这里不列出)，而且增加了用前两个字母简化的命令,常用的如:arrayco
5、pydistdonutdtextfilter、mirror、plinerotatetrim、scalesnap、styleUnitS等，更加提高了用键盘输入命令的速度，对熟悉键盘的朋友来说简直是如虎添翼。14. AutoCADR14的命令缩写也可用在R13,方法是将AutoCADR14下Support子目录下的ACAD.pgp拷贝至AutoCADRI3的SUPPort子目录下。15. AUtoCAD中ACAD.pgp文件十分重要，它记录命令缩写内容，用户可自定义它们，格式如下：V命令缩写*命令名称。也可定义系统命令，AUtOCADR14提供了Sh命令，可执行DOS命令，但在WindoWS下作用
6、不大。16. AutoCADRI4中用Ne)TEPAD、EDIT、DIR、DEL等系统命令，笔者认为其中NOTEPAD对自定义CAD用途较大，但使用起来会发现屏幕一闪(进了DOS),又返回，十分让人不愉快，让我们来编一个小程序,取名为note.lsp:(defunc:notepad()(startappnotepad)先将ACAD.pgp中的NOTEPAD命令定义行删除，重入CAD后，再将此程序用命令：(IOad“note”)装入,下一次用NOTEPAD命令会有更好效果,最好将(IOad“note”)力口入SilPPort子目录下的ACADRl4.Isp中。17. AutoCADR14中打印线
7、宽可由颜色设定，这样机械制图中的各种线型不同、线宽不同的线条可放入不同的层，在层中定义了线型和颜色，而在打印设置中设定线型与颜色的关系，效果良好。18. AutoCADR14的SUPPOrt中ACAD.dwt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作。19. AutoCAD中有不少外部Lisp命令文件，可以直接观察它们，如果学习开发Lisp应用程序，注意：R14可是最后一版Lisp文件内容公开的AUTOCAD,在CAD2000中LiSP文件内容是加密的(笔者正在研究解密程序)。20. AUtoCAD二次开发工具很多，Lisp早就有了，R11提供
8、了ADS(AcadDevelopsystem),R12中提供了ADS对实模式下C编译器(如BC,MSO的支持，R13提供ARX(AcadRuntimeextend),R14提供了VBAutomation,这个Automation使VB编写CAD程序成为可能，渴望CAD编程的人有了一个最好的选择，不必学习ADSARX、ObjectARX,和AUtoLisp,一起加入AUtOCAD编程的世界。21. 用户自定义的LiSP文件一定要自动装入AUtoCAD,这样就需要在acad114.lsp中加入用户LiSP文件的装入语句，acadr14.lsp(早期版本为acad.lsp),好似DoS的AUtOeX

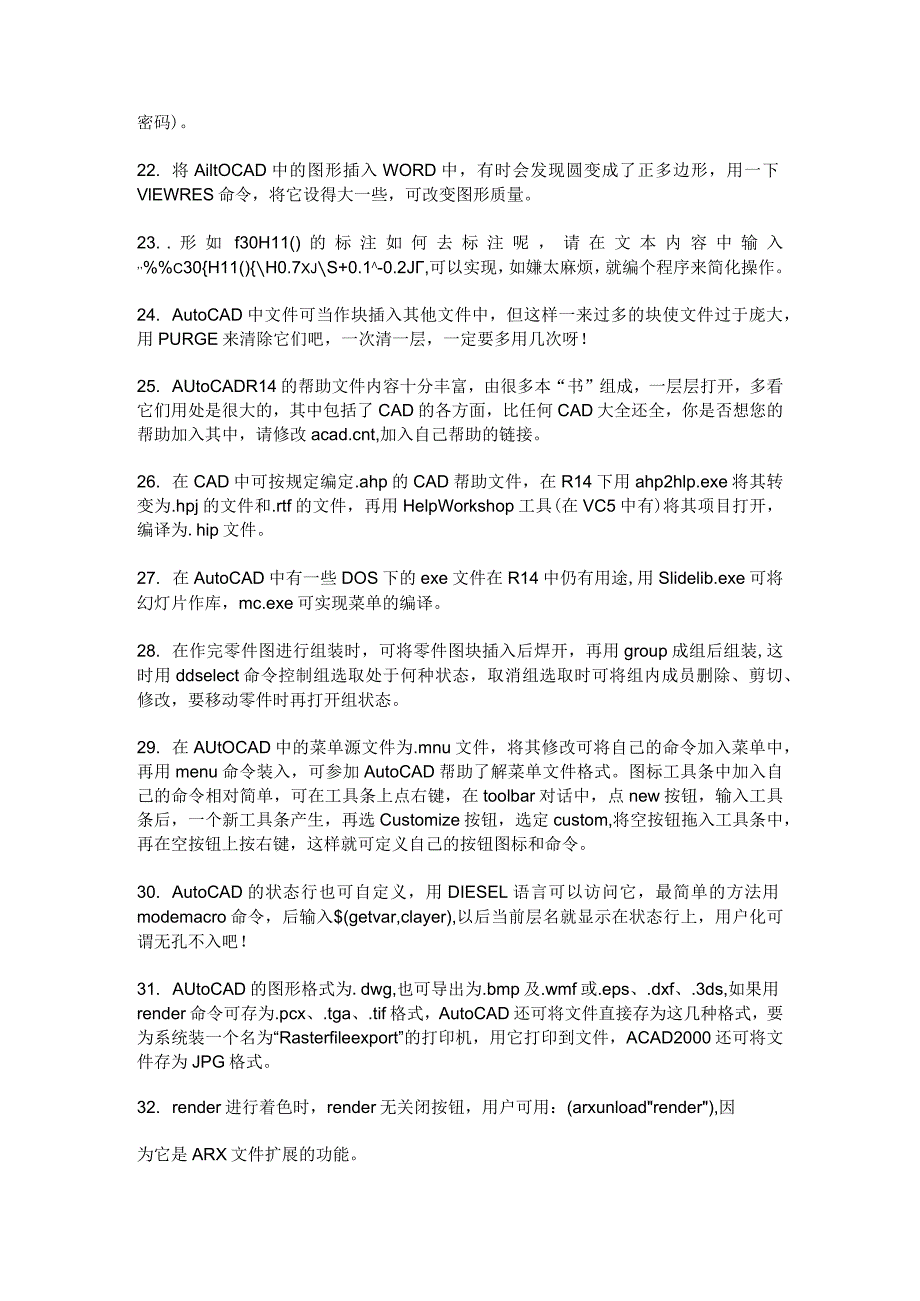

9、eC.bat,一定要好好利用，在其中如定义了名为S：STARTUPO的函数可自动运行它(给CAD加个启用画面如何，可用STARTUP力口Startapp函数，也可加登录密码)。22. 将AiltOCAD中的图形插入WORD中，有时会发现圆变成了正多边形，用一下VlEWRES命令，将它设得大一些，可改变图形质量。23. .形如f30H11()的标注如何去标注呢，请在文本内容中输入,%c30H11()H0.7xjS+0.1-0.2J,可以实现，如嫌太麻烦，就编个程序来简化操作。24. AutoCAD中文件可当作块插入其他文件中，但这样一来过多的块使文件过于庞大，用PURGE来清除它们吧，一次清一层
10、，一定要多用几次呀！25. AUtoCADR14的帮助文件内容十分丰富，由很多本“书”组成，一层层打开，多看它们用处是很大的，其中包括了CAD的各方面，比任何CAD大全还全，你是否想您的帮助加入其中，请修改t,加入自己帮助的链接。26. 在CAD中可按规定编定.ahp的CAD帮助文件，在R14下用ahp2hlp.exe将其转变为.hpj的文件和.rtf的文件，再用HelpWorkshop工具(在VC5中有)将其项目打开，编译为.hip文件。27. 在AutoCAD中有一些DOS下的exe文件在R14中仍有用途,用Slidelib.exe可将幻灯片作库，mc.exe可实现菜单的编译。28. 在作
11、完零件图进行组装时，可将零件图块插入后焊开，再用group成组后组装,这时用ddselect命令控制组选取处于何种状态，取消组选取时可将组内成员删除、剪切、修改，要移动零件时再打开组状态。29. 在AUtOCAD中的菜单源文件为.mnu文件，将其修改可将自己的命令加入菜单中，再用menu命令装入，可参加AutoCAD帮助了解菜单文件格式。图标工具条中加入自己的命令相对简单，可在工具条上点右键，在toolbar对话中，点new按钮，输入工具条后，一个新工具条产生，再选Customize按钮，选定custom,将空按钮拖入工具条中，再在空按钮上按右键，这样就可定义自己的按钮图标和命令。30. Au
12、toCAD的状态行也可自定义，用DIESEL语言可以访问它，最简单的方法用modemacro命令，后输入$(getvar,clayer),以后当前层名就显示在状态行上，用户化可谓无孔不入吧！31. AUtoCAD的图形格式为.dwg,也可导出为.bmp及.wmf或.eps、.dxf、.3ds,如果用render命令可存为.pcx、.tga、.tif格式，AutoCAD还可将文件直接存为这几种格式，要为系统装一个名为“Rasterfileexport”的打印机，用它打印到文件，ACAD2000还可将文件存为JPG格式。32. render进行着色时，render无关闭按钮，用户可用：(arxun
13、loadrender),因为它是ARX文件扩展的功能。33. dimzin系统变量最好要设定为8,这时尺寸标注中的缺省值不会带几个尾零，用户直接接受缺省值十分方便快捷。34. 如遇到快捷键失效，如A。失去作用，变为正交模式切换的情况，请用menu将当前使用菜单的.mnu菜单源文件重装一遍即可。35. 在多行文字（mtext）命令中使用Word97编辑文本。Mtext多行文字编辑器是AutoCADR14中的新增功能，它提供了Windows文字处理软件所具备的界面和工作方式，它甚至可以利用Word97的强大功能编辑文本，这一功能可以用如下方法实现：打开“fbols”菜单选“Preferences”
14、命令，“Preferences”对话框弹出后，打开Files/TeXtEditor,Dictionary,andFontFileName/TextEditorApplicationlnterna,双击“Internal”,出现“Selectafile”对话框，接着找到“Winword.exe”应用程序文件，击“打开”钮，最后单击“0K”返回。完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序，为AutoCAD中的文本锦上添花。36. 巧用工具按钮自定义。AUtoCAD中有许多ISP文件能为我们提供非常实用的命令，如ChtextJsp就是一个很好的文字修改命
15、令，尤其适用于大批文字的修改，但在使用这样的命令之前必须先把Isp文件载入。一般你可以通过选取“Tools”菜单中,LoadApplication.”选项，再利用对话框打开AutoCADR14Support下的ChteXt.Isp文件,然后击“Load”钮,或者也可以直接在命令行中键入“（load“chtext）”以达到载人的目的，如此做总有些繁琐。下面我们用自定义工具按钮的方式解决这个问题，右击任意工具钮，弹出“Toolbars对话框，击Customize.”钮，在“Categories：”中选“Custom”项，将出现的空按钮拖到工具条中目标位置，击“Close”钮返回，接着右击空按钮，出
