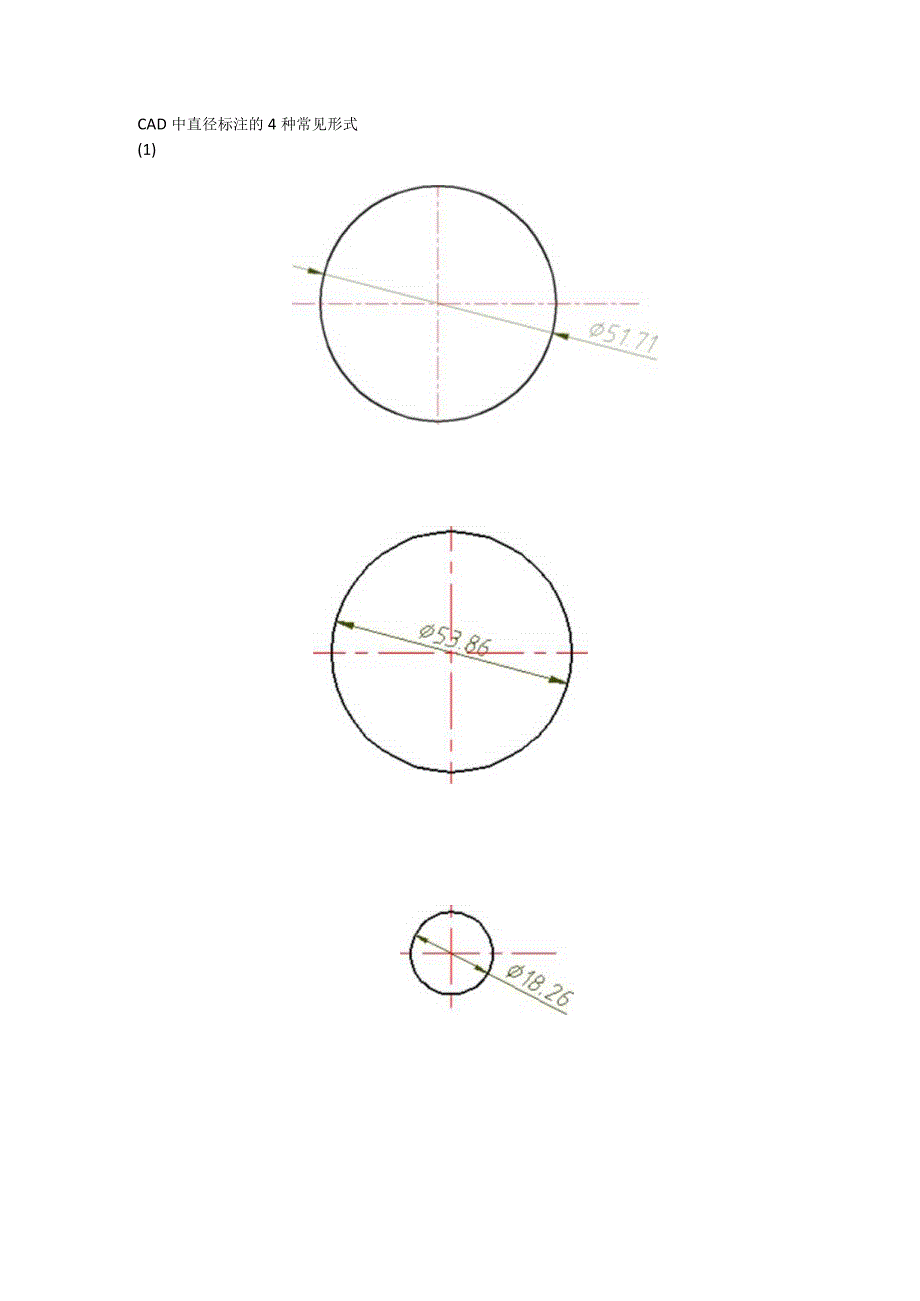

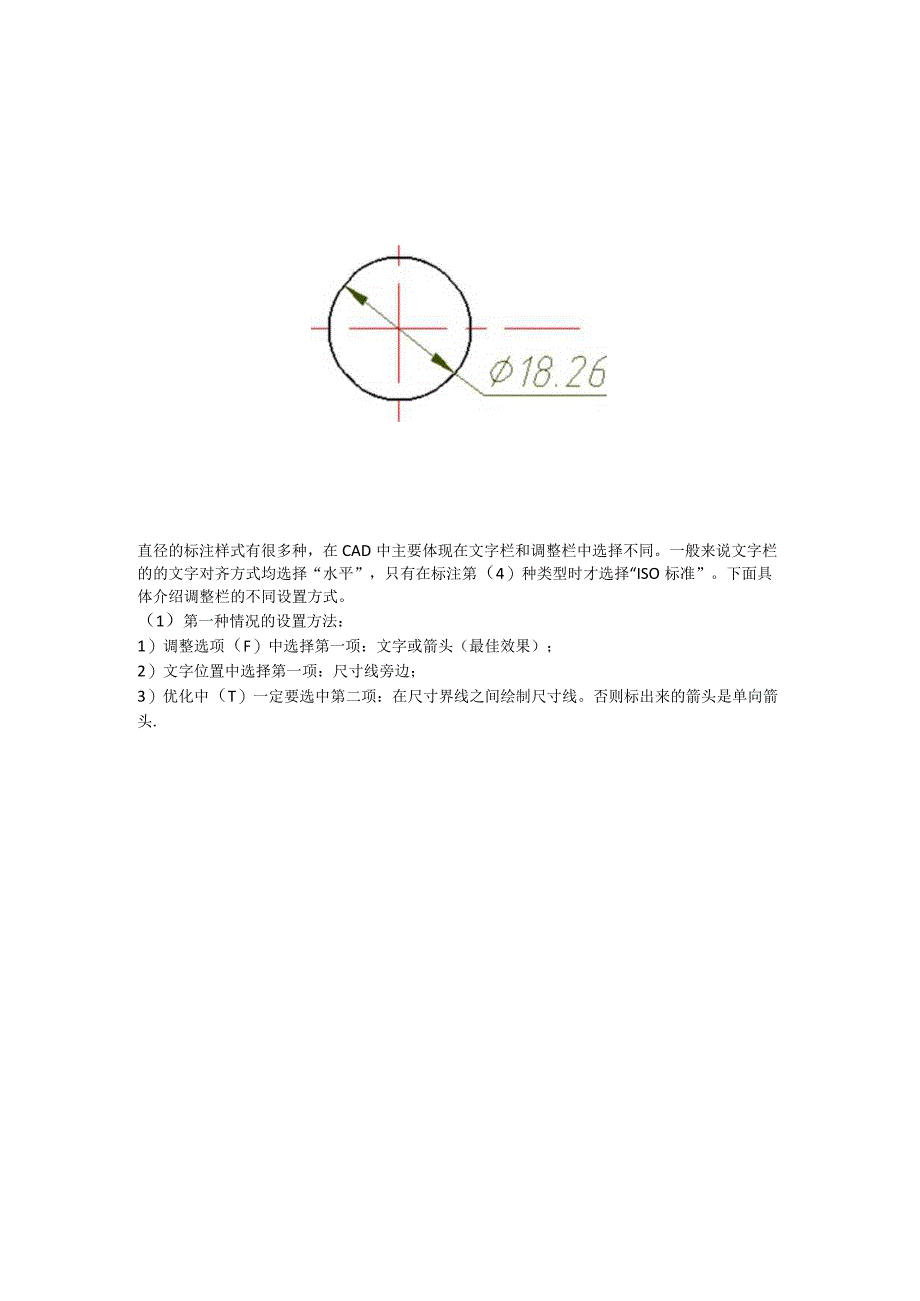

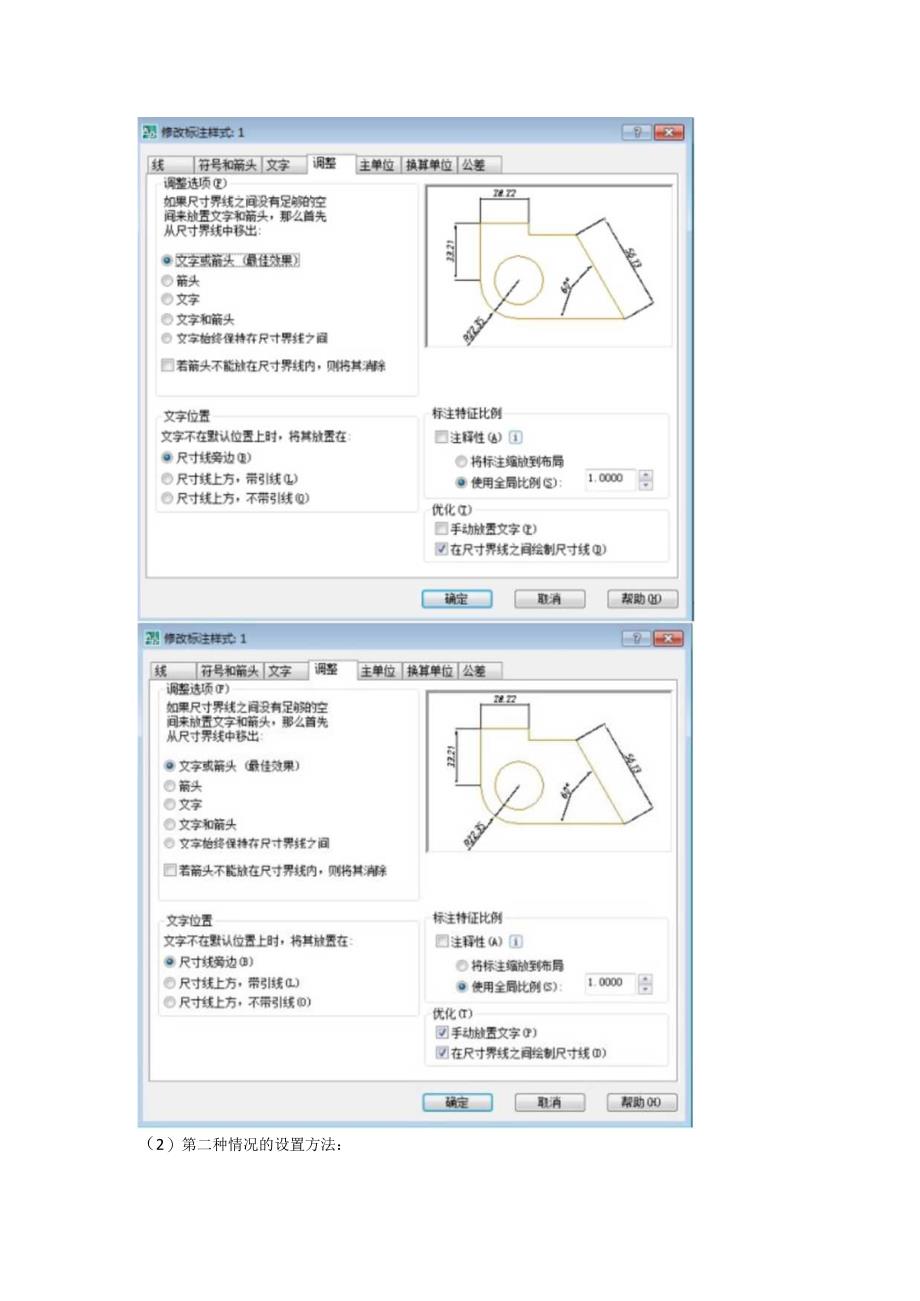

CAD中直径标注的4种常见形式(1)直径的标注样式有很多种,在CAD中主要体现在文字栏和调整栏中选择不同。一般来说文字栏的的文字对齐方式均选择“水平”,只有在标注第(4)种类型时才选择“ISO标准”。下面具体介绍调整栏的不同设置方式。(1)第一种情况的设置方法:1)调整选项(F)中选择第一项:文字或箭头(最佳效果);2)文字位置中选择第一项:尺寸线旁边;3)优化中(T)一定要选中第二项:在尺寸界线之间绘制尺寸线。否则标出来的箭头是单向箭头.(2)第二种情况的设置方法:1)调整选项(F)中选择后四项中的任意一项:“箭头”、“文字”、”文字和箭头”、“文字始终保持在尺寸线之间”;2)文字位置中只能选择第一项或第三项:“尺寸线旁边”、“尺寸线上方,不带引线”,否则标出来的箭头是单向箭头。3)优化中(T)一定要选中第二项:在尺寸界线之间绘制尺寸线。否则标出来的箭头是单向箭头。3)第三种情况的设置方法:1)调整选项(F)中选择第三项:文字;2)文字位置中选择第一项:尺寸线旁边;3)优化中(T)一定要选中第一项:手动放置文字。(4)第4种情况的设置方法:第4种情况的设置方法是在第3种标注方式上做一些修改:其调整栏完全相同,唯一不同在于文字栏的文字对齐方式选择ISO标准,而前3项的文字对齐方式均选择“水平二
