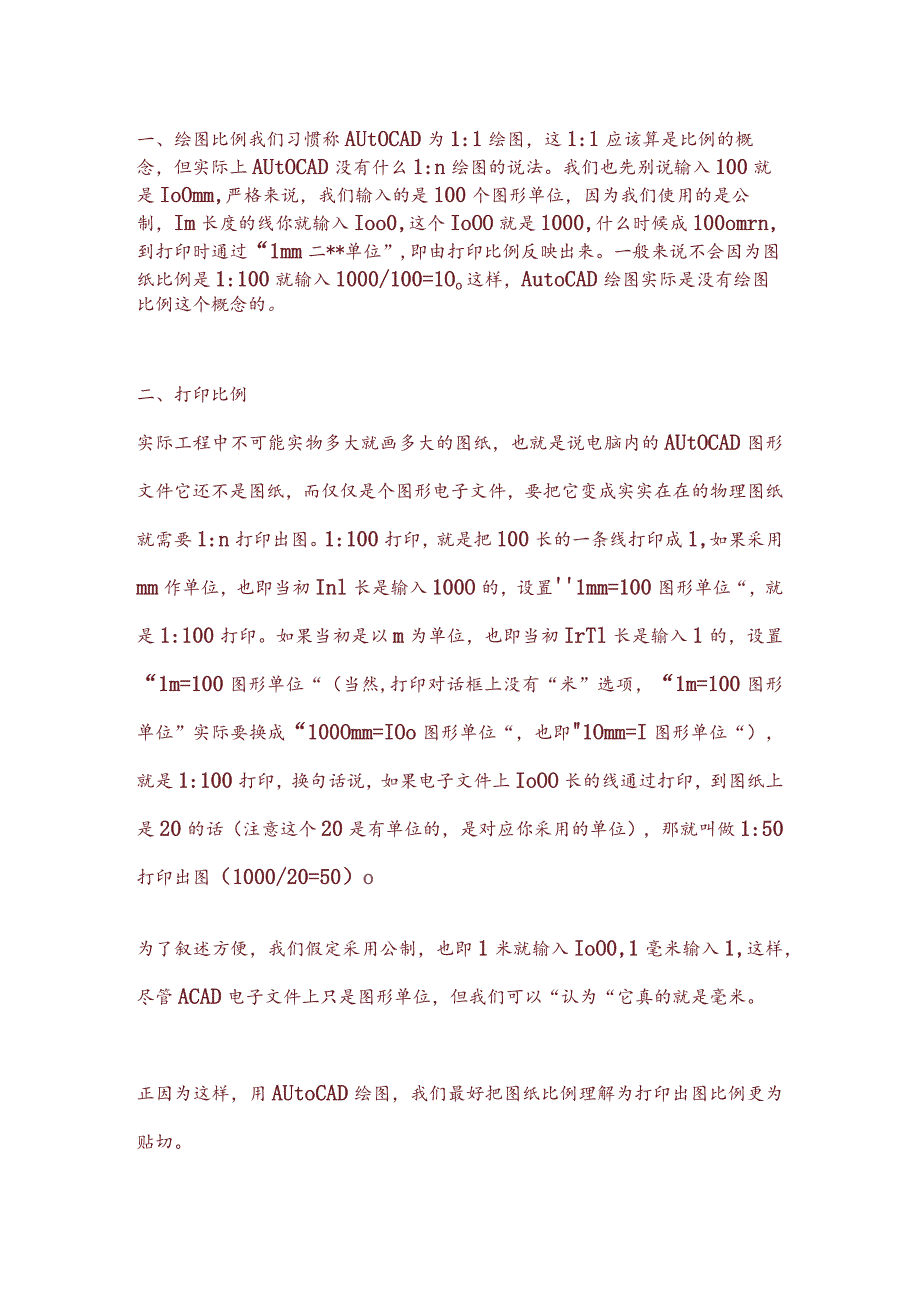

1、一、绘图比例我们习惯称AUtOCAD为1:1绘图,这1:1应该算是比例的概念,但实际上AUtOCAD没有什么1:n绘图的说法。我们也先别说输入100就是IoOmm,严格来说,我们输入的是100个图形单位,因为我们使用的是公制,Im长度的线你就输入Ioo0,这个IoOO就是1000,什么时候成100omrn,到打印时通过“1mm二*单位”,即由打印比例反映出来。一般来说不会因为图纸比例是1:100就输入1000/100=1Oo这样,AutoCAD绘图实际是没有绘图比例这个概念的。二、打印比例实际工程中不可能实物多大就画多大的图纸,也就是说电脑内的AUtOCAD图形文件它还不是图纸,而仅仅是个图形

2、电子文件,要把它变成实实在在的物理图纸就需要1:n打印出图。1:100打印,就是把100长的一条线打印成1,如果采用mm作单位,也即当初Inl长是输入100O的,设置1mm=100图形单位“,就是1:100打印。如果当初是以m为单位,也即当初IrTl长是输入1的,设置“1m=100图形单位“(当然,打印对话框上没有“米”选项,“1m=100图形单位”实际要换成“100Omm=IOo图形单位“,也即1Omm=I图形单位“),就是1:100打印,换句话说,如果电子文件上IoOO长的线通过打印,到图纸上是20的话(注意这个20是有单位的,是对应你采用的单位),那就叫做1:50打印出图(1000/20

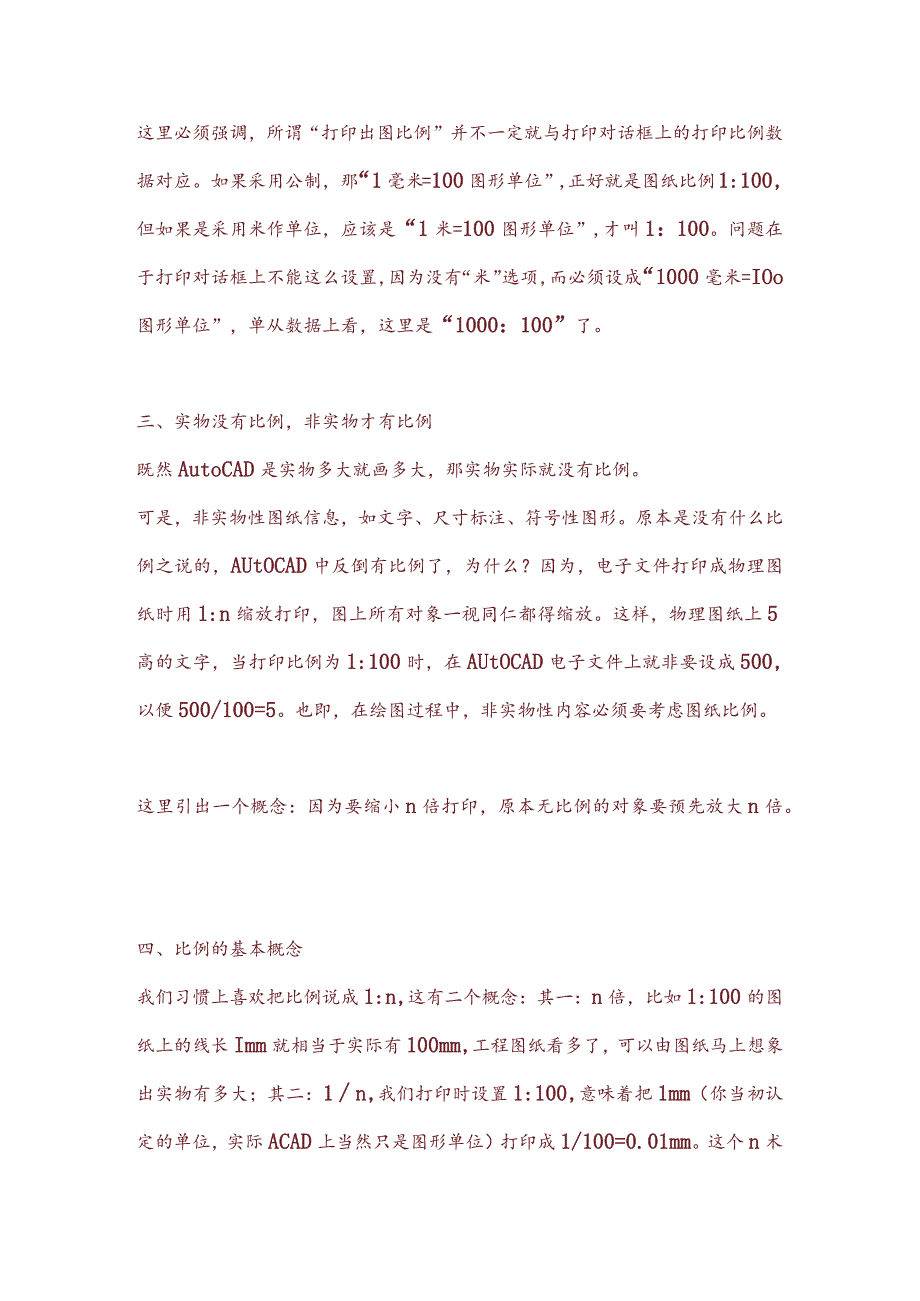

3、=50)o为了叙述方便,我们假定采用公制,也即1米就输入IoO0,1毫米输入1,这样,尽管ACAD电子文件上只是图形单位,但我们可以“认为“它真的就是毫米。正因为这样,用AUtoCAD绘图,我们最好把图纸比例理解为打印出图比例更为贴切。这里必须强调,所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。如果采用公制,那“1毫米=100图形单位”,正好就是图纸比例1:100,但如果是采用米作单位,应该是“1米=100图形单位”,才叫1:100。问题在于打印对话框上不能这么设置,因为没有“米”选项,而必须设成“1000毫米=IOo图形单位”,单从数据上看,这里是“1000:100”了。三

4、、实物没有比例,非实物才有比例既然AutoCAD是实物多大就画多大,那实物实际就没有比例。可是,非实物性图纸信息,如文字、尺寸标注、符号性图形。原本是没有什么比例之说的,AUtOCAD中反倒有比例了,为什么?因为,电子文件打印成物理图纸时用1:n缩放打印,图上所有对象一视同仁都得缩放。这样,物理图纸上5高的文字,当打印比例为1:100时,在AUtOCAD电子文件上就非要设成500,以便500/100=5。也即,在绘图过程中,非实物性内容必须要考虑图纸比例。这里引出一个概念:因为要缩小n倍打印,原本无比例的对象要预先放大n倍。四、比例的基本概念我们习惯上喜欢把比例说成1:n,这有二个概念:其一:

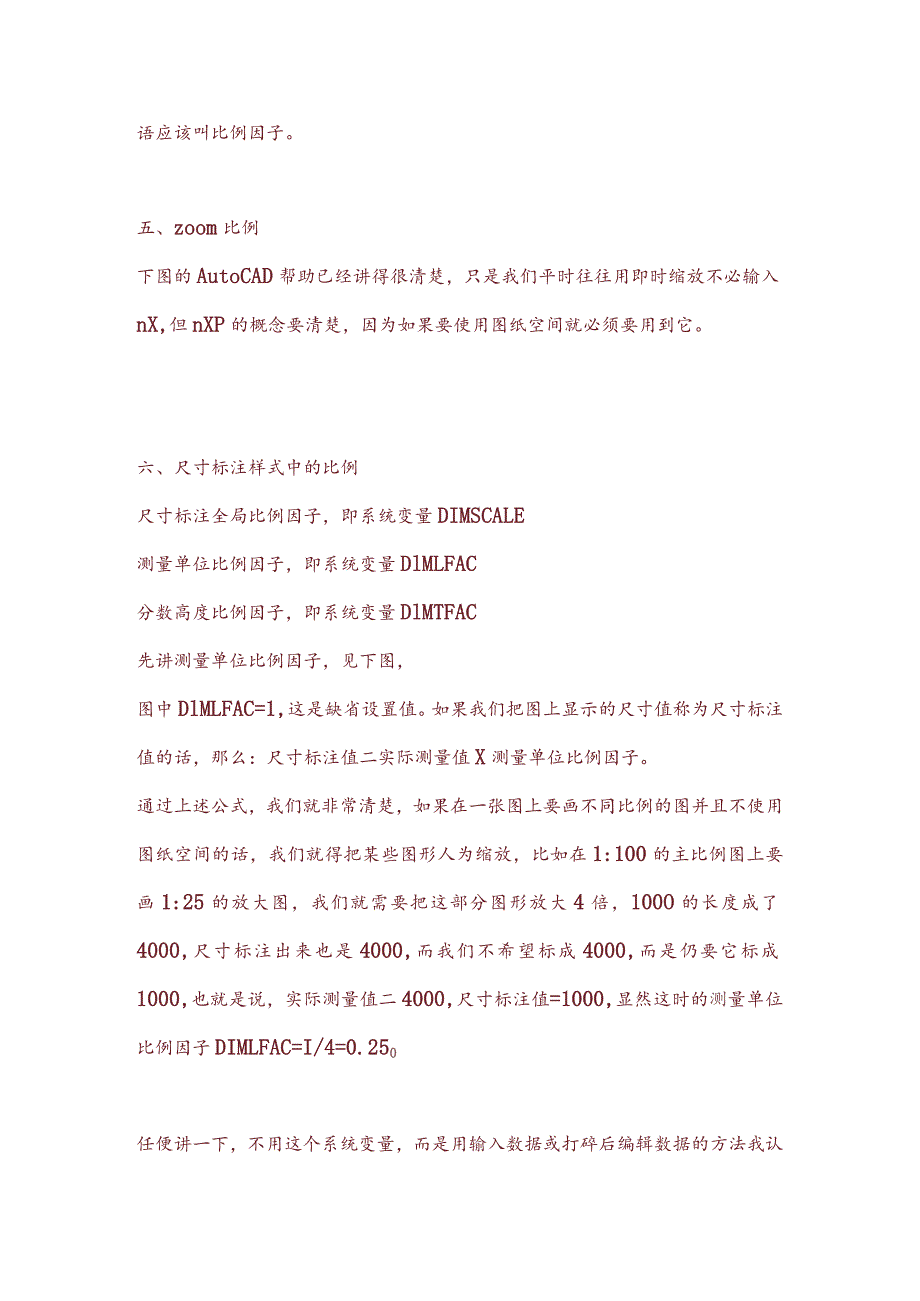

5、n倍,比如1:100的图纸上的线长Imm就相当于实际有100mm,工程图纸看多了,可以由图纸马上想象出实物有多大;其二:1n,我们打印时设置1:100,意味着把1mm(你当初认定的单位,实际ACAD上当然只是图形单位)打印成1/100=0.01mm。这个n术语应该叫比例因子。五、zoom比例下图的AutoCAD帮助已经讲得很清楚,只是我们平时往往用即时缩放不必输入nX,但nXP的概念要清楚,因为如果要使用图纸空间就必须要用到它。六、尺寸标注样式中的比例尺寸标注全局比例因子,即系统变量DIMSCALE测量单位比例因子,即系统变量DlMLFAC分数高度比例因子,即系统变量DlMTFAC先讲测量单位

6、比例因子,见下图,图中DlMLFAC=1,这是缺省设置值。如果我们把图上显示的尺寸值称为尺寸标注值的话,那么:尺寸标注值二实际测量值X测量单位比例因子。通过上述公式,我们就非常清楚,如果在一张图上要画不同比例的图并且不使用图纸空间的话,我们就得把某些图形人为缩放,比如在1:100的主比例图上要画1:25的放大图,我们就需要把这部分图形放大4倍,100O的长度成了4000,尺寸标注出来也是4000,而我们不希望标成4000,而是仍要它标成1000,也就是说,实际测量值二4000,尺寸标注值=1000,显然这时的测量单位比例因子DIMLFAC=I/4=0.250任便讲一下,不用这个系统变量,而是用

7、输入数据或打碎后编辑数据的方法我认为是不可取的。接着说分数高度比例因子。这个分数高度比例要在单位格式选择分数时才起作用,它是指分数的字高与整数的字高之比。用这种单位格式的不多,并且就是字体高度上的比例关系,就简单说这些。尺寸标注全局比例因子,即系统变量DIMSCALE,是尺寸标注中的重点,为了理解方便,先看下图上的各个设置,文字高度在上图已有,请参见。请各位注意上面图上的各参数的设置,如:文字高度二2.5,基线间距=8,超出尺寸线二1等。如果我们把这些统称为设置值,而在图上显示的大小称为显示值的话,那么:显示值=设置值X尺寸标注全局比例因子。这样,常见的尺寸标注样式设置有二种:1o象我上面的设

8、置,把文字、箭头、尺寸界线等这些设置值取打印出来的图纸(物理图纸)上的规格,而把尺寸标注全局比例因子设成打印比例因子。2o把尺寸标注全局比例因子设成1.0,根据打印比例分别设置文字、箭头、尺寸界线等这些控制值。借用代数来比较这二种设置:第1种:ny=n(a+b+c+d)第2种:ny=na+nb+nc+nd很显然,第1种方法简单,对不同比例的图纸,只要设置一个值就行了,第2种方法得设置多个值。对具体单位个人来说,abed即文字、箭头、尺寸界线等的大小基本是固定的,用第1种方法,就可以把这些预先设置好并保存在acadiso.dwt内,第2种方法就得每次要重新设置,特别是当把1:n的图改成1:m时非

9、要一个一个去修改这些设置值不可。这个尺寸标注全局比例因子DIMSCALE只影响文字、箭头、尺寸界线等形状的大小,与尺寸值无关。在一张图上可能有几个比例,但尺寸标注的形状大小应该是一样的,于是:在一张图上不管有多少比例,其尺寸标注全局比例因子DIMSCALE只有一个。换句话说,当有不同比例时,就有不同的测量单位比例,如果把不同的测量单位比例都分别建立不同的标注样式如DlMTOO,DIM-50,DIM-25时,这些样式中的DMSCALE都是一样的。DIM-100:DlMLFAC=1,DlMSCALE=100DIM-50:DIMLFAc=O.5,DIMSCALE=100DIM-25:DIMLFAc=

10、O.25,DIMSCALE=100所以有DlM700、DIM-50,说明这些都是在模型空间进行处理的,也即1:50的放大图实际的图形被人为放大了2倍,如果应用图纸空间就不需要这样了,上图中当选择“按布局(图纸空间)缩放标注”后,尺寸标注全局比例因子DlMSCALE为禁选,不能再设置,图中显示为Oo关于在图纸空间如何标注尺寸,接下来再谈。七、视口比例这个视口是指在图纸空间上开的视口,初学者对图纸空间的概念不是很强,先就图纸空间概念用比喻来说明一下。你在一张纸上写些文字画些图形,然后再把一张白纸盖在上面,结果什么也看不见。在这张白纸上开个小方孔,你就看到下面那张纸上的一部分。拉开这二张纸的距离,你

11、看到的东西越来越多,也越来越小。底下那张纸称为“模型空间”,上面那张纸称为“图纸空间”,那个小方孔称为“视口”。二张纸的距离用ZOOm设置,便是视口比例。注意,小方孔只是为了让你看看,因为方孔上粘了张透明纸,所以,在上面那张纸上不能修改下面纸上的内容。把小方孔上的透明纸掀开,便成了一个真正的孔,你可以拿笔伸过这个小方孔去改下面纸上的东西了,这叫“激活视口二一个小孔能够看到下面那张纸上所有内容,这便是一张小小的图纸能够画整幢大厦,只要调整二张纸的距离,那么,把图框画在上面的纸上,管他下面是多大的东西,总能装进。距离太大,你想要清楚地看看局部的,那再开一个小小孔,当然要把那张纸剪开,使得小小孔能贴

12、近些(ACAD不需要“剪开”),这便能在一张图上表现不同的比例。因为有可以表现不同比例这个作用,所以中文版把图纸空间又称为“布局很显然,有了这个功能,在一张图上画不同比例的图形,就不再需要人为缩放图形了,所有对象都是1:1画了。用图纸空间出图,自然打印比例是1:1了(理论上你也可以1:2打印,问题是没有人会这么去自找麻烦的),这样,视口比例与打印比例毫无关系,而是与图纸比例有关,既然与图纸比例有关,那不同的比例就要开不同的视口,设置不同的视口比例。为了方便理解,我们可以用一句通俗的说法:用模型空间出图靠打印机来调整图纸比例,用图纸空间则由AutoCAD先调整好比例后打印,不必依赖打印机了。上帖中有这么一句话:”在一张图上不管有多少比例,其尺寸标注全局比例因子DIMSCALE只有一个。”这是在模型空间出图,到了这里,我们是用图纸空间出图了,这句话就不对了,在一张图上有不同的比例时,实际上就是相当于以不同的比例从模型空间“打印”到图纸空间,这样,这个DIMSCALE就不是相同的,所幸这时已经有了视口比例,这个“打印”比例已经有了,所以干脆不要用户去用那个DIMSCALE,免得引起混乱,于是在尺寸标注样式中DIMSCALE=0(不设)。DlMSCALE不要设,又没有人为缩放,DlMLFAC始终等于1.0,这样,不管图上有多少不同的比例,尺寸标注样式就只要一个。
