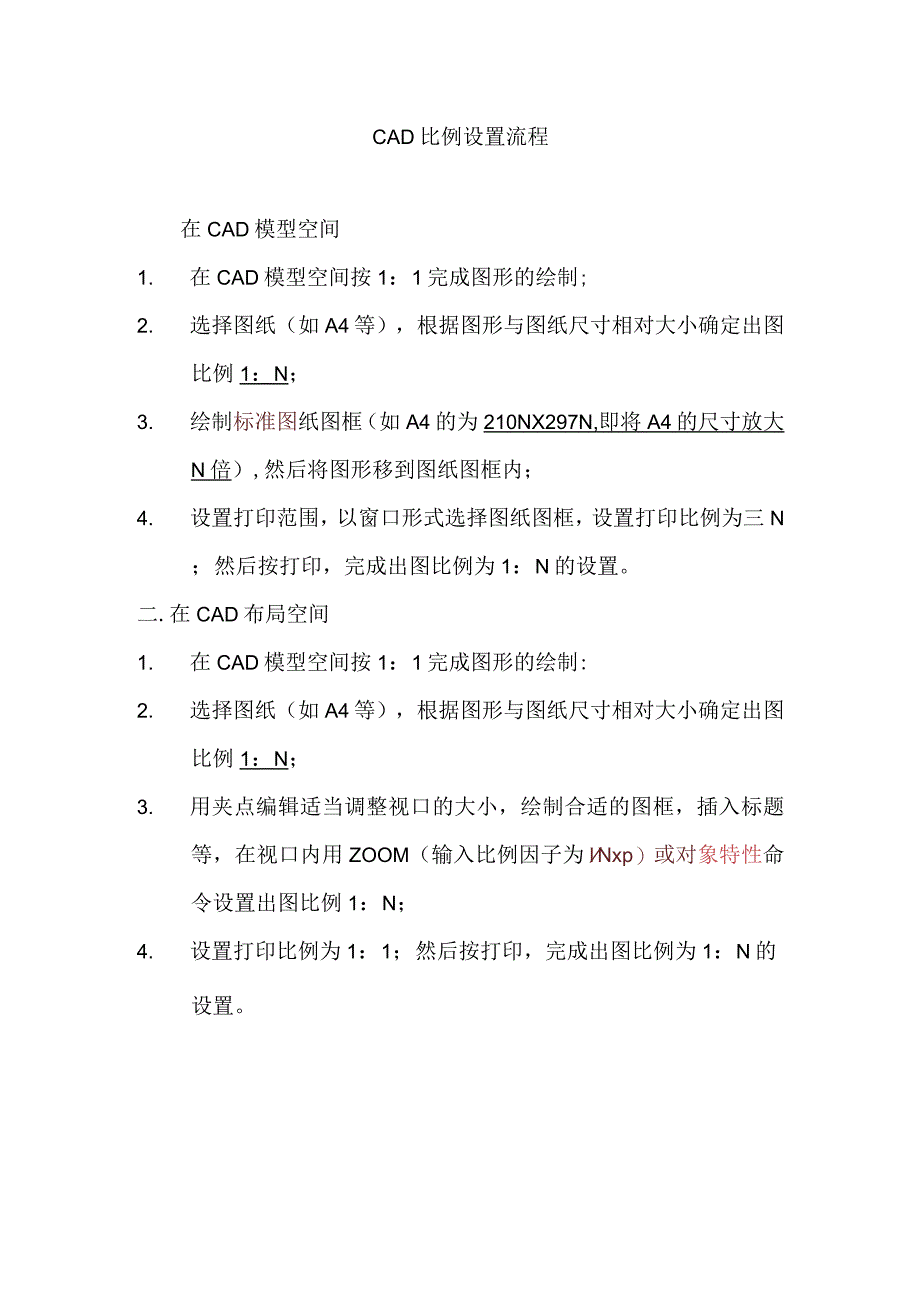

1、CAD比例设置流程在CAD模型空间1. 在CAD模型空间按1:1完成图形的绘制;2. 选择图纸(如A4等),根据图形与图纸尺寸相对大小确定出图比例1:N;3. 绘制标准图纸图框(如A4的为210NX297N,即将A4的尺寸放大N倍),然后将图形移到图纸图框内;4. 设置打印范围,以窗口形式选择图纸图框,设置打印比例为三N;然后按打印,完成出图比例为1:N的设置。二.在CAD布局空间1. 在CAD模型空间按1:1完成图形的绘制:2. 选择图纸(如A4等),根据图形与图纸尺寸相对大小确定出图比例1:N;3. 用夹点编辑适当调整视口的大小,绘制合适的图框,插入标题等,在视口内用ZOOM(输入比例因子

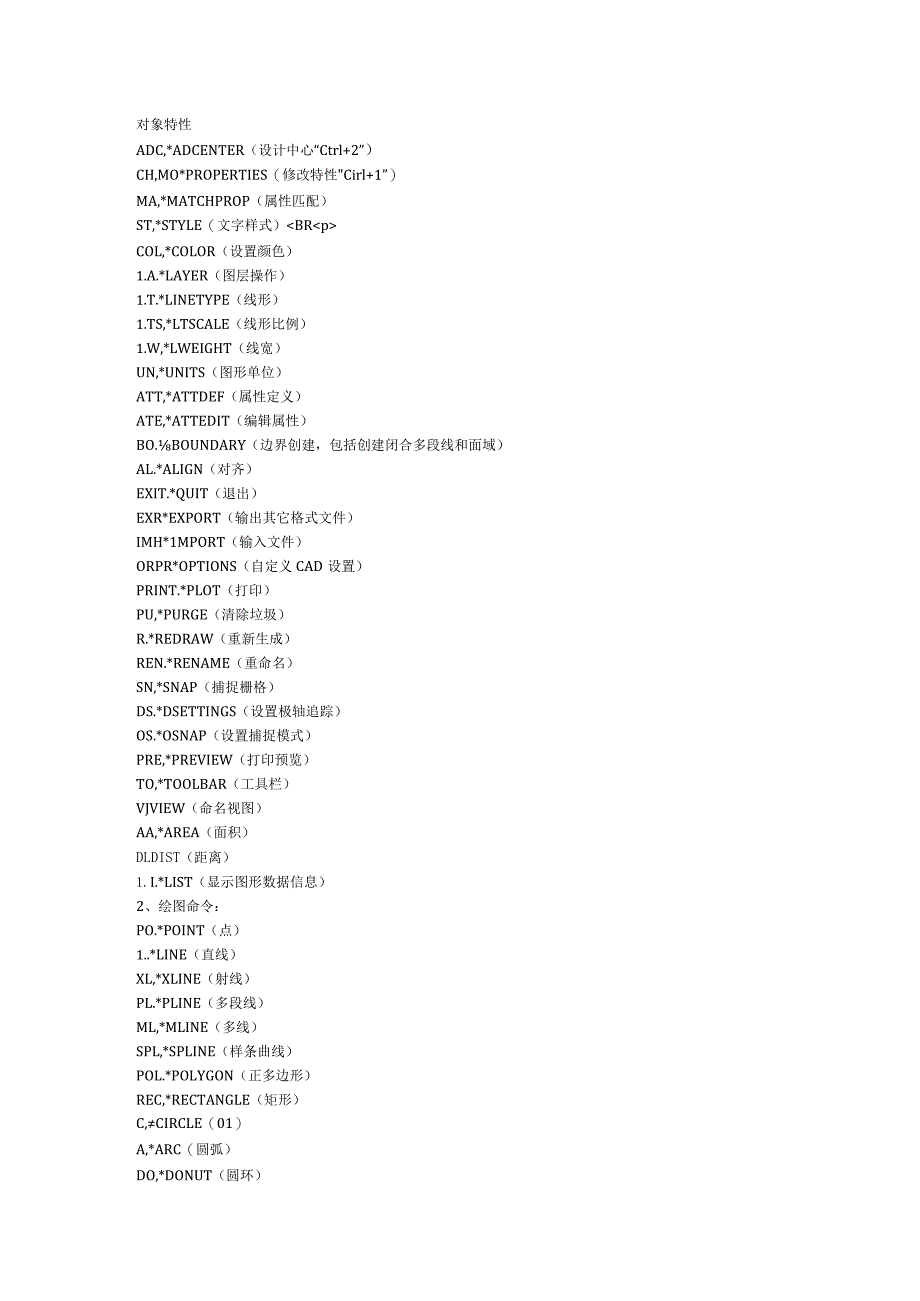

2、为lNxp)或对象特性命令设置出图比例1:N;4. 设置打印比例为1:1;然后按打印,完成出图比例为1:N的设置。对象特性ADC,*ADCENTER(设计中心“Ctrl+2”)CH,MO*PROPERTIES(修改特性Cirl+1”)MA,*MATCHPROP(属性匹配)ST,*STYLE(文字样式)BRCOL,*COLOR(设置颜色)1.A.*LAYER(图层操作)1.T.*LINETYPE(线形)1.TS,*LTSCALE(线形比例)1.W,*LWEIGHT(线宽)UN,*UNITS(图形单位)ATT,*ATTDEF(属性定义)ATE,*ATTEDIT(编辑属性)BO.BOUNDARY(边

3、界创建,包括创建闭合多段线和面域)AL.*ALIGN(对齐)EXIT.*QUIT(退出)EXR*EXPORT(输出其它格式文件)IMH*1MPORT(输入文件)ORPR*OPTIONS(自定义CAD设置)PRINT.*PLOT(打印)PU,*PURGE(清除垃圾)R.*REDRAW(重新生成)REN.*RENAME(重命名)SN,*SNAP(捕捉栅格)DS.*DSETTINGS(设置极轴追踪)OS.*OSNAP(设置捕捉模式)PRE,*PREVIEW(打印预览)TO,*TOOLBAR(工具栏)VJVIEW(命名视图)AA,*AREA(面积)DLDIST(距离)1.I.*LIST(显示图形数据信

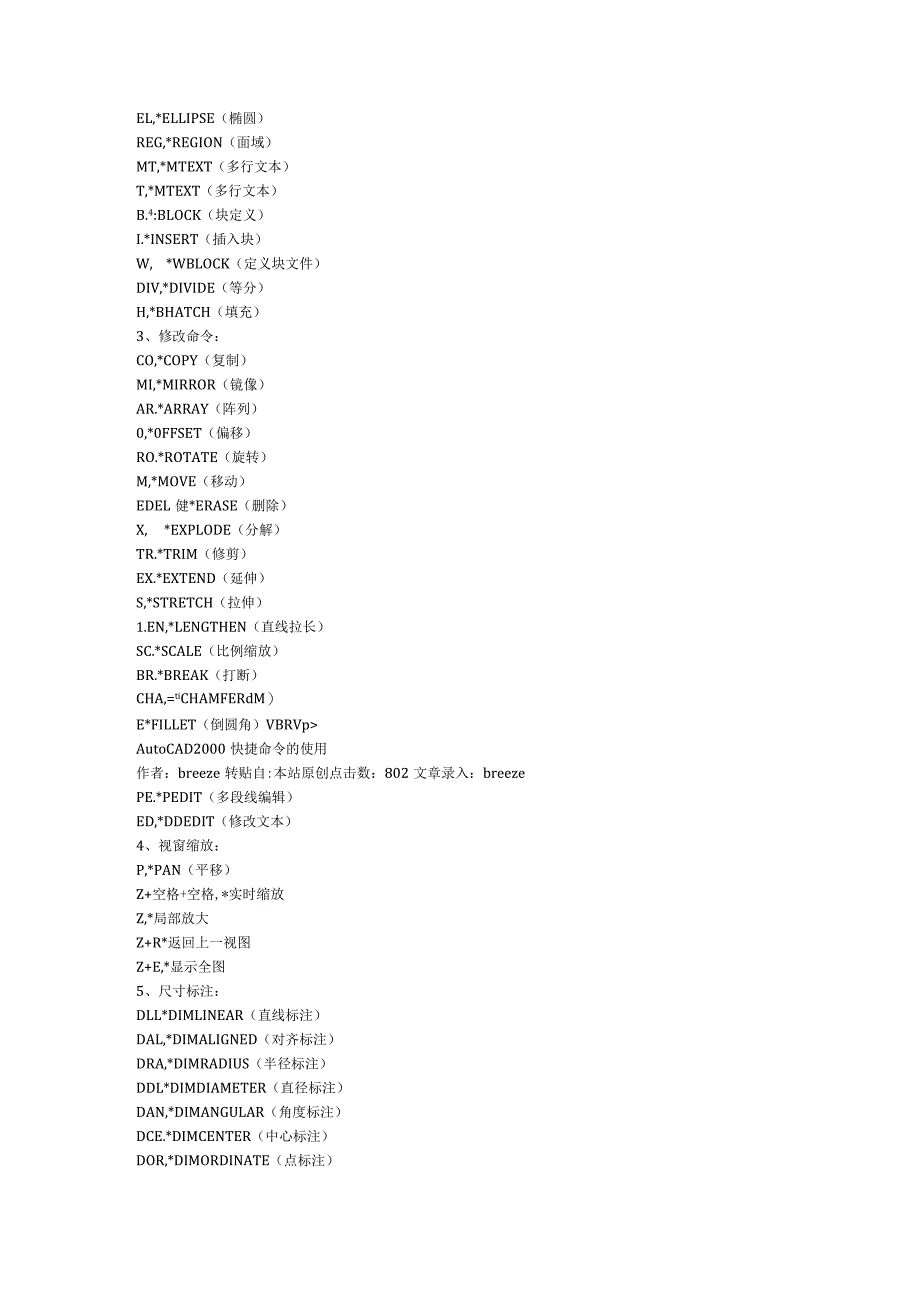

4、息)2、绘图命令:PO.*POINT(点)1.*LINE(直线)XL,*XLINE(射线)PL.*PLINE(多段线)ML,*MLINE(多线)SPL,*SPLINE(样条曲线)POL.*POLYGON(正多边形)REC,*RECTANGLE(矩形)C,CIRCLE(01)A,*ARC(圆弧)DO,*DONUT(圆环)EL,*ELLIPSE(椭圆)REG,*REGION(面域)MT,*MTEXT(多行文本)T,*MTEXT(多行文本)B.4:BLOCK(块定义)I.*INSERT(插入块)W, *WBLOCK(定义块文件)DIV,*DIVIDE(等分)H,*BHATCH(填充)3、修改命令:C

5、O,*COPY(复制)MI,*MIRROR(镜像)AR.*ARRAY(阵列)0,*0FFSET(偏移)RO.*ROTATE(旋转)M,*MOVE(移动)EDEL健*ERASE(删除)X, *EXPLODE(分解)TR.*TRIM(修剪)EX.*EXTEND(延伸)S,*STRETCH(拉伸)1.EN,*LENGTHEN(直线拉长)SC.*SCALE(比例缩放)BR.*BREAK(打断)CHA,=tiCHAMFERdM)E*FILLET(倒圆角)VBRVpAutoCAD2000快捷命令的使用作者:breeze转贴自:本站原创点击数:802文章录入:breezePE.*PEDIT(多段线编辑)ED

6、,*DDEDIT(修改文本)4、视窗缩放:P,*PAN(平移)Z+空格+空格,*实时缩放Z,*局部放大Z+R*返回上一视图Z+E,*显示全图5、尺寸标注:DLL*DIMLINEAR(直线标注)DAL,*DIMALIGNED(对齐标注)DRA,*DIMRADIUS(半径标注)DDL*DIMDIAMETER(直径标注)DAN,*DIMANGULAR(角度标注)DCE.*DIMCENTER(中心标注)DOR,*DIMORDINATE(点标注)TOL,*TOLERANCE(标注形位公差)1.E,*QLEADER(快速引出标注)DBA,*DIMBASELINE(基线标注)DCO,*DIMCONTINUE

7、(连续标注)D,*DIMSTYLE(标注样式)DED,*DIMEDIT(编辑标注)DOV,*DIMOVERRIDE(替换标注系统变量)(二)常用CTRL快捷键CTRL+1*PROPERTIES(修改特性)CTRL+2*ADCENTER(设计中心)CTRL0*OPEN(打开文件)CTRL+N、M*NEW(新建文件)CTRL+P*PRINT(打印文件)CTRL+S*SAVE(保存文件)CTRLZ*UNDO(放弃)CTRLX*CUTCLIP(剪切)CTRL+C*COPYCLIP(复制)CTRL+V*PASTECLIP(粘贴)CTRL+B*SNAP(栅格捕捉)(CTRL+F*OSNAP(对象捕捉)CT

8、RL+G*GRID(栅格)CTRL+L*ORTHO(正交)CTRL+W*(对象追踪)(CTRL+U*(极轴)(三)常用功能键Fl*HELP(帮助)F2*(文本窗口)F3*OSNAP(对象捕捉)1.F7*GRIP(栅格)F8*ORTHO(正交)3DARRAY:创建三维阵列3A3DFACE:创建三维面3F3D0RBIT:控制在三维空间中交互式查看对象3D03DP0LY:在三维空间中使用“连续”线型创建由直线段组成的多段线3PAdcenter:管理内容adcALIGN:在二维和三维空间中将某对象与其他对象对齐ALAPPLOAD:加载或卸载应用程序并指定启动时要加载的应用程序APARC:创建圆弧AAR

9、EA:计算对象或指定区域的面枳和周长AAARRAY:创建按指定方式排列的多重对象副本ARATTDEF:创建属性定义ATTATTEDIT:改变属性信息ATEATTEXT:提取属性数据DDATTEXTBHATCH:使用图案填充封闭区域或选定对象H、BHBLOCK:根据选定对象创建块定义BBOUNDARY:从封闭区域创建面域或多段线BOBREAK:部分删除对象或把对象分解为两部分BRCHAMFER:给对象的边加倒角CHACHANGE:修改现有对象的特性-CHCIRCLE:创建圆形CCOLOR:定义新对象的颜色COLCOPY:复制对象CO、CPDBCONNECT:为外部数据库表提供AutoCAD接口A

10、AD、AEX、ALkASQ、AR0、ASE.DBCDDEDIT:编辑文字和属性定义EDDDVPOINT:设置三维观察方向VPDIMALIGNED:创建对齐线性标注DALDIMANGULAR:创建角度标注DANDIMBASELINE:从上一个或选定标注的基线处创建线性、角度或坐标标注DBADIMCENTER:创建圆和圆弧的圆心标记或中心线DCEDIMCONTINUE:从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCODIMDIAMETER:创建圆和圆弧的直径标注DDIDIMEDIT:编辑标注DEDDimlinear:创建线性尺寸标注dliDIMORDINATE:创建坐标点标注DOR

11、DIMOVERRIDE:替代标注系统变量DOVDIMRADIUS:创建圆和圆弧的半径标注DRADIMSTYLE:创建或修改标注样式DDIMTEDIT:移动和旋转标注文字DIMTEDDIST:测量两点之间的距离和角度DIDIVlDE:将点对象或块沿对象的长度或周长等间隔排列DIVDONUT:绘制填充的圆和环DODRAWORDER:修改图像和其他对象的显示顺序DRDsettings:指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置ds、rm、seDSVIEWER:打开“鸟瞰视图”窗口AVDVIEW:定义平行投影或透视视图DVELLIPSE:创建椭圆或椭圆弧ELERASE:从图形中删除对象EEXPLO

12、DE:将组合对象分解为对象组件XEXPORT:以其他文件格式保存对象EXPEXTEND:延伸对象到另一对象EXEXTRUDE:通过拉伸现有二维对象来创建三维原型EXTFILLET:给对象的边加圆角FFILTER:创建可肃夏使用的过滤器以便根据特性选择对象FIGROUP:创建对象的命名选择集GHATCH:用图案填充一块指定边界的区域-HHATCHEDIT:修改现有的图案填充对象HEHIDE:重生成三维模型时不显示隐藏线HIIMAGE:管理图像IMIMAGEADJUST:控制选定图像的亮度、对比度和褪色度IADImageattach:向当前图形中附着新的图像对象IATIMAGECLIP:为图像对象

13、创建新剪裁边界ICLIMPORT:向AutoCAD输入文件IMPINSERT:将命名块或图形插入到当前图形中IINTERFERE:用两个或多个三维实体的公用部分创建三维梵合实体INFINTERSECT:用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分INInsertobj:插入链接或嵌入对象io1.AYER:管理图层和图层特性LA-LAYOUT:创建新布局,重命名、复制、保存或删除现有布局Lo1.EADER:创建一条引线将注释与一个几何特征相连LEAD1.ENGTHEN:拉长对象LEN1.INE:创建直线段L1.INETYPE:创建、加载和设置线型LT1.IST:显示选定对象

14、的数据库信息LI、LS1.TSCALE:设置线型比例因子LTS1.WEIGHT:LWMArCHPR0P:设置当前线宽、线宽显示选项和线宽单位MAMEASURE:将点对象或块按指定的间距放置MEMIRROR:创建对象的镜像副本MIMLINE:创建多重平行线MLMOVE:在指定方向上按指定距离移动对象MMSPACE:从图纸空间切换到模型空间视口MSMTEXT:创建多行文字T、MTMVIEW:创建浮动视口和打开现有的浮动视口MVOFFSET:创建同心圆、平行线和平行曲线OOPTIONS:自定义AutoCAD设置GR、OP、PROSNAP:设置对象捕捉模式OSPAN:移动当前视口中显示的图形PPASTESPEC:插入剪贴板数据并控制数据格式PAPEDIT:编辑多段线和三维多边形网格PEPLINE:创建二维多段线PLPRINT:将图形打印到打印设备或文件PLOTPOINT:创建点对象POPOLYGON:创建闭合的等边多段线POLPREVIEW:显示打印图形的效果PREPROPERTIES:控制现有对象的特性CH、MOPROPERTIESCLOSE:关闭“特性”窗口PRCLOSEPSPACE:从模型空间视口切换到图纸空间PSPURGE:删除图形数据库中没有使用的命名对象,例如块或图层PUQLEADER:快速创建引线和引线注释LEQUIT:退出AutoCADEXITREC
