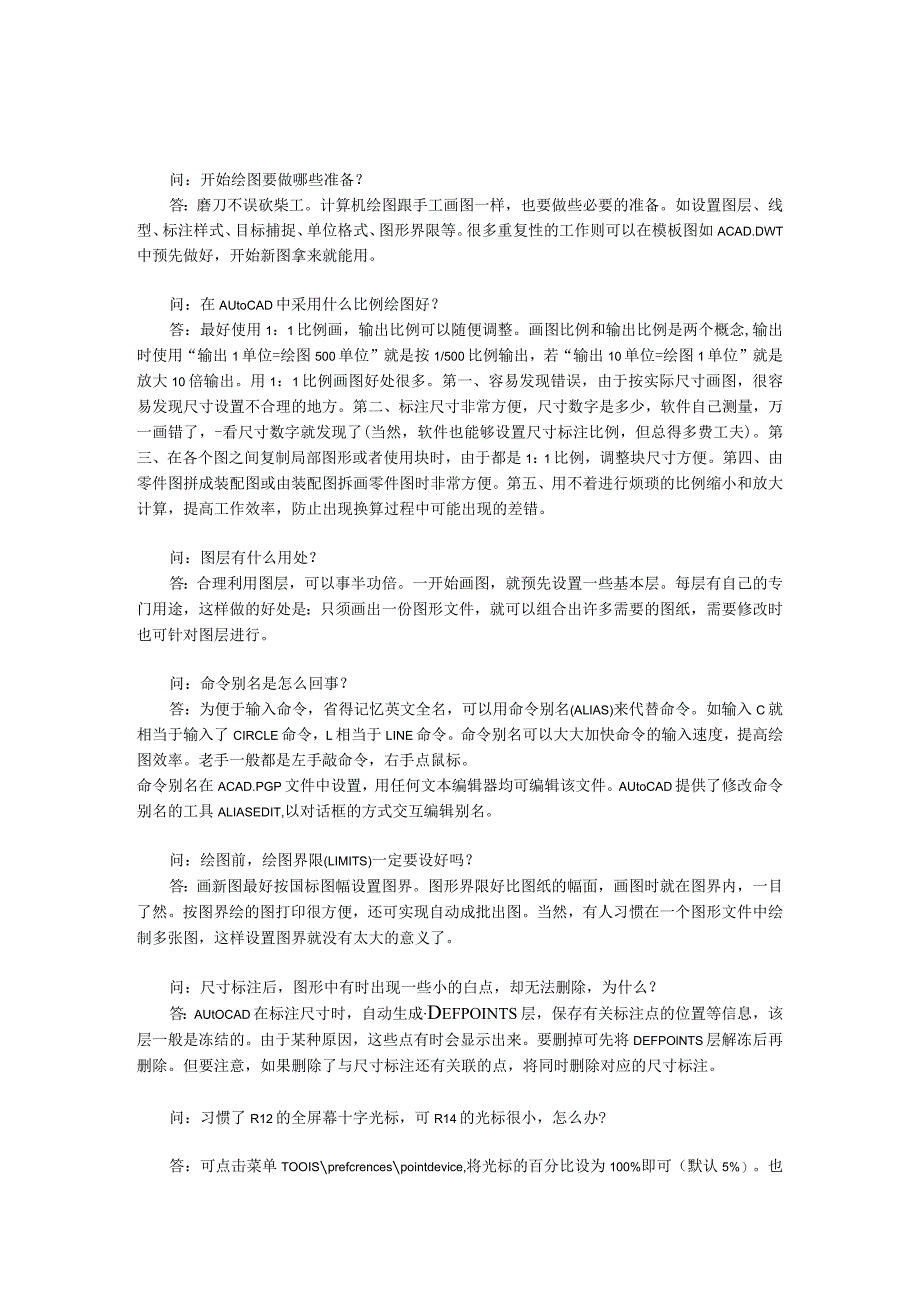

1、问：开始绘图要做哪些准备？答：磨刀不误砍柴工。计算机绘图跟手工画图一样，也要做些必要的准备。如设置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。很多重复性的工作则可以在模板图如ACAD.DWT中预先做好，开始新图拿来就能用。问：在AUtoCAD中采用什么比例绘图好？答：最好使用1：1比例画，输出比例可以随便调整。画图比例和输出比例是两个概念,输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。用1：1比例画图好处很多。第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。第二、标注尺寸非常方便，尺寸数字是
2、多少，软件自己测量，万一画错了，-看尺寸数字就发现了(当然，软件也能够设置尺寸标注比例，但总得多费工夫)。第三、在各个图之间复制局部图形或者使用块时，由于都是1：1比例，调整块尺寸方便。第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。第五、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。问：图层有什么用处？答：合理利用图层，可以事半功倍。一开始画图，就预先设置一些基本层。每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。问：命令别名是怎么回事？答：为便于输入命令，省得记忆英文全名，可以
3、用命令别名(ALIAS)来代替命令。如输入C就相当于输入了CIRCLE命令，L相当于LINE命令。命令别名可以大大加快命令的输入速度，提高绘图效率。老手一般都是左手敲命令，右手点鼠标。命令别名在ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。AUtoCAD提供了修改命令别名的工具ALIASEDIT,以对话框的方式交互编辑别名。问：绘图前，绘图界限(LIMITS)一定要设好吗？答：画新图最好按国标图幅设置图界。图形界限好比图纸的幅面，画图时就在图界内，一目了然。按图界绘的图打印很方便，还可实现自动成批出图。当然，有人习惯在一个图形文件中绘制多张图，这样设置图界就没有太大的意义了。问：

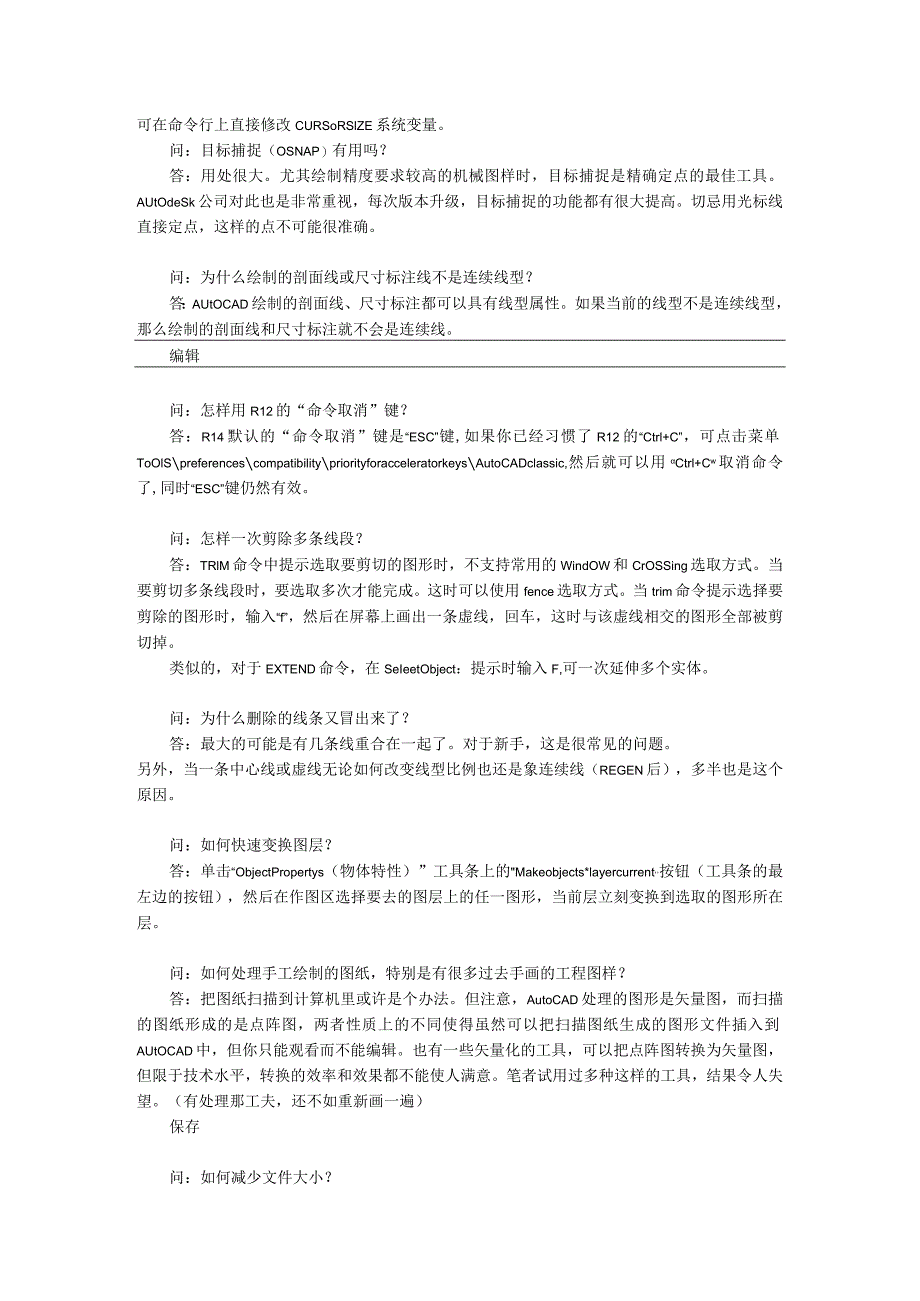

4、尺寸标注后，图形中有时出现一些小的白点，却无法删除，为什么？答：AUtOCAD在标注尺寸时，自动生成Defpoints层，保存有关标注点的位置等信息，该层一般是冻结的。由于某种原因，这些点有时会显示出来。要删掉可先将DEFPOlNTS层解冻后再删除。但要注意，如果删除了与尺寸标注还有关联的点，将同时删除对应的尺寸标注。问：习惯了R12的全屏幕十字光标，可R14的光标很小，怎么办?答：可点击菜单TOOISprefcrencespointdevice,将光标的百分比设为100%即可（默认5%）。也可在命令行上直接修改CURSoRSlZE系统变量。问：目标捕捉（OSNAP）有用吗？答：用处很大。尤其
5、绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。AUtOdeSk公司对此也是非常重视，每次版本升级，目标捕捉的功能都有很大提高。切忌用光标线直接定点，这样的点不可能很准确。问：为什么绘制的剖面线或尺寸标注线不是连续线型？答：AUtOCAD绘制的剖面线、尺寸标注都可以具有线型属性。如果当前的线型不是连续线型，那么绘制的剖面线和尺寸标注就不会是连续线。编辑问：怎样用R12的“命令取消”键？答：R14默认的“命令取消”键是“ESC”键,如果你已经习惯了R12的“Ctrl+C”，可点击菜单ToOlSpreferencescompatibilitypriorityforaccelerator
6、keysAutoCADclassic,然后就可以用Ctrl+Cw取消命令了,同时“ESC”键仍然有效。问：怎样一次剪除多条线段？答：TRlM命令中提示选取要剪切的图形时，不支持常用的WindOW和CrOSSing选取方式。当要剪切多条线段时，要选取多次才能完成。这时可以使用fence选取方式。当trim命令提示选择要剪除的图形时，输入“f”，然后在屏幕上画出一条虚线，回车，这时与该虚线相交的图形全部被剪切掉。类似的，对于EXTEND命令，在SeIeetObject：提示时输入F,可一次延伸多个实体。问：为什么删除的线条又冒出来了？答：最大的可能是有几条线重合在一起了。对于新手，这是很常见的问题
7、。另外，当一条中心线或虚线无论如何改变线型比例也还是象连续线（REGEN后），多半也是这个原因。问：如何快速变换图层？答：单击“ObjectPropertys（物体特性）”工具条上的Makeobjects*layercurrent,按钮（工具条的最左边的按钮），然后在作图区选择要去的图层上的任一图形，当前层立刻变换到选取的图形所在层。问：如何处理手工绘制的图纸，特别是有很多过去手画的工程图样？答：把图纸扫描到计算机里或许是个办法。但注意，AutoCAD处理的图形是矢量图，而扫描的图纸形成的是点阵图，两者性质上的不同使得虽然可以把扫描图纸生成的图形文件插入到AUtOCAD中，但你只能观看而不能编

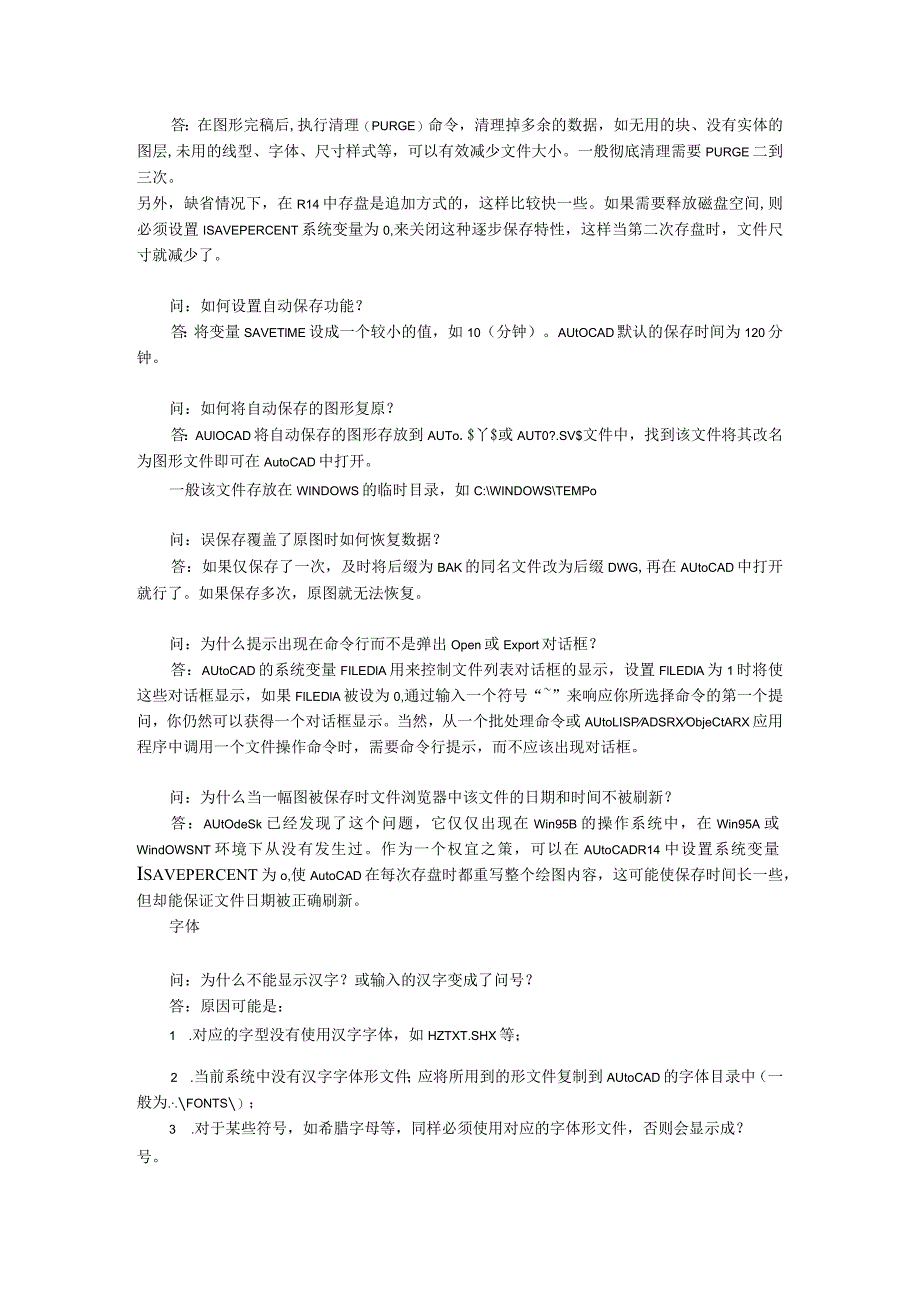

8、辑。也有一些矢量化的工具，可以把点阵图转换为矢量图，但限于技术水平，转换的效率和效果都不能使人满意。笔者试用过多种这样的工具，结果令人失望。（有处理那工夫，还不如重新画一遍）保存问：如何减少文件大小？答：在图形完稿后,执行清理（PURGE）命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。另外，缺省情况下，在R14中存盘是追加方式的，这样比较快一些。如果需要释放磁盘空间,则必须设置ISAVEPERCENT系统变量为0,来关闭这种逐步保存特性，这样当第二次存盘时，文件尺寸就减少了。问：如何设置自动保存功能？
9、答：将变量SAVETlME设成一个较小的值，如10（分钟）。AUtOCAD默认的保存时间为120分钟。问：如何将自动保存的图形复原？答：AUlOCAD将自动保存的图形存放到AUTo.$丫$或AUT0?.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。一般该文件存放在WINDOWS的临时目录，如C:WINDOWSTEMPo问：误保存覆盖了原图时如何恢复数据？答：如果仅保存了一次，及时将后缀为BAK的同名文件改为后缀DWG,再在AUtoCAD中打开就行了。如果保存多次，原图就无法恢复。问：为什么提示出现在命令行而不是弹出Open或Export对话框？答：AUtoCAD的系统变
10、量FILEDlA用来控制文件列表对话框的显示，设置FlLEDlA为1时将使这些对话框显示，如果FlLEDlA被设为0,通过输入一个符号“”来响应你所选择命令的第一个提问，你仍然可以获得一个对话框显示。当然，从一个批处理命令或AUtoLISPADSRXObjeCtARX应用程序中调用一个文件操作命令时，需要命令行提示，而不应该出现对话框。问：为什么当一幅图被保存时文件浏览器中该文件的日期和时间不被刷新？答：AUtOdeSk已经发现了这个问题，它仅仅出现在Win95B的操作系统中，在Win95A或WindOWSNT环境下从没有发生过。作为一个权宜之策，可以在AUtoCADR14中设置系统变量Isa
11、vepercent为o,使AutoCAD在每次存盘时都重写整个绘图内容，这可能使保存时间长一些，但却能保证文件日期被正确刷新。字体问：为什么不能显示汉字？或输入的汉字变成了问号？答：原因可能是：1 .对应的字型没有使用汉字字体，如HZTXT.SHX等；2 .当前系统中没有汉字字体形文件；应将所用到的形文件复制到AUtoCAD的字体目录中（一般为.FONTS）；3 .对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成？号。问：如何解决在R14中打开R12文件出现汉字乱码问题？答：用R14打开R12的文件时，即使正确地选择了汉字字形文件，还是会出现汉字乱码，原因是RM与R12采
12、用的代码页dwgpagecode不同。可到AUtoDeSk公司主页下载代码页转换工具WneWCp。运行WneWCP后，首先选中“Rll/R12”复选框，再单击“Browse”按钮，选择要转换的文件或目录，然后选择新的代码页（ANSI）,单击“StartConversion”即开始转换。转换后，在R14中就能正确地显示汉字。天正提供的代码转换工具DWGCODE.EXE同样可以进行代码转换。如果没有这些工具，可在R12的环境中打开要转换的图形文件，在COMMAM）状态下输入DWGCODEPGE,修改其值为ASCil后保存文件即可。批量修改可使用SCR命令组文件或用LISP编程实现。问：为什么输入的
13、文字高度无法改变？答：使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。问：如何改变己经存在的字体格式？答：如果想改变已有文字的大小、字体、高宽比例、间距、倾斜角度、插入点等，最好利用“特性（DDMODIFY）”命令（前提是你已经定义好了许多文字格式）。点击“特性”命令，点击要修改的文字，回车，出现“修改文字”窗口，选择要修改的项目进行修改即可。问：可以使用系统字体吗，如宋体、楷体等？答：虽然ACADRl4能够使用*.TTF汉字字体文件，可是这种字体太花费CPU时间，对于档次稍低的电脑，显示速度（如使用实时缩放命
14、令时）实在太慢。建议档次低的电脑还是使用*.Shx文件好。在汉字*.Shx文件当中，推荐使用大恒或浩辰公司为ACADRI2配套的HZ*,shx字体文件，但在不同机器上没有相应字体会引起汉字显示问题。当然为美观起见少量使用系统字库也未尝不可。菜单问：为什么工具条的按钮图标被一些笑脸代替了？答：当AUtOCAD找不到按钮位图文件的路径时，工具条或工具框中的这些按钮图标将被一张笑脸所代替。这可能出现在工具条被用户化之后，菜单模板文件（MNU）又被手工编辑了。这种情况，可以用文本编辑器打开菜单源文件（MNS）和菜单模板文件（MNU）,从MNS文件中复制用户化工具条部分，粘贴到MNU文件中，然后更名或删
15、除掉旧的MNS、MNC和MNR文件,再用MENU/MENULOAD命令装载MNU文件,AutoCAD将重新编译菜单文件,产生新的MNS.MNC和MNR文件，这样就会解决问题。另外，如果位图文件不在AUtOCAD的支持路径上，这一问题也会出现。请确信在Preferences（系统配置）”对话框中的支持路径已经包括了该位图文件所在的目录。例如，如果你从一个用户化工具条中移动一个按钮到AutoCAD的标准菜单中的一个工具条时，你必须编辑这一按钮文件，以便该位图文件保存在被支持路径里。可按以下步骤来做：1 .移动或复制图标到一个不同的菜单工具条中之后，保持工具条对话框仍然是打开的,用鼠标右键单击该图标
16、来编辑它。2 .在按钮属性对话框中，选“编辑”按钮。3 .在按钮编辑器对话框中，选择SaVeaS按钮，指定在AUtoCAD支持的路径中的位图文件目录。4 .关闭按钮编辑器，然后在按钮属性对话框中选择Apply（应用）按钮，最后关闭AutoCAD,再重新启动它。问：如何汉化菜单？答：在WIN95/98下，用编辑器如写字板将SUPPOrt目录下的acad.mnu文件，将口内的英文命令名称改为中文，存盘退出。再在R14中输入“menu”命令，将acad.mnu菜单文件装入，下拉菜单就变成了中文。如果有已汉化的菜单文件可以直接使用。打印问：PLOT和ASE命令后只能在命令行出现提示，而没有弹出对话框，为什么？答：AUIoCAD的系统变量CMDD
