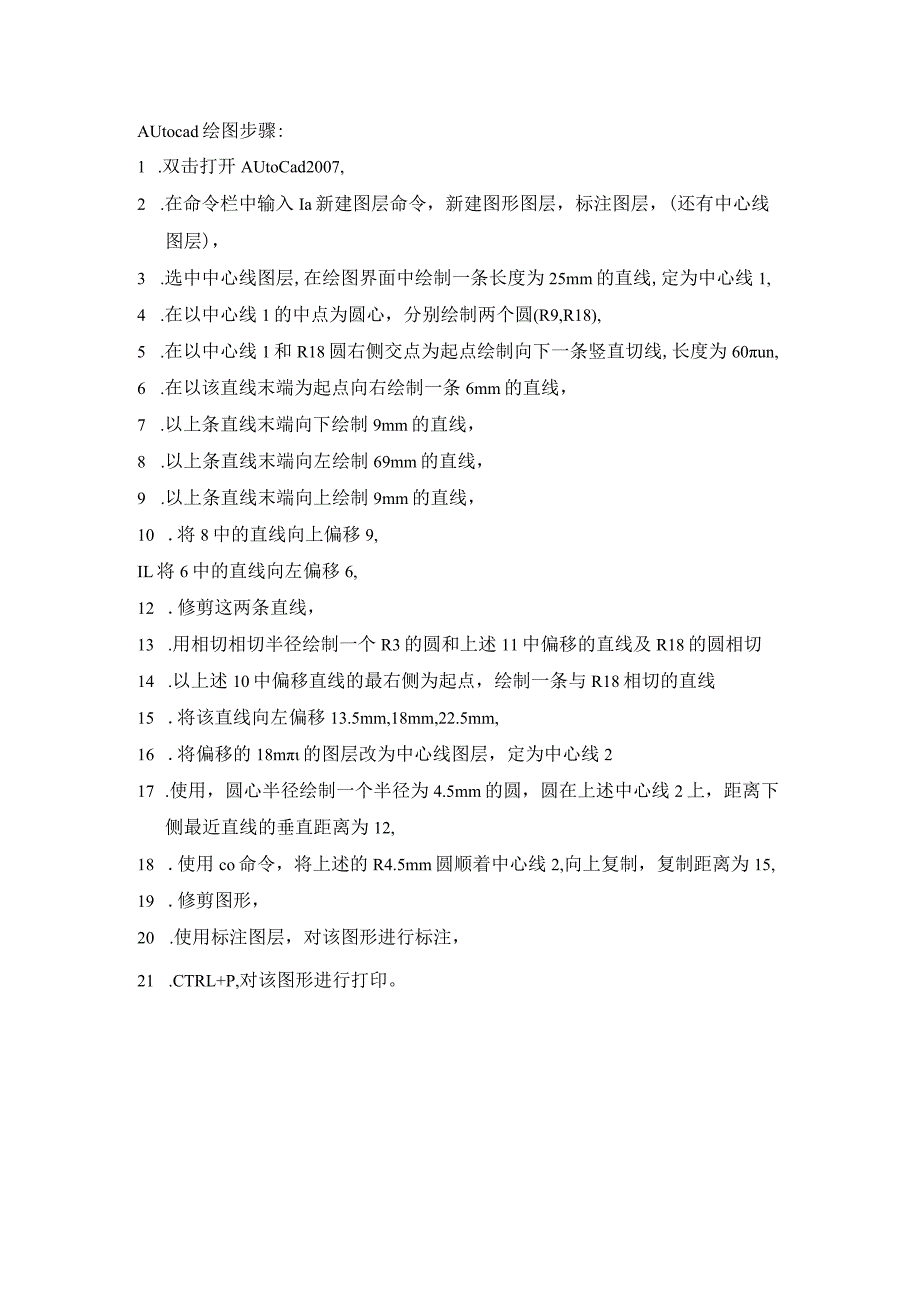

AUtocad绘图步骤:1 .双击打开AUtoCad2007,2 .在命令栏中输入Ia新建图层命令，新建图形图层，标注图层，(还有中心线图层)，3 .选中中心线图层,在绘图界面中绘制一条长度为25mm的直线,定为中心线1,4 .在以中心线1的中点为圆心，分别绘制两个圆(R9,R18),5 .在以中心线1和R18圆右侧交点为起点绘制向下一条竖直切线,长度为60un,6 .在以该直线末端为起点向右绘制一条6mm的直线，7 .以上条直线末端向下绘制9mm的直线，8 .以上条直线末端向左绘制69mm的直线，9 .以上条直线末端向上绘制9mm的直线，10 .将8中的直线向上偏移9,IL将6中的直线向左偏移6,12 .修剪这两条直线，13 .用相切相切半径绘制一个R3的圆和上述11中偏移的直线及R18的圆相切14 .以上述10中偏移直线的最右侧为起点，绘制一条与R18相切的直线15 .将该直线向左偏移13.5mm,18mm,22.5mm,16 .将偏移的18m的图层改为中心线图层，定为中心线217 .使用，圆心半径绘制一个半径为4.5mm的圆，圆在上述中心线2上，距离下侧最近直线的垂直距离为12,18 .使用co命令，将上述的R4.5mm圆顺着中心线2,向上复制，复制距离为15,19 .修剪图形，20 .使用标注图层，对该图形进行标注，21 .CTRL+P,对该图形进行打印。
