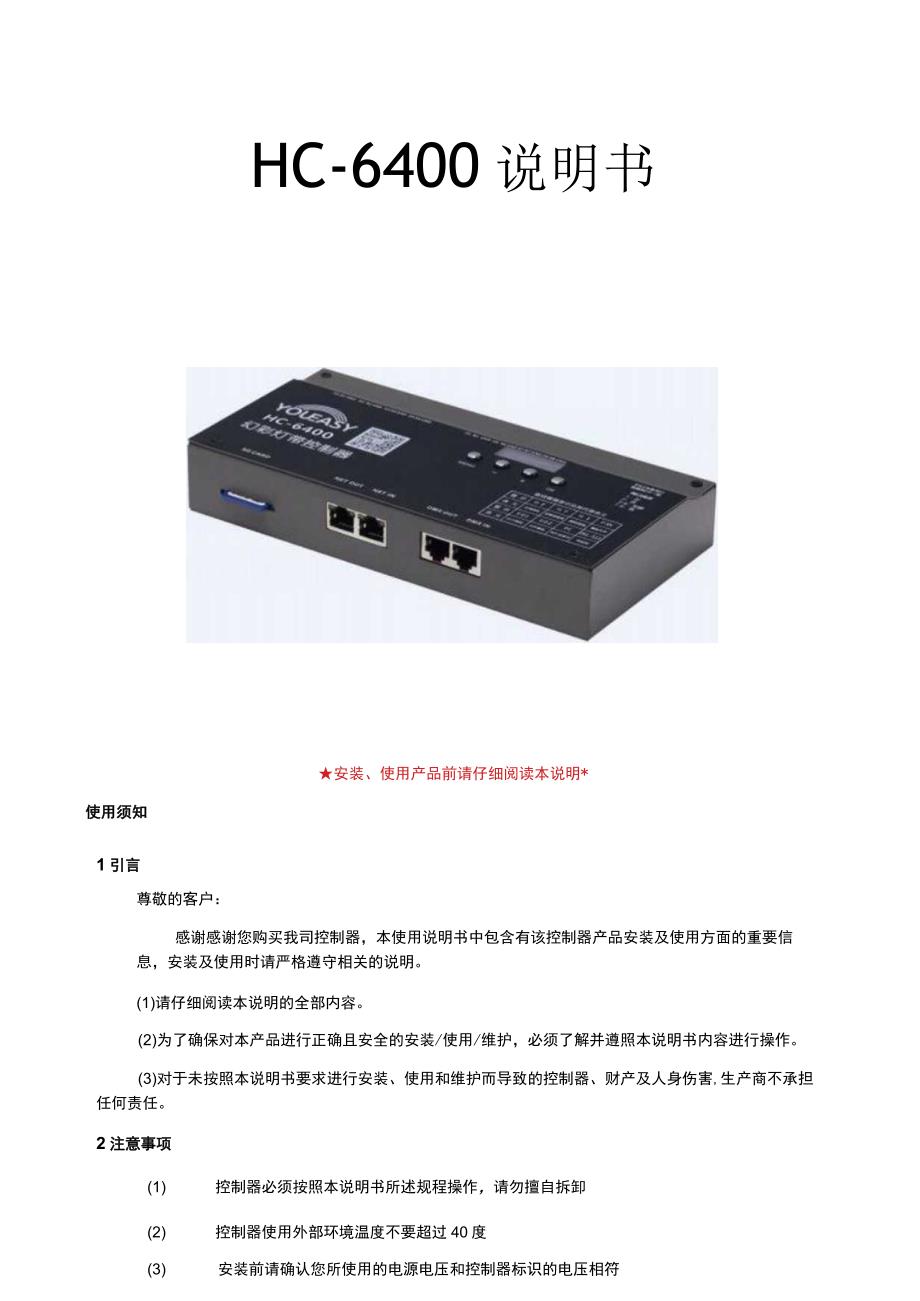

1、HC-6400说明书安装、使用产品前请仔细阅读本说明*使用须知1引言尊敬的客户：感谢感谢您购买我司控制器，本使用说明书中包含有该控制器产品安装及使用方面的重要信息，安装及使用时请严格遵守相关的说明。(1)请仔细阅读本说明的全部内容。(2)为了确保对本产品进行正确且安全的安装/使用/维护，必须了解并遵照本说明书内容进行操作。(3)对于未按照本说明书要求进行安装、使用和维护而导致的控制器、财产及人身伤害,生产商不承担任何责任。2注意事项(1)控制器必须按照本说明书所述规程操作，请勿擅自拆卸(2)控制器使用外部环境温度不要超过40度(3) 安装前请确认您所使用的电源电压和控制器标识的电压相符(4)

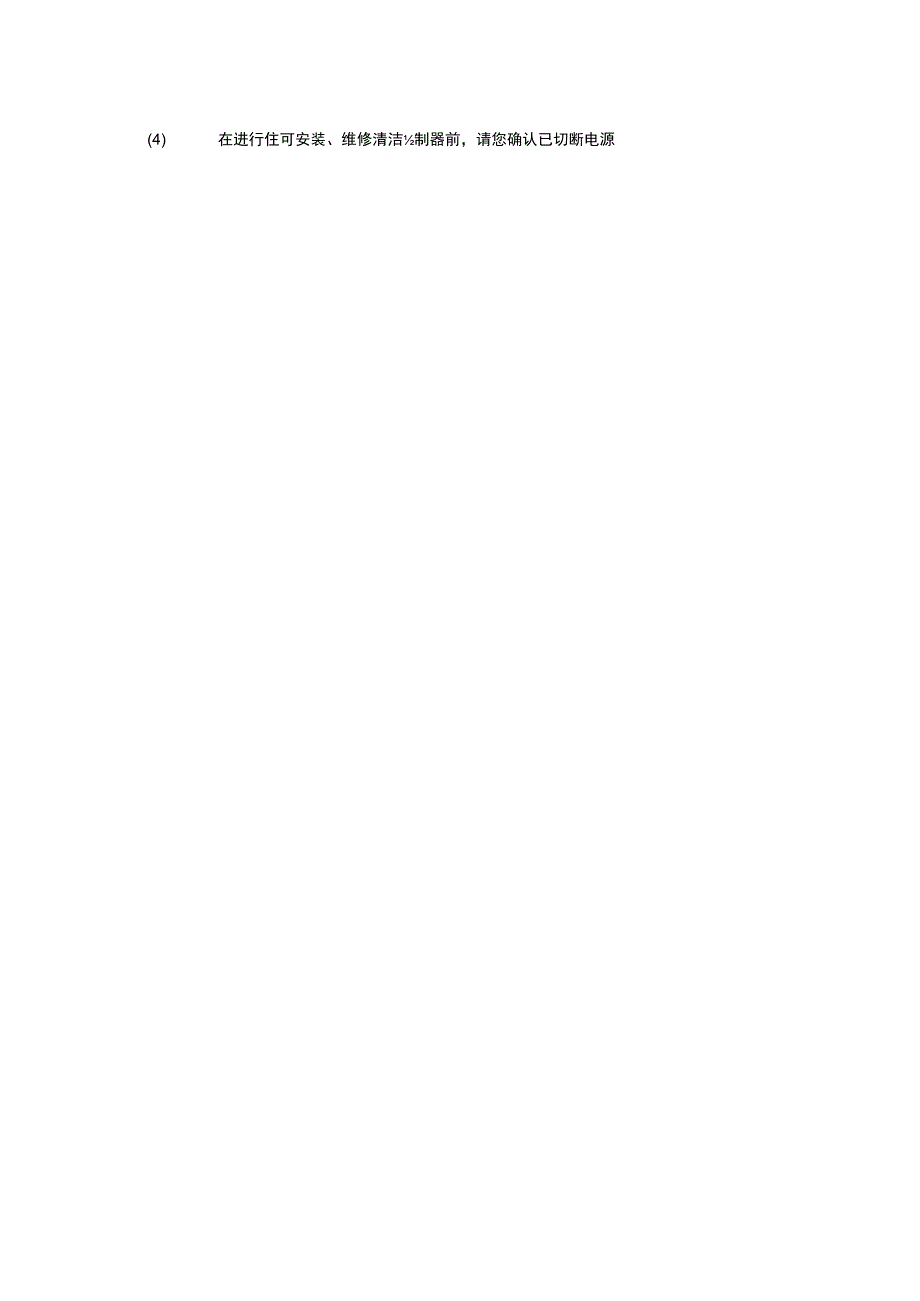

2、在进行住可安装、维修清洁制器前，请您确认已切断电源产品规格1、工作电压：AC220V2、最大功耗:小于4W3、输出信号：4路TTL信号和4路DMX信号4、带载能力：4*1024点5、控制方式:夕bffiSD卡（支持FAT32、FAT16格式，最大64G字节。）6、外形尺寸：187*115*35mm7、高性能ARM32位姐三器方案，可控大部分常规芯片方案8、播放速度50级调整,最大可支持64个程序文件播放9、多台控制器同时上电,可通过交流电源同步。10、能接DMX控制台，可更换文件,调节速度和亮度，反应速度快。11、 DMX512码1-512可调（因控制器占用11个三fi,所皿蜘稗侬502）12
3、、支持RGB三色和RGBW四色灯具信号可调输出13、支持限制上电次数加密功能，支持捷用灯控对期S权加密。14、自带数点功能。15、可联机可脱机，可以直接HC-M1主控数据运行，或本身Sd镌据运行16、却DMX51217、目嗣以控制的驱动芯片有DMX512、HDMX、DMX512_RDM、WS2811xWS2812xTM1812.TMl809、TM180TM1923sTM1934xTM1925D.TM1926DxTMI803、TM1814xTMI913、TM1914xTM1926xSMl6711、SM16703xSM16709xSM16712xSMl6704、XT1511fXT1505fXT16
4、03,XT1801,XT1901.LPD1882xLPD1889.LPD1883x1.PD1886xINK1003xAPA104sLC8812xP9883、GW6205xQED3110等。18、配套YOUEASYHC6000软件,可编程灯带模型及输出模型效果。一、控制器操作说明HC6400控制器显示说明序号菜单描述参数含义显示图片备注1SD卡不触文件1-64文件序号（当前播放第T文件）FILF上电后显示文彳棒单，第一个数码管显示F,后面显示文件序号。2文件播放速度0-255文件每秒播放的帧数（当前25帧/秒）按MENU健,切换到第二个菜单速度范围是1-80帧每秒.在电源同步时,每台控制器的速度
5、必须一样.3频0-255灯带总亮度调节drrDo-255,当麴陋行SD卡程序，亮度需要调整到255,否则灯带不亮4DMX起始地址码1-5121-512个地址（当前地址码为1）点击PK设X,设置完成需要点击OK11ddr第四个菜单是地址码设置，每台控制器占用11个通道。起始地址默认为1,即占用通道1-11.若起始通道地址为2则占用通道2-12.5IP地址1-254同一局域网可设1-254个IP（当前IP为11）IP第五个菜单是IP设置.前三字节自适应,同一局域网可设1-254个IP.6颜色分量数1-4C颜色分量数范围是1-4（当前颜色分量数3即RGB）cLo第六个菜单是设置f点的颜色分峨N,默认
6、为3,即RGB,4为RGBW1-4当4C时，点击确认选择S-16:明微T-16:天微1：明微接线方式为PJ作为数据税,GND不变2：天微接线方式为D+作为数据线,GND不变7按点点亮（数点功能）1.1P411024可选（当前为线路第一点亮起）LnI-Io24个耐选.当线路灯带与控制器连接后，控制器所蝌的数字其控制器所连接的灯带对应的像素点亮起8工作模式主机/从机YEWNO目前有两个模式0-1（当前为普通模式）选择YES”,当前为主机并且发送同步数据给从机，为从机必须为“NO9播放模式MLAINC单机播出果3LooP螭LP三gSD卡文件循环播放选择SING模式单个SD卡文件循环播放1O帧运行方向
7、IFfi文件帧数据正向运行，和反向运行dlr“POST:数据正向运行rtREUEw:数据反向运行1模型最大点数D1W单个控制建立模型时，4个端口的最大值和此参数一致此功能HC64及6800已经12参数复位5-100系统参数恢复到默认rEt点击确认进入显示,礴+三fJ显示复颐功.-3-二、使用说明1、 地址码设置：按MODEMENU（菜单键）键切换到第四个菜单Addr地址显视界面，再按+或键调到需要的地址码后，按OK键保存当前地址码并退出。2、 颜色分量数设置：如RGB三色和RGBW四色灯带输出设定，按M0DE/MENU键切换到第六个菜单COLO显视界面，再按+或一键调到需要的颜色分量数后，按C
8、）K键保存当前颜色分量数并退出。（出厂默认颜色分量数为3,即常见的RGB三色数码灯带。）3、 固件升级：拷贝公司指定的文件夹Apppro,放入SD卡中然后重启设备能看到P-1to14标识编程进行中写完成后自动重新启动。4、 开机显示：显示bootV1.0标识机器的底层程J字版本，然后闪烁。3次显示YOUE,后显示应用程序的版本。三3色通道表HC6000控制器DMX512通道表事号通道功能说明1通道1文件选择SD卡效果动作模式选择，可支持64种模式每隔4个值为一个模式,即0-3为模式1,47为模式2,8-11为模式3,如此类推2通道2速度文件播放速度3通道3BSD卡程序蓝光颜色的亮度调节4通道4
9、RSD卡程序红光颜色的亮度调节5通道5GSD卡程序绿光颜色的亮度调节6通道6频闪0-100正常播放，100-255频闪7通道7正反向0-123为正向，124-131暂停，132-255为反向8通道8蓝灯带蓝光颜色的亮度调节9通道9红灯带红光颜色的亮度调节1O通道10绿灯带绿光颜色的亮度调节11通道11调光总调光开关0为关灯、255为最亮开灯三.HC6000控制器DMX512通道表通道功能说明1通道1文件选择SD卡效果动作模式选择，可支持64种模式每隔4个值为一个模式,即03为模式1,47为模式2,811为模式3,如此类推2通道2i三文件播放速度3通道3RSD卡程序红光颜色的亮度调节4通道4GS
10、D卡程序绿光颜色的亮度调节5通道5BSD卡程序蓝光颜色的亮度调节6通道6WSD卡程序白光颜色的亮度调节7通道7频闪0-100正常播放,100-255频闪8通道8正反向0-123为正向124-131暂停132-255为反向9通道8红灯带红光颜色的亮度调节10通道9绿灯带绿光颜色的亮度调节11通道10蓝灯带蓝光颜色的亮度调节1三三11白灯带白光颜色的亮度调节213通道13调光总调光开关O为关灯、255为最亮开灯四、控制器接口定义：表格第一行第二行为PIN接线端部分，第三行为网口接线端部分。五.接线说明1 .LED灯具信号接线：（五芯三焊点灯带为例）灯带DAT（常见为绿色）为数据线，需灯带输入端接控
11、制器的D-端口（或网口2脚）灯带GND（常见为白色）触制器GND端口（或网口78脚），同时接开关电源V（负极）2 .控制器接线：（1）DMX512接线:DMX控台信号接第一台控制器的DMXIN控制器的DMXOUT接下一台的DMXIN（2） IP网络接线:信号接第一台控制器的NETIN控制器的NETOUT接下一台的NETIN六.乍1、 更换程序效果文件时，先将SD卡格式化成FAT（FAT16）格式，再将对应台数的文件夹复制到SD中，比如6400的第一台机器文件夹为“401”,4代表4路暨6400,01代表第一台机器。安全退出SD卡后，将SD卡装入控制器，再上电，正常情次控制器数码管会显示F1,即
12、为当前播放的程序文件，（不正常时显视请参考二、使用说明中的5、数码管状态提示）。2、 文件夹里面的LED效果文件（dat）名称不能修改,001对应第T,064对应最后以后，机器最大支持64个文件。3、 如工作不正常，请检查SD卡的格式是否是FAT（FAT16）,SD卡是否正确插入，SD卡是否是好的，SD卡中是否有LED文件，LED文件是否是当前控制器翊的文彳媵型等。七注意事项1、 拷贝数据是连同文件夹拷贝进去。方便蛰看是本台机器是第几台2、 请按标注说明接线，通电前请确保接线之间无错接短路现象。3、 请检查所带灯具的芯片型号和控制器输出是否匹配。4、 产品质量问题保修二年,人为损坏或违规使用造成的损坏不在保修范围内。八，M三75tDMX51路嚅说明：方案1按照此方法控制，同步性维持30秒,主从可以一直同步。说明：方案2设备必须带网络同步性永远不变，主从永不变。灯带防止干扰的接线方式
