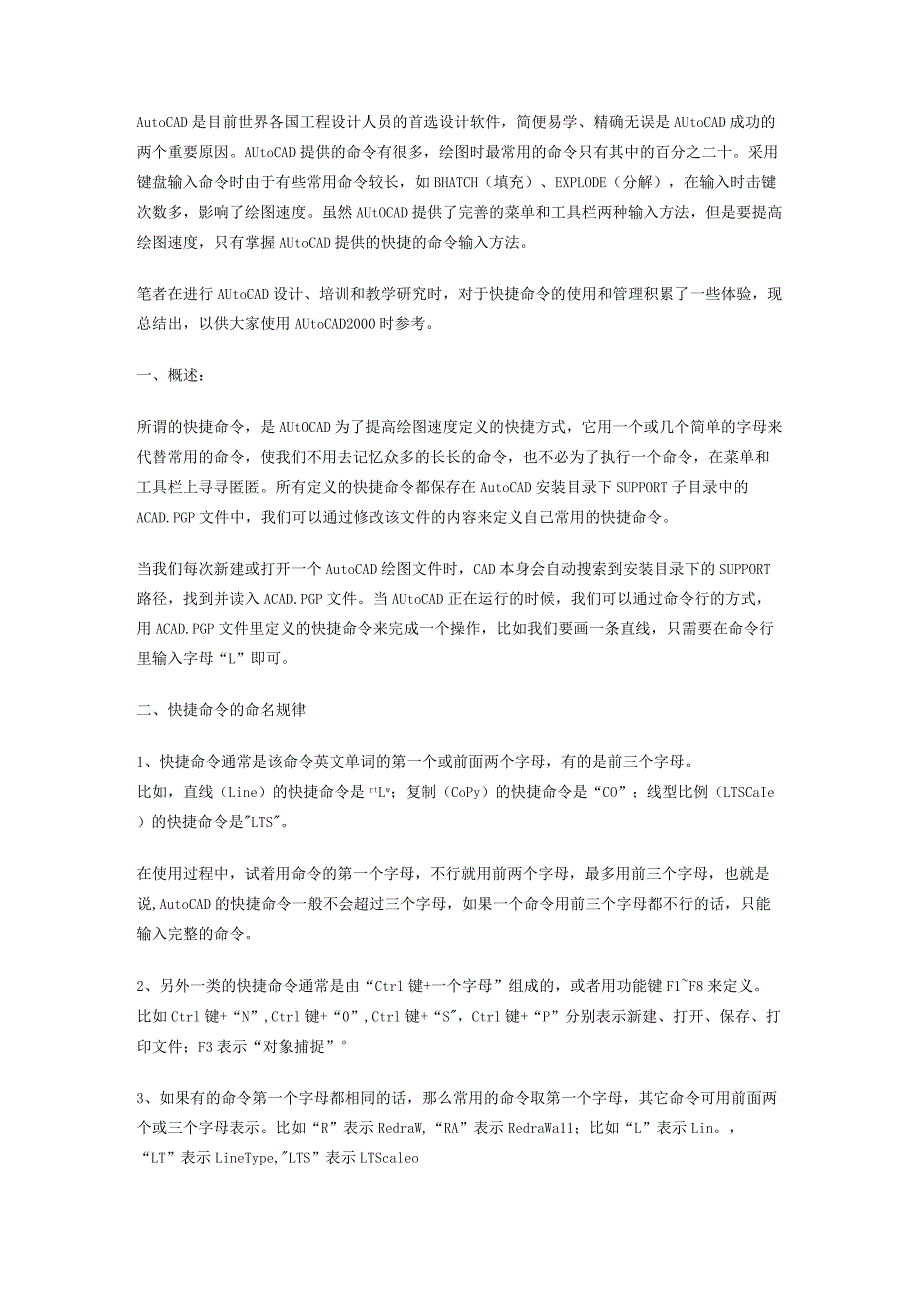

1、AutoCAD是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AUtoCAD成功的两个重要原因。AUtoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。采用键盘输入命令时由于有些常用命令较长，如BHATCH（填充）、EXPLODE（分解），在输入时击键次数多，影响了绘图速度。虽然AUtOCAD提供了完善的菜单和工具栏两种输入方法，但是要提高绘图速度，只有掌握AUtoCAD提供的快捷的命令输入方法。笔者在进行AUtoCAD设计、培训和教学研究时，对于快捷命令的使用和管理积累了一些体验，现总结出，以供大家使用AUtoCAD2000时参考。一、概述：所谓的快捷命令，是A
2、UtOCAD为了提高绘图速度定义的快捷方式，它用一个或几个简单的字母来代替常用的命令，使我们不用去记忆众多的长长的命令，也不必为了执行一个命令，在菜单和工具栏上寻寻匿匿。所有定义的快捷命令都保存在AutoCAD安装目录下SUPPORT子目录中的ACAD.PGP文件中，我们可以通过修改该文件的内容来定义自己常用的快捷命令。当我们每次新建或打开一个AutoCAD绘图文件时，CAD本身会自动搜索到安装目录下的SUPPORT路径，找到并读入ACAD.PGP文件。当AUtoCAD正在运行的时候，我们可以通过命令行的方式，用ACAD.PGP文件里定义的快捷命令来完成一个操作，比如我们要画一条直线，只需要在
3、命令行里输入字母“L”即可。二、快捷命令的命名规律1、快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。比如，直线（Line）的快捷命令是rtLw；复制（CoPy）的快捷命令是“CO”；线型比例（LTSCaIe）的快捷命令是LTS。在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说,AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。2、另外一类的快捷命令通常是由“Ctrl键+一个字母”组成的，或者用功能键F1F8来定义。比如Ctrl键+“N”,Ctrl键+“0”,Ctrl键+“S，Ctrl

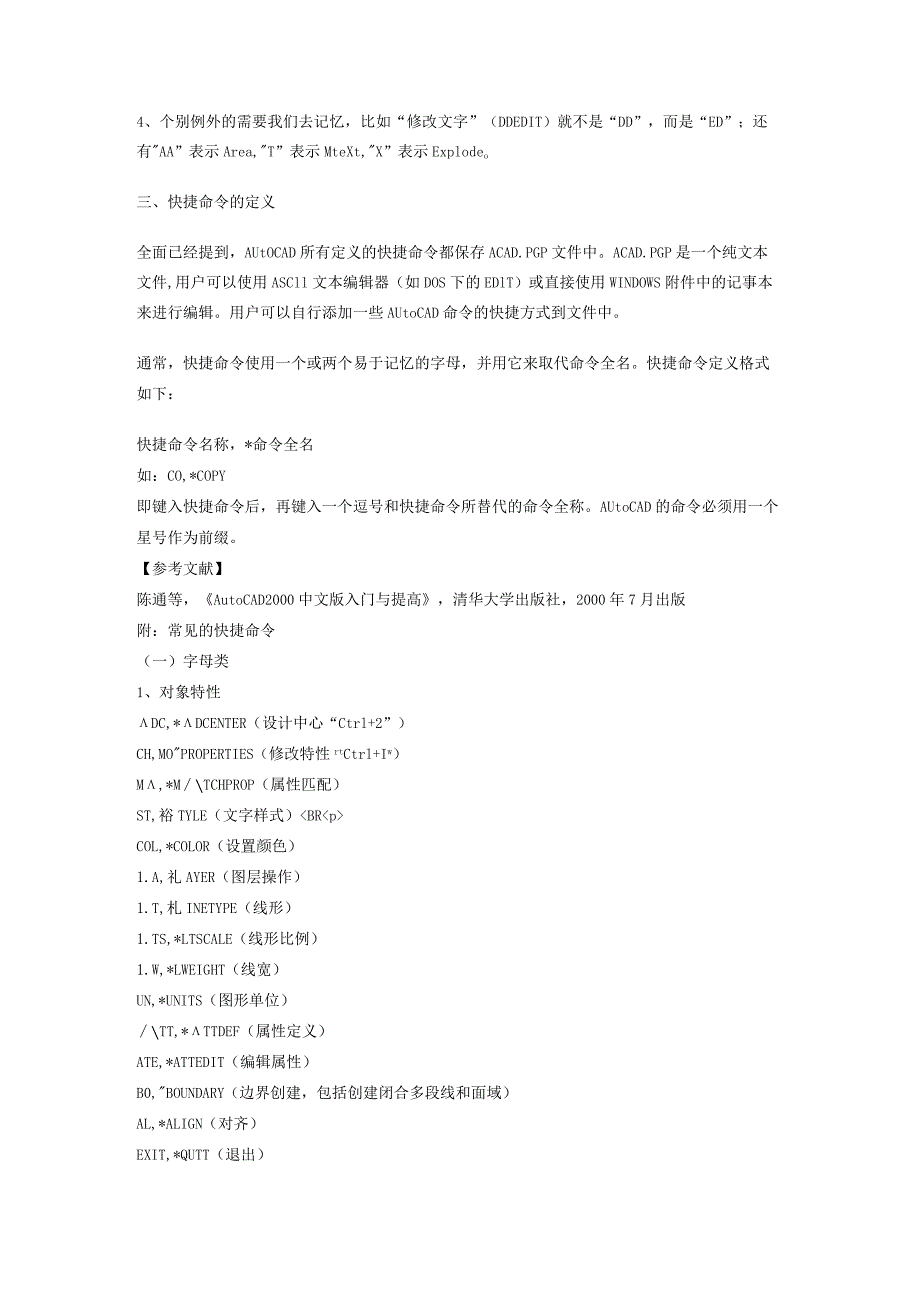

4、键+“P”分别表示新建、打开、保存、打印文件；F3表示“对象捕捉”3、如果有的命令第一个字母都相同的话，那么常用的命令取第一个字母，其它命令可用前面两个或三个字母表示。比如“R”表示RedraW,“RA”表示RedraWa11；比如“L”表示Lin。，“LT”表示LineType,LTS”表示LTScaleo4、个别例外的需要我们去记忆，比如“修改文字”（DDEDIT）就不是“DD”，而是“ED”；还有AA”表示Area,T”表示MteXt,X”表示Explodeo三、快捷命令的定义全面已经提到，AUtOCAD所有定义的快捷命令都保存ACAD.PGP文件中。ACAD.PGP是一个纯文本文件,用
5、户可以使用ASCll文本编辑器（如DOS下的EDlT）或直接使用WINDOWS附件中的记事本来进行编辑。用户可以自行添加一些AUtoCAD命令的快捷方式到文件中。通常，快捷命令使用一个或两个易于记忆的字母，并用它来取代命令全名。快捷命令定义格式如下：快捷命令名称，*命令全名如：CO,*COPY即键入快捷命令后，再键入一个逗号和快捷命令所替代的命令全称。AUtoCAD的命令必须用一个星号作为前缀。【参考文献】陈通等，AutoCAD2000中文版入门与提高，清华大学出版社，2000年7月出版附：常见的快捷命令（一）字母类1、对象特性DC,*DCENTER（设计中心“Ctrl+2”）CH,MOPRO

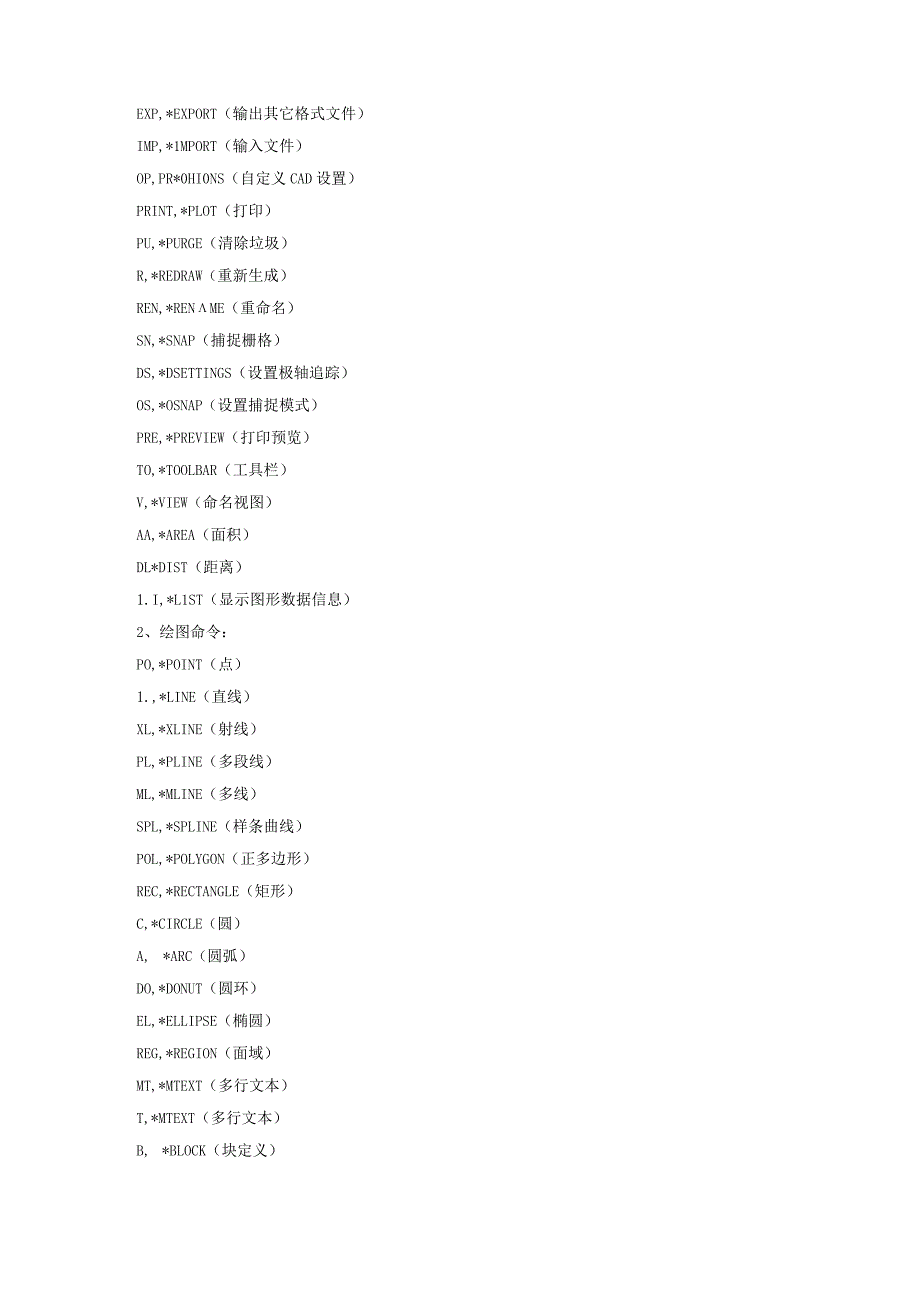

6、PERTIES（修改特性rtCtrl+Iw）M,*MTCHPROP（属性匹配）ST,裕TYLE（文字样式）BRCOL,*COLOR（设置颜色）1.A,礼AYER（图层操作）1.T,札INETYPE（线形）1.TS,*LTSCALE（线形比例）1.W,*LWEIGHT（线宽）UN,*UNITS（图形单位）TT,*TTDEF（属性定义）ATE,*ATTEDIT（编辑属性）B0,BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,*ALIGN（对齐）EXIT,*QUTT（退出）EXP,*EXPORT（输出其它格式文件）IMP,*1MPORT（输入文件）OP,PR*0HI0NS（自定义CAD设
7、置）PRINT,*PLOT（打印）PU,*PURGE（清除垃圾）R,*REDRAW（重新生成）REN,*RENME（重命名）SN,*SNAP（捕捉栅格）DS,*DSETTINGS（设置极轴追踪）OS,*OSNAP（设置捕捉模式）PRE,*PREVIEW（打印预览）TO,*TOOLBAR（工具栏）V,*VIEW（命名视图）AA,*AREA（面积）DL*DIST（距离）1.I,*L1ST（显示图形数据信息）2、绘图命令：PO,*POINT（点）1.,*LINE（直线）XL,*XLINE（射线）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLY
8、GON（正多边形）REC,*RECTANGLE（矩形）C,*CIRCLE（圆）A, *ARC（圆弧）DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）REG,*REGION（面域）MT,*MTEXT（多行文本）T,*MTEXT（多行文本）B, *BLOCK（块定义）I,*INSERT（插入块）W,*WBLOCK（定义块文件）DIV,*DIVIDE（等分）H,*BHATCH（填充）3、修改命令：CO,*C0PY（复制）MI,*MIRROR（镜像）AR,*ARRAY（阵列）0,*OFFSET（偏移）RO,*ROTATE（旋转）M,*MOVE（移动）E,DEL键*ERASE（删除）X,*EXP
9、LODE（分解）TR,*TRIM（修剪）EX,*EXTEND（延伸）S,*STRETCH（拉伸）1.EN,*LENGTHEN（直线拉长）SC,*SCALE（比例缩放）BR,*BREK（打断）CHA,*CHAMFER（倒角）F,*FILLET（倒圆角）BRAutoCAD2000快捷命令的使用作者：breeze转贴自：本站原创点击数：802文章录入：breezePE,*PEDIT（多段线编辑）ED,*DDEDIT（修改文本）4、视窗缩放：P,*PAN（平移）Z+空格+空格，*实时缩放Z,*局部放大Z+P,*返回上一视图Z+E,*显示全图5、尺寸标注:DLI,*DIMLINEAR（直线标注）DAL,
10、*D1MALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI,*D1MD1AMETER（直径标注）DAN,*DIMNGULR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIM0RDINATE（点标注）TOL,*TOLERANCE（标注形位公差）1.E,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED,*D1MEDIT（编辑标注）DOV,*DIMOVERRIDE（替换标注系统变量）（二）常用CTRL快捷键CTRL+1PROPERTIES（修改特性）
11、CTRL+2*ADCENTER（设计中心）【CTRL】+0*OPEN（打开文件）CTRL+N、M*NEW（新建文件）CTRL+P*PRINT（打印文件）CTRL+S*SAVE（保存文件）【CTRL】+Z*UNDO（放充）CTRL+X*CUTCLIP（剪切）ICTRL+C*COPYCLIP（复制）CTRL+V*PASTECL1P（粘贴）CTRL+B*SNAP（栅格捕捉）CTRL+F*OSNAP（对象捕捉）1.CTRL+G*GRID（栅格）CTRL+L*ORTHO（正交）【CTRL+W*（对象追踪）CTRL+U*（极轴）（三）常用功能键ElJ*HELP（帮助）【F2】*（文本窗口）E3*OSNAP
12、（对象捕捉）IF7*GRIP（栅格）F8*ORTHO（正交）A圆弧1.直线C圆I插入块B创建块H图案填充D标注样式管理器E删除F圆角G群组M移动O偏移P平移S拉伸W外部块V视图对话框X分解Z显示缩放T多行文字co复制MI镜像AR阵列RO旋转SC比例1.E引线管理器EX延伸TR修剪ST文字样式管理器DT单行文字PO单点XL参照线ML多线PL多段线POL多边形REC矩形SPL样条曲线EL椭圆CH特性CHA倒角BR打断DI查询距离AREA面积ID点坐标MA特性匹配MASSPROP质量特性1.S列表显示TIME时间SETTVAR设置变量1.A图层COLOR颜色1.T线型管理LW线宽管理UN单位管理TH
13、厚度捕捉TT临时追踪点FROM从临时参照到偏移ENDP捕捉到圆弧或线的最近端点MID捕捉圆弧或线的中点INT线、圆、圆弧的交点APPINT两个对象的外观交点EXT线、圆弧、圆的延伸线CEN圆弧、圆心的圆心QUA圆弧或圆的象限点TAN圆弧或圆的限象点PER线、圆弧、圆的重足PAR直线的平行线NOD捕捉到点对象INS文字、块、形、或属性的插入点NEA最近点捕捉标注DLI线型标注DAL对齐标注DOR坐标标注DDI直径标注DAN角度标注QDlM快速标注DBA基线标注DCO连续标注1.E引线标注TOL公差标注DLE圆心标注DRA半径标注CAL计算器Alt+N+Q快速Alt+N+L线型Alt+N+G对齐A
14、lt+N+0坐标Alt+N+R半径Alt+N+D直径Alt+N+A角度Alt+N+B基线Alt+N+C连续Alt+N+E引线Alt+N+T公差Alt+N+M圆心Alt+N+Q倾斜Alt+N+S样式Alt+N+V替代Alt+N+U更新CAD快捷键Fl:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FlO:极轴模式控制Fll:对象追踪式控制Ctr1+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctr1+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(StyIe)SO:绘制二围面(2dsolid)SP:拼音的校核(SPell)S
