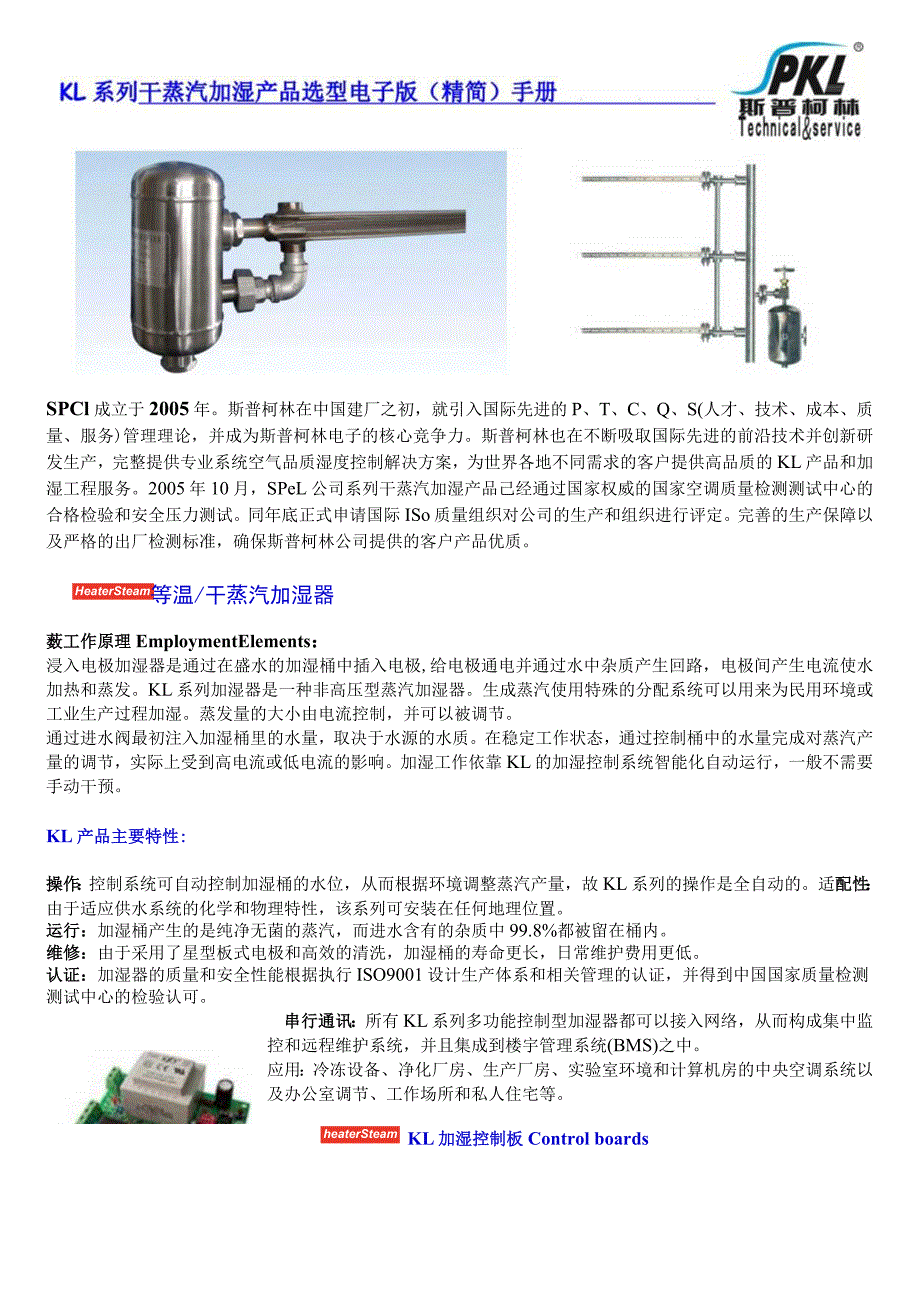

1、SPCl成立于2005年。斯普柯林在中国建厂之初，就引入国际先进的P、T、C、Q、S(人才、技术、成本、质量、服务)管理理论，并成为斯普柯林电子的核心竞争力。斯普柯林也在不断吸取国际先进的前沿技术并创新研发生产，完整提供专业系统空气品质湿度控制解决方案，为世界各地不同需求的客户提供高品质的KL产品和加湿工程服务。2005年10月，SPeL公司系列干蒸汽加湿产品己经通过国家权威的国家空调质量检测测试中心的合格检验和安全压力测试。同年底正式申请国际ISo质量组织对公司的生产和组织进行评定。完善的生产保障以及严格的出厂检测标准，确保斯普柯林公司提供的客户产品优质。HeaterSteam等温/干蒸汽加
2、湿器heaterSteamKL加湿控制板Control boards薮工作原理EmploymentElements：浸入电极加湿器是通过在盛水的加湿桶中插入电极,给电极通电并通过水中杂质产生回路，电极间产生电流使水加热和蒸发。KL系列加湿器是一种非高压型蒸汽加湿器。生成蒸汽使用特殊的分配系统可以用来为民用环境或工业生产过程加湿。蒸发量的大小由电流控制，并可以被调节。通过进水阀最初注入加湿桶里的水量，取决于水源的水质。在稳定工作状态，通过控制桶中的水量完成对蒸汽产量的调节，实际上受到高电流或低电流的影响。加湿工作依靠KL的加湿控制系统智能化自动运行，一般不需要手动干预。KL产品主要特性:操作：控
3、制系统可自动控制加湿桶的水位，从而根据环境调整蒸汽产量，故KL系列的操作是全自动的。适配性：由于适应供水系统的化学和物理特性，该系列可安装在任何地理位置。运行：加湿桶产生的是纯净无菌的蒸汽，而进水含有的杂质中99.8%都被留在桶内。维修：由于采用了星型板式电极和高效的清洗，加湿桶的寿命更长，日常维护费用更低。认证：加湿器的质量和安全性能根据执行ISO9001设计生产体系和相关管理的认证，并得到中国国家质量检测测试中心的检验认可。串行通讯：所有KL系列多功能控制型加湿器都可以接入网络，从而构成集中监控和远程维护系统，并且集成到楼宇管理系统(BMS)之中。应用：冷冻设备、净化厂房、生产厂房、实验室

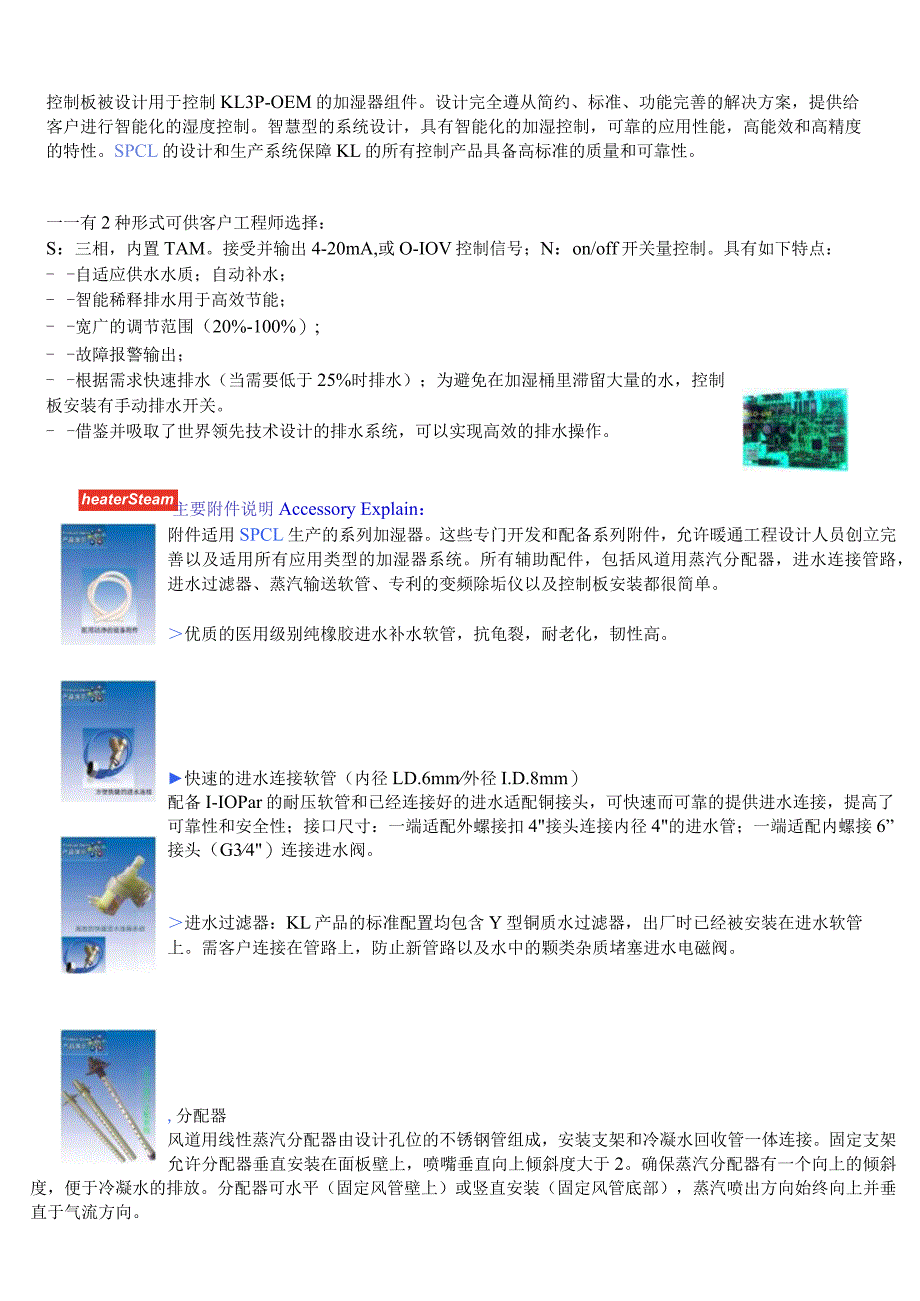

4、环境和计算机房的中央空调系统以及办公室调节、工作场所和私人住宅等。控制板被设计用于控制KL3P-OEM的加湿器组件。设计完全遵从简约、标准、功能完善的解决方案，提供给客户进行智能化的湿度控制。智慧型的系统设计，具有智能化的加湿控制，可靠的应用性能，高能效和高精度的特性。SPCL的设计和生产系统保障KL的所有控制产品具备高标准的质量和可靠性。一一有2种形式可供客户工程师选择：S：三相，内置TAM。接受并输出4-20mA,或O-IOV控制信号；N：on/off开关量控制。具有如下特点：- -自适应供水水质；自动补水；- -智能稀释排水用于高效节能；- -宽广的调节范围（20%-100%）;- -故
5、障报警输出；- -根据需求快速排水（当需要低于25%时排水）；为避免在加湿桶里滞留大量的水，控制板安装有手动排水开关。heaterSteam主要附件说明Accessory Explain：- -借鉴并吸取了世界领先技术设计的排水系统，可以实现高效的排水操作。附件适用SPCL生产的系列加湿器。这些专门开发和配备系列附件，允许暖通工程设计人员创立完善以及适用所有应用类型的加湿器系统。所有辅助配件，包括风道用蒸汽分配器，进水连接管路，进水过滤器、蒸汽输送软管、专利的变频除垢仪以及控制板安装都很简单。优质的医用级别纯橡胶进水补水软管，抗龟裂，耐老化，韧性高。快速的进水连接软管（内径LD.6mm外径I.
6、D.8mm）配备I-IOPar的耐压软管和已经连接好的进水适配铜接头，可快速而可靠的提供进水连接，提高了可靠性和安全性；接口尺寸：一端适配外螺接扣4接头连接内径4的进水管；一端适配内螺接6”接头（G34）连接进水阀。进水过滤器：KL产品的标准配置均包含Y型铜质水过滤器，出厂时已经被安装在进水软管上。需客户连接在管路上，防止新管路以及水中的颗类杂质堵塞进水电磁阀。,分配器风道用线性蒸汽分配器由设计孔位的不锈钢管组成，安装支架和冷凝水回收管一体连接。固定支架允许分配器垂直安装在面板壁上，喷嘴垂直向上倾斜度大于2。确保蒸汽分配器有一个向上的倾斜度，便于冷凝水的排放。分配器可水平（固定风管壁上）或竖直

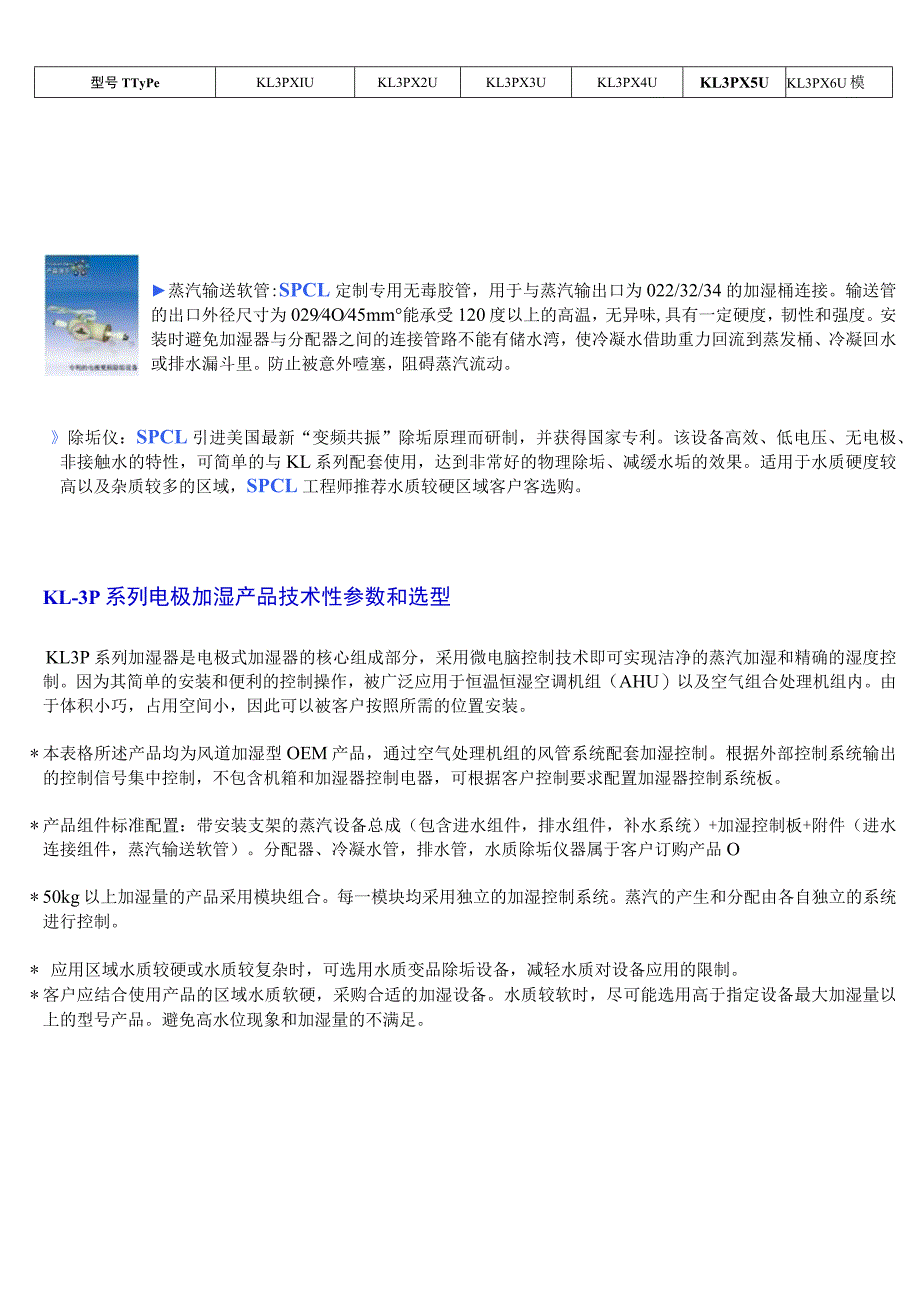

7、安装（固定风管底部），蒸汽喷出方向始终向上并垂直于气流方向。型号TTyPeKL3PXIUKL3PX2UKL3PX3UKL3PX4UKL3PX5UKL3PX6U模蒸汽输送软管:SPCL定制专用无毒胶管，用于与蒸汽输出口为022/32/34的加湿桶连接。输送管的出口外径尺寸为0294O45mm能承受120度以上的高温，无异味,具有一定硬度，韧性和强度。安装时避免加湿器与分配器之间的连接管路不能有储水湾，使冷凝水借助重力回流到蒸发桶、冷凝回水或排水漏斗里。防止被意外噎塞，阻碍蒸汽流动。除垢仪：SPCL引进美国最新“变频共振”除垢原理而研制，并获得国家专利。该设备高效、低电压、无电极、非接触水的特性，
8、可简单的与KL系列配套使用，达到非常好的物理除垢、减缓水垢的效果。适用于水质硬度较高以及杂质较多的区域，SPCL工程师推荐水质较硬区域客户客选购。KL-3P系列电极加湿产品技术性参数和选型KL3P系列加湿器是电极式加湿器的核心组成部分，采用微电脑控制技术即可实现洁净的蒸汽加湿和精确的湿度控制。因为其简单的安装和便利的控制操作，被广泛应用于恒温恒湿空调机组（AHU）以及空气组合处理机组内。由于体积小巧，占用空间小，因此可以被客户按照所需的位置安装。* 本表格所述产品均为风道加湿型OEM产品，通过空气处理机组的风管系统配套加湿控制。根据外部控制系统输出的控制信号集中控制，不包含机箱和加湿器控制电器
9、，可根据客户控制要求配置加湿器控制系统板。* 产品组件标准配置：带安装支架的蒸汽设备总成（包含进水组件，排水组件，补水系统）+加湿控制板+附件（进水连接组件，蒸汽输送软管）。分配器、冷凝水管，排水管，水质除垢仪器属于客户订购产品O* 50kg以上加湿量的产品采用模块组合。每一模块均采用独立的加湿控制系统。蒸汽的产生和分配由各自独立的系统进行控制。* 应用区域水质较硬或水质较复杂时，可选用水质变品除垢设备，减轻水质对设备应用的限制。* 客户应结合使用产品的区域水质软硬，采购合适的加湿设备。水质较软时，尽可能选用高于指定设备最大加湿量以上的型号产品。避免高水位现象和加湿量的不满足。额定蒸汽流量5k
10、gh1Okg/h15kgh32kgh50kgh90kgh产量调整范围2-5kg/h5-10kg/h10-18kg/h20-32kg/h32-50kg/h60-90kgh加湿电压VAC3/N380V10%50HZ控制电压VACAC220V+10%50HZ相位数333333耗电量kw(O.73kwkg)工作电流-进水停止检测值供水流量Portaia1.61/min1.61/min2.01/min2x2Lmin进水电磁阀底部/侧进水连接220Vac50/60Hz-3/4Gmale-水温TmP及进水电导率进水水温ItO40(34to104oF)-水电到率：250JOOOUS./cm进水压力Wateri
11、nflow1to5bar(14.5to116psi,0.1to0.5MPa)排水-流量和温度Portataistantaneatmp41min,100(1.1gpm,212oF)61min,100(6gpm,212oF)2x6Lmin-设备Equipmentsolenoidvalve220Vac50/60Hz-连接底部，向后排水-9OdegO.D.32mm机组安装体积(mm)高度345435545550615双模快厚度205205240345396宽度238238272296348加湿桶通用特性：电镀钢电极；高水位传感器。内置高效过滤器防止水垢堵塞排水阀。内置电极螺栓的阻燃保护帽;抗高温耐老化
12、密封胶圈型号DPeKL304UKL3O8UKL315UKL325UKL345U蒸汽出口数量及至经132132132134234434蒸汽设备的产品维修一次性可开启可开启可开启11TJ干启加热电极数量333662x6水位电极数222112x1电源连接端子Connect(ScrewM6累接随力,附件进水连接管路、级过滤器长度1.51.51.51.51.52x1.5蒸汽输送软管长度及数量60cml60cm/160cml100cml100cm2100cm4非标F己产品标准蒸汽分配器350mml450mml550mml550mml550mm2550mm4排水专用高温非导电胶管内径中32耐温冷凝水管(无毒
13、医用)内径中10水质处理设备KL-Fl5变频除垢仪器heaterSteamZ系列室内直接加湿型设备KL3Z系列产品被设计为独立控制执行加湿工作，并向室内直接输送蒸汽的产品。备注：机组据加湿量大小配备送风系统输送蒸汽。该产品具备F型产品的所有功能和特性，相比而言增加了送风机。由于送风机功率和体积的限制，标准供应的产品仅限于较小空间的加湿。回客户也可以定购大加湿量（大于15kgh）的直接输送蒸汽加湿机组，但需要被提前订制。,KL3F系列风道式电极加湿机组TechnologyparameterSPCl工程师设计的风道型整机集成加湿机，能被使用于加湿量2-180kghF系列被设计师设计为空调末端通过风
