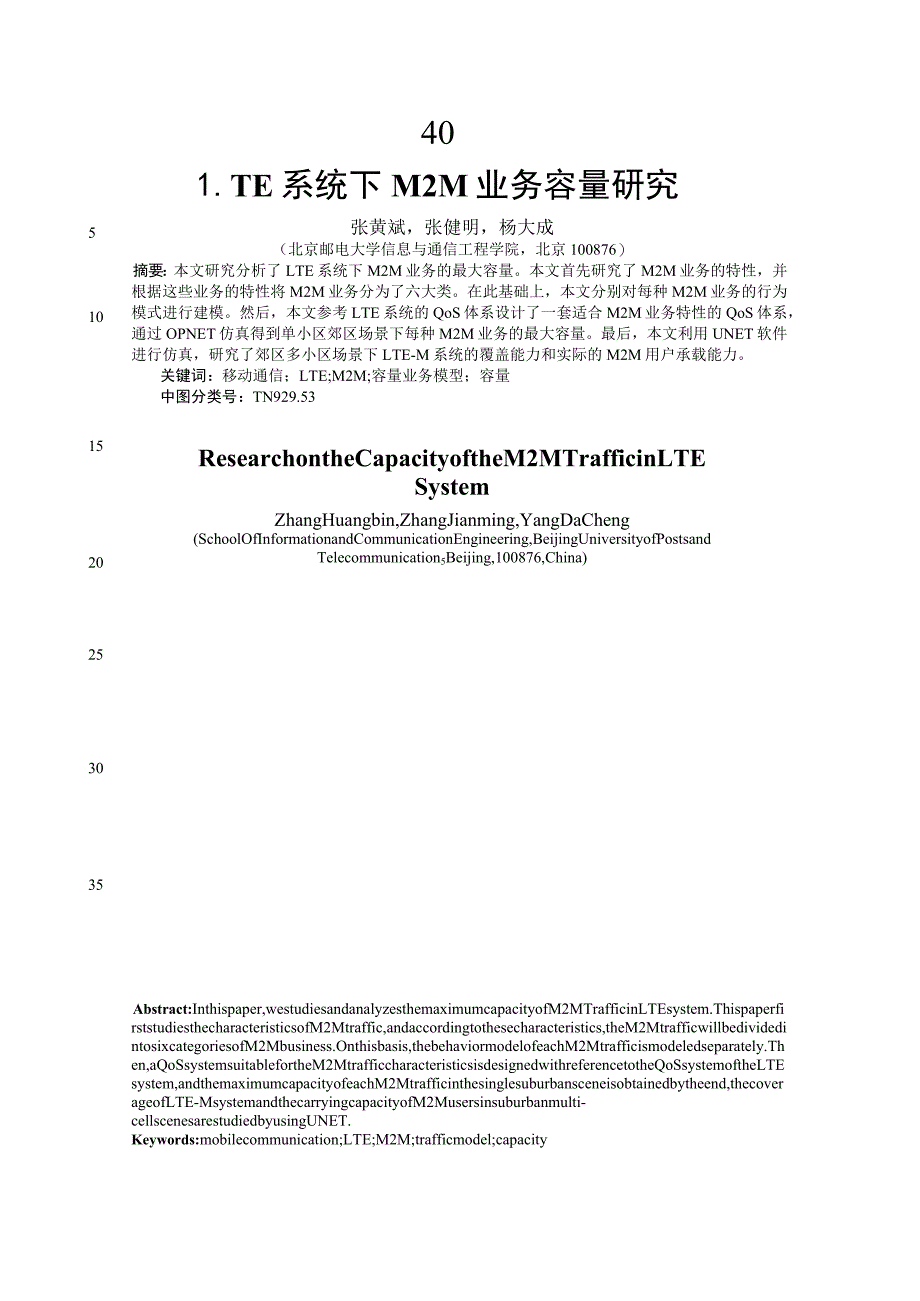

1、5101520253035401.TE系统下M2M业务容量研究张黄斌，张健明，杨大成（北京邮电大学信息与通信工程学院，北京100876）摘要：本文研究分析了LTE系统下M2M业务的最大容量。本文首先研究了M2M业务的特性，并根据这些业务的特性将M2M业务分为了六大类。在此基础上，本文分别对每种M2M业务的行为模式进行建模。然后，本文参考LTE系统的QoS体系设计了一套适合M2M业务特性的QoS体系，通过OPNET仿真得到单小区郊区场景下每种M2M业务的最大容量。最后，本文利用UNET软件进行仿真，研究了郊区多小区场景下LTE-M系统的覆盖能力和实际的M2M用户承载能力。关键词：移动通信；LTE
2、;M2M;容量业务模型；容量中图分类号：TN929.53ResearchontheCapacityoftheM2MTrafficinLTESystemZhangHuangbin,ZhangJianming,YangDaCheng(SchoolOfInformationandCommunicationEngineering,BeijingUniversityofPostsandTelecommunication5Beijing,100876,China)Abstract:Inthispaper,westudiesandanalyzesthemaximumcapacityofM2MTraffici
3、nLTEsystem.ThispaperfirststudiesthecharacteristicsofM2Mtraffic,andaccordingtothesecharacteristics,theM2MtrafficwillbedividedintosixcategoriesofM2Mbusiness.Onthisbasis,thebehaviormodelofeachM2Mtrafficismodeledseparately.Then,aQoSsystemsuitablefortheM2Mtrafficcharacteristicsisdesignedwithreferencetoth
4、eQoSsystemoftheLTEsystem,andthemaximumcapacityofeachM2Mtrafficinthesinglesuburbansceneisobtainedbytheend,thecoverageofLTE-MsystemandthecarryingcapacityofM2Musersinsuburbanmulti-cellscenesarestudiedbyusingUNET.Keywords:mobilecommunication;LTE;M2M;trafficmodel;capacity0引言M2M业务是指物体到物体间(MaChineIOMaChine
5、)无线通信的业务。目前，物联网业务发展迅速，M2M业务终端数量急剧增加。LTE系统由于本身具有可靠性高、传输速率高、通信质量高等特点，十分适合于成为M2M的承载网IL然而LTE系统由于频谱有限，而且需要优先H2H业务，所以分配给M2M业务的资源很少，再加上M2M业务终端数量极多，这就导致LTE-M系统面临极为严峻的通信资源稀缺的问题。与H2H业务不同，M2M业务主要需求是上传数据，而且大部分时延要求较低、集中上传现象较为明显，这就使得LTE-M系统的网络规划方案大大区别于传统的承载H2H业务的LTE系统网络规划方案。因而，在进行实际布站时，应综合考虑M2M业务的实际特性采取针对性的部署方案。本

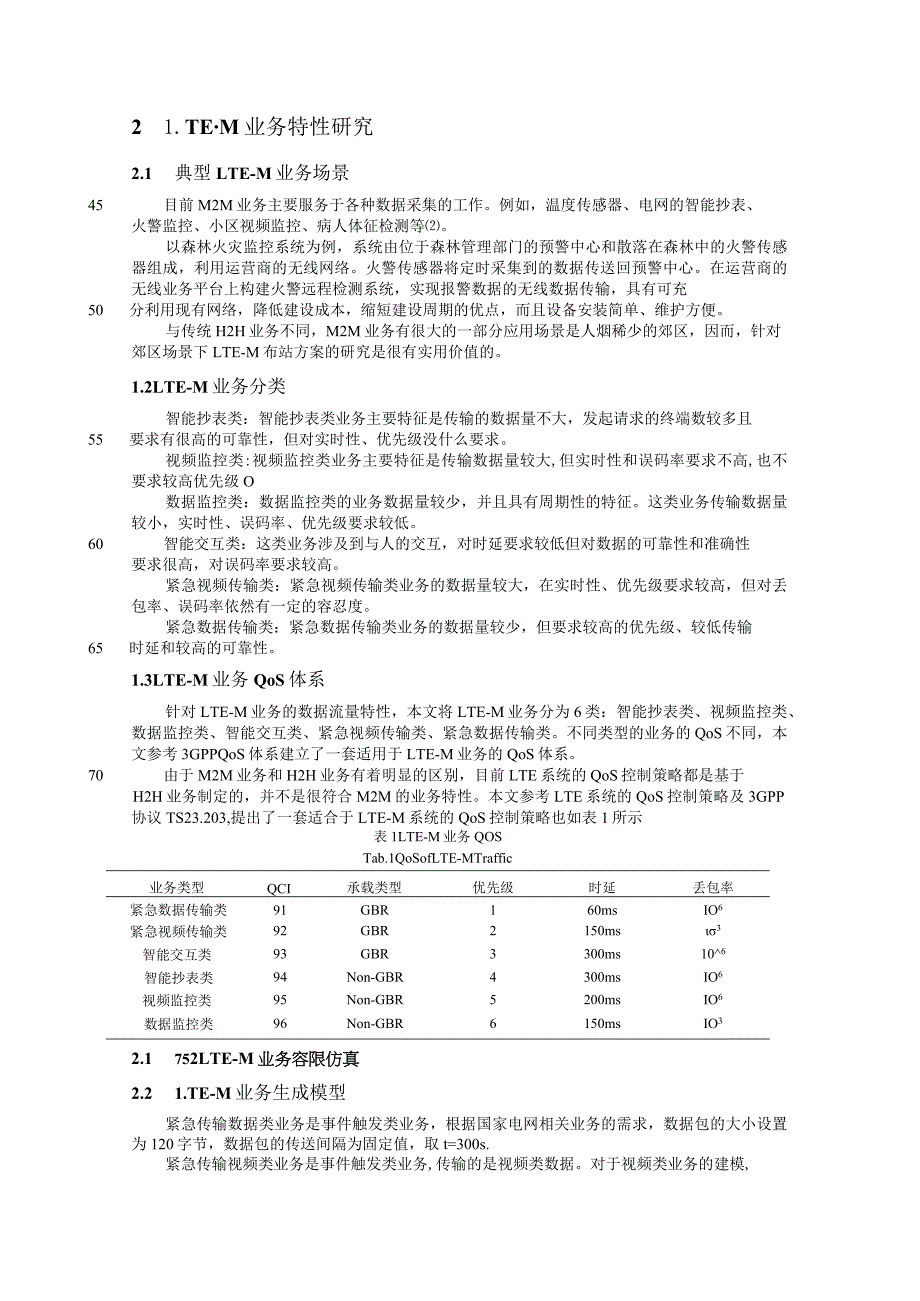

6、文结合M2M业务的特性，提出了一套符合M2M业务特性的QoS体系，通过OPNET仿真得到LTE小区中每种M2M业务的最大承载量，最后利用UNET仿真软件完成了郊区场景下的LTE-M网络规划实验。本文的研究成果可以为郊区场景下LTE-M系统布网提供技术参考。作者简介：张黄斌（1994-）,男，硕士研究生，LTE系统的规划与优化1 通信联系人：张健明（1976），男，副教授，硕导，主要研究方向：无线网络优化与规划.E-mail:2 1.TEM业务特性研究2.1 典型LTE-M业务场景45目前M2M业务主要服务于各种数据采集的工作。例如，温度传感器、电网的智能抄表、火警监控、小区视频监控、病人体征检
7、测等。以森林火灾监控系统为例，系统由位于森林管理部门的预警中心和散落在森林中的火警传感器组成，利用运营商的无线网络。火警传感器将定时采集到的数据传送回预警中心。在运营商的无线业务平台上构建火警远程检测系统，实现报警数据的无线数据传输，具有可充50分利用现有网络，降低建设成本，缩短建设周期的优点，而且设备安装简单、维护方便。与传统H2H业务不同，M2M业务有很大的一部分应用场景是人烟稀少的郊区，因而，针对郊区场景下LTE-M布站方案的研究是很有实用价值的。1.2LTE-M业务分类智能抄表类：智能抄表类业务主要特征是传输的数据量不大，发起请求的终端数较多且55要求有很高的可靠性，但对实时性、优先级
8、没什么要求。视频监控类:视频监控类业务主要特征是传输数据量较大,但实时性和误码率要求不高,也不要求较高优先级O数据监控类：数据监控类的业务数据量较少，并且具有周期性的特征。这类业务传输数据量较小，实时性、误码率、优先级要求较低。60智能交互类：这类业务涉及到与人的交互，对时延要求较低但对数据的可靠性和准确性要求很高，对误码率要求较高。紧急视频传输类：紧急视频传输类业务的数据量较大，在实时性、优先级要求较高，但对丢包率、误码率依然有一定的容忍度。紧急数据传输类：紧急数据传输类业务的数据量较少，但要求较高的优先级、较低传输65时延和较高的可靠性。1.3LTE-M业务QoS体系针对LTE-M业务的数
9、据流量特性，本文将LTE-M业务分为6类：智能抄表类、视频监控类、数据监控类、智能交互类、紧急视频传输类、紧急数据传输类。不同类型的业务的QoS不同，本文参考3GPPQoS体系建立了一套适用于LTE-M业务的QoS体系。70由于M2M业务和H2H业务有着明显的区别，目前LTE系统的QoS控制策略都是基于H2H业务制定的，并不是很符合M2M的业务特性。本文参考LTE系统的QoS控制策略及3GPP协议TS23.203,提出了一套适合于LTE-M系统的QoS控制策略也如表1所示表1LTE-M业务QOSTab.1QoSofLTE-MTraffic业务类型QCI承载类型优先级时延丢包率紧急数据传输类91
10、GBR160msIO6紧急视频传输类92GBR2150ms3智能交互类93GBR3300ms106智能抄表类94Non-GBR4300msIO6视频监控类95Non-GBR5200msIO6数据监控类96Non-GBR6150msIO32.1 752LTE-M业务容限仿真2.2 1.TE-M业务生成模型紧急传输数据类业务是事件触发类业务，根据国家电网相关业务的需求，数据包的大小设置为120字节，数据包的传送间隔为固定值，取t=300s.紧急传输视频类业务是事件触发类业务,传输的是视频类数据。对于视频类业务的建模,80木文采用3GPP的相关文献的定义。视频业务的基本单位是视频帧，周期为100ms
11、,每个视频帧含有8个数据分组，其长度和间隔服从截断pareto分布。视频帧的分组长度符合均值为100字节，最大值为250字节的截断pareto分布。视频帧的分组数据到达时间间隔服从均值为6ms,最大值为12.5ms的pareto分布叫智能交互类业务属于事件触发类业务。智能交互类业务和其他业务不同，智能交互类业85务存在交互失败的可能，因而建模方式如下图1所示，在交互失败后需要重新发起请求。P为交互成功的概率。图1智能交互业务建模方式Fig.1Intelligentinteractivetrafficmodeling90根据国家电网给出业务需求，交互失败的概率约5%,发送的数据包为250字节，交
12、互反馈时间服从指数分布，均值为t=25s,再次交互的间隔服从指数分布，均值为t=120s.智能抄表类业务属于事件触发类业务，根据国家电网提供的数据，数据包大小为800字节，数据包传送间隔为固定值，取t=180s.视频监控类业务和紧急传输视频类业务建模方法相同，只是QoS中的优先级、时延、95丢包率不同。2.3 数据监控类业务是时间触发类业务，根据国家电网相关业务的需求，数据包的大小设置为80字节，数据包的传送间隔为固定值，取t=300s.2.4 1.TE-M业务容限仿真本文使用OPNET的LTE模块进行LTE-M业务的容限仿真。OPNET是一款网络仿真100技术软件包,它能够准确的分析仿真网络
13、的性能和行为。用户可以通过调用模型库中的模型，方便的进行各种网络系统的仿真，在极大的降低计算机建模复杂性的同时可以有效的保证仿真的可靠性和真实性。本文使用的OPNET版本为18.0,riverbed版。本文使用OPNET构建单个小区场景下的单个业务的仿真,得到每种业务在LTE网络中的支持情况。得到的数据将应用于下文的多小区、实际地形下的UNET仿真分析中。Fig.2OPNETsimulationcell小区、基站及终端的参数如表2所示。110表2OPNET参数Tab.2parametersofOPNET参数名值小区半径1600m路损模型SuburbanMacrocell无线承载TDD-LTE基
14、站频点1800MHz基站最大发射功率20dBm天线增益15dBi发射天线2接受天线2基站高度30m基站扇区3终端高度Im终端最大发射功率IdBm终端接受天线2终端发送天线1115120125由于M2M业务主要应用场景是在郊区，因而仿真使用的链路损耗模型是SuburbanMaCrOCell模型。SuburbanMacrocellCost-Hata231模型修正的到的。对于郊区场景下，MaeroCen模型链路损耗计算方法如下：PL(dB)=125.86-6.551og(s)log(0.001/)-1.1hmslog()-l3.821og(Abs)+0.7ms其中，品为基站高度，单位为m,左为基站频
15、点，单位为MHz,7ms为终端高度，单位为m,d为基站到终端间的距离，单位为m。由于LTE系统最小的资源分配单元是RB,因而最小的保证速率是32kbps。所以，在仿真过程中，每种业务的参数设置如表3所示。表3LTE-M业务参数Tab.3parametersofLTE-MtrafficM2M业务名上行最小保证速率最大上行速率紧急视频监控280kbps300kbps紧急数据监控32kbps32kbps视频监控280kbps3(X)kbps数据监控32kbps32kbps智能交互32kbps32kbps智能抄表32kbps32kbps仿真的指标为终端的丢包率和时延。在小区内随机添加终端，仿真计算丢包率和时延,当丢包率或时延不满足该业务的QoS需求时，此时的终端数即为小区的同时接入的最大承载数。2.5 OPNET容限仿真结果分析在OPNET上分别对每种业务进行仿真，得到的每种业务达到最大承载时的时延如图3和图4所示。一寸
