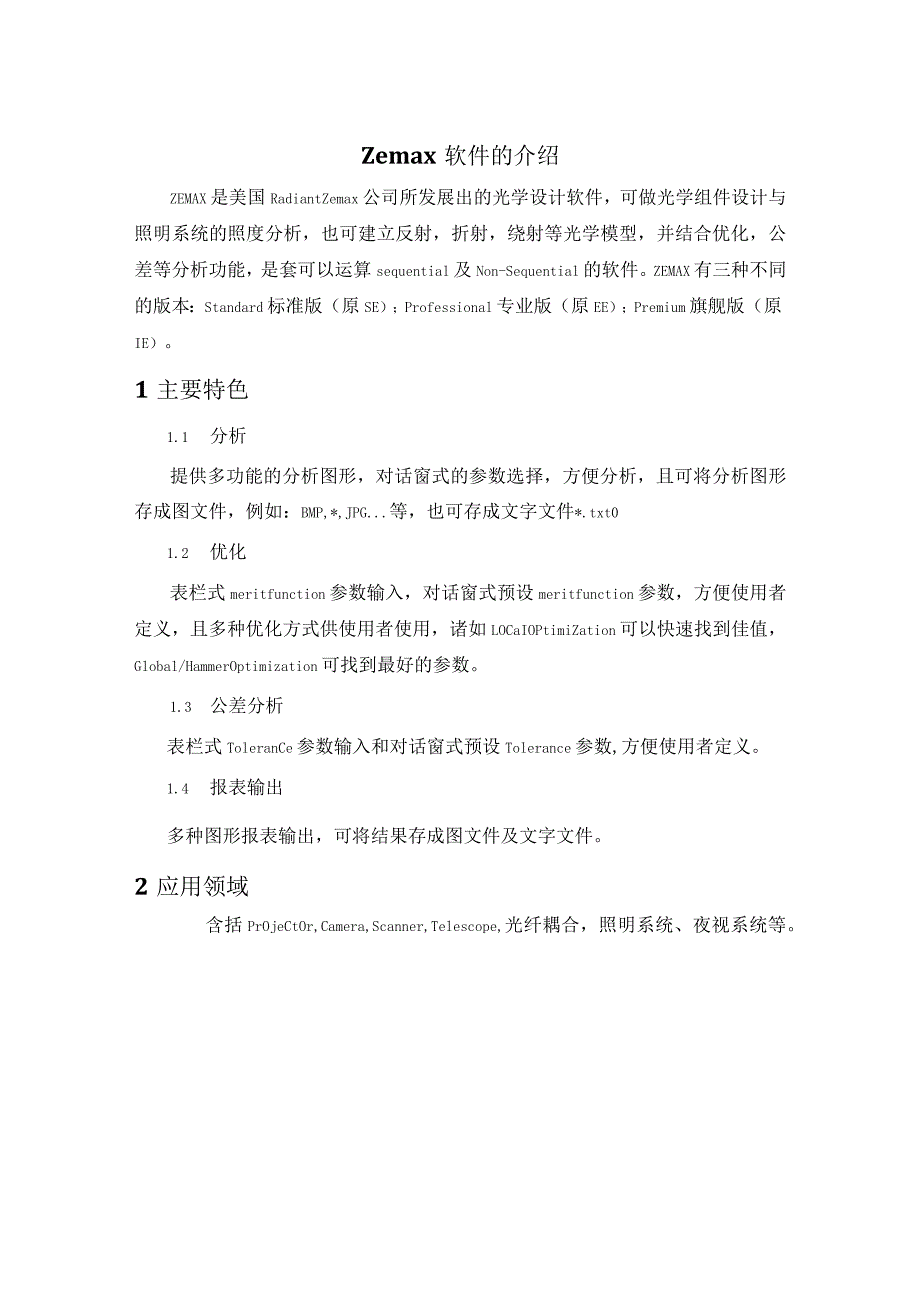

1、Zemax软件的介绍ZEMAX是美国RadiantZemax公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建立反射，折射，绕射等光学模型，并结合优化，公差等分析功能，是套可以运算sequential及Non-Sequential的软件。ZEMAX有三种不同的版本：Standard标准版（原SE）；Professional专业版（原EE）；Premium旗舰版（原IE）。1主要特色1.1 分析提供多功能的分析图形，对话窗式的参数选择，方便分析，且可将分析图形存成图文件，例如：BMP,*,JPG.等，也可存成文字文件*.txt01.2 优化表栏式meritfunction参

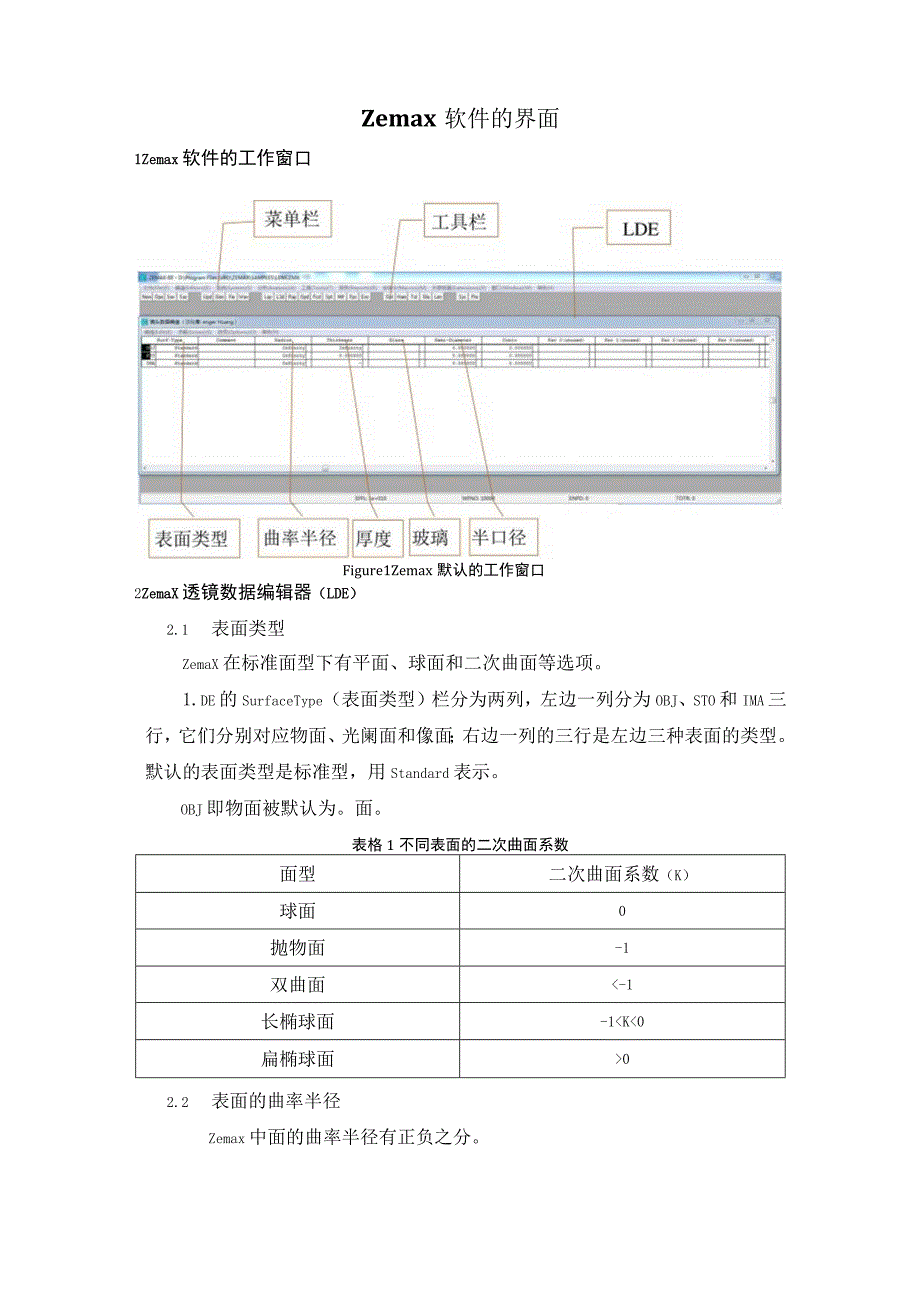

2、数输入，对话窗式预设meritfunction参数，方便使用者定义，且多种优化方式供使用者使用，诸如LOCaIOPtimiZation可以快速找到佳值，Global/HammerOptimization可找到最好的参数。1.3 公差分析表栏式ToleranCe参数输入和对话窗式预设Tolerance参数,方便使用者定义。1.4 报表输出多种图形报表输出，可将结果存成图文件及文字文件。2应用领域含括PrOjeCtOr,Camera,Scanner,Telescope,光纤耦合，照明系统、夜视系统等。Zemax软件的界面1Zemax软件的工作窗口Figure1Zemax默认的工作窗口2ZemaX透
3、镜数据编辑器（LDE）2.1 表面类型ZemaX在标准面型下有平面、球面和二次曲面等选项。1.DE的SurfaceType（表面类型）栏分为两列，左边一列分为OBJ、STO和IMA三行，它们分别对应物面、光阑面和像面；右边一列的三行是左边三种表面的类型。默认的表面类型是标准型，用Standard表示。OBJ即物面被默认为。面。表格1不同表面的二次曲面系数面型二次曲面系数（K）球面0抛物面-1双曲面-1长椭球面-1K02.2 表面的曲率半径Zemax中面的曲率半径有正负之分。ZemaX规定，所有线段一律以自左向右和自下向上为正，反之为负。曲率、曲率半径及曲面与对应主面间的间隔均以曲面顶点为计算起

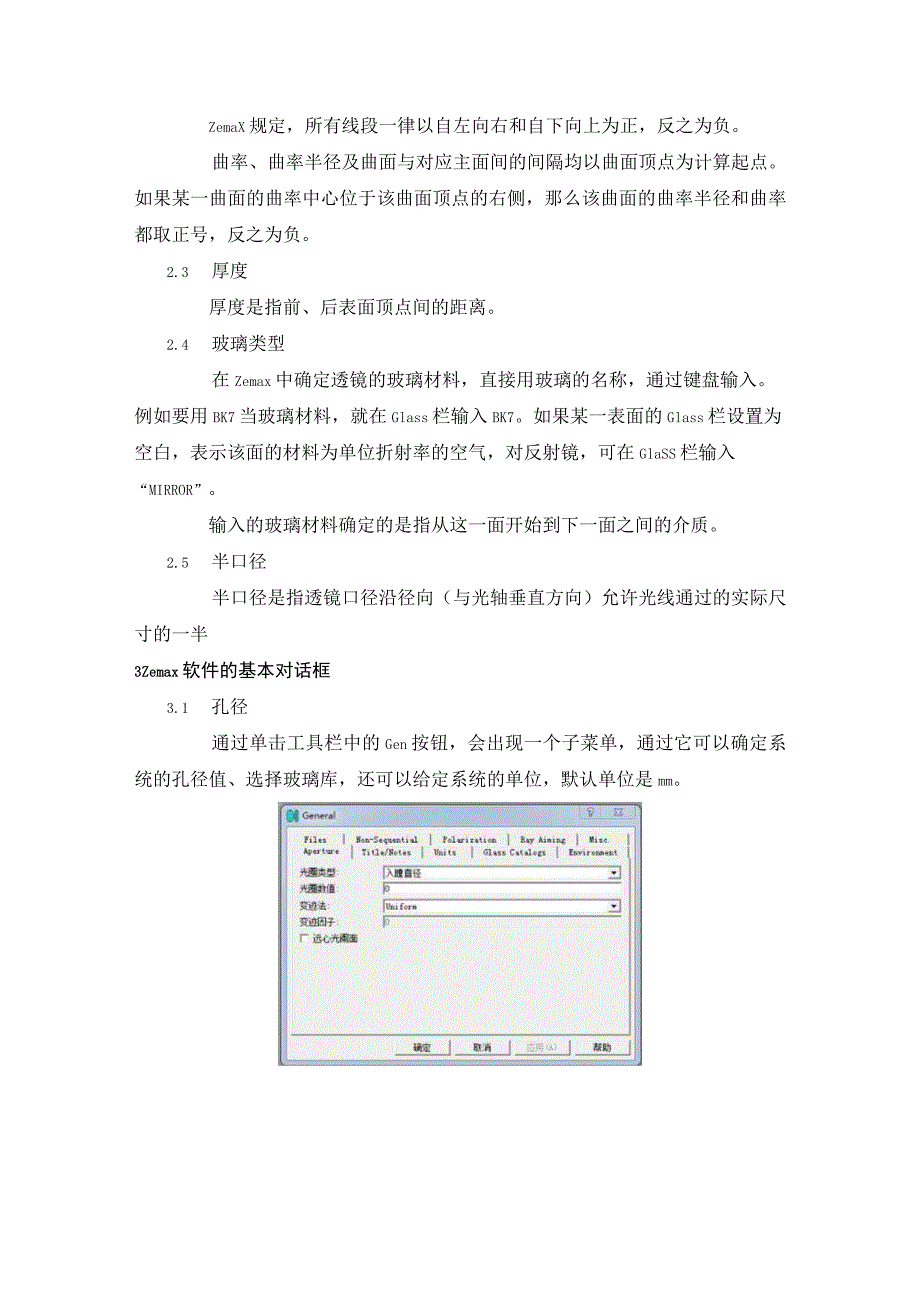

4、点。如果某一曲面的曲率中心位于该曲面顶点的右侧，那么该曲面的曲率半径和曲率都取正号，反之为负。2.3 厚度厚度是指前、后表面顶点间的距离。2.4 玻璃类型在Zemax中确定透镜的玻璃材料，直接用玻璃的名称，通过键盘输入。例如要用BK7当玻璃材料，就在Glass栏输入BK7。如果某一表面的Glass栏设置为空白，表示该面的材料为单位折射率的空气，对反射镜，可在GlaSS栏输入“MIRROR”。输入的玻璃材料确定的是指从这一面开始到下一面之间的介质。2.5 半口径半口径是指透镜口径沿径向（与光轴垂直方向）允许光线通过的实际尺寸的一半3Zemax软件的基本对话框3.1 孔径通过单击工具栏中的Gen按
5、钮，会出现一个子菜单，通过它可以确定系统的孔径值、选择玻璃库，还可以给定系统的单位，默认单位是mm。3.2 视场单击工具栏中的Fie按钮，会出现一个确定视场的对话框。可以在Y-Fieki栏里输入视场角，默认的单位为度。e 角rs物面高度r图像近轴高IS 真实因像惠度VCTVAX使用X-祖场Y-视场权歪VDXVDTVCX歹1|0Io1.0000o.ooo0.00000o oooo ooo|0 00000 2IoIoP 0000巨 Oogo巨 OoooO巨 000000 C0000|0 00000 31。Io.oo口00000RoooooP000000 0000. OCOOO 4l1。1.0000
6、0.000|0.00000R.000000 COOOO|0.0000051。1。1,0000o.ooo巨 00000Rooooo|0 000000 000006IoIoJl. 0000R.ooo巨 00000巨 00000Jo 00000|0 00000 ?1。Io.oo|0.00R.00000|0.00000|0 00000|0 00000 81。1。(1.0000b.ooo000001.00000|0 000000 00000 SIoIo1 0000).000巨 OooOO0.000000 COOOO0 CCOOO 10 |0Ioi.oooo|0.00000|0 00000R 000000
7、 COOOO0 COOOOr U1。1。1.00000.000R. 00000R. 00000|0 00000o. 00000 12 |0I0(1.00.OOM.000001. 00000|0 00000|0 00000Field Data定 9)I放弃(C)排序初助设置(SM)Vig(V) I若除(CIr)Vig保存Figure3视场对话框3.3 波长单击工具栏的WaV按钮，出现一个设置波长的对话框。它最多可以输入24个波长值，它的单位是微米。最后要确定透镜的主波长，主波长是指在对透镜的所有一级及三级特性进行分析计算时所采用的参考波长。Figure 4波长对话框Zemax中的像质评价方法1几
8、何像差曲线1.1 球差曲线在Zemax中点击菜单栏AnaysisMscellaneousLongitudinalAberration,可以出现纵向球差图。其中，纵坐标为孔径，横坐标是球差（色球差）。Figure5球差曲线图1.2 轴外细光束像差曲线点击工具栏的FCd按钮，弹出如下曲线图。左图为像散场曲曲线，右图为畸变曲线。，T和S分别表示子午和弧矢量。Figure 6轴外细光束像差曲线2点列图由一点发出的许多光线镜光学系统后，因像差使其与像面的交点不再集中于同一点，而形成了一个散布在一定范围弥散图形，称为点列图。点列图表格中的数值越小成像质量越好。SSr(Update)(U) B(Settin
