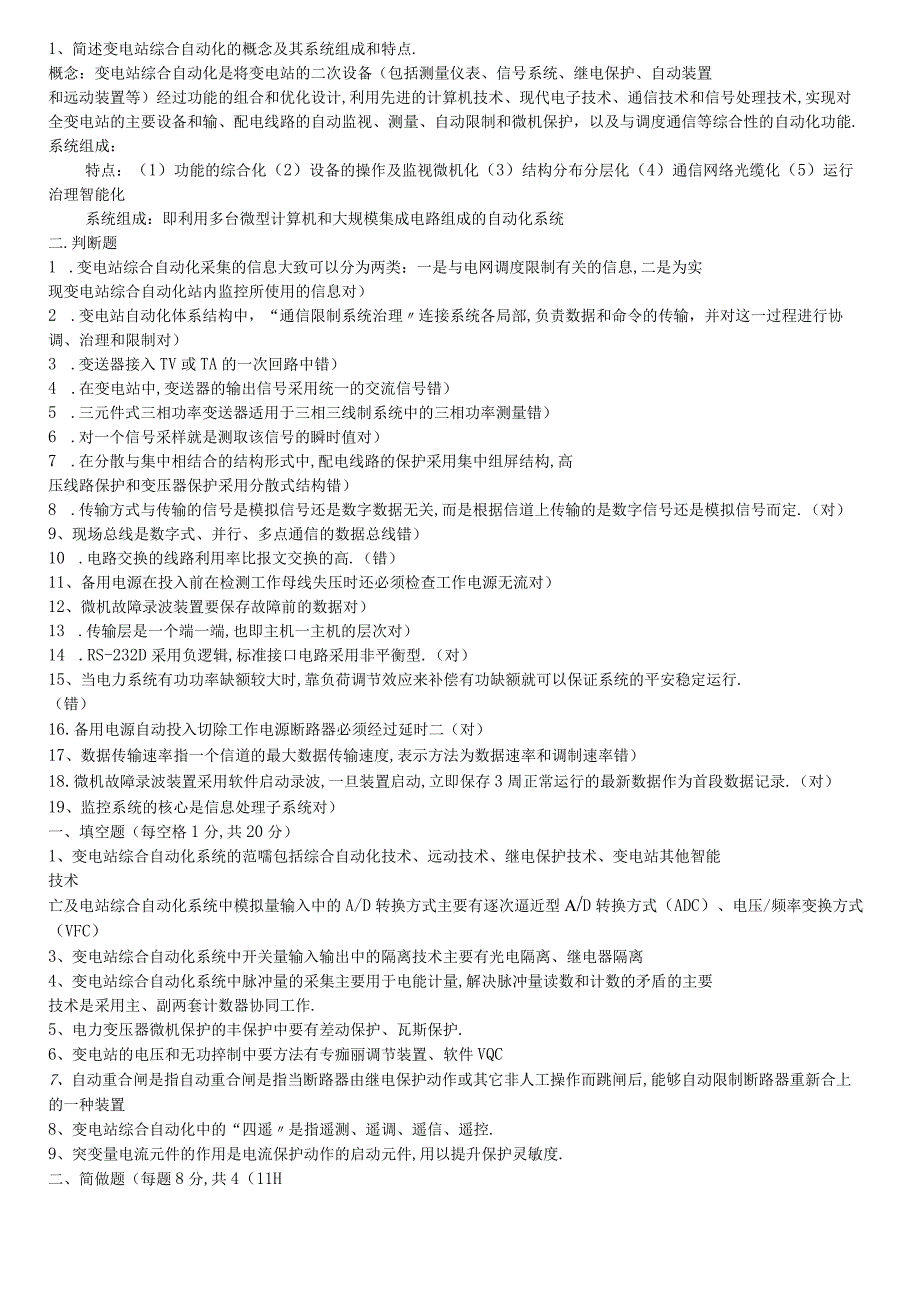

1、1、简述变电站综合自动化的概念及其系统组成和特点.概念：变电站综合自动化是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计,利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动限制和微机保护，以及与调度通信等综合性的自动化功能.系统组成：特点：（1）功能的综合化（2）设备的操作及监视微机化（3）结构分布分层化（4）通信网络光缆化（5）运行治理智能化系统组成：即利用多台微型计算机和大规模集成电路组成的自动化系统二.判断题1 .变电站综合自动化采集的信息大致可以分为两类：一是与电
2、网调度限制有关的信息,二是为实现变电站综合自动化站内监控所使用的信息对）2 .变电站自动化体系结构中，“通信限制系统治理连接系统各局部,负责数据和命令的传输，并对这一过程进行协调、治理和限制对）3 .变送器接入TV或TA的一次回路中错）4 .在变电站中,变送器的输出信号采用统一的交流信号错）5 .三元件式三相功率变送器适用于三相三线制系统中的三相功率测量错）6 .对一个信号采样就是测取该信号的瞬时值对）7 .在分散与集中相结合的结构形式中,配电线路的保护采用集中组屏结构,高压线路保护和变压器保护采用分散式结构错）8 .传输方式与传输的信号是模拟信号还是数字数据无关,而是根据信道上传输的是数字信
3、号还是模拟信号而定.（对）9、现场总线是数字式、并行、多点通信的数据总线错）10 .电路交换的线路利用率比报文交换的高.（错）11、备用电源在投入前在检测工作母线失压时还必须检查工作电源无流对）12、微机故障录波装置要保存故障前的数据对）13 .传输层是一个端一端,也即主机一主机的层次对）14 .RS-232D采用负逻辑,标准接口电路采用非平衡型.（对）15、当电力系统有功功率缺额较大时,靠负荷调节效应来补偿有功缺额就可以保证系统的平安稳定运行.（错）16.备用电源自动投入切除工作电源断路器必须经过延时二（对）17、数据传输速率指一个信道的最大数据传输速度,表示方法为数据速率和调制速率错）18
4、.微机故障录波装置采用软件启动录波,一旦装置启动,立即保存3周正常运行的最新数据作为首段数据记录.（对）19、监控系统的核心是信息处理子系统对）一、填空题（每空格1分,共20分）1、变电站综合自动化系统的范嚅包括综合自动化技术、远动技术、继电保护技术、变电站其他智能技术亡及电站综合自动化系统中模拟量输入中的A/D转换方式主要有逐次逼近型a/D转换方式（ADC）、电压/频率变换方式（VFC）3、变电站综合自动化系统中开关量输入输出中的隔离技术主要有光电隔离、继电器隔离4、变电站综合自动化系统中脉冲量的采集主要用于电能计量,解决脉冲量读数和计数的矛盾的主要技术是采用主、副两套计数器协同工作.5、电

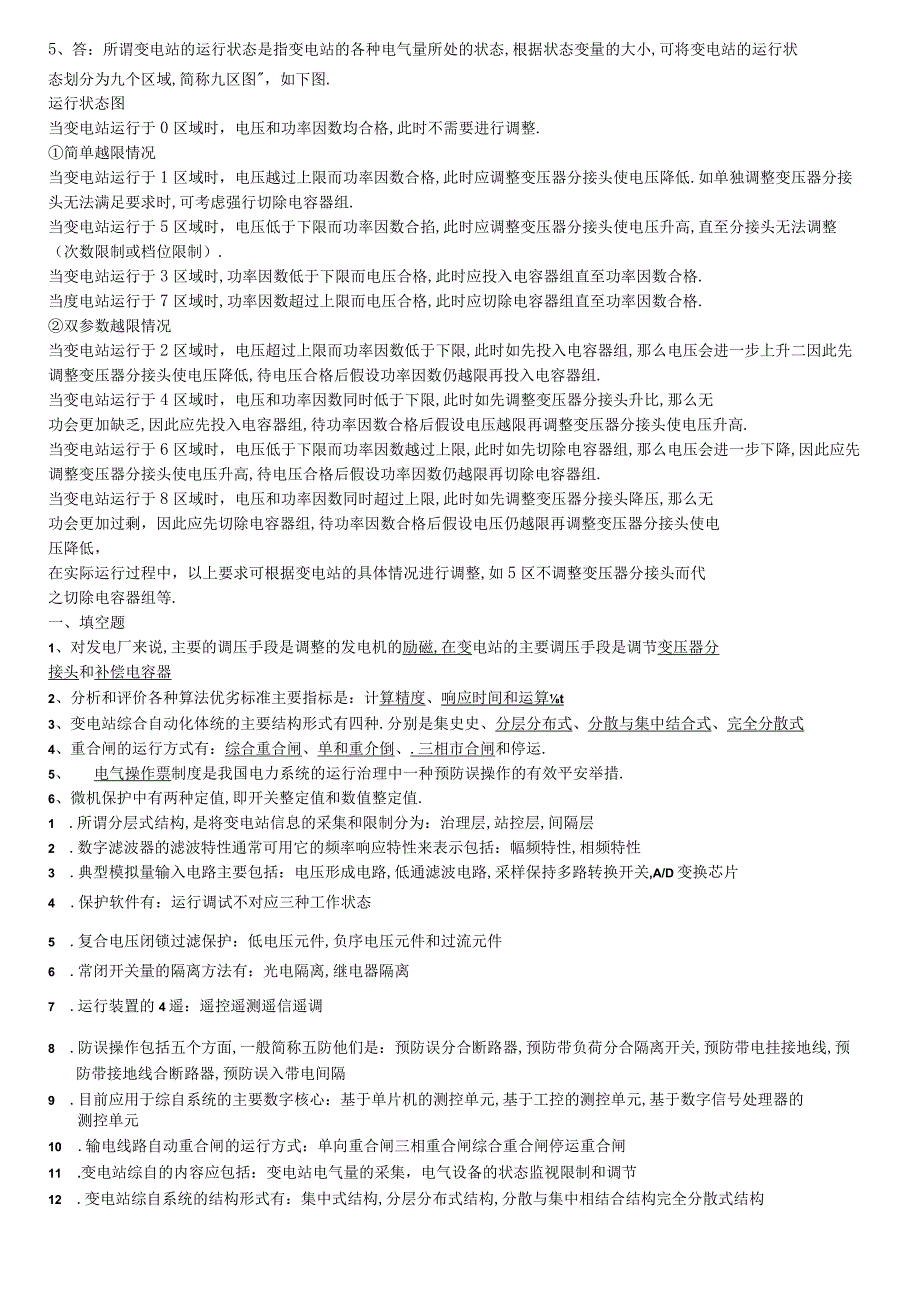

5、力变压器微机保护的丰保护中要有差动保护、瓦斯保护.6、变电站的电压和无功捽制中要方法有专痂丽调节装置、软件VQC7、自动重合闸是指自动重合闸是指当断路器由继电保护动作或其它非人工操作而跳闸后,能够自动限制断路器重新合上的一种装置8、变电站综合自动化中的“四遥是指遥测、遥调、遥信、遥控.9、突变量电流元件的作用是电流保护动作的启动元件,用以提升保护灵敏度.二、简做题（每题8分,共4（11H5、答：所谓变电站的运行状态是指变电站的各种电气量所处的状态,根据状态变量的大小,可将变电站的运行状态划分为九个区域,简称九区图，如下图.运行状态图当变电站运行于0区域时，电压和功率因数均合格,此时不需要进行调
6、整.简单越限情况当变电站运行于1区域时，电压越过上限而功率因数合格,此时应调整变压器分接头使电压降低.如单独调整变压器分接头无法满足要求时,可考虑强行切除电容器组.当变电站运行于5区域时，电压低于下限而功率因数合掐,此时应调整变压器分接头使电压升高,直至分接头无法调整（次数限制或档位限制）.当变电站运行于3区域时,功率因数低于下限而电压合格,此时应投入电容器组直至功率因数合格.当度电站运行于7区域时,功率因数超过上限而电压合格,此时应切除电容器组直至功率因数合格.双参数越限情况当变电站运行于2区域时，电压超过上限而功率因数低于下限,此时如先投入电容器组,那么电压会进一步上升二因此先调整变压器分
7、接头使电压降低,待电压合格后假设功率因数仍越限再投入电容器组.当变电站运行于4区域时，电压和功率因数同时低于下限,此时如先调整变压器分接头升比,那么无功会更加缺乏,因此应先投入电容器组,待功率因数合格后假设电压越限再调整变压器分接头使电压升高.当变电站运行于6区域时，电压低于下限而功率因数越过上限,此时如先切除电容器组,那么电压会进一步下降,因此应先调整变压器分接头使电压升高,待电压合格后假设功率因数仍越限再切除电容器组.当变电站运行于8区域时，电压和功率因数同时超过上限,此时如先调整变压器分接头降压,那么无功会更加过剩，因此应先切除电容器组,待功率因数合格后假设电压仍越限再调整变压器分接头使
8、电压降低，在实际运行过程中，以上要求可根据变电站的具体情况进行调整,如5区不调整变压器分接头而代之切除电容器组等.一、填空题1、对发电厂来说,主要的调压手段是调整的发电机的励磁,在变电站的主要调压手段是调节变压器分接头和补偿电容器2、分析和评价各种算法优劣标准主要指标是：计算精度、响应时间和运算t3、变电站综合自动化体统的主要结构形式有四种.分别是集史史、分层分布式、分散与集中结合式、完全分散式4、重合闸的运行方式有：综合重合闸、单和重介倒、.三相市合闸和停运.5、电气操作票制度是我国电力系统的运行治理中一种预防误操作的有效平安举措.6、微机保护中有两种定值,即开关整定值和数值整定值.1 .所
9、谓分层式结构,是将变电站信息的采集和限制分为：治理层,站控层,间隔层2 .数字滤波器的滤波特性通常可用它的频率响应特性来表示包括：幅频特性,相频特性3 .典型模拟量输入电路主要包括：电压形成电路,低通滤波电路,采样保持多路转换开关,A/D变换芯片4 .保护软件有：运行调试不对应三种工作状态5 .复合电压闭锁过滤保护：低电压元件,负序电压元件和过流元件6 .常闭开关量的隔离方法有：光电隔离,继电器隔离7 .运行装置的4遥：遥控遥测遥信遥调8 .防误操作包括五个方面,一般简称五防他们是：预防误分合断路器,预防带负荷分合隔离开关,预防带电挂接地线,预防带接地线合断路器,预防误入带电间隔9 .目前应用

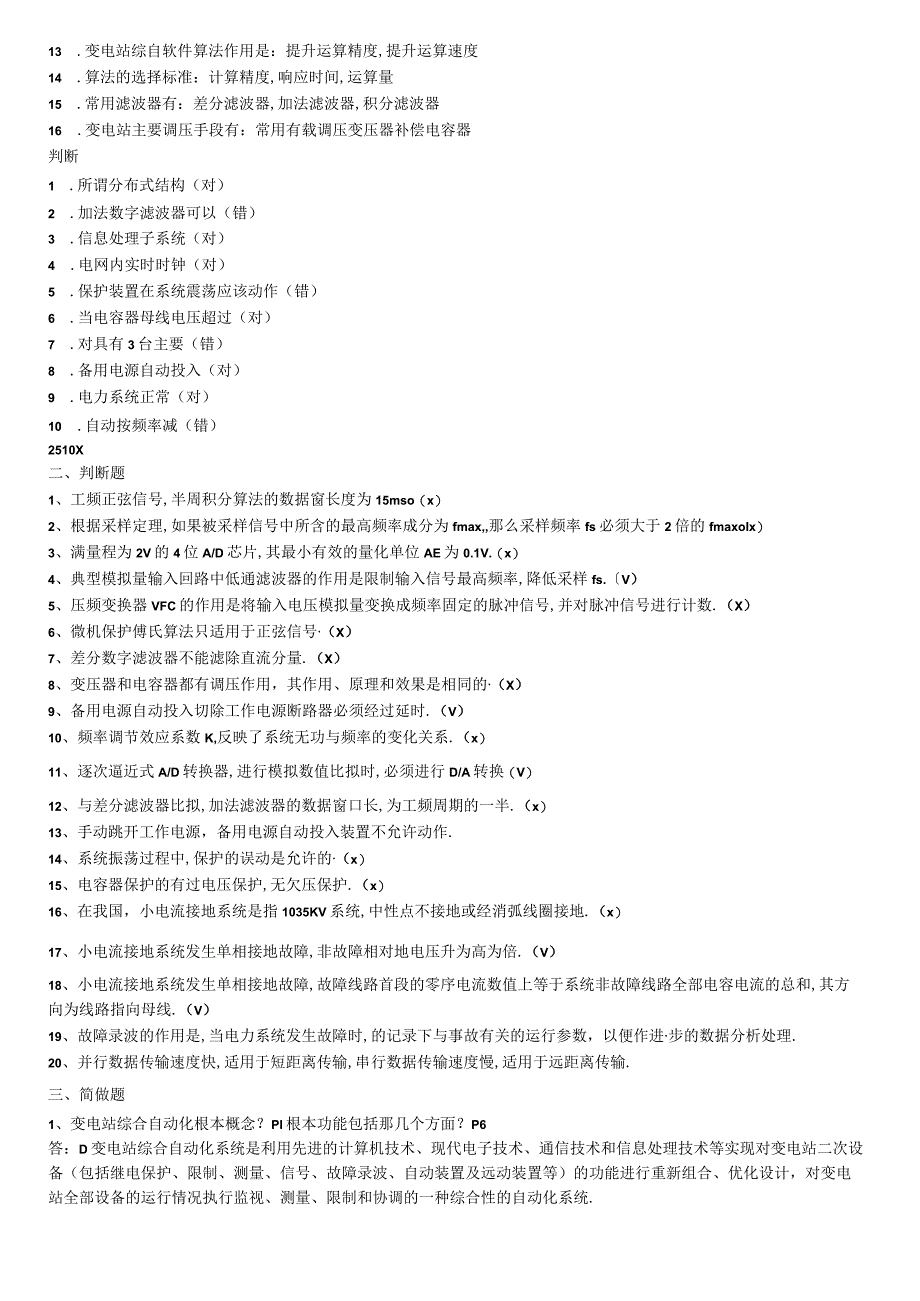

10、于综自系统的主要数字核心：基于单片机的测控单元,基于工控的测控单元,基于数字信号处理器的测控单元10 .输电线路自动重合闸的运行方式：单向重合闸三相重合闸综合重合闸停运重合闸11 .变电站综自的内容应包括：变电站电气量的采集，电气设备的状态监视限制和调节12 .变电站综自系统的结构形式有：集中式结构,分层分布式结构,分散与集中相结合结构完全分散式结构13 .变电站综自软件算法作用是：提升运算精度,提升运算速度14 .算法的选择标准：计算精度,响应时间,运算量15 .常用滤波器有：差分滤波器,加法滤波器,积分滤波器16 .变电站主要调压手段有：常用有载调压变压器补偿电容器判断1 .所谓分布式结构
11、（对）2 .加法数字滤波器可以（错）3 .信息处理子系统（对）4 .电网内实时时钟（对）5 .保护装置在系统震荡应该动作（错）6 .当电容器母线电压超过（对）7 .对具有3台主要（错）8 .备用电源自动投入（对）9 .电力系统正常（对）10 .自动按频率减（错）2510X二、判断题1、工频正弦信号,半周积分算法的数据窗长度为15mso（x）2、根据采样定理,如果被采样信号中所含的最高频率成分为fmax,那么采样频率fs必须大于2倍的fmaxoIx）3、满量程为2V的4位A/D芯片,其最小有效的量化单位AE为0.1V.（x）4、典型模拟量输入回路中低通滤波器的作用是限制输入信号最高频率,降低采样
12、fs.V）5、压频变换器VFC的作用是将输入电压模拟量变换成频率固定的脉冲信号,并对脉冲信号进行计数.（X）6、微机保护傅氏算法只适用于正弦信号（X）7、差分数字滤波器不能滤除直流分量.（X）8、变压器和电容器都有调压作用，其作用、原理和效果是相同的（X）9、备用电源自动投入切除工作电源断路器必须经过延时.（V）10、频率调节效应系数K,反映了系统无功与频率的变化关系.（x）11、逐次逼近式A/D转换器,进行模拟数值比拟时,必须进行D/A转换（V）12、与差分滤波器比拟,加法滤波器的数据窗口长,为工频周期的一半.（x）13、手动跳开工作电源，备用电源自动投入装置不允许动作.14、系统振荡过程中
13、,保护的误动是允许的（x）15、电容器保护的有过电压保护,无欠压保护.（x）16、在我国，小电流接地系统是指1035KV系统,中性点不接地或经消弧线圈接地.（x）17、小电流接地系统发生单相接地故障,非故障相对地电压升为高为倍.（V）18、小电流接地系统发生单相接地故障,故障线路首段的零序电流数值上等于系统非故障线路全部电容电流的总和,其方向为线路指向母线.（V）19、故障录波的作用是,当电力系统发生故障时,的记录下与事故有关的运行参数，以便作进步的数据分析处理.20、并行数据传输速度快,适用于短距离传输,串行数据传输速度慢,适用于远距离传输.三、简做题1、变电站综合自动化根本概念？Pl根本功
14、能包括那几个方面？P6答：D变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备（包括继电保护、限制、测量、信号、故障录波、自动装置及远动装置等）的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、限制和协调的一种综合性的自动化系统.（2）根本功能包括：1测量、监视、限制功能.2继电保护功能.3自动限制智能装置的功能.4远动及数据通信功能.5子诊断、自恢复和自动切换功能2、试分析变电站运行“九区图”，假设变电站运行2、6两区域内，应分析用何种调控策略,使其恢复在正常运行状态？P114答:当变电站运行在2区域时，电压越上限,功
15、率越下限,可先调整变压器分接头使电压降低,等到电压合格后,假设功率因素仍越限可投入电容器组.当变压器运行于6区域时，电压低于下限,功率因素超过上线限,应先调整变压器分接头使电压升高,代电压合格后,假设功率因数仍越限再切除电容器组.3、简述变电站综合自动化系统中监控子系统的根本功能？P67答：D实时数据采集与处理.2）运行监视与报警功能.。3）操作限制功能.4）数据处理与记录功能.。5）事故顺序记录与事故追T功能.6）故障录波与测距功能.7）人机联系功能.8）制表打印功能.9）运行的技术治理功能.10）谐波的分析和监视功能.4、什么是备用电源自动投入装置,其根本配置方式有哪两种,并加以说明？PU9答:就是指电力系统故障或其他原因是工作电源被断开后,能迅速将备用电源或备用设备或其他正常工作的电源自动投入工作,使原来工作电源被断开的用户能迅速恢更供电的一种自动限制装置,简称AAT装置.有明备用和暗备用两种根本方式,当系统正常时，备用电源不工作,称为明电源；当系统正常运行时,备用电源也投入运行的,称为暗备用.1.简述变电站综合自动化系统的采样方式及其特点.答：根据模拟输入信号中的基波频率与采样频率之间的关系,采样方
