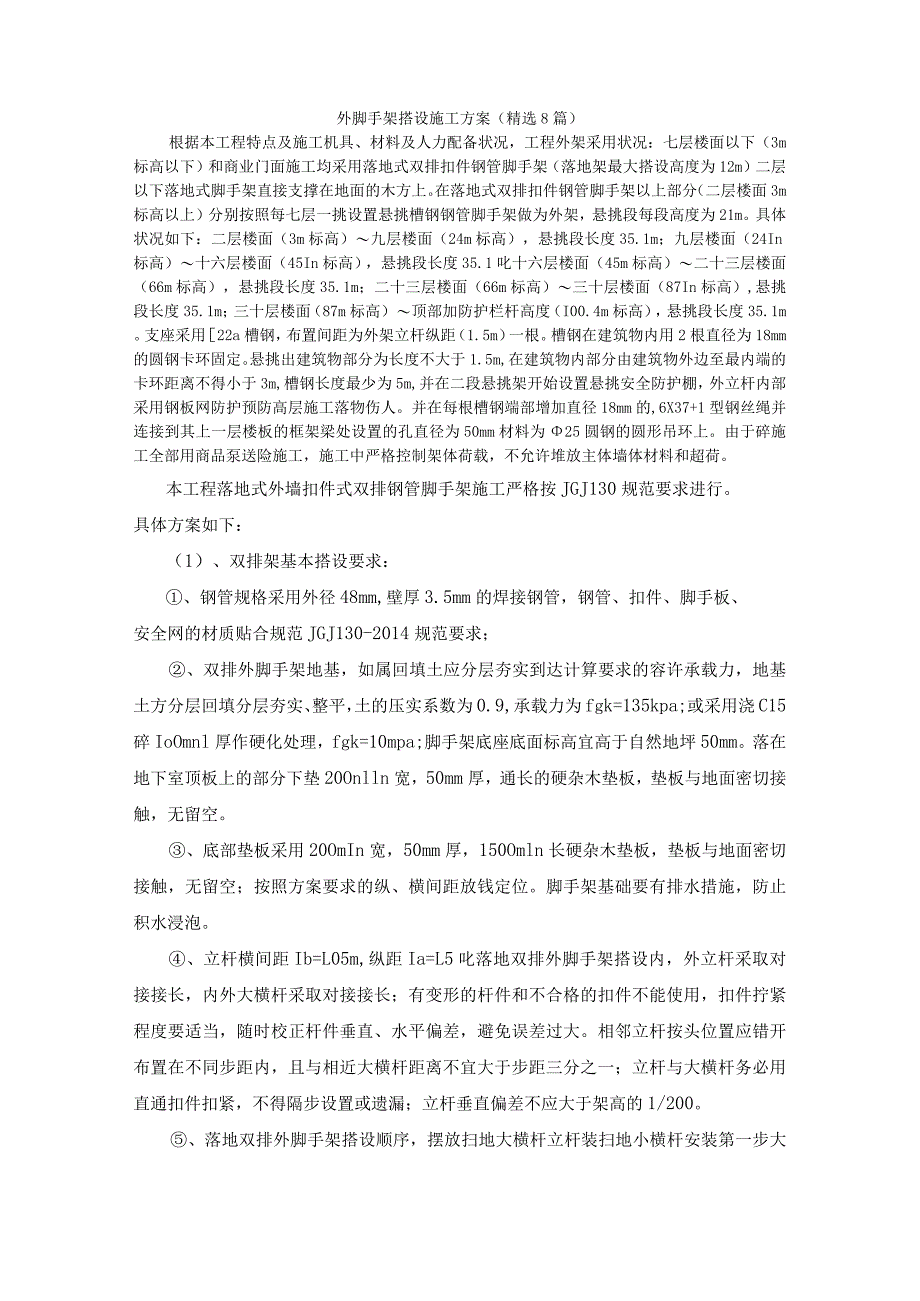

1、外脚手架搭设施工方案（精选8篇）根据本工程特点及施工机具、材料及人力配备状况，工程外架采用状况：七层楼面以下（3m标高以下）和商业门面施工均采用落地式双排扣件钢管脚手架（落地架最大搭设高度为12m）二层以下落地式脚手架直接支撑在地面的木方上。在落地式双排扣件钢管脚手架以上部分（二层楼面3m标高以上）分别按照每七层一挑设置悬挑槽钢钢管脚手架做为外架，悬挑段每段高度为21m。具体状况如下：二层楼面（3m标高）九层楼面（24m标高），悬挑段长度35.1m；九层楼面（24In标高）十六层楼面（45In标高），悬挑段长度35.1叱十六层楼面（45m标高）二十三层楼面（66m标高），悬挑段长度35.1m；
2、二十三层楼面（66m标高）三十层楼面（87In标高）,悬挑段长度35.1m；三十层楼面（87m标高）顶部加防护栏杆高度（I00.4m标高），悬挑段长度35.1m。支座采用22a槽钢，布置间距为外架立杆纵距（1.5m）一根。槽钢在建筑物内用2根直径为18mm的圆钢卡环固定。悬挑出建筑物部分为长度不大于1.5m,在建筑物内部分由建筑物外边至最内端的卡环距离不得小于3m,槽钢长度最少为5m,并在二段悬挑架开始设置悬挑安全防护棚，外立杆内部采用钢板网防护预防高层施工落物伤人。并在每根槽钢端部增加直径18mm的,6X37+1型钢丝绳并连接到其上一层楼板的框架梁处设置的孔直径为50mm材料为25圆钢的圆形
3、吊环上。由于碎施工全部用商品泵送险施工，施工中严格控制架体荷载，不允许堆放主体墙体材料和超荷。本工程落地式外墙扣件式双排钢管脚手架施工严格按JGJ130规范要求进行。具体方案如下：（1）、双排架基本搭设要求：、钢管规格采用外径48mm,壁厚3.5mm的焊接钢管，钢管、扣件、脚手板、安全网的材质贴合规范JGJ130-2014规范要求；、双排外脚手架地基，如属回填土应分层夯实到达计算要求的容许承载力，地基土方分层回填分层夯实、整平，土的压实系数为0.9,承载力为fgk=135kpa;或采用浇C15碎IoOmnl厚作硬化处理，fgk=10mpa;脚手架底座底面标高宜高于自然地坪50mm。落在地下室顶
4、板上的部分下垫20Onlln宽，50mm厚，通长的硬杂木垫板，垫板与地面密切接触，无留空。、底部垫板采用20OmIn宽，50mm厚，150Omln长硬杂木垫板，垫板与地面密切接触，无留空；按照方案要求的纵、横间距放钱定位。脚手架基础要有排水措施，防止积水浸泡。、立杆横间距Ib=L05m,纵距Ia=L5叱落地双排外脚手架搭设内，外立杆采取对接接长，内外大横杆采取对接接长；有变形的杆件和不合格的扣件不能使用，扣件拧紧程度要适当，随时校正杆件垂直、水平偏差，避免误差过大。相邻立杆按头位置应错开布置在不同步距内，且与相近大横杆距离不宜大于步距三分之一；立杆与大横杆务必用直通扣件扣紧，不得隔步设置或遗漏

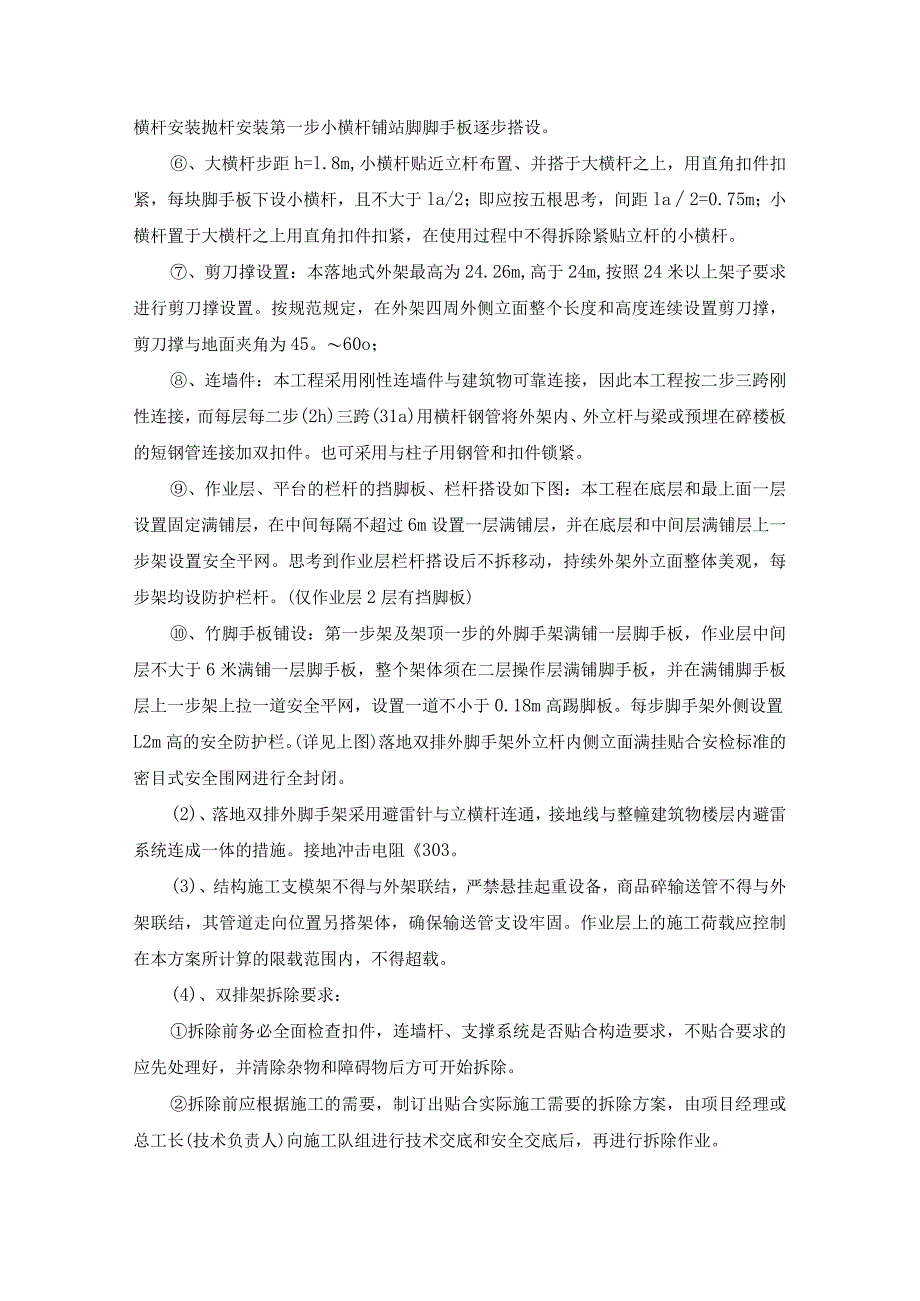

5、；立杆垂直偏差不应大于架高的1/200。、落地双排外脚手架搭设顺序，摆放扫地大横杆立杆装扫地小横杆安装第一步大横杆安装抛杆安装第一步小横杆铺站脚脚手板逐步搭设。、大横杆步距h=l.8m,小横杆贴近立杆布置、并搭于大横杆之上，用直角扣件扣紧，每块脚手板下设小横杆，且不大于la/2；即应按五根思考，间距la2=0.75m；小横杆置于大横杆之上用直角扣件扣紧，在使用过程中不得拆除紧贴立杆的小横杆。、剪刀撑设置：本落地式外架最高为24.26m,高于24m,按照24米以上架子要求进行剪刀撑设置。按规范规定，在外架四周外侧立面整个长度和高度连续设置剪刀撑，剪刀撑与地面夹角为45。60o；、连墙件：本工程采
6、用刚性连墙件与建筑物可靠连接，因此本工程按二步三跨刚性连接，而每层每二步(2h)三跨(31a)用横杆钢管将外架内、外立杆与梁或预埋在碎楼板的短钢管连接加双扣件。也可采用与柱子用钢管和扣件锁紧。、作业层、平台的栏杆的挡脚板、栏杆搭设如下图：本工程在底层和最上面一层设置固定满铺层，在中间每隔不超过6m设置一层满铺层，并在底层和中间层满铺层上一步架设置安全平网。思考到作业层栏杆搭设后不拆移动，持续外架外立面整体美观，每步架均设防护栏杆。(仅作业层2层有挡脚板)、竹脚手板铺设：第一步架及架顶一步的外脚手架满铺一层脚手板，作业层中间层不大于6米满铺一层脚手板，整个架体须在二层操作层满铺脚手板，并在满铺脚
7、手板层上一步架上拉一道安全平网，设置一道不小于0.18m高踢脚板。每步脚手架外侧设置L2m高的安全防护栏。(详见上图)落地双排外脚手架外立杆内侧立面满挂贴合安检标准的密目式安全围网进行全封闭。(2)、落地双排外脚手架采用避雷针与立横杆连通，接地线与整幢建筑物楼层内避雷系统连成一体的措施。接地冲击电阻303。(3)、结构施工支模架不得与外架联结，严禁悬挂起重设备，商品碎输送管不得与外架联结，其管道走向位置另搭架体，确保输送管支设牢固。作业层上的施工荷载应控制在本方案所计算的限载范围内，不得超载。(4)、双排架拆除要求：拆除前务必全面检查扣件，连墙杆、支撑系统是否贴合构造要求，不贴合要求的应先处理

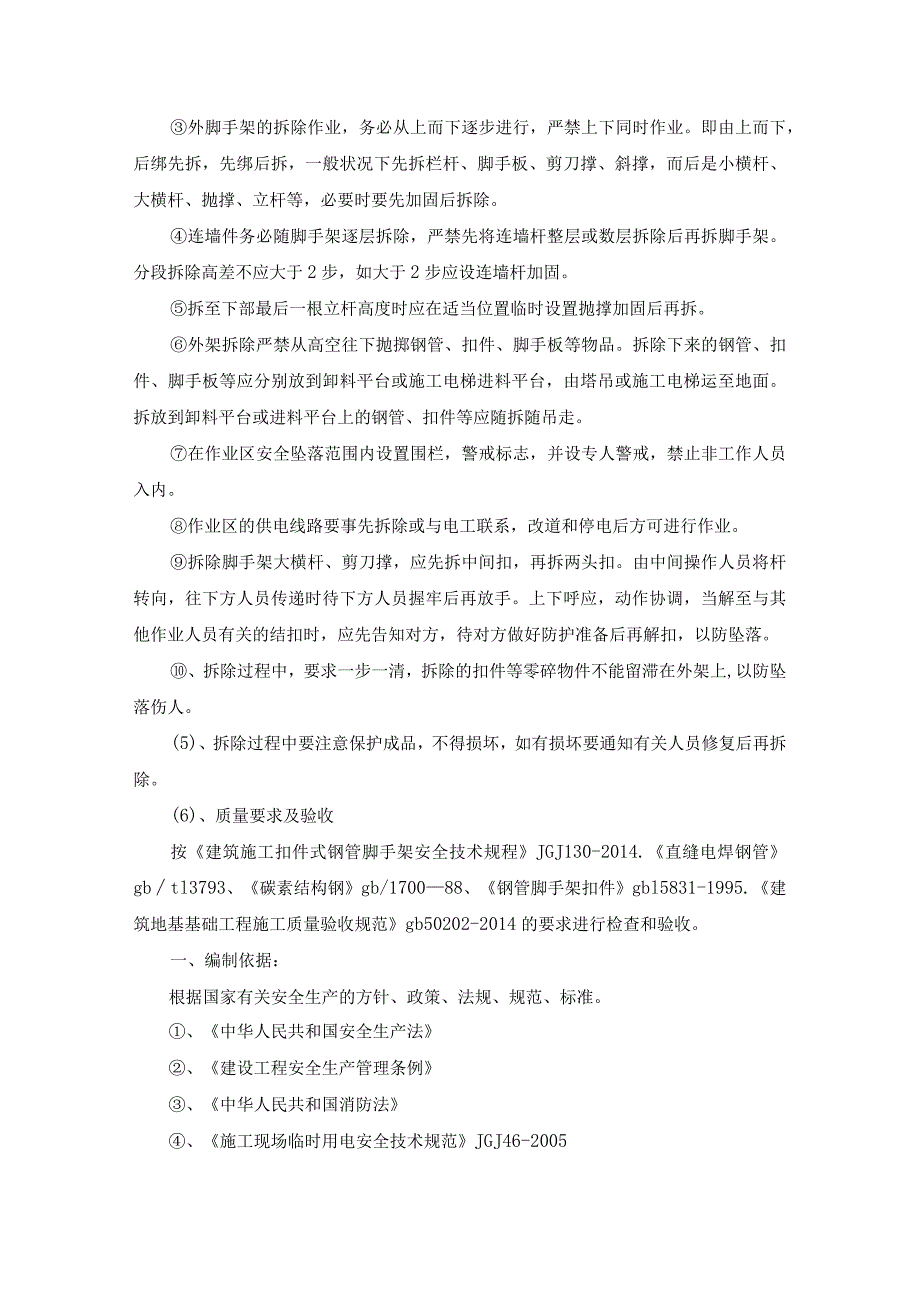

8、好，并清除杂物和障碍物后方可开始拆除。拆除前应根据施工的需要，制订出贴合实际施工需要的拆除方案，由项目经理或总工长(技术负责人)向施工队组进行技术交底和安全交底后，再进行拆除作业。外脚手架的拆除作业，务必从上而下逐步进行，严禁上下同时作业。即由上而下，后绑先拆，先绑后拆，一般状况下先拆栏杆、脚手板、剪刀撑、斜撑，而后是小横杆、大横杆、抛撑、立杆等，必要时要先加固后拆除。连墙件务必随脚手架逐层拆除，严禁先将连墙杆整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如大于2步应设连墙杆加固。拆至下部最后一根立杆高度时应在适当位置临时设置抛撑加固后再拆。外架拆除严禁从高空往下抛掷钢管、扣件、脚手板
9、等物品。拆除下来的钢管、扣件、脚手板等应分别放到卸料平台或施工电梯进料平台，由塔吊或施工电梯运至地面。拆放到卸料平台或进料平台上的钢管、扣件等应随拆随吊走。在作业区安全坠落范围内设置围栏，警戒标志，并设专人警戒，禁止非工作人员入内。作业区的供电线路要事先拆除或与电工联系，改道和停电后方可进行作业。拆除脚手架大横杆、剪刀撑，应先拆中间扣，再拆两头扣。由中间操作人员将杆转向，往下方人员传递时待下方人员握牢后再放手。上下呼应，动作协调，当解至与其他作业人员有关的结扣时，应先告知对方，待对方做好防护准备后再解扣，以防坠落。、拆除过程中，要求一步一清，拆除的扣件等零碎物件不能留滞在外架上,以防坠落伤人。
10、(5)、拆除过程中要注意保护成品，不得损坏，如有损坏要通知有关人员修复后再拆除。(6)、质量要求及验收按建筑施工扣件式钢管脚手架安全技术规程JGJ130-2014.直缝电焊钢管gbtl3793、碳素结构钢gb/170088、钢管脚手架扣件gbl5831-1995.建筑地基基础工程施工质量验收规范gb50202-2014的要求进行检查和验收。一、编制依据：根据国家有关安全生产的方针、政策、法规、规范、标准。、中华人民共和国安全生产法、建设工程安全生产管理条例、中华人民共和国消防法、施工现场临时用电安全技术规范JGJ46-2005、建筑施工高处作业安全技术规范JGJ80-91、龙门架及架物料提升机
11、安全技术规范JGJ88-92、建筑施工安全检查标准JGJ59-99、建筑施工机件式钢管脚手架安全技术规范JGJI30-2001、建筑安装工人安全技术操作规程二、工程概况：本工程属梧州市枣冲小区二期13#楼工程，由梧州市东泰国有资产经营有限公司开发建设，梧州市建筑设计院设计，总建筑面积5023.70后，框架结构，共六层，一至六层为住宅。三、架子方案介绍：1、架子类型：落地式扣件式钢管脚手架。2、脚手架搭设高度20m。四、脚手架拆除准备：1、全面检查脚手架的扣件连接，连墙件、支撑体系等是否牢固；2、拆除安全技术措施应由工长逐级进行书面技术交底；拆除中途不得换人,如更换人员必须重新进行安全技术交底。
12、3、拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。4、拆架前在地上用绳子先拉好围栏并设专人进行监护，没有监护人，没有安全员或工长在场，外架不准拆除；另指派一个责任心强、技术水平高的班组长担任指挥，负责拆除工作的全部安全作业；严禁一切非操作人员入内。5、清除脚手架上的杂物及地面障碍物；如脚手板上的混凝土、砂浆块、U型卡、活动钢管及材料等。6、划出工作区，并作明显标志，设专人看管，禁止行人入内。7、拆除高处架子的作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋。五、脚手架拆除工艺：拆除工艺流程：拆护栏一拆脚手板一
13、拆小横杆一拆大横杆一拆剪刀撑一拆立杆f拉杆传递至地面一清除扣件f按规格堆码。1、严格遵守拆除顺序，由上而下，后搭者先拆，先搭者后拆，先拆栏杆、脚手板、剪刀撑，而后拆横、纵向水平杆、立杆等；2、专人统一指挥，上下呼应，动作协调，当解开与另一人有关的扣件时，应先告知对方，以防坠落。六、脚手架拆除要求：拆架原则：由上而下，先拆后搭的杆子；应按层按步拆除；严禁上下同时作业。1、架子拆除程序拆除顺序应遵循由上而下，先搭后拆的原则。即：先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁上下同时进行拆除作业。2、剪刀撑、拉杆不准一次性全部拆除，要求杆拆到哪一层，剪
14、刀撑、拉杆拆到哪一层，拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。3、拆架前在地上用绳子先拉好围栏并设专人进行监护，没有监护人，没有安全员或工长在场，外架不准拆除；另指派一个责任心强、技术水平高的班组长担任指挥，负责拆除工作的全部安全作业；严禁一切非操作人员入内。4、清除脚手架上的杂物及地面障碍物；如脚手板上的混凝土、砂浆块、U型卡、活动钢管及材料等。5、划出工作区，并作明显标志，设专人看管，禁止行人入内。6、拆除高处架子的作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底
15、鞋。七、脚手架卸料要求：1、拆除的钢管扣件等必须及时分段集中运至地面，严禁抛扔；2、运至地面的钢管扣件等应按要求及时检查整修与保养，并按品种、规格随时码堆存放，置于干燥通风处，防止锈蚀。3、拆下来的钢管扣件用施工电梯配合吊运，严禁抛掷，运至地面的材料应按指定地点，做到随拆、随清、随运，分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈。扣件要分型号装箱保管。4、拆下来的钢管要定期重新外刷一道防锈漆，刷一道调和漆。弯管要调直,扣件要上油润滑。八、安全技术措施：（一）人员要求：1、脚手架搭设、拆除人员必须是经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工，上岗人员应定期体检，体检合格者方可发上岗证；从事架子搭设的人员须持证上岗，凡患高血压病、心脏病、贫血病等人员不得从事架子搭设作业，饮酒后禁止作业，后附拆除工人人员名单及其上岗证书。2、外架高空作业人员和楼层，地面施工人员要互相关心、互相关照，高空作业人员不得往下抛坠物体，如遇不可避免要抛坠物体，必须事先经项目经理部同意，并通知地面人员，待下面人员已进入安全范围方可作业。3、进入施工区域的作业人员以及必须戴好安全帽，系好安全带，配戴好工具袋，不得穿塑料硬底鞋才拖鞋。严禁酒后或带病作业，雷雨天气和六级以上大风应停止作业，大风过后要对脚手板、安全网、钢丝绳等认真检查一
