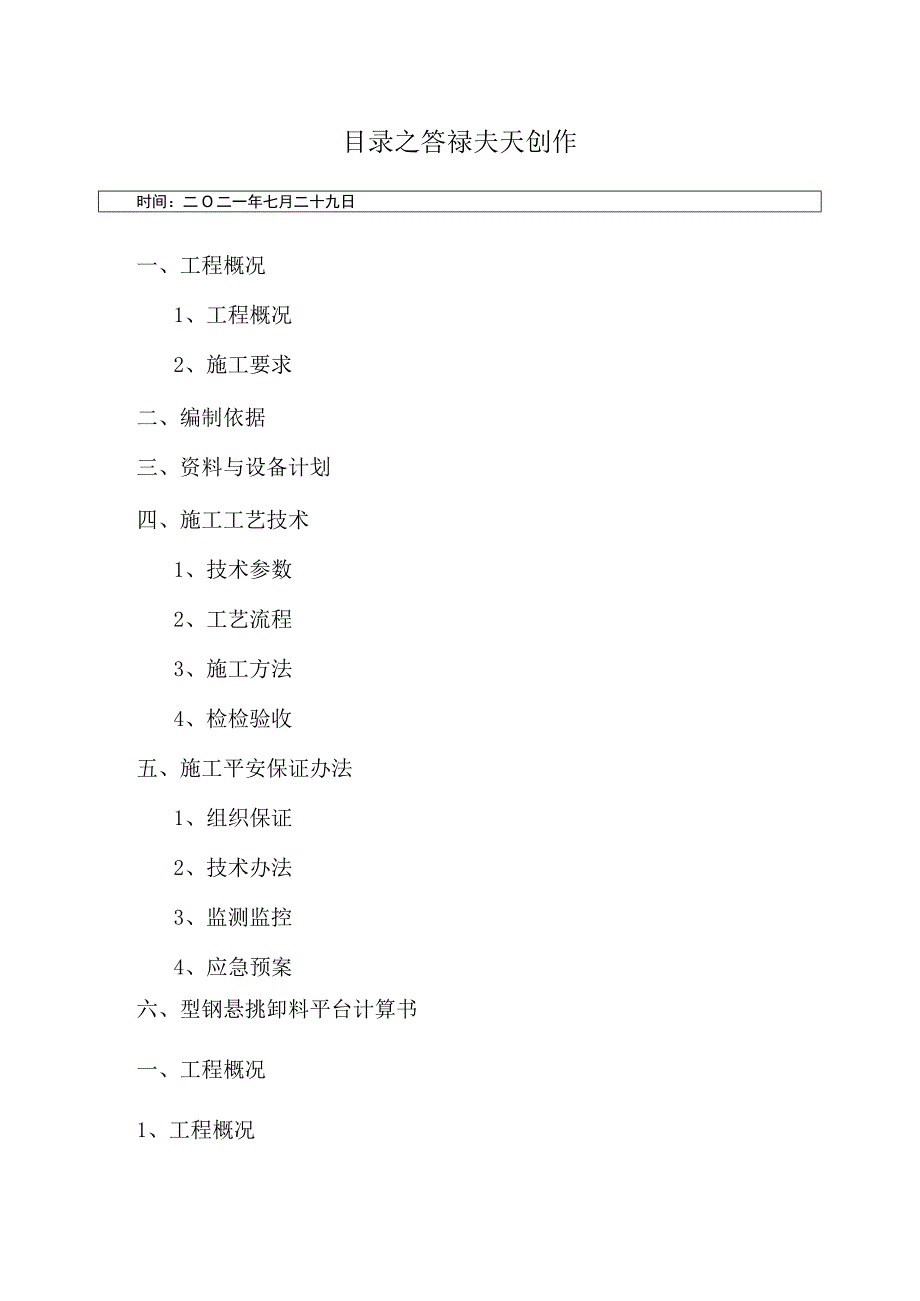

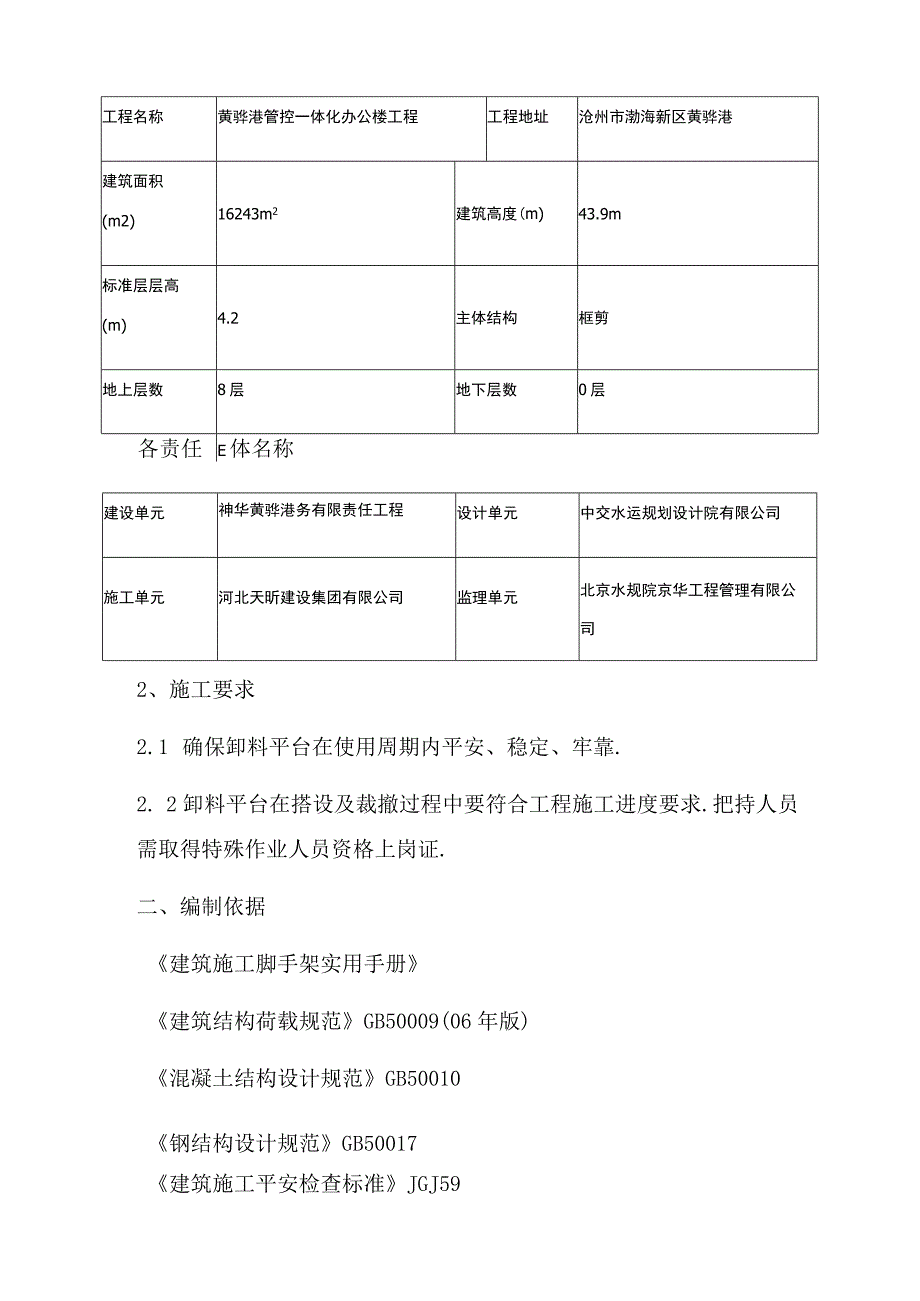

1、目录之答禄夫天创作时间：二O二一年七月二十九日一、工程概况1、工程概况2、施工要求二、编制依据三、资料与设备计划四、施工工艺技术1、技术参数2、工艺流程3、施工方法4、检检验收五、施工平安保证办法1、组织保证2、技术办法3、监测监控4、应急预案六、型钢悬挑卸料平台计算书一、工程概况1、工程概况工程基本情况工程名称黄骅港管控一体化办公楼工程工程地址沧州市渤海新区黄骅港建筑面积(m2)16243m2建筑高度(m)43.9m标准层层高(m)4.2主体结构框剪地上层数8层地下层数0层各责任E体名称建设单元神华黄骅港务有限责任工程设计单元中交水运规划设计院有限公司施工单元河北天昕建设集团有限公司监理单元
2、北京水规院京华工程管理有限公司2、施工要求2.1 确保卸料平台在使用周期内平安、稳定、牢靠.2. 2卸料平台在搭设及裁撤过程中要符合工程施工进度要求.把持人员需取得特殊作业人员资格上岗证.二、编制依据建筑施工脚手架实用手册建筑结构荷载规范GB50009(06年版)混凝土结构设计规范GB50010钢结构设计规范GB50017建筑施工平安检查标准JGJ59建筑施工高处作业平安技术规范JGJ8091建筑施工扣件式钢管脚手架平安技术规范JGJ130相关施工设计图纸等.三、资料与设备计划1、搭设脚手架的钢管应采纳现行国家标准直缝电焊钢管GB/T13793或高压流体输送用焊接钢管GB/T3092中规定的3
3、号普通钢管,其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定,每根钢管的最年夜质量不应年夜于25kg.新用的钢管概况应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管要有产物质量合格证、质量检验陈说，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架平安技术规范JGJ130的有关规定,必需涂有防锈漆.旧钢管概况锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架平安技术规范JGJ130的有关规定.锈蚀检查应每年一次.检查时,应在锈蚀严重的钢管中抽取3根,在每根
4、锈蚀严重部位横向截断取样检查,当锈蚀深度超越规定值时不得使用.钢管上严禁打孔.2、扣件为铸造扣件,其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等铸造缺陷,扣件的规格应与钢管相匹配，贴和面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm.钢管螺栓拧紧扭力矩达65Nm时不得破坏.旧扣件在使用前应进行质量检查,有裂缝、变形的严禁使用，呈现滑丝的螺栓必需更换.新、旧扣件均应进行防锈处置.3、水平悬挑梁,其钢材强度品级为Q235A,型号见资料表,水平悬挑梁所使用的钢材必需概况平整,无锈蚀.截面有足够的抗弯抵当矩,在满载条件
5、下其挠度变形应满足相应设计要求.4、搭设架子前应进行调养,除锈并统一涂色,力求环保美观.5、脚手板、脚手片采纳符合有关要求.主要资料参数表钢丝绳型号637脚手板类别栏杆、木脚手板挡板主梁型钢型号18a号槽钢次梁型钢型号12.6号槽钢面板类型木脚手板四、施工工艺技术1、技术参数卸料平台名称卸料平台卸料平台类型类型一：主梁垂直建筑外墙平台长度A(m)5平台宽度B(m)2.5卸料平台与主体结构连接方式U形钢筋主梁间距Ll(m)2.5次梁间距s(m)1次梁外伸长度m(m)O内侧次梁离墙水平距离a(m)1外侧钢丝绳离墙水平距离al(m)4.8夕钢丝绳拉绳点与平台垂直距离hl(m)3.9钢丝绳夹个数32、
6、工艺流程卸料平台加工支座完毕经过验收合格后方可吊装.吊装时,先挂好四角的吊钩,传发初度信号,但只能稍稍提升平台,放松斜拉钢丝绳,方可正式吊装，吊钩的四条引绳应等长,保证平台在起吊过程中的平稳.吊装至预定位置后,先将平台工字钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡子,完毕后方可松塔吊吊钩,卸料平台装置完毕后,经验收合格后方可使用.3、施工方法3. 1悬挑式卸料平台应按现行的相应规范进行设计,其结构构造应能防止左右晃动.3.2悬挑式卸料平台的搁支点与上部拉结点,必需位于建筑物上,不得设置在脚手架等施工设备上.3.3斜拉杆或钢丝绳,构造上宜两边各设前后两道,两道中的靠近建筑一侧的一道为平
7、安储藏,另外一道应作受力计算.3.4应设置四个经过验算的吊环，吊运平台时使用卡环,不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作.3.5悬挑式卸料平台装置时,钢丝绳应采纳专用的挂钩挂牢,采用其他方式时卡头的卡子不得少于三个,建筑物锐角利口围系钢丝绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口.3.6台面应满铺脚手板.3.7悬挑式卸料平台左右两侧必需装固定的防护栏杆（底杆距地60cm,上杆距地120cm,外侧用18#铅丝挂密目网封闭）.3.8悬挑式卸料平台吊装,需待横梁支撑点电焊固定,接好钢丝绳，调整完毕,经过检检验收,方可松卸起重吊钩,上下把持.3.9悬挑式卸料平台使用时,应有专人进行检
8、查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复.3.10卸料平台上应显著地标明容许荷载值.把持平台上人员和物料的总重量严禁超越设计的容许荷载,应配备专人加以监督.4、检检验收1、脚手架必需由持有效上岗证的专业技术人员搭设.2、进行分段验收和检查,发现有不符合要求的应迅速改正,并追究责任.3、外脚手架分段验收严格依照建筑施工扣件式钢管脚手架平安技术规范JGJ130第八节及建筑施工平安检查标准JGJ59中“外脚手架检查评分表”中所列项目和施工方案要求的内容进行检查.填写验收记录单,并由搭设人员、平安员、施工员、项目经理签字后，方能交付使用.4、架体内必需做到每层封闭（即进行隔离），且不能年
9、夜于4步.五、施工平安保证办法1、组织保证1.l平安保证体系1.2环境呵护体系2、技术办法2.1搭设时用起重机械吊装到相应位置后,将平台与建筑物连接牢固不得滑动,将钢丝绳与平台连接平稳后方可撤出起重机械.2.2每天使用前必需对平台的钢丝绳、吊环、铺设的脚手板等进行全面的检查,发现问题必需及时处置.2.3平台上装料不得超越荷载并限载（限载值见计算书），不得超长超越平台50cm,超高堆放资料不得超越防护栏杆.2.4平台上的防护栏杆不得任意裁撤.2.5起吊时必需设专人指挥,扶平稳不能碰撞平台,其他人员不得在平台上勾留.2.6放物料时必需按规格品种堆放整齐,长短分开,不得混吊，而且不得在平台上组装和清
10、理模板.2. 7不得从上一层向下一层平台上乱抛物料.2. 8夜间施工平台上必需坚持足够的照明.3、监测监控3. 1平安管理(1)搭设人员必需是经过按现行国家标准特种作业人员平安技术考核管理规则GB5036考核合格的专业架子工.上岗人员按期体检,合格者方可持证上岗；(2)搭设人员必需戴平安帽、系平安带,穿防滑鞋；(3)脚手架的构配件质量与搭设质量,应按平安技术规范规定进行检检验收,合格后方准许使用；(4)作业层上的施工荷载应符合设计要求,不得超载.不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上,严禁悬挂起重设备；(5)当有六级以及六级以上年夜风和雾、雨、雪天气,应停止脚手架的搭
11、设与裁撤作业.雪后架上作业应有防滑办法,并扫除积雪；(6)脚手架的平安检查与维护,应按平安技术规范进行.平安网应按规定搭设和裁撤；(7)在脚手架使用期间,严禁裁撤主节点处纵、横水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；(8)不得在脚手架基础及邻近处进行挖掘作业,否则应采用平安办法,并报主管部份批准；(9)临街搭设脚手架时,外侧应有防止坠物伤人的防护办法；(10)在脚手架上进行电、气焊作业时,必需有防火办法和专人看守；(11)工地临时用电线路的架设及脚手架接地、避雷办法等.应按现行行业标准施工现场临时用电平安技术规范JGJ46的有关规定执行；(12)搭拆脚手架时,空中应设围栏和警戒标识表
12、记标帜,并派专人看守,严禁非把持人员入内.3. 2日常维护管理要求(1)使用完毕的脚手架架料和构件、零件要及时回收、分类整理，分类寄存.堆放地址要场地平坦,排水良好,下设支垫,钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天,应用毡、席加盖、扣件、螺栓及其他小零件,应用木箱.钢筋笼或麻袋、草包等容器分类贮存,放在室内；(2)弯曲的钢管杆件要调直,损坏的构件要修复,损坏的扣件、零件要更换；(3)做好钢铁件的防锈和木制件的防腐处置,钢管外壁在湿度较年夜地域(相对湿度年夜于75%),应每年涂刷防锈漆一次；其他地域可两年涂刷一次.涂刷时涂层不宜过厚.经完全除锈后,涂一度红丹即可.钢管内壁可根据
13、地域情况,每24年涂刷一次,每次涂刷两遍.角钢、桁架和其他铁件可每年涂刷一次.扣件要涂油,螺栓宜镀锌防锈,使用夕5年呵护层剥落后再次镀锌.没有镀锌条件的,应在每次使用后用煤油洗涤并涂机油防锈.木制件应做好防腐处置,钢制件应涂红丹及防锈涂料；(4)搬运长钢管、长角钢时,应采用办法防止弯曲.拆架应拆成单片装运,装卸时不得抛丢,防止损坏；(5)脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丧失.在装置脚手架时,过剩的小配件应及时收回寄存,在装配脚手架时,散落在空中上的小配件要及时收捡起来；(6)健全制度,加强管理,减少损耗和提高效益是脚手架管理的中心环节.比力普遍采纳的管理法子有两种1
14、)由架子工班(组)管理,采纳谁使用、谁维护、谁管理的原则,并建立积极地奖罚制度、做到确保施工需要,用毕及时归库、及时清理和及时维修调养,减少丧失和损耗；2)由资料部份集中管理,实行租赁制.施工队根据施工的需要向公司资料部份租赁脚手架资料,实行按天计费和损坏赔偿制度.4、应急预案4. 1目的提高整个项目组对事故的整体应急能力,确保意外发生的时候能有序的应急指挥,为有效、及时的抢救伤员，防止事故的扩年夜,减少经济损失,呵护生态环境和资源,把事故降低到最小水平,制定本预案.4.2应急领导小组及其职责应急领导小组由组长、副组长、成员等构成.(1)领导各单元应急小组的培训和演习工作,提高应变能力.(2)
15、当发生突发事故时,负责救险的人员、器材、车辆、通信和组织指挥协调.(3)负责准备所需要的应急物资和应急设备.(4)及时达到现场进行指挥,控制事故的扩年夜,并迅速向上级陈说.4.3应急反应预案(1)事故陈说法式事故发生后,作业人员、班组长、现场负责人、项目部平安主管领导应逐级上报,并联络报警,组织抢救.(2)事故陈说事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组平安员、施工单元专职平安员.发生重年夜事故时,应立即向上级领导汇报,并在24小时内向上级主管部份作出版面陈说.(3)现场事故应急处置施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故.(4)火灾事故应急处置：及时报警,组织扑救,集中力量控制火势.消灭飞火疏散物资减少损失控制火势蔓延.注意人身平安,积极抢救被困人员，配合消防人员扑灭年夜火.触电
