《磷酸钾镁水泥制备研究.docx》由会员分享，可在线阅读，更多相关《磷酸钾镁水泥制备研究.docx（4页珍藏版）》请在第壹文秘上搜索。

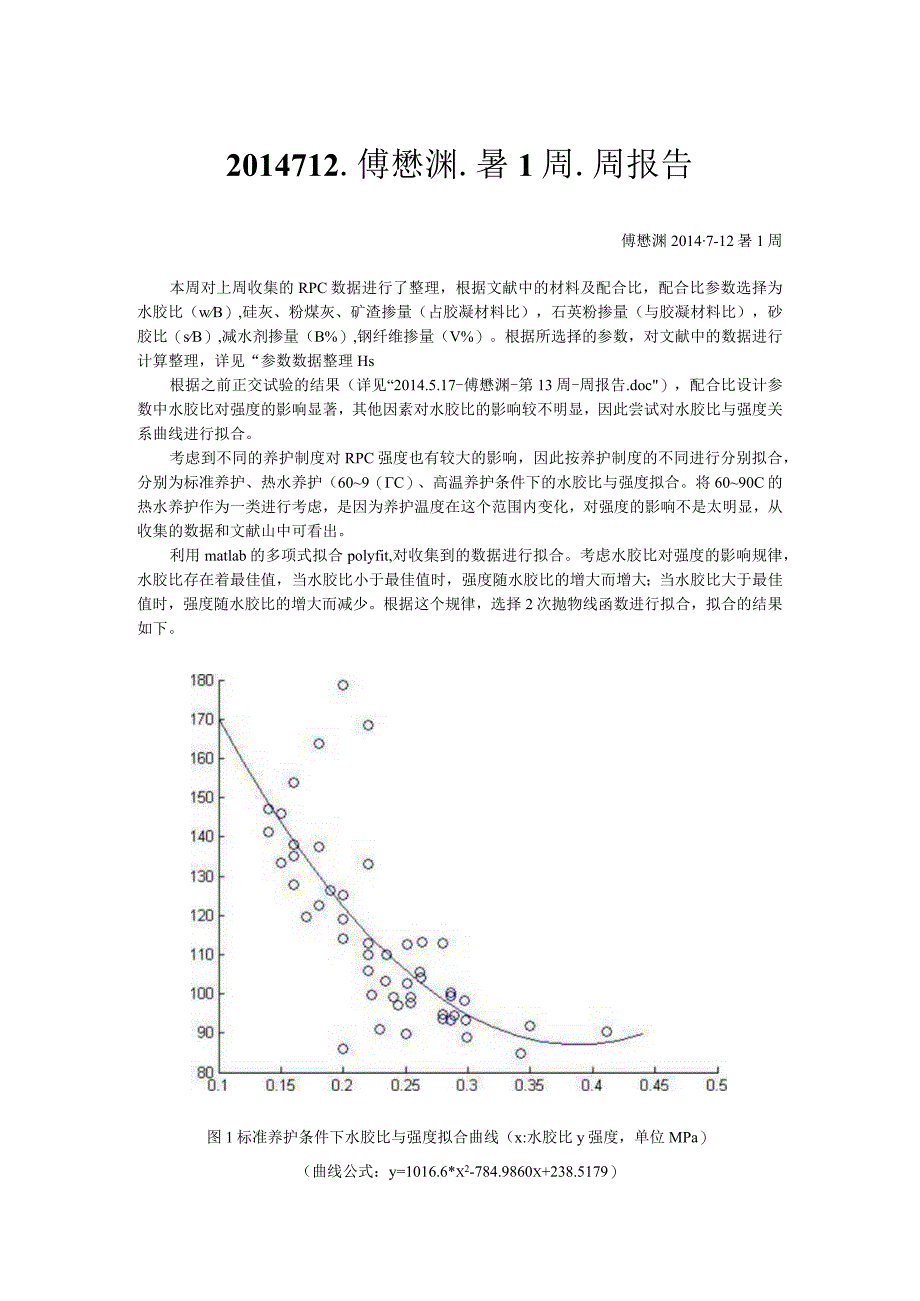

1、2014712.傅懋渊.暑1周.周报告傅懋渊20147-12暑1周本周对上周收集的RPC数据进行了整理，根据文献中的材料及配合比，配合比参数选择为水胶比（wB）,硅灰、粉煤灰、矿渣掺量（占胶凝材料比），石英粉掺量（与胶凝材料比），砂胶比（sB）,减水剂掺量（B%）,钢纤维掺量（V%）。根据所选择的参数，对文献中的数据进行计算整理，详见“参数数据整理Hs根据之前正交试验的结果（详见“2014.5.17-傅懋渊-第13周-周报告.doc），配合比设计参数中水胶比对强度的影响显著，其他因素对水胶比的影响较不明显，因此尝试对水胶比与强度关系曲线进行拟合。考虑到不同的养护制度对RPC强度也有较大的影响，
2、因此按养护制度的不同进行分别拟合，分别为标准养护、热水养护（609（C）、高温养护条件下的水胶比与强度拟合。将6090C的热水养护作为一类进行考虑，是因为养护温度在这个范围内变化，对强度的影响不是太明显，从收集的数据和文献山中可看出。利用matlab的多项式拟合polyfit,对收集到的数据进行拟合。考虑水胶比对强度的影响规律，水胶比存在着最佳值，当水胶比小于最佳值时，强度随水胶比的增大而增大；当水胶比大于最佳值时，强度随水胶比的增大而减少。根据这个规律，选择2次抛物线函数进行拟合，拟合的结果如下。图1标准养护条件下水胶比与强度拟合曲线（x:水胶比y强度，单位MPa）（曲线公式：y=1016.

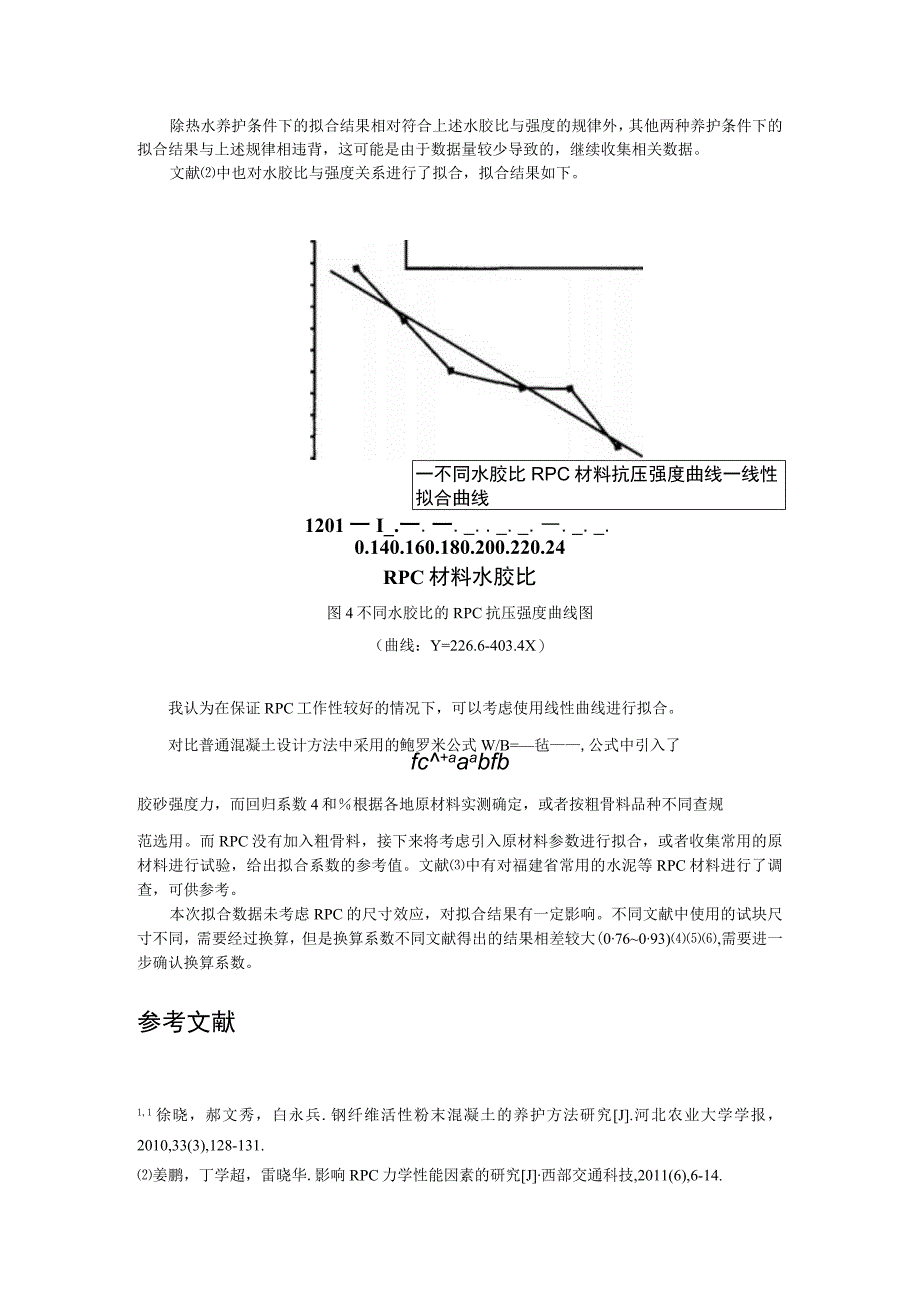

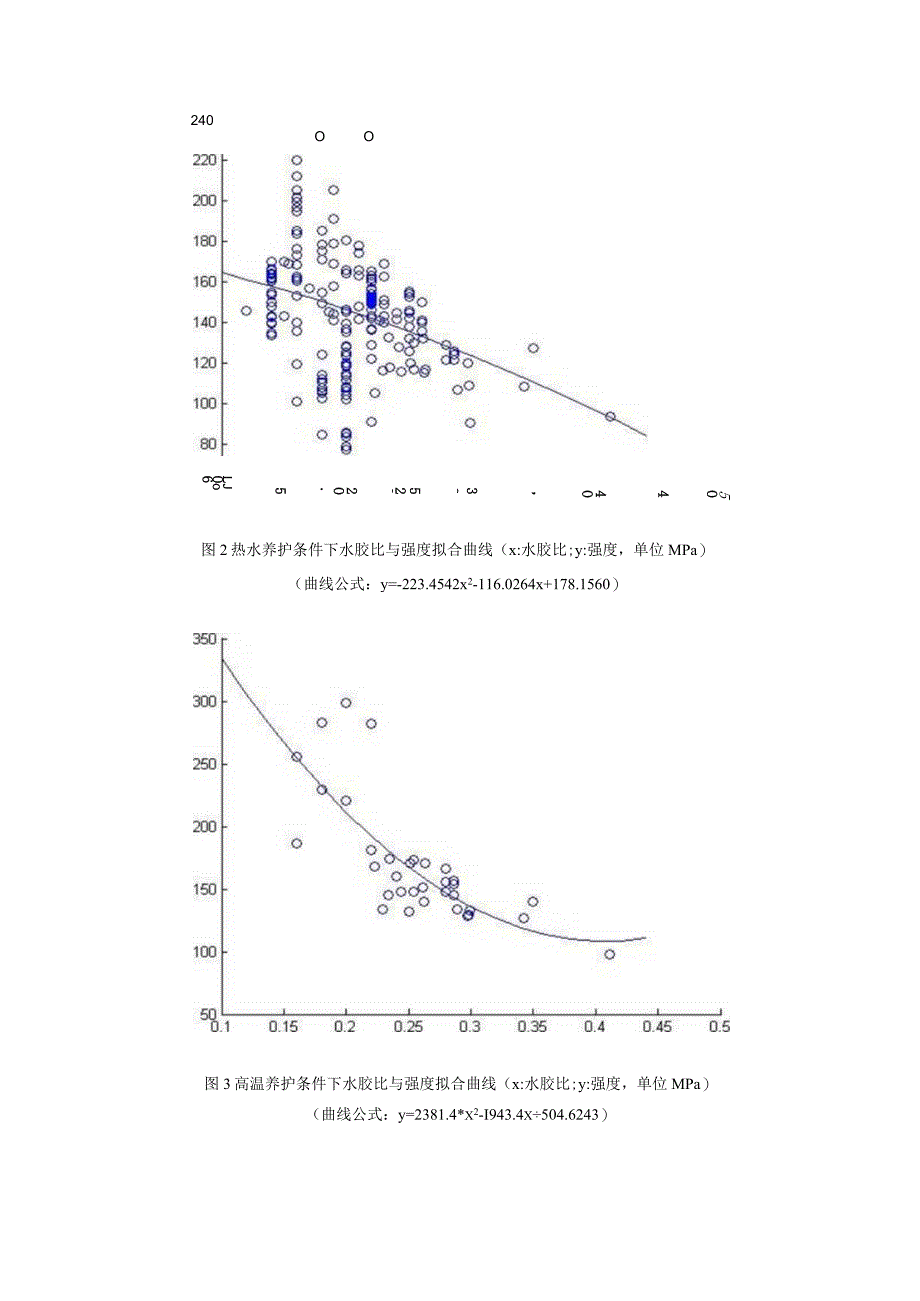

3、6*x2-784.9860x+238.5179）240OOLJ Oo 62 O.51O.52 O.3O.,354O.455O.图2热水养护条件下水胶比与强度拟合曲线（x:水胶比;y:强度，单位MPa）（曲线公式：y=-223.4542x2-116.0264x+178.1560）图3高温养护条件下水胶比与强度拟合曲线（x:水胶比;y:强度，单位MPa）（曲线公式：y=2381.4*x2-I943.4x504.6243）除热水养护条件下的拟合结果相对符合上述水胶比与强度的规律外，其他两种养护条件下的拟合结果与上述规律相违背，这可能是由于数据量较少导致的，继续收集相关数据。文献中也对水胶比与强度关系
4、进行了拟合，拟合结果如下。一不同水胶比RPC材料抗压强度曲线一线性拟合曲线1201一I_.一.一._._._._._.0.140.160.180.200.220.24RPC材料水胶比图4不同水胶比的RPC抗压强度曲线图（曲线：Y=226.6-403.4X）我认为在保证RPC工作性较好的情况下，可以考虑使用线性曲线进行拟合。对比普通混凝土设计方法中采用的鲍罗米公式W/B=毡,公式中引入了fc+aaabfb胶砂强度力，而回归系数4和根据各地原材料实测确定，或者按粗骨料品种不同查规范选用。而RPC没有加入粗骨料，接下来将考虑引入原材料参数进行拟合，或者收集常用的原材料进行试验，给出拟合系数的参考值。
5、文献中有对福建省常用的水泥等RPC材料进行了调查，可供参考。本次拟合数据未考虑RPC的尺寸效应，对拟合结果有一定影响。不同文献中使用的试块尺寸不同，需要经过换算，但是换算系数不同文献得出的结果相差较大(076093),需要进一步确认换算系数。参考文献1,1徐晓，郝文秀，白永兵.钢纤维活性粉末混凝土的养护方法研究J.河北农业大学学报，2010,33(3),128-131.姜鹏，丁学超，雷晓华.影响RPC力学性能因素的研究J西部交通科技,2011(6),6-14.何雁斌，吴炎海，杨幼华，陈尚鸿，李轶慧.活性粉末混凝土(RPC200)的材料选用及制作技术J福建建筑,2003(1),7072.141冯磊，刘红彬，彭培火，王会杰，盛国华，李康乐，鞠杨.高强与活性粉末混凝土尺寸效应的分析J.四川建筑科学研究,2010,36(3),191-197.刘数华，阎培渝，冯建文.超高强混凝RPC强度的尺寸效应J.公路,2011(3),123-127.网ANMing-zhe,ZHANGLi-jun,YIQuan-xin.SizeeffectoncompressivestrengthofreactivepowderconcreteJ.JournalofChinaUniversityofMiningandTechnology,2008,18(2),279-282.
