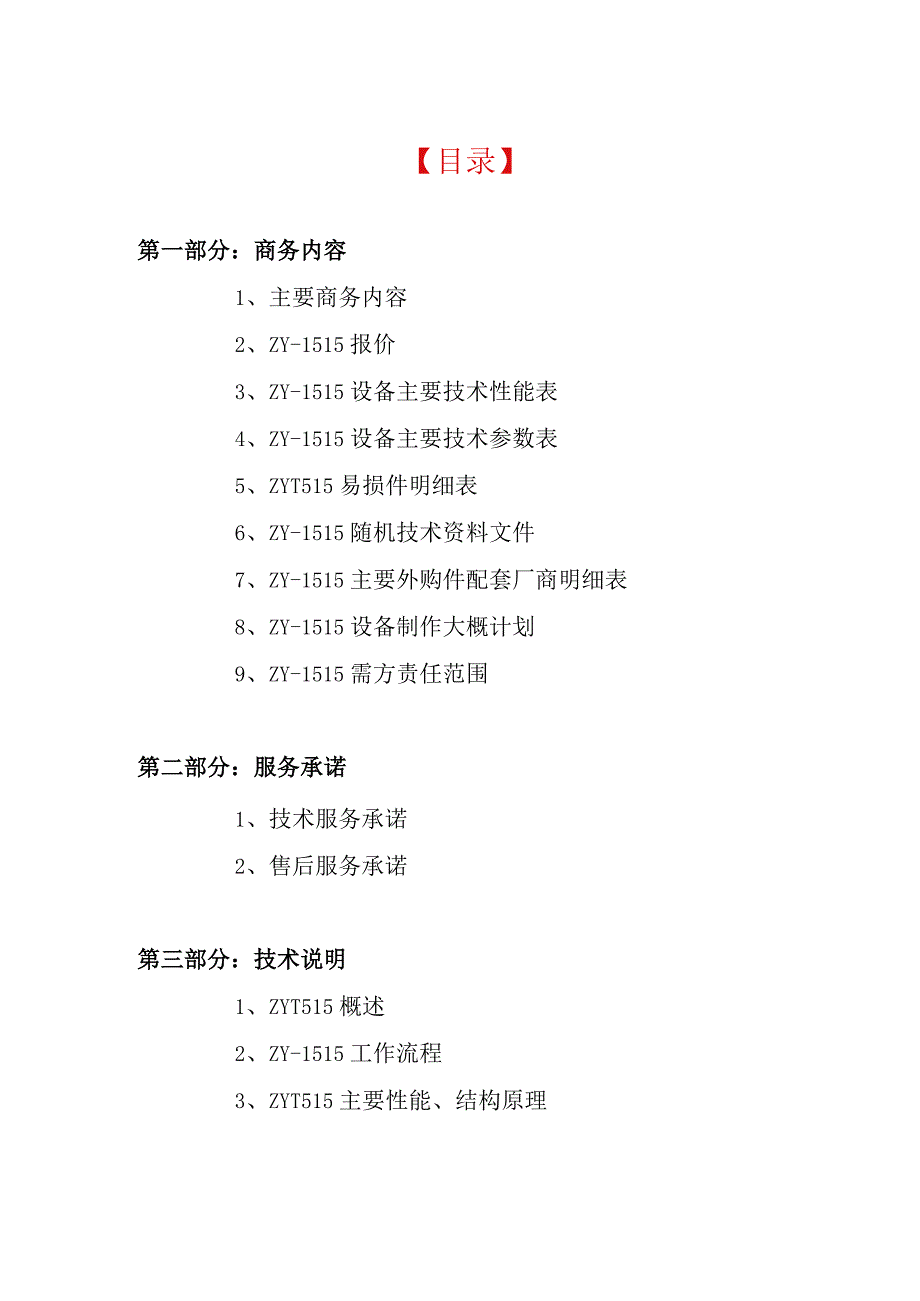

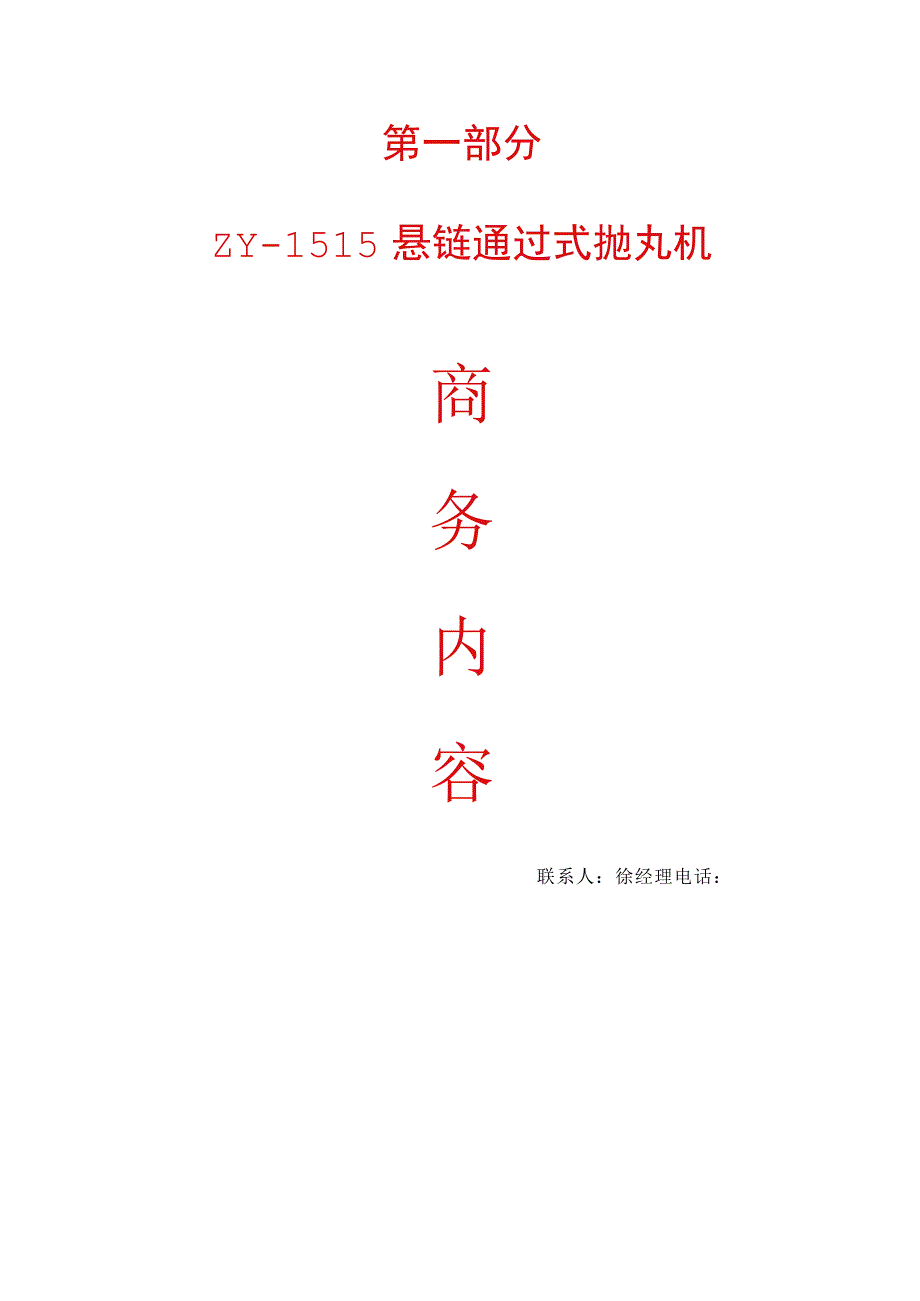

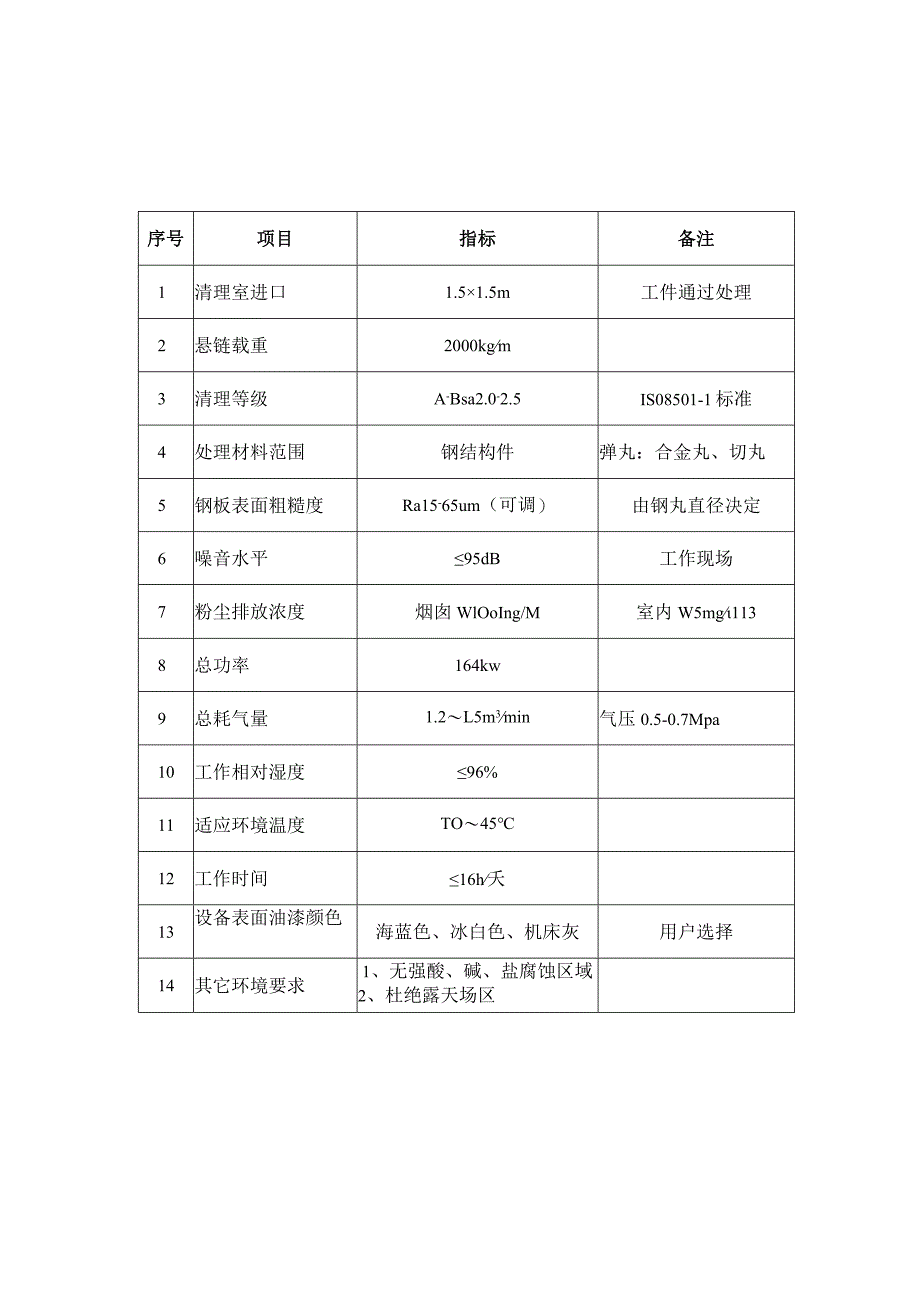

1、第一部分ZY-1515悬链通过式抛丸机商务内容联系人：徐经理电话：【目录】第一部分：商务内容1、主要商务内容2、ZY-1515报价3、ZY-1515设备主要技术性能表4、ZY-1515设备主要技术参数表5、ZYT515易损件明细表6、ZY-1515随机技术资料文件7、ZY-1515主要外购件配套厂商明细表8、ZY-1515设备制作大概计划9、ZY-1515需方责任范围第二部分：服务承诺1、技术服务承诺2、售后服务承诺第三部分：技术说明1、ZYT515概述2、ZY-1515工作流程3、ZYT515主要性能、结构原理序号项目指标备注1清理室进口1.51.5m工件通过处理2悬链载重2000kgm3清
2、理等级A-Bsa2.0-2.5IS08501-1标准4处理材料范围钢结构件弹丸：合金丸、切丸5钢板表面粗糙度Ra15-65um（可调）由钢丸直径决定6噪音水平95dB工作现场7粉尘排放浓度烟囱WlOoIng/M室内W5mg1138总功率164kw9总耗气量1.2L5m3min气压0.5-0.7Mpa10工作相对湿度96%11适应环境温度TO4512工作时间16h夭13设备表面油漆颜色海蓝色、冰白色、机床灰用户选择14其它环境要求1、无强酸、碱、盐腐蚀区域2、杜绝露天场区一、主要商务内容1型号及名称：ZY-1515型通过式抛丸机1.2产地：江苏省江阴市1.1 交货期:见合同约定1.2 交货地点：
3、见合同约定3 .货款结算方式：见合同约定4 .验收方法:按技术协议5 .ZY-1515供货范围5.1 悬链输送系统1套5.2 抛丸清理室1套5.3 纵向螺旋输送机1套5.4 横向螺旋输送机1套5.5 提升机1套5.6 丸砂分离器1套5.7 检修平台系统1套5.8 分丸、控丸总成6套5.9 新式Q034抛丸器6套5.10 10.除尘系统1套5.11 11、电控系统1套5.12 随机件（易损件见表格五、资料见表格六）1套二、ZY-1515设备报价1、设备总造价：叁拾万圆整：320000.00元（不含票价）江阴州业机械有限公司2014年6月21序号项目部件名称指标备注Ol输送系统输送悬链电机功率7.
4、5KW变频调速运行速度0.5-5mmin02弹丸循环系统抛丸器型号Q034维尔贝莱特技术抛丸量6300kgmin抛射速度65-70ms功率6llKw螺旋器数量1台DISA技术功率5.5Kw,3kw输送量144th提升机数量1台DISA技术功率7.5Kw提升量144th分离器数量1台DISA技术分离区风速5-6ms功率3KW分离量144th控丸阀控丸数量6控丸口径60mm耗气量0.l0.3m3min03除尘系统风机风机型号4-72No6D功率18.5Kw总风量22000m7h全压力1897pa除尘器处理风量10500m7h滤筒数量24件耗气量0.8L3msmin序号易损件材质数量使用寿命备注1Q
5、034叶片高铭铸铁64片600h另购2Q034分丸轮高铭铸铁12件1200h另购3Q034定向套高铭铸铁12件1200h另购4Q034顶护板高铭铸铁12件1200h另购5Q034侧护板高铭铸铁24件1200h另购6Q034端护板中铝铸铁24件1200h另购7Q034叶轮40Cr12件6500h另8室体护板合金铸铁一套600Oh另购9防护密封皮耐磨橡胶一套1500h另购六、ZY-1515随机技术资料文件使用说明书（机械与电气、机器总装图）各1份装箱单1份（3）产品合格证1份设备地基图（合同生效后10天后）1份序号名称配套厂商1抛丸专用电动机无锡电机有限公司2摆线减速机常州减速机厂3通风机常州振杰
6、机械制造有限公司4电器元件施奈德、正泰5变频器中日合资Yolico6电线、缆江南电线、缆7气动元件国产名牌8脉冲仪山东9脉冲阀五星10除尘滤筒苏州11压辑调心轴承哈尔滨、瓦房店轴承厂12抛丸器轴承哈尔滨、瓦房店轴承厂13提升带、耐磨橡胶无锡市橡胶六厂14传动链条泰州精工链条总厂有限公司15标准件上海标准件有限公司16钢板上海宝钢八、ZY-1515设备制作大概计划总工日满足合同约定；九、ZY-1515需方责任范围(1)负责生产线的厂房、地基(含预埋件、盖板或防护栏)和设备的进驻有关事宜；(2)负责提供所需要的气源、丸料、油水、电力以及试车的工件;(3)负责该机的机修、操作、安全等人员的限位；(4
7、)负责设备进入需方厂区后协调卸货等有关工作，提供有关设备及工具(吊车、电气焊设备、耗材及有关材料等)；(5)供方在需方安装设备,需方免费提供供方安装人员食宿；(6)为使需方的实际设备操作人员和机修人员对该线有实质性的了解，供方在需方安装设备时需方应安排有关操作、机修人员3人以上协助安装，接受更深入的培训；(7)安装过程中如有影响设备正常安装的事物需方应及时排除，否则会导致交付期顺延。(8)设备正常运转需要加料设施、废物处理储装设施以及钢板调运的所有机构等。第二部分ZY-1515通过式抛丸机月艮务承诺一、技术服务承诺1、 我公司已通过IS09001国际质量管理体系认证，我们对承包范围内的一切设备
8、，从设计、制造、安装、调试至交付验收均按体系规定的程序执行，并且承担全部责任，所有设计图纸需经用户认可，在全过程中充分听取用户的意见，接受用户监督；2、 我公司在工程承包方面有丰富的经验，完全能够按时优质地完成整个工程，决不将工程中的任何项目转包于第三方确保产品质量；3、 我们将派有经验的人员到现场负责施工安装并参加调试；4、 我公司负责为用户免费培训3-4名操作人员，培训内容：设备操作、机械及电器维修并解答用户提出的技术问题；5、 保修期满后，我方优惠供应各种易损件、配件；6、 我们将向用户提供如下技术文件：设备基础图、电气原理图、设备使用与维修说明书、设备合格证、验收报告；7、 质量保修期
9、以设备正式验收签字（章）之日起十二个月，保修期内如有零件损坏属用户负责的，修复更换配件的费用由用户承担。如属质量问题，我公司在用户限定的时间无条件更换。质保期满后，我方仍终生售后服务。二、售后服务承诺1、质量保证:供方对产品实行“三包”,从验收合格之日起十二个月（易损件除外）；2、设备在使用过程中出现故障，供方24小时内到达现场,协助需方排除设备故障；3、供方备有充足的优质、优价、品种齐全的易损配备件供需方订货时选用，供方将会提供全方位优质服务；4、我公司郑重承认：外出售后服务人员在处理设备故障点时做到故障不排除不撤回，遇到重大问题时公司将直接安排有关技术工程师身临现场指导，并且在故障解决后必
10、须对整机进行试车8小时以上正常且得到用户认可方可撤回。5、本公司在全国各地均设有办事处,可随时为客户提供优良、快捷的售后服务。江阴州业机械有限公司2014年7月第三部分ZY-1515通过式抛丸机技术文件用途本机是一种清理H钢、型钢、网架、钢板的多功能钢材抛丸预处理设备。抛丸器布置形式为多角度，选用了先进的高效抛丸器，抛射出高速密集的弹丸束，打击原始状态工件的各个部位进行立体的、全方位的清理，使工件各表面上的锈蚀层、焊渣、氧化皮及其它污物迅速脱落，获得具有一定粗糙度的光洁表面，提高了漆膜与钢材表面的附着力，并提高工件的抗疲劳和抗腐蚀能力，改善了工件内在质量，延长其使用寿命。本机适用于金属结构焊件
11、、钢制品、铁路车辆、工程机械、及桥梁制造业的去应力及表面除锈。以下对该机的技术参数、结构及工作原理、设计特点、售后服务及安装、调试、验收等事宜的承诺逐一说明，敬请贵厂审议。主要技术参数1、悬链输送系统(I)工作速度0.5-5mmin(2)功率7.5kw2、抛丸器(6台)(1)型号Q034(2)弹丸抛射速度65-70ms(3)抛丸量6300kgmm(4)功率6llkw3、提升机(1)提升量144Th(2)功率IIkW4、分离器(1)分离量144Th(2)功率3kw(3)分离区风速4-5m/s5、送料螺旋输送机5.1 纵向螺旋输送机(1)输送量144Th(2)功率5.5kw5.2 横向螺旋输送机(
12、1)输送量144Th(2)功率3kw6、除尘系统(1)除尘器a.型号b处理风量(2)离心通风机a型号b.风量C风压d.功率7、全机功率8、清理室进口尺寸脉冲滤筒式22000m4-72-6C22000m2022Mpa18.5kw104kw1500mm1500mm结构原理与调整使用本机为辐道台车输送式高性能抛丸清理设备，在清理过程中由调速电机带动摆线针轮减速机，辐道系统将工件送进清理室内抛射区时，工件受到来用上下六个抛头的密集强力弹丸的打击与磨擦，其上的氧化锈皮及污物迅速脱落，钢材表面获得一定粗糙度的光亮表面，同时工件受到密集强力冲击，消除工件压力，避免工件变形。清理过程中，撒落下来的丸尘混合物经
13、室体送料螺旋输送机汇集于提升机下壳再经提升机、输送机到达分离器，经分离器产生丸尘瀑布，由风口吹扬除去尘埃，分离后的干净弹丸落入分离器料斗，经弹丸输送系统由抛丸器抛出。来自分离器，清理室内的空气尘埃由通风机带动，通过风道管路系统，脉冲滤筒式除尘器除尘，效率可达99%,净化后空气经烟筒排放到空气中，颗粒尘埃被捕捉收集。本设备由以下几个功能部分组成：抛丸清理室、副室、抛丸器、辐道输送系统、螺旋输送器、提升机、分离器、供丸系统、除尘系统、平台、电气控制系统。1、清理室(1)结构本清理室由主副清理室组成，它们为大容腔式结构，室体上部为箱形，下部为锥形，清理作业在密封的容腔内进行，具体有前后副室体、主室体、橡胶帘、抛丸室护板、抛丸器等组成。A、主室体上下、前后共安装了6个抛丸器，空间构造经过测试和实际验证，可以对工件实现最佳清理。B、清理室为多室组合体，前后都为密封室体，并内设钢板与多层橡胶帘屏蔽，以防弹丸多飞，同时室内有一定负压，防止尘埃外逸。C、体内设耐磨铸铁护板，保护室体壁板免受磨损，延长室体使用寿命数十倍以上；同时可以利用弹丸的反射功
