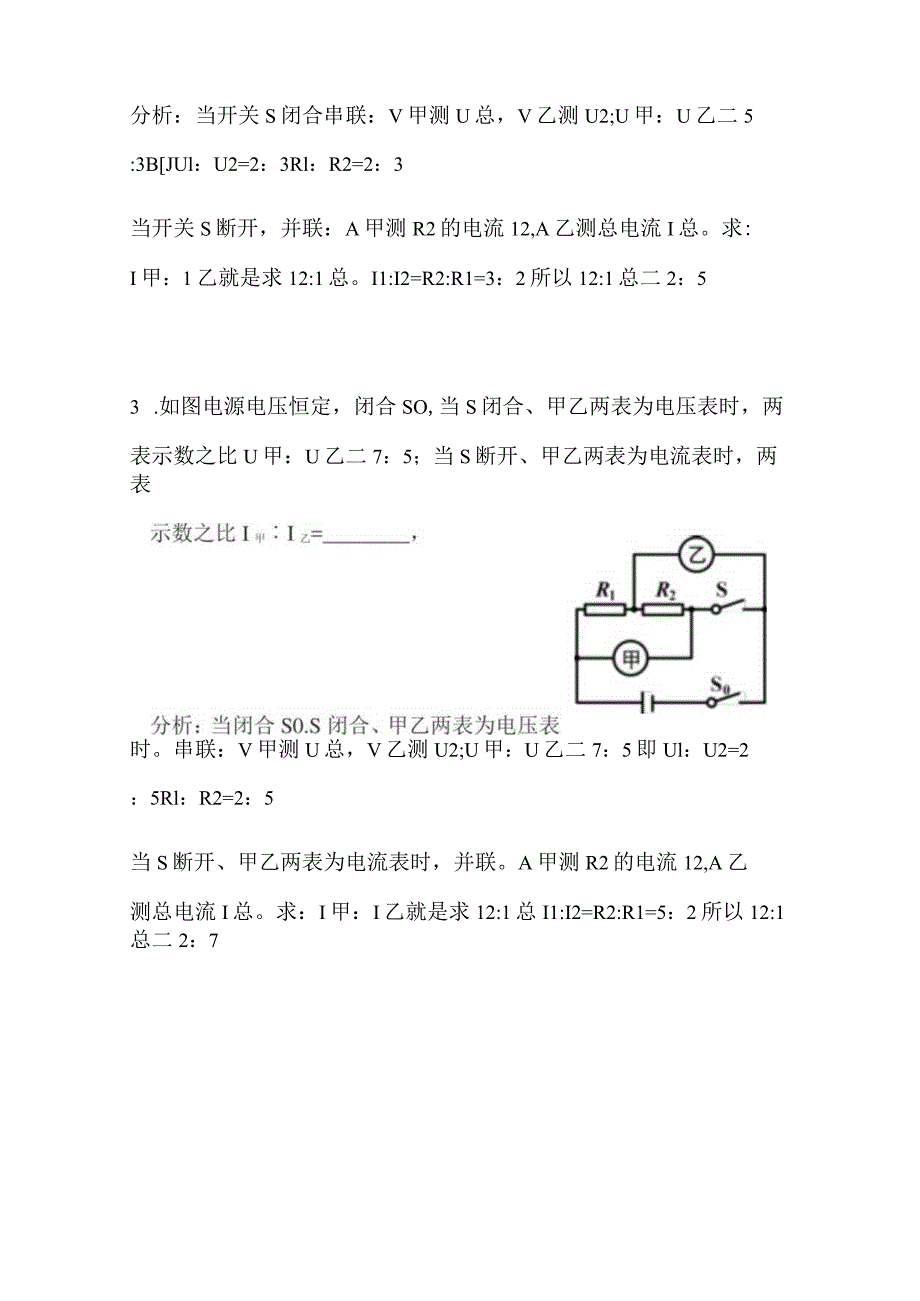

第五章欧姆定律应用比值.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《第五章欧姆定律应用比值.docx》由会员分享,可在线阅读,更多相关《第五章欧姆定律应用比值.docx(3页珍藏版)》请在第壹文秘上搜索。

1、第五章:欧姆定律应用比值目标:知道欧姆定律在串并联电路中的比值规律重点;掌握会用欧姆定律在串并联电路中的比值规律解决问题过程:1、复习比值问题:比值串联11:12=1:1U1:U2=R2:R1(在串联电路中电压之比等于电阻之比,即电阻大分的电压大)并联Ul:U2=1:l11:I2=R2:Rl(在并联电路中电流之比等于电阻之比的倒数,即电阻大分的电流小)2、应用解题-:比例计算1 .两电阻R1=6Q,R2=9。,当它们串联接在电源电压为3V的电路两端,通过它们的电流I=A,加在RKR2两端的电压之比Ul:U2=;当RKR2并联接在原电路中,通过RKR2的电流之比H:12=,2 .两电阻R1=3Q

2、,R2=6Q,把它们串联接在电源电压为3V的电路两端,总电阻R总=,Rl两端的电压Ul=V;当Rl与R2并联在原电路两端时,干路电流I总=A,Rl与R2两端的电压之比Ul:U2=,二、电路分析+比值计算1 .如图所示,电源电压保持不变,开关S闭合后,灯Li、L2都能正常发光,甲、乙两个电表的示数之比是2:3.此时灯L-L2的电阻之比是()A.2:1B.3:2C.2:3D.1:2分析:两个灯都正常发光说明是电压表;即串联V乙测U总,V甲测U2;U甲:U乙=2:3即Ul:U2=l:2Rl:R2=l:22 .在如图所示的电路中,电源电压保持不变.当开关S闭合,甲、乙两表为电压表时,两表的示数之比U甲

3、:U乙=5:3,则Rl:R2=;当开关S断开,甲、乙为电流表时,两表示数之比是I甲I乙=分析:当开关S闭合串联:V甲测U总,V乙测U2;U甲:U乙二5:3BJUl:U2=2:3Rl:R2=2:3当开关S断开,并联:A甲测R2的电流12,A乙测总电流I总。求:I甲:1乙就是求12:1总。I1:I2=R2:R1=3:2所以12:1总二2:53 .如图电源电压恒定,闭合SO,当S闭合、甲乙两表为电压表时,两表示数之比U甲:U乙二7:5;当S断开、甲乙两表为电流表时,两表时。串联:V甲测U总,V乙测U2;U甲:U乙二7:5即Ul:U2=2:5Rl:R2=2:5当S断开、甲乙两表为电流表时,并联。A甲测R2的电流12,A乙测总电流I总。求:I甲:I乙就是求12:1总I1:I2=R2:R1=5:2所以12:1总二2:7
