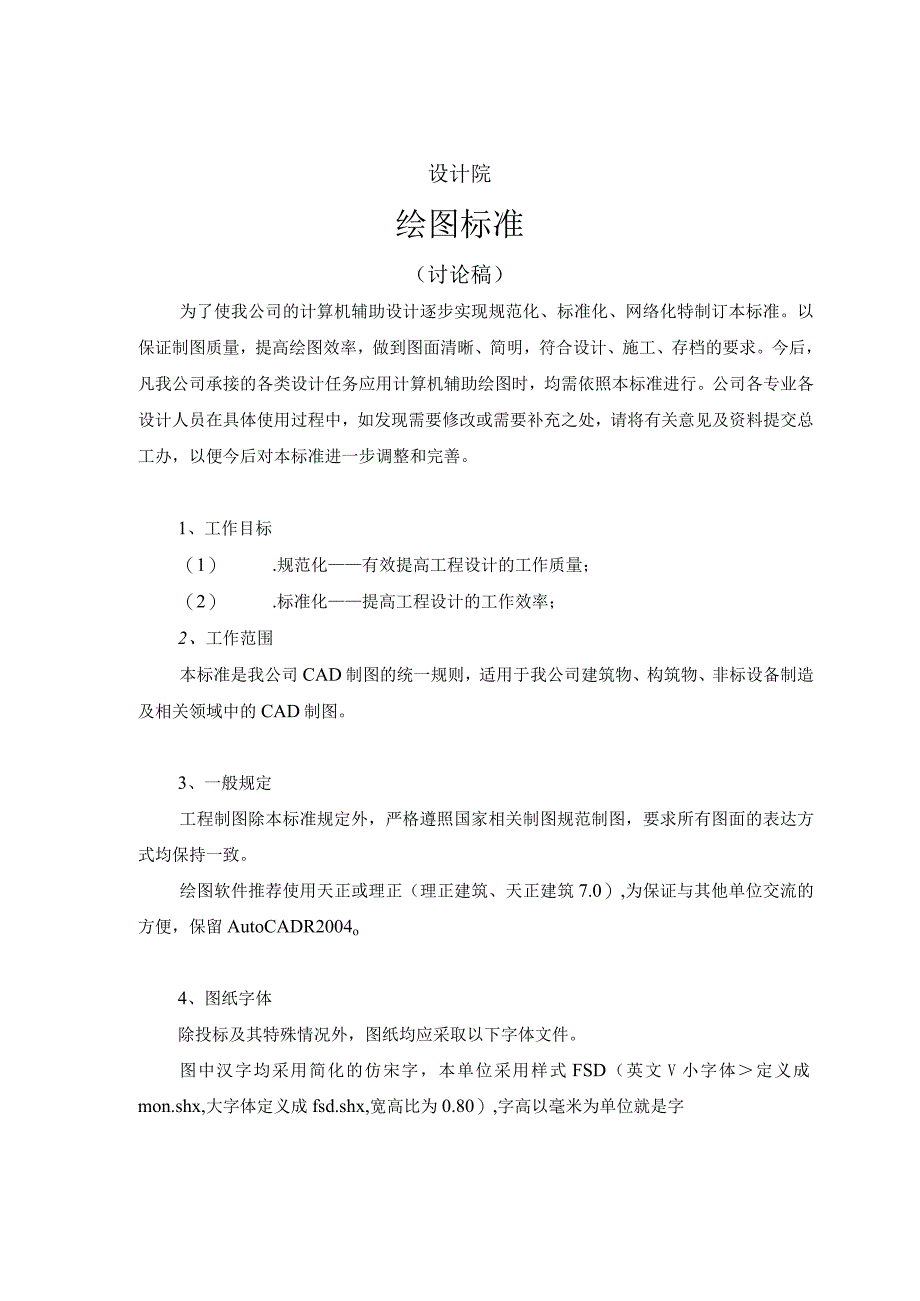

1、设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。1、工作目标（1） .规范化有效提高工程设计的工作质量；（2） .标准化提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。3、一般规
2、定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比
3、0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。说明文字一般应位于图面右侧。5、图纸幅面5.1图纸幅面：mm基本幅面代号012345bl841X1189594X841420X594297420210X297148210C105a25标题栏应放置在图纸右下角，并采用统一格式，见CAD文件：图框。5.2比例给排水工程图比例名称比例区域规划图1：50000、1：10000、1：50001：20区域位置图1：100001：5000、1：2000、1：1000厂区（小区）平面图1：2000、1：1000
4、、1：500、1：200管道纵断面图横向1：1000、1：500；纵向1：200、1：100水处理厂（站）平面图1：1000、1：500、1：200、1：100水处理流程图无比例水处理高程图无比例水处理构筑物平剖面图1：100、1：60、1：50、1：40、1：30、1：10泵房平剖面图1：100、1：60、1：50、1：401：30室内给水排水平面图1：300、1：200、1：1001：50给水排水系统图1：200、1：100.1：50设备加工图1：100、1：50、1：40、1：30、1：20、1：10、1：2、1：1部件、零件详图1：50、1：40、1：30、1：20、1：10、1：5、
5、1：3、1：2、1：1、2：1建筑专业制图常选用的比例图名比例建筑物或构筑物的平面图、立面图1：50、1：100、1：200建筑物和构筑物的局部放大图1：10、1：20、1：50配件及构造详图1：1、1：2、1：5、1：10、1：20、1：506、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。图号表述方式：图签中图号编法说明：以2003-100S-J-Ol（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。J为专业类
6、别，01为单体在该项目中的序号，Bl为第1次变更，02为同一单体中的图纸序号，A为版次。故该例表示2003年的第100个水处理项目的第一个单体的第二张A版的建筑图字体要求：图名及建设单位名称用7号FSD填写，日期、比例均用4号FSD,其余用4.5号FSD注：项目类别：水为S,气为Q,声为Z专业类别：工艺为S,建筑为J,结构为G,电气为D,自控为Z。7、图层及颜色各专业应有自己特定的图层，推荐颜色随层设置。主要图层、颜色、线宽等设置如下:(1).水处理工艺、土建墙线WALL白色实线线宽0.2管道PIPE品红实线线宽0.5轴线DOTE红色点划线默认线宽轴网标注AXIS绿色实线默认线宽标注文本PUB
7、-TEXT绿色尺寸标注O层文本白色、尺寸线绿色实线默认线宽填充FILL灰色默认线宽设备MACHINE黄色实线默认线宽注：墙线包括构筑物、建筑物主要轮廓线、剖面图中剖到的线等。8、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。(1) .总图制图按GB/T50103-2001总图制图标准中，表2.1.2图线、表3.0.1总平面图例、表3.0.2道路与铁路图例、表3.0.3管线与绿化图例绘制。特殊情况用图例说明。(2) .土建制图按GB/T50104-2001建筑制图标准中，表2.1.2图线、表3.1.1构造及配件图例、表3.1.2水平垂直运输装置图例绘制。特殊情况
8、用图例说明。(3) .水处理工艺制图按GB/T50106-2001给水排水制图标准中，表2.1.2图线、表3.0.1管道图例、表3.0.2管道附件图例、表3.0.3管道连接图例、表3.0.4管件图例、表3.0.5阀门图例、表3.0.6给水配件图例、表3.0.7消防设施图例、表3.0.8卫生设备及水池图例、表3.0.9小型给水排水构筑物图例、表3.0.10给水排水设备图例、表3.0.11仪表图例绘制。特殊情况用图例说明。9、设计深度：（1） .规划设计 工程总图应按上北下南绘制，图中绘制指北针或风玫瑰图。 工程总图标注的标高应为绝对标高，如标注相对标高，则应注明其间的换算关系。总平面图应以含有0
9、.00标高的平面作为总图平面。坐标或定位尺寸的标注： 建筑物、构筑物、道路的定位轴线（或外墙面）或其交点； 圆形建筑物、构筑物的中心； 设备走廊的中线或其交点； 道路的中线或转折点； 管线（包括管沟、管架或管桥）的中线或其交点； 挡土墙墙顶外边缘或转折点； 工程总图图纸至少应包括：图纸目录、工程设计说明书、总体规划布置图、工艺流程总图、管线综合图、设备布置图（含设备总表）。（2） .初步设计 初步设计、施工设计的设备表至少应包括序号、设备名称、技术要求、数量、备注栏：材料表至少应包括序号、材料名称、规格、数量、单位、备注栏；预埋件清单至少应包括序号、预埋件部位、图号、材料规格、数量、单位、备注
10、栏。 单体构（建）筑物的预埋件尽量在一张平面图画出来，表示不清楚的画出详图，并给出预埋件清单。预埋管的内外连接若采用法兰对接，必须画出法兰。标示出池体的总尺寸、定位尺寸。标示出池体埋深，最高和最低水位。 标示出单体构（建）筑物的设备载荷、设备布置和紧固定位方式和定位尺寸。 标示出单体构（建）筑物内的电缆沟、电气控制柜的位置、电缆穿线管等预埋件。 必要时，标示出单体构（建）筑物的防雷接地结构与照明要求。 必要时，说明对构（建）筑物的防雷接地结构与照明要求。 列出单体构筑物预埋件清单，格式参照CAD文件汇总表及图例中的材料汇总表。（3） .土建施工设计 单体构（建）筑物的预埋件必须在一张平面图画出
11、出来，表示不清楚的画出详图，图纸上列出预埋件清单。 标出池体的总尺寸、定位尺寸和细尺寸。池体结构实际尺寸包括池壁、底板厚度和重量的形位尺寸。 一张图幅内绘制平、剖面等多种图样时，宜按平面图、剖面图、详图，从上至下、从左至右的顺序排列；当一张图幅绘有多层平面图时，宜按建筑层次有低至高，由下至上顺序排列。 土建图纸至少包括：图纸目录、设计说明书、结构力学计算书及相关的设计图、预埋件清单。 土建设计图纸根据需要应提供总平面图、土方图、排水图、道路图、绿化图、消防及相关的详图等；单体平面图、结构图、剖面图、配筋图、详图等。（4） .工艺施工设计总平面图和单体平面图应绘出各建筑物、构筑物的轮廓线；给水、
12、排水、雨水、消防、中水、输气、电缆管线等，包括管沟、管架或管桥宜绘制在一张图纸上。同一张图纸表示不清楚时，也可按管线分类、分层分别绘制，但出图时，必须进行综合审阅。管道、管件和管线设施的代号应用英文大写字母表示。管线代号如下:管线名称污水管废水管雨水管给水管风管代号WFYJK管线名称蒸汽管药剂管回用水管污泥管代号ZYJHN各（构）建筑物的引入管、排出管应绘出，并标注各类管道的管径、坐标或位置尺寸。 管道节点图应标注管径、管长；节点应绘制所包括的平面形状和大小、阀门、管件、连接方式、管径及定位尺寸；必要时，阀门井应绘制剖面示意图。测量仪表前后的直管段应标出有效长度。 管道纵断面，压力流管道一般用
