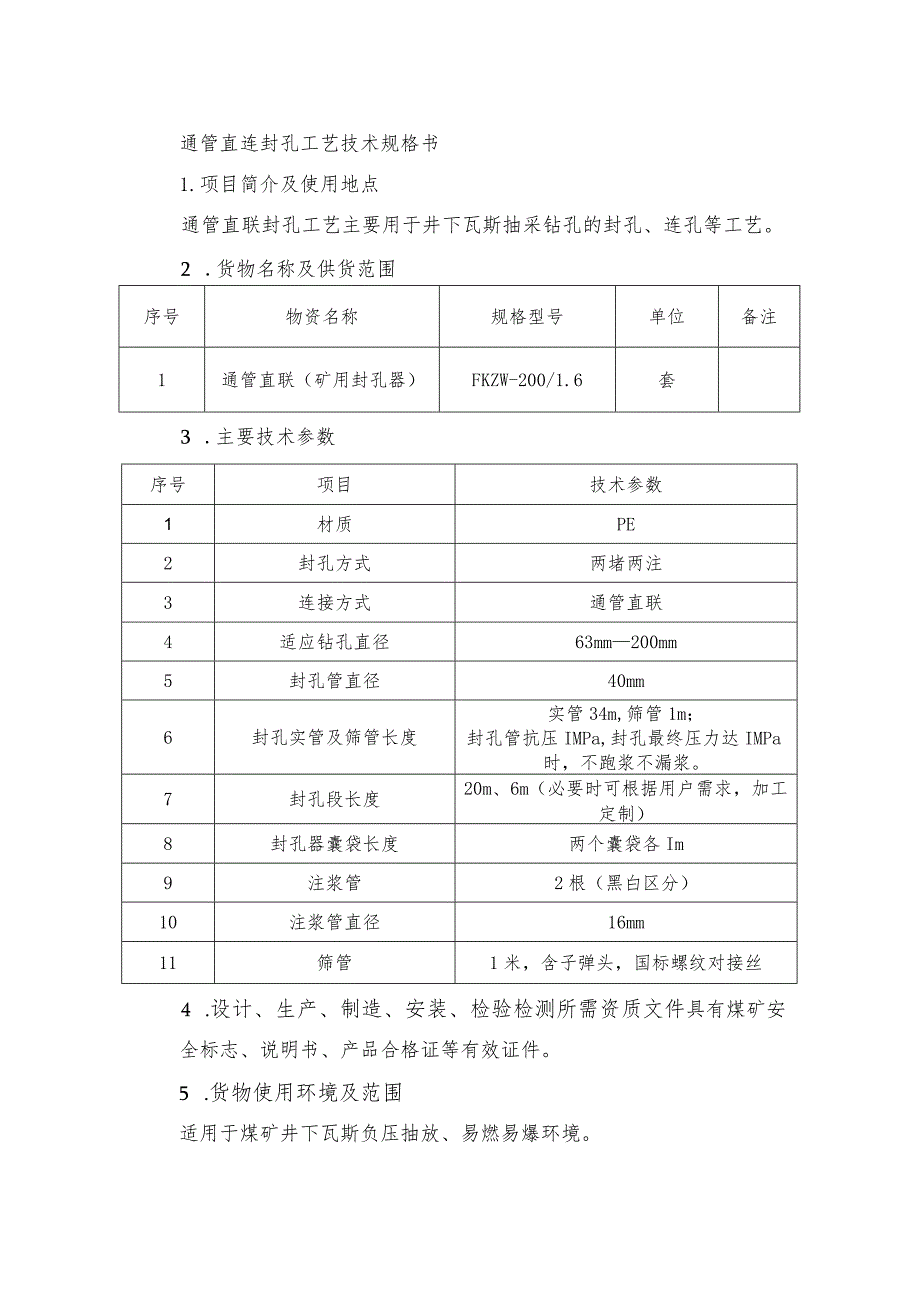

1、通管直连封孔工艺技术规格书1.项目简介及使用地点通管直联封孔工艺主要用于井下瓦斯抽采钻孔的封孔、连孔等工艺。2 .货物名称及供货范围序号物资名称规格型号单位备注1通管直联（矿用封孔器）FKZW-200/1.6套3 .主要技术参数序号项目技术参数1材质PE2封孔方式两堵两注3连接方式通管直联4适应钻孔直径63mm200mm5封孔管直径40mm6封孔实管及筛管长度实管34m,筛管1m；封孔管抗压IMPa,封孔最终压力达IMPa时，不跑浆不漏浆。7封孔段长度20m、6m（必要时可根据用户需求，加工定制）8封孔器囊袋长度两个囊袋各Im9注浆管2根（黑白区分）10注浆管直径16mm11筛管1米，含子弹头

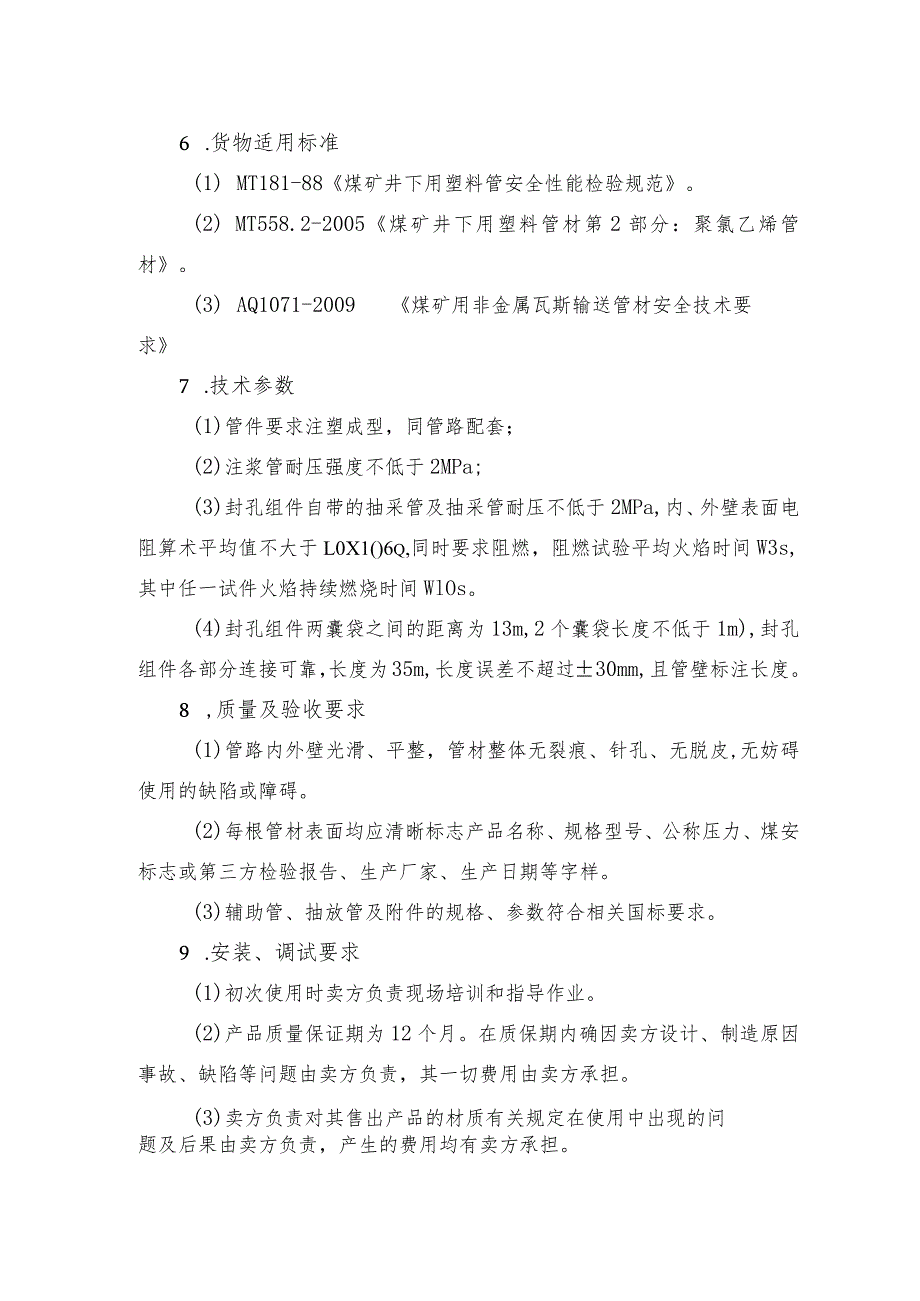

2、，国标螺纹对接丝4 .设计、生产、制造、安装、检验检测所需资质文件具有煤矿安全标志、说明书、产品合格证等有效证件。5 .货物使用环境及范围适用于煤矿井下瓦斯负压抽放、易燃易爆环境。6 .货物适用标准(1) MT181-88煤矿井下用塑料管安全性能检验规范。(2) MT558.2-2005煤矿井下用塑料管材第2部分：聚氯乙烯管材。(3) AQ1071-2009煤矿用非金属瓦斯输送管材安全技术要求7 .技术参数(1)管件要求注塑成型，同管路配套；(2)注浆管耐压强度不低于2MPa;(3)封孔组件自带的抽采管及抽采管耐压不低于2MPa,内、外壁表面电阻算术平均值不大于L0X1()6q,同时要求阻燃，
3、阻燃试验平均火焰时间W3s,其中任一试件火焰持续燃烧时间WlOs。(4)封孔组件两囊袋之间的距离为13m,2个囊袋长度不低于1m),封孔组件各部分连接可靠，长度为35m,长度误差不超过30mm,且管壁标注长度。8 ,质量及验收要求(1)管路内外壁光滑、平整，管材整体无裂痕、针孔、无脱皮,无妨碍使用的缺陷或障碍。(2)每根管材表面均应清晰标志产品名称、规格型号、公称压力、煤安标志或第三方检验报告、生产厂家、生产日期等字样。(3)辅助管、抽放管及附件的规格、参数符合相关国标要求。9 .安装、调试要求(1)初次使用时卖方负责现场培训和指导作业。(2)产品质量保证期为12个月。在质保期内确因卖方设计、

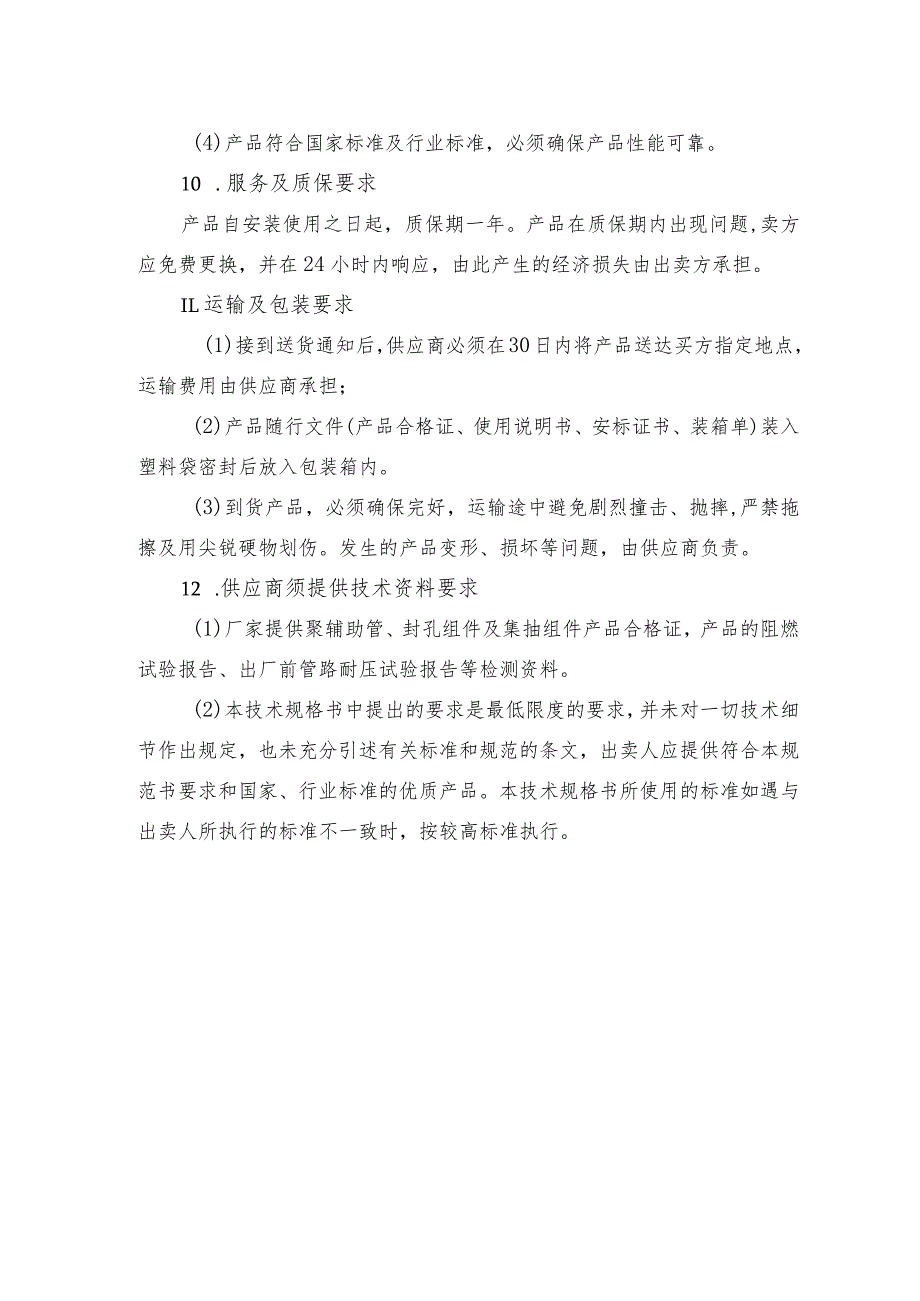

4、制造原因事故、缺陷等问题由卖方负责，其一切费用由卖方承担。(3)卖方负责对其售出产品的材质有关规定在使用中出现的问题及后果由卖方负责，产生的费用均有卖方承担。(4)产品符合国家标准及行业标准，必须确保产品性能可靠。10 .服务及质保要求产品自安装使用之日起，质保期一年。产品在质保期内出现问题,卖方应免费更换，并在24小时内响应，由此产生的经济损失由出卖方承担。IL运输及包装要求(1)接到送货通知后，供应商必须在30日内将产品送达买方指定地点，运输费用由供应商承担；(2)产品随行文件(产品合格证、使用说明书、安标证书、装箱单)装入塑料袋密封后放入包装箱内。(3)到货产品，必须确保完好，运输途中避免剧烈撞击、抛摔,严禁拖擦及用尖锐硬物划伤。发生的产品变形、损坏等问题，由供应商负责。12 .供应商须提供技术资料要求(1)厂家提供聚辅助管、封孔组件及集抽组件产品合格证，产品的阻燃试验报告、出厂前管路耐压试验报告等检测资料。(2)本技术规格书中提出的要求是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，出卖人应提供符合本规范书要求和国家、行业标准的优质产品。本技术规格书所使用的标准如遇与出卖人所执行的标准不一致时，按较高标准执行。
