1、一、例行巡视表站名巡视人员巡视日期屏号设备名称巡视项目巡视标准巡视结论15PXX线路保护装置例行巡视1 .保护装置无异味及异常声响；2 .保护装置液晶面板显示正确；无装置启动及异常报告；3 .指示灯正常并与现场运行方式或调度命令一致，无异常和跳闸指示灯亮；4 .压板投退正确，且与现场运行方式一致；214P变压器保护装置例行巡视1 .保护装置无异味及异常声响；2 .保护装置液晶面板显示正确；无装置启动及异常报告；3 .指示灯正常并与现场运行方式或调度命令一致，无异常和跳闸指示灯亮；4 .压板投退正确，且与现场运行方式一致；318P母线保护装置例行巡视1 .保护装置无异味及异常声响；2 .保护装置
2、液晶面板显示正确；无装置启动及异常报告；3 .指示灯正常并与现场运行方式或调度命令一致，无异常和跳闸指示灯亮；4 .压板投退正确，且与现场运行方式一致；424P站用变保护装置（备自投）例行巡视1 .保护装置无异味及异常声响；2 .保护装置液晶面板显示正确；无装置启动及异常报告；3 .指示灯正常并与现场运行方式或调度命令一致，无异常和跳闸指示灯亮；4 .压板投退正确，且与现场运行方式一致；526P电容器保护装置（电抗器保护）例行巡视1 .保护装置无异味及异常声响；2 .保护装置液晶面板显示正确；无装置启动及异常报告；3 .指示灯正常并与现场运行方式或调度命令一致，无异常和跳闸指示灯亮；4 .压板

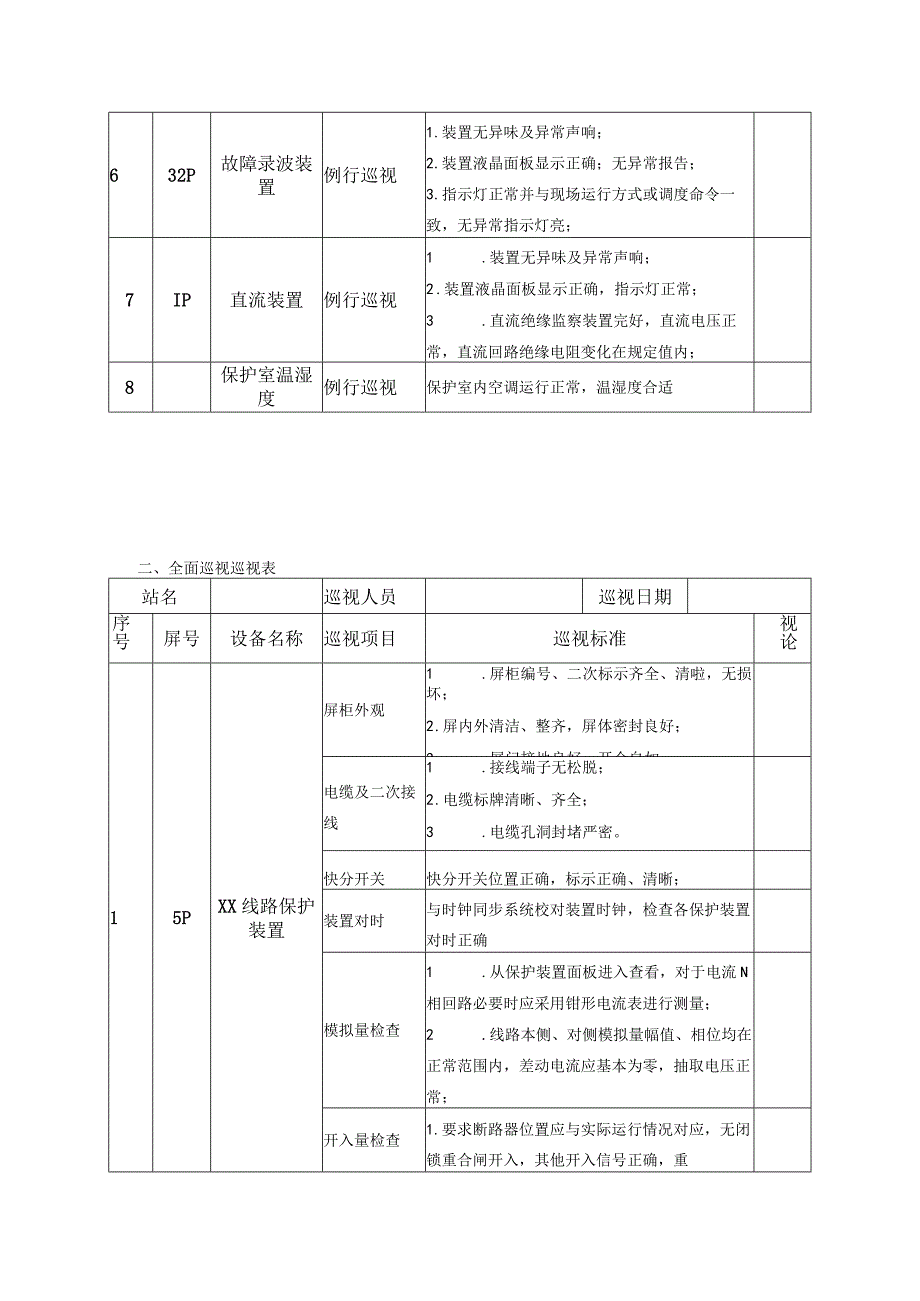

3、投退正确，且与现场运行方式一致；632P故障录波装置例行巡视1 .装置无异味及异常声响；2 .装置液晶面板显示正确；无异常报告；3 .指示灯正常并与现场运行方式或调度命令一致，无异常指示灯亮；7IP直流装置例行巡视1 .装置无异味及异常声响；2 .装置液晶面板显示正确，指示灯正常；3 .直流绝缘监察装置完好，直流电压正常，直流回路绝缘电阻变化在规定值内；8保护室温湿度例行巡视保护室内空调运行正常，温湿度合适二、全面巡视巡视表站名巡视人员巡视日期序号屏号设备名称巡视项目巡视标准视论15PXX线路保护装置屏柜外观1 .屏柜编号、二次标示齐全、清啦，无损坏；2 .屏内外清洁、整齐，屏体密封良好；3

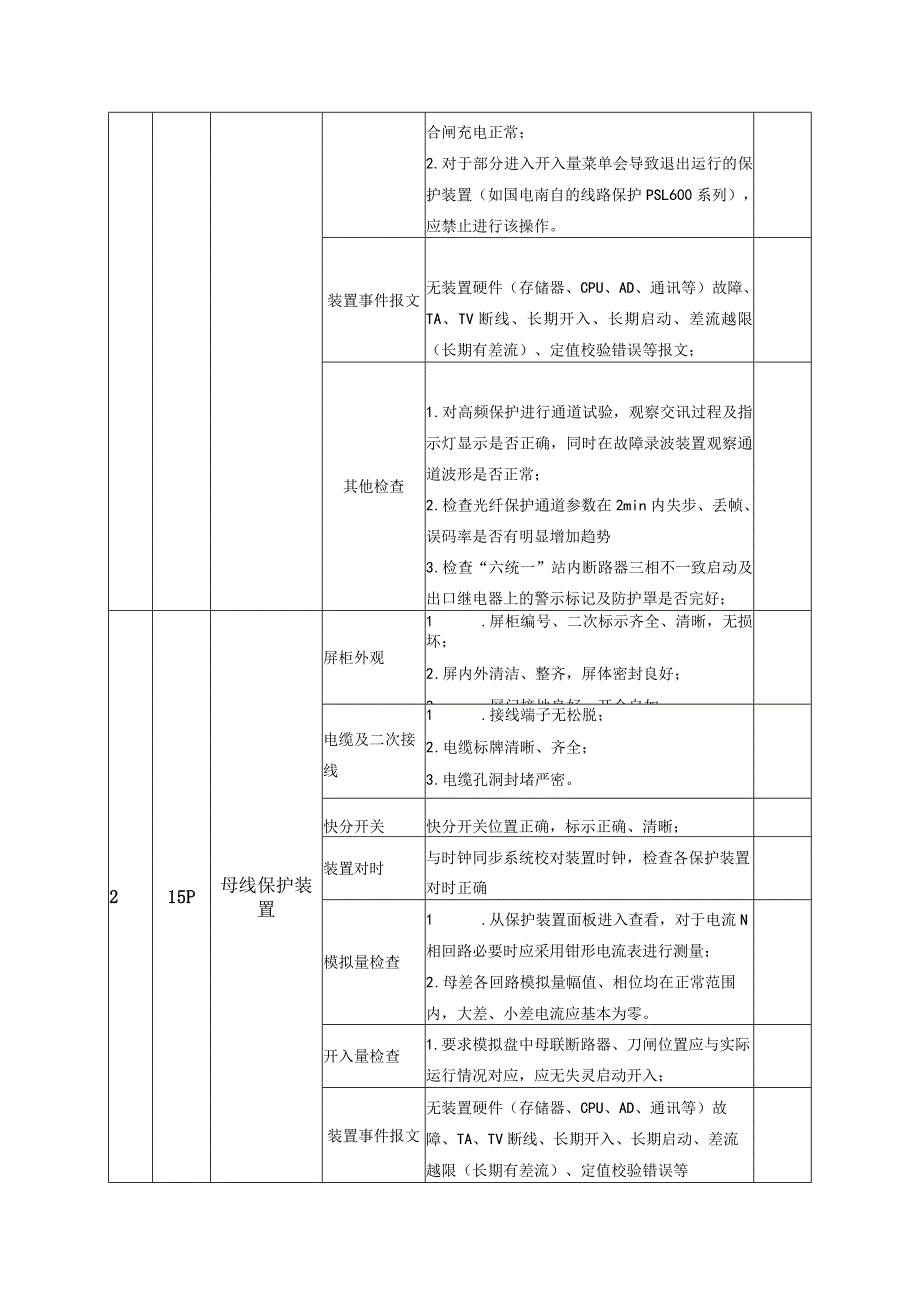

4、.屏门接地良好，开合自如。电缆及二次接线1 .接线端子无松脱；2 .电缆标牌清晰、齐全；3 .电缆孔洞封堵严密。快分开关快分开关位置正确，标示正确、清晰；装置对时与时钟同步系统校对装置时钟，检查各保护装置对时正确模拟量检查1 .从保护装置面板进入查看，对于电流N相回路必要时应采用钳形电流表进行测量；2 .线路本侧、对侧模拟量幅值、相位均在正常范围内，差动电流应基本为零，抽取电压正常；开入量检查1.要求断路器位置应与实际运行情况对应，无闭锁重合闸开入，其他开入信号正确，重合闸充电正常；2.对于部分进入开入量菜单会导致退出运行的保护装置（如国电南自的线路保护PSL600系列），应禁止进行该操作。装
5、置事件报文无装置硬件（存储器、CPU、AD、通讯等）故障、TA、TV断线、长期开入、长期启动、差流越限（长期有差流）、定值校验错误等报文；其他检查1 .对高频保护进行通道试验，观察交讯过程及指示灯显示是否正确，同时在故障录波装置观察通道波形是否正常；2 .检查光纤保护通道参数在2min内失步、丢帧、误码率是否有明显增加趋势3 .检查“六统一”站内断路器三相不一致启动及出口继电器上的警示标记及防护罩是否完好；215P母线保护装置屏柜外观1 .屏柜编号、二次标示齐全、清晰，无损坏；2 .屏内外清洁、整齐，屏体密封良好；3 .屏门接地良好，开合自如。电缆及二次接线1 .接线端子无松脱；2 .电缆标牌
6、清晰、齐全；3 .电缆孔洞封堵严密。快分开关快分开关位置正确，标示正确、清晰；装置对时与时钟同步系统校对装置时钟，检查各保护装置对时正确模拟量检查1 .从保护装置面板进入查看，对于电流N相回路必要时应采用钳形电流表进行测量；2 .母差各回路模拟量幅值、相位均在正常范围内，大差、小差电流应基本为零。开入量检查1.要求模拟盘中母联断路器、刀闸位置应与实际运行情况对应，应无失灵启动开入；装置事件报文无装置硬件（存储器、CPU、AD、通讯等）故障、TA、TV断线、长期开入、长期启动、差流越限（长期有差流）、定值校验错误等报文；318P主变保护装置屏柜外观1.屏柜编号、二次标示齐全、清晰，无损坏；2,屏
7、内外清洁、整齐，屏体密封良好；3.屏门接地良好，开合自如。电缆及二次接线1 .接线端子无松脱；2 .电缆标牌清晰、齐全；3 .电缆孔洞封堵严密。快分开关快分开关位置正确，标示正确、清晰；装置对时与时钟同步系统校对装置时钟，检查各保护装置对时正确模拟量检查1 .从保护装置面板进入查看，对于电流N相回路必要时应采用钳形电流表进行测量；2 .主变各侧A、B、C三相电压、电流幅值、相位均应在正常范围内，差动电流应基本为零，制动电流应大于差动电流，零序电流、电压应基本为零；开入量检查1.要求变压器本体非电量开入应与本体实际情况对应、断路器位置应与实际运行情况对应、失灵启动应无开入，其他开入信号正确；装置
8、事件报文无装置硬件（存储器、CPU、AD、通讯等）故障、TA、TV断线、长期开入、长期启动、差流越限（长期有差流）、定值校验错误等报文；424P站用变保护装置（备自投）屏柜外观1 .屏柜编号、二次标示齐全、清晰，无损坏；2 .屏内外清洁、整齐，屏体密封良好；3 .屏门接地良好，开合自如。电缆及二次接线1 .接线端子无松脱；2 .电缆标牌清晰、齐全；3 .电缆孔洞封堵严密。快分开关快分开关位置正确，标示正确、清晰；装置对时与时钟同步系统校对装置时钟，检查各保护装置对时正确模拟量检查1 .从保护装置面板进入查看，对于电流N相回路必要时应采用钳形电流表进行测量；2 .站用变两侧A、B、C三相电压、电
9、流幅值、相位均应在正常范围内，零序电流、电压应基本为零；开入量检查1.要求站用变本体非电量开入应与本体实际情况对应、断路器位置应与实际运行情况对应、其他开入信号正确；装置事件报文无装置硬件（存储器、CPU、AD、通讯等）故障、TA、TV断线、长期开入、长期启动、定值校验错误等报文；526P电容器保护装置（电抗器保护）屏柜外观1 .屏柜编号、二次标示齐全、清晰，无损坏；2 .屏内外清洁、整齐，屏体密封良好；3 .屏门接地良好，开合自如。电缆及二次接线1 .接线端子无松脱；2 .电缆标牌清晰、齐全；3 .电缆孔洞封堵严密。快分开关快分开关位置正确，标示正确、清晰；装置对时与时钟同步系统校对装置时钟
10、，检查各保护装置对时正确模拟量检查1.从保护装置面板进入查看，对于电流N相回路必要时应采用钳形电流表进行测量；2.A、B、C三相电压、电流幅值、相位均应在正常范围内；开入量检查1.要断路器位置应与实际运行情况对应、其他开入信号正确；装置事件报文无装置硬件（存储器、CPU、AD、通讯等）故障、TA、TV断线、长期开入、长期启动、定值校验错误等报文；632P故障录波装置屏柜外观1 .屏柜编号、二次标示齐全、清晰，无损坏；2 .屏内外清洁、整齐，屏体密封良好；3 .屏门接地良好，开合自如。电缆及二次接线1 .接线端子无松脱；2 .电缆标牌清晰、齐全；3.电缆孔洞封堵严密。快分开关快分开关位置正确，标
11、示正确、清晰；装置对时与时钟同步系统校对装置时钟，检查各保护装置对时正确模拟量检查1 .从保护装置面板进入查看，对于电流N相回路必要时应采用钳形电流表进行测量；2 .各回路电流幅值、相位均在正常范围内，母线电压幅值、相位均在正常范围内，零序电压应基本为零。开入量检查要求各保护启动录波开关量应与实际运行情况对应；装置事件报文无装置硬件（存储器、CPU、AD、通讯等）故障、TA.TV断线、定值校验错误等报文；7IP直流装置屏柜外观1 .屏柜编号、二次标示齐全、清晰，无损坏；2 .屏内外清洁、整齐，屏体密封良好；3 .屏门接地良好，开合自如。电缆及二次接线1 .接线端子无松脱；2 .电缆标牌清晰、齐
12、全；3 .电缆孔洞封堵严密。快分开关快分开关位置正确，标示正确、清晰；装置对时与时钟同步系统校对装置时钟，检查各保护装置对时正确直流绝缘监察装置直流绝缘监察装置完好，直流电压正常，直流回路绝缘电阻变化在规定值内；8场地端子箱外观、加热驱潮装置1 .端子箱内装置无积灰；2 .端子箱无锈蚀、凝露，通风良好，加热驱潮装置功能是否；3 .端子箱门接地是否良好，封堵是否正常。三、特殊巡视表站名巡视人员巡视日期屏号设备名称巡视项目巡视标准巡视结论15PXX线路保护装置设备跳闸后特殊巡视1.检查装置运行指示灯、保护跳闸灯是否正常，操作箱的断路器位置信号灯、跳闸、重合闸指示灯是否与实际运行情况相符；2.检查并
13、打印保护装置开入量变化情况及保护装置动作报告，检查故障录波装置是否正常录波，录波文件是否正确，打印故障录波报告。3.检查装置综自后台信号动作情况是否与实际情况相符；恶劣天气特殊巡视高温天气对二次设备进行红外测温：（1）对常规变电站设备采用红外热像仪进行带电检测，重点检查TA、TV二次回路端子，电源回路的空开、熔断器等，比较相关回路温度是否有明显差别，尤其是电流回路接触不良的现象。（2）对智能变电站户外二次设备进行红外测温，选择在日最高气温时刻（如13时T4时之间）对就地智能汇控柜进行温湿度测试；测试项目为户外环境（太阳无直射处）温湿度、汇控柜柜顶温湿度、柜内环境温湿度及合并单元、智能终端装置温
14、度新投运后的特殊巡视1 .检查保护压板是否投退正确，重点检查重合闸压板投退情况；2 .检查保护装置开入量变化情况，开入信号应正确；3 .核对保护定值，重点检查保护控制字、TA、TV变比、定值大小等是否正确。214P变压器保护装置设备跳闸后特殊巡视1 .检查装置运行指示灯、保护跳闸灯是否正常，操作箱的断路器位置信号灯、跳闸指示灯是否与实际运行情况相符；2 .检查并打印保护装置开入量变化情况及保护装置动作报告，检查故障录波装置是否正常录波，录波文件是否正确，打印故障录波报告。3.检查装置综自后台信号动作情况是否与实际情况相符；恶劣天气特殊巡视高温天气对二次设备进行红外测温：(1)对常规变电站设备采用红外热像仪进行带电检测，重点检查TA、TV二次回路端子，电源回路的空开、熔断器等，比较相关
