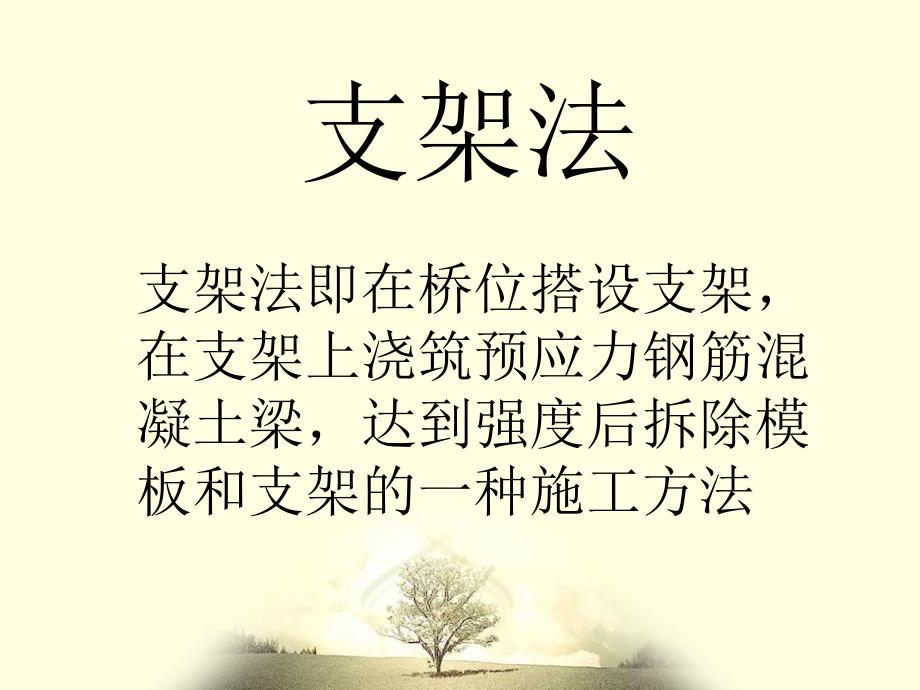

1、支架法现浇混凝土连续梁施工目录 1.支架的结构特征 2.支架法现浇工艺流程 3.梁柱式支架 4.支架法工程质量保证措施 5.支架法的优缺点 支架法支架法即在桥位搭设支架，在支架上浇筑预应力钢筋混凝土梁，达到强度后拆除模板和支架的一种施工方法支架的结构特征支架的构造可分为满堂式，梁式和梁柱式支架；按材料可分为木支架，钢支架，钢木混合支架和万能杆件拼装的支架梁柱式支架满堂式支架支架现浇工艺流程3.梁柱式支架3.1 施工准备核对现场地址,水文情况及现场原地面高程和场地分布是否与施工方案相符。应先整平场地，对支架的场地进行加固处理，在软地基用碎石换填或采用混凝土基础，使梁体混凝土浇筑后不产生沉降。同时
2、做好地面排水，周边设置排水沟，施工用水，用电及便道等有关临时工程满足需要。合理安排组织机械设备，仪器，人员等。梁氏支架一般两端利用桥墩承台为基础，中间支撑点采用扩大基础或钢管桩基础。扩大基础采用现浇钢筋混凝土。钢管桩基础采用振动锤施工，打到设计入土深度3.2 地基处理3.3 支架搭设（1）支架定位 支架布置用全站仪放样，然后拉线确定没根立杆的位置。支架结构的搭建要稳固，杆件连接要可靠（2）支架搭设原则 标准：横平竖直，连接牢固，底脚着实，层层固定，支撑挺直，通畅平坦，安全设施齐全，牢固。严禁在支架上接缆风绳和设置起重吊杆，不准在支架上搁置运料滑槽及搭设受料平台，不准采用斜拉斜吊的方式从支架上进
3、料3.4支座安装及灌浆支座上下板水平，底面与支承垫石之间预留空隙，用钢锲块锲入支座四角，找平支座，并将支座底面调整至设计高程。用无收缩高强度灌浆材料灌浆，浇筑下部及锚栓孔空隙支座找平支座灌浆3.5模板施工底模底模板更据梁结构尺寸现场加工，采用人工为主的机械配合的方式施工。底模铺装外侧模板和翼缘模板先使侧模滑移或者吊装就位，与底模相对位置对其齐。外侧模板采用大块光洁竹胶板。外侧模板和翼缘模板安装外侧模板和翼缘模板安装外侧模板支撑外侧模板支撑封头模板和翼缘端模板：端头模板也采用竹胶板钉方木作为模板，因有钢筋及预应力管道孔眼，按断面尺寸挖割。孔眼必须按钢筋及预应力管道位置精确定位切割。预应力张拉端槽
4、口模板尺寸位置要求准确。安装封头模板内模内膜现在拼装场地拼装成节，待底板，腹板钢筋安装完毕后，将内膜分节调入梁内。3.6支架预压在底模及外模拼装完成后对支架进行预压支架预压的目的为检查支架的整体稳定性，检验支架强度、刚度是否满足要求，确保施工安全；消除地基、支架非弹性变形的影响，同时确定支架弹性变形。3.7后续施工后续施工主要包括：钢筋及预应力孔道安装、混凝土施工、预应力施工、模板及支架拆除混凝土浇筑预应力张拉模板及支架拆除4 支架法工程质量保证措施1.认真执行设计图纸会审和“交底”制度。2.更据设计要求搭设支架，并设好连接支撑。3.浇筑前对预应力钢束的位置和波纹管道的外表进行检查，并检查锚垫板和螺旋筋放置是否正确，稳固。4.浇筑时有一端向另一端分层浇筑。5.浇筑完毕后立即除去表面浮浆，并拉毛，在初凝时间段内用塑料膜覆盖，初凝后洒水养护。6.混凝土强度达到设计要求后，方可开始张拉。5 支架法现浇施工优点 1.无需预制场地，切不需要大型运输，安装设备 2.可根据情况采用满堂式支架或梁柱式支架，适应性强缺点 1.与预制架施工相比，施工工期长，施工质量难度大，对预应力混凝土梁由于混凝土的收缩，徐变引起的引力损失比较大 2.模板用量大，并且支架影响排洪，通航，通车，施工期间受到的威胁较大谢谢欣赏
