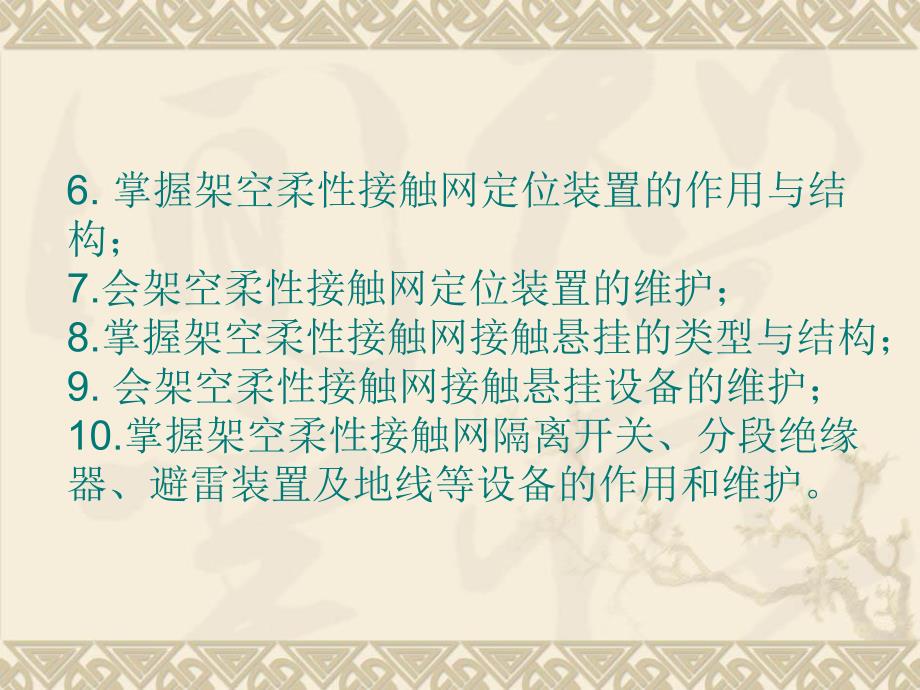

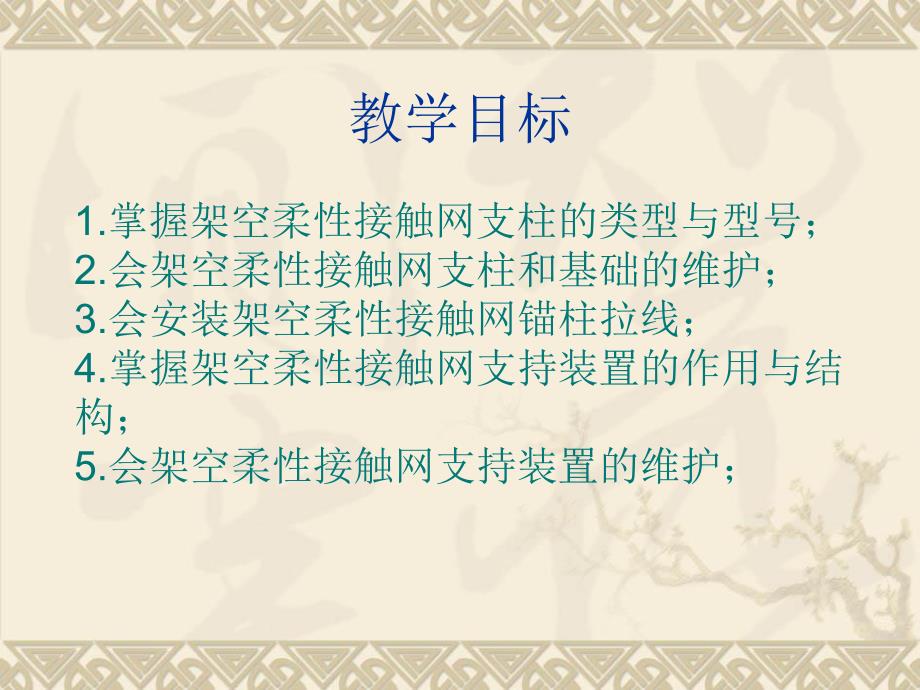

1、单元一 架空柔性接触网设备维护教学目标 1.掌握架空柔性接触网支柱的类型与型号；2.会架空柔性接触网支柱和基础的维护；3.会安装架空柔性接触网锚柱拉线；4.掌握架空柔性接触网支持装置的作用与结 构；5.会架空柔性接触网支持装置的维护；6.掌握架空柔性接触网定位装置的作用与结构；7.会架空柔性接触网定位装置的维护；8.掌握架空柔性接触网接触悬挂的类型与结构；9.会架空柔性接触网接触悬挂设备的维护；10.掌握架空柔性接触网隔离开关、分段绝缘器、避雷装置及地线等设备的作用和维护。1.1支柱和基础的维护与拉线安装一、支柱的作用与分类1作用支柱是接触网中最基本、应用最广泛的支撑设备，用来承受接触悬挂与支
2、持设备和定位装置的负荷。2支柱的分类支柱按材料分类支柱按材料分类可分为预应力钢筋混凝土支柱和钢柱两种。预应力钢筋混凝土支柱优点：节省钢材、强度大、支柱轻等。钢筋混凝土支柱本身是一个整体结构。H型预应力钢筋混凝土支柱圆柱形预应力钢筋混凝土支柱v预应力钢筋混凝土支柱的型号表示如下：H表示钢筋混凝土支柱；38表示垂直于线路方向的支柱容量（kN.m）；8.7表示支柱露出地面以上的高度(m)；2.6表示支柱埋进地下的深度(m)。6.27.838H用于下锚的钢筋混凝土支柱其符号表示如下：48表示垂直于线路方向的支柱容量（kN.m）；25表示顺线路方向的支柱容量（kN.m）；8.7表示支柱露出地面以上的高度
3、(m)；3表示支柱埋进地下的深度(m)。37.82548H钢柱优点：重量轻、容量大、耐碰撞、运输及安装方便等。缺点：用钢量大、造价高、耐腐蚀性能差，需定期进行除锈、涂漆防腐，且有维修不便等。基础钢柱钢柱与基础钢柱基础v用途:钢柱主要用于跨越股道比较多、需要支柱高度较高、容量较大的软横跨柱，其次用作桥梁墩台上安装的支柱。现在作为软横跨钢柱的高度有13m和15m两种。钢柱需要用基础固定在地面上。v型号 G表示钢柱；50表示支柱垂直于线路方向的支柱容量（kN.m）；9.5表示钢柱本身的高度（m）。5.950Gv下锚柱第一个250表示支柱垂直于线路方向的支柱容量（kN.m）；第二个250表示支柱顺线路
4、方向的支柱容量（kN.m）；15表示钢柱本身的高度（m）。15250250 G(2)支柱按用途分类中间柱、转换柱、中心柱、锚柱、定位柱、道岔柱、软横跨柱、硬横跨柱等。1.中间支柱 2锚柱 3转换支柱 4中心支柱 5道岔支柱及定位支柱.6软横跨支柱 v中间支柱用于区间和站场，布置在两相邻锚段关节之间,它承受工作支接触悬挂的重力及作用于悬挂上的水平分力。其承受力矩比较小。v锚柱在接触网锚段关节处或其他接触网下锚地方需设锚柱。它能承受两个方向的负荷，在垂直线路方向起中间支柱的作用，在顺线路方向，承受接触悬挂下锚的全部拉力。锚柱需要打拉线。v转换支柱位于锚段关节的两锚柱之间，它承受接触悬挂下锚支和工作
5、支线索的重力和水平力。v中心支柱在四跨锚段关节处，位于两转换支柱中间的支柱称为中心支柱。它同时承受两工作支接触悬挂的重力和水平力，两工作支接触线在此处定位点呈水平。v道岔支柱及定位支柱这两种支柱是当接触线由于某种原因对受电弓中心偏移过大时，为确保电力机车受电弓正常工作而设立的。一般多设于站场道岔或曲线处。v软横跨支柱用于软横跨上，多用于站场上，由于受力较大，多选用容量较大的支柱，跨越五股道及以下的可用钢筋混凝土支柱，以上的用钢柱。v3.门型架地铁在高架段还大量使用门型架代替支柱来支持固定接触网其他设备。v门型架由横梁梁段、梁柱接头、左梁、预埋地脚螺栓、横梁连接套管和右柱组成。门型架结构示意图门
6、型架特点：v 设备事故时影响范围大。v 施工难度较大。v 门型架支柱受力均匀，整体景观效果好。车辆段门型架布置形式站场带隔离开关的门型架布置方式 二 支柱和基础的维护 1.支柱（1）各种支柱均不得向线路侧受力方向倾斜。（2）钢筋混凝土支柱局部破损和露筋时，要及时修补。钢柱表面应光洁，防腐层应完好，无锈蚀，无裂缝。定期进行除锈和涂漆保养工作。要补漆。（3）支柱侧面限界为3m，最小不得小2.3m，任何情况下不得侵入限界。在线坠线上标画出1000mm两处标记，将线坠稳固放在距离支柱被测面一定距离处；用盒尺测出h1、h2的距离，单位mm；支柱斜率=（h2-h1）/1000。支柱斜率测量h1支柱1000
7、mmh2线坠2基础基础附近应无积水；检查基础破损、基础坑塌陷情况；检查边坡是否符合标准；钢柱基础顶面要高出地面至毫米。基础外缘外露毫米以上时要进行培土，每边培土的宽度为毫米，培土边坡与水平面成度角；钢柱基础周围500mm范围内地面应平整，不得有杂草、杂物；基础帽用低号混凝土砌筑。三、拉线的安装作用与结构：拉线将接触网线索的下锚张力通过锚板传递给大地,以平衡支柱的受力，防止支柱在下锚张力的作用下发生偏斜。锚柱拉线应在线索下锚方向的延长线上。允许向田野侧偏差150mm，向线路侧不准有偏差。拉线与地平面的夹角为45，困难条件下也不得大于60。拉线结构示意图v拉线由楔形线夹、下锚拉线、UT型线夹、锚杆及锚板组成。
