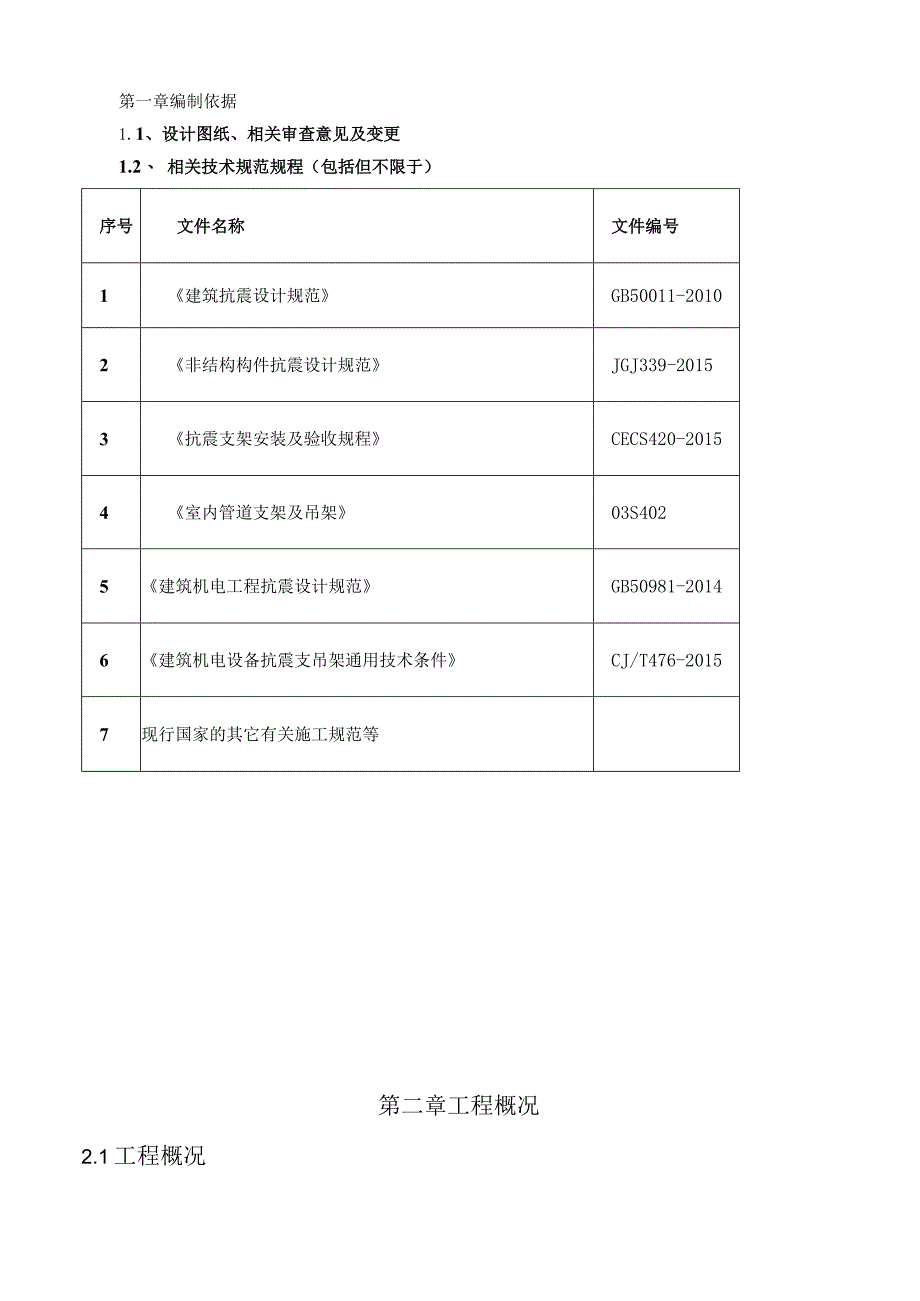

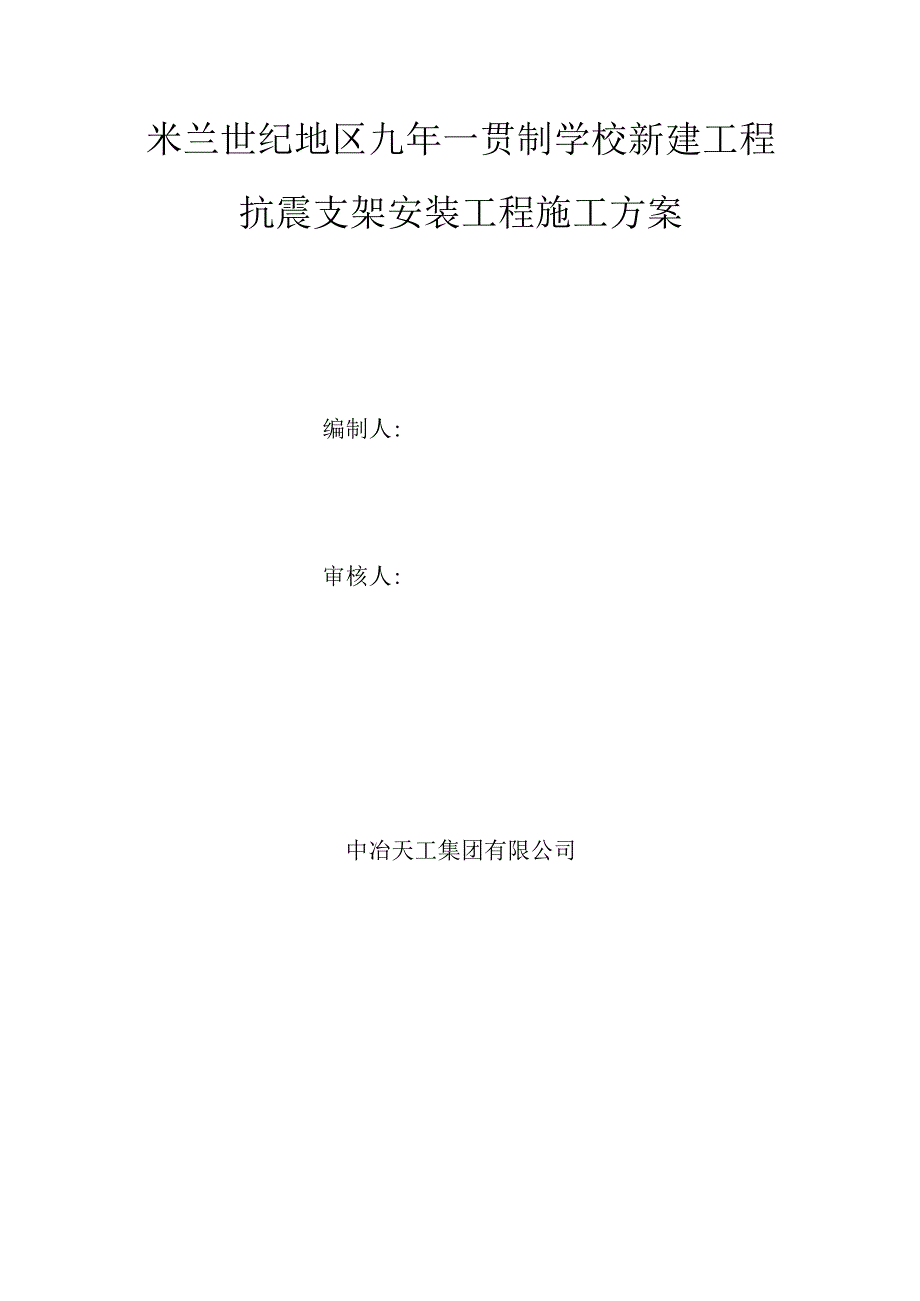

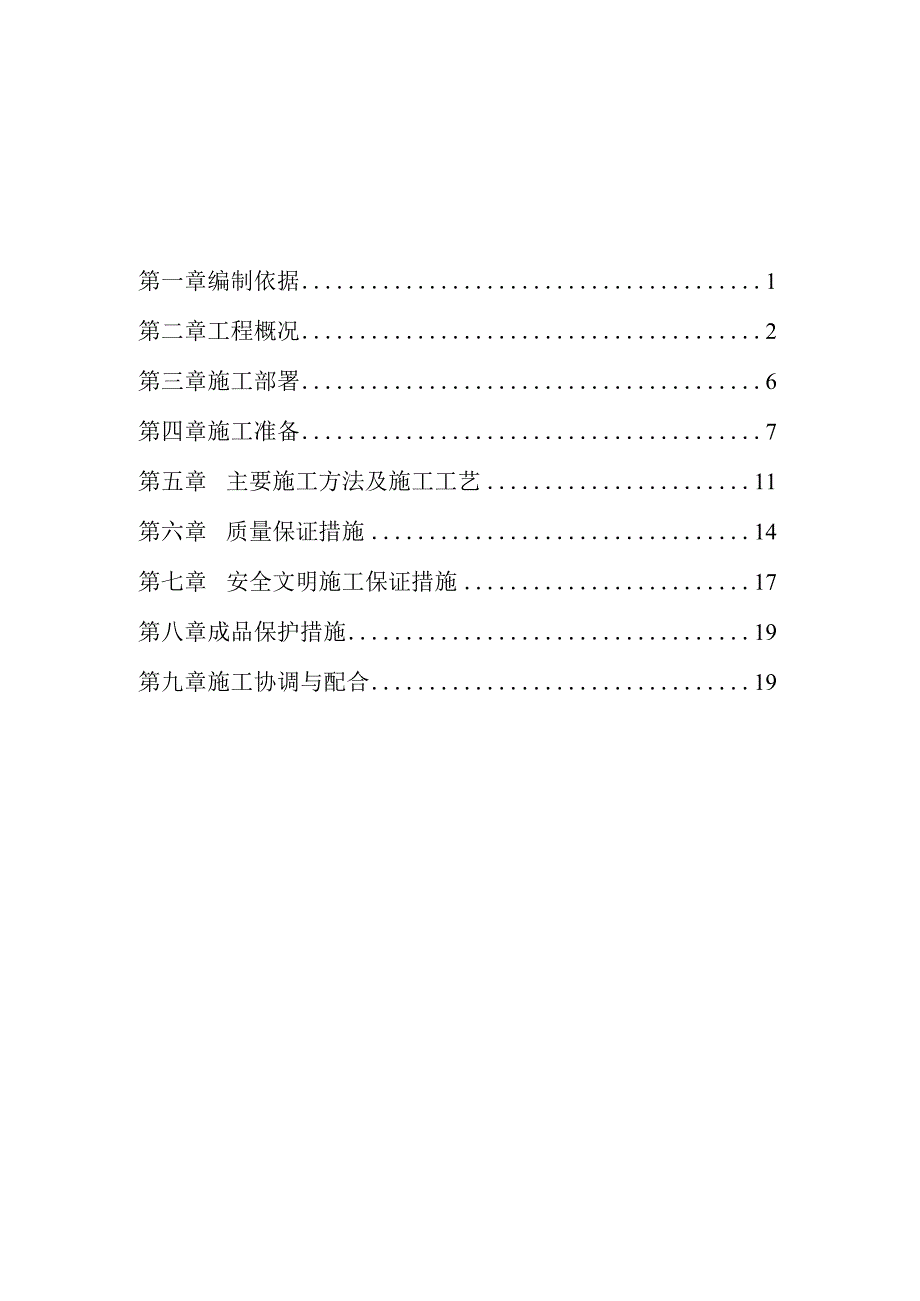

1、米兰世纪地区九年一贯制学校新建工程抗震支架安装工程施工方案编制人:审核人:中冶天工集团有限公司第一章编制依据1第二章工程概况2第三章施工部署6第四章施工准备7第五章主要施工方法及施工工艺11第六章质量保证措施14第七章安全文明施工保证措施17第八章成品保护措施19第九章施工协调与配合19第一章编制依据1.1、设计图纸、相关审查意见及变更1.2、 相关技术规范规程（包括但不限于）序号文件名称文件编号1建筑抗震设计规范GB50011-20102非结构构件抗震设计规范JGJ339-20153抗震支架安装及验收规程CECS420-20154室内管道支架及吊架03S4025建筑机电工程抗震设计规范GB5
2、0981-20146建筑机电设备抗震支吊架通用技术条件CJ/T476-20157现行国家的其它有关施工规范等第二章工程概况2.1工程概况项目名称：米兰世纪地区九年一贯制学校新建工程地址：天津市滨海新区，东至洞庭路、南至希望路、西至铁东路、北至泰达大街建设单位：天津市滨海新区教育体育委员会设计单位：天津市金厦规划建筑设计有限公司勘查单位：天津市地质工程勘察院监理单位：上海建科工程咨询有限公司施工单位：中冶天工集团有限公司米兰世纪地区九年一贯制学校新建工程抗震支架工程由小学部教学楼(分号1-1)、小学部教学楼(分号1-2)、行政楼、艺术楼、综合实验楼、中学部教学楼、食堂、风雨操场共7栋单体组成，本
3、工程以二次深化专业图纸为施工依据，共计抗震支架206套。实际使用数量以现场安装情况做相应调整。2. 2设计概况本工程抗震支吊架系统设计主要包括内容：(1)悬吊管道中重力大于L8kN的设备。2.1、 DN65以上的生活给水、热水以及消防管道等系统；(3)矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；(4)防排烟风道、事故通风风道及相关设备；(5)内径大于等于60mm的电气配管及重力大于等于150Nm的电缆梯架、电缆槽盒、母线槽；(6)内径大于或等于25mm的燃气管道；(7)对重力不大于1.8kN的设备或吊杆长度不大于300mm的吊杆悬挂管道可不进行抗震设计。抗震支吊架的最
4、大间距管道类别抗震支吊架最大间距(m)侧向纵向给水、热水及消防管道新建工程刚性连接金属管道12.024.0新建工程柔性连接金属管道；非金属管道及复合管道6.012.0燃气、热力管道新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及其他有害气体管道6.012.0通风及排烟管道新建工程普通刚性材质风管9.018.0新建工程普通非金属材质风管4.59.0电线套筒及电缆桥架、电缆托盘和电缆槽盒新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒12.024.0新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒6.012.02.3、 综合支吊架的安装样式(1)风管为防止地震时风管
5、系统效或跌落造成人员伤亡及财产损失，根据建筑抗震设计规范(GB50011-2010)第L0.2条、第3.7.1条及建筑机电工程抗震设计规范(GB50981-2014)第L0.4条等强制性条文，应对通风系统进行抗震加固。对于矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管设置抗震支吊架。抗震支吊架的设置原则为：新建工程普通刚性材质风管侧向抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米,柔性管道上述参数减半；风管侧向及纵向支撑(2)桥架为防止地震时电力系统失效、短路及起火造成人员伤亡及财产损失，根据建筑抗震设计规范(GB50012010)第1.0.2条、第3.7.1条及建
6、筑机电工程抗震设计规范(GB50981-2014)L0.4及7.4.6条为强制性条文，应对机电管线系统进行抗震加固。对内径大于等于60mm的电气配管;重力大于等于150Nm的电缆梯架、电缆槽盒、母线槽设置抗震支吊架。抗震支吊架的设置原则为：刚性电力线管侧向支撑最大间距为12m,非刚性电力线管侧向支撑最大间距为6m,刚性电力线管纵向支撑最大间距为24m,非刚性电力线管纵向支撑最大间距为12m。rF(3)水管为防止地震时给排水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失，根据建筑抗震设计规范(6850011-2010)第1.0.2条、第3.7.1条及建筑机电工程抗震设计规范(685098
7、12014)第1.0.4条等强制性条文，应对机电管线系统进行抗震加固。对管径大于或等于DN65的管道设置抗震支吊架。抗震支吊架的设置原则为：新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米,柔性管道上述参数减半;最终间距根据现场实际情况在深化设计阶段确定。TWMQTlM12H+ “OS-AC 忤 MQN X1fcftMQ$-史 o7iDN70lMROdMI 2 “NutM12DN70m 播 RRMl 2 C*NtM12水管侧向及纵向支撑(4)综合综合管线支撑第三章施工部署本着规范的施工管理，合理的施工流程，先进的施工方法，完善的组织机构建设和技术保证措施以及完善的
8、人力、物资、后勤供应保证的原则,特作以下布署：2.4、 工程目标在施工管理的过程中，将以工程质量、工程进度、工程安全及文明施工的承诺作为我们施工管理的总目标。2.5、 质量目标工程质量：按照国家标准一次交验合格，工程质量达到优良。2.6、 工期目标工程进度：严格执行部施工进度节点工期要求，合理安排工期。2.7、 安全目标工程安全：在整个施工过程中杜绝各种安全事故的发生，安全事故发生频率控制为O02.8、 文明施工目标文明施工：创建一流的施工现场，成为市级文明施工工地。3. 6施工管理组织机构为规范综合支架安装工程的施工管理，强化施工过程管控，提高施工质量，成立了抗震支架安装工程施工管理领导小组
9、。项目经理I二j生产经理技术总工管道工长材料员计量员安全员各施工班瓯第四章施工准备4.1施工技术准备1.1.1 1.1根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。1.1.2 施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所综合支架构件的性能、特点、及要求，做到胸中有数。1.1.3 通过认真审核施工图纸后，分部位、按区域及时绘制出综合支架组装大样图，并现场进行安装指导教学。4. 1.4根据图纸做好施工预算及各种设备、构件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保
10、各项物资按时到场。4. 2劳动力准备为了确保本工程施工总进度计划目标的实现，达到保障施工进度和劳动力投入需要的目的，劳动力的投入按阶段配备，抗震支架安装施工时必须服从装饰装修工程的工期安排，随着装饰装修工程的进度和工作量的增减及时调整劳动力的配备，确保完成节点工期目标。4. 3现场临时设施及办公暂设布置(1)现场办公室整齐，上墙表齐全，起到指导施工的作用。(2)各项管理制度齐全，档案整理及时完整，按施工组织设计施工。4. 4施工机械准备4.4. 1根据本工程总体施工部署并结合各分部分项施工顺序，拟定施工机械出场计划，按计划要求安排精良的机械设备进场，进行保养和调试。4. 4.2对于小型施工机械
11、设备，则根据工程各施工阶段施工进度实际需要进行经济、合理地配置，有计划组织进场。4. 4.3所有机械设备进场后均事先规划适当的位置停放，小型设备则在库房内集中储蓄备用。表4.4.1主要施工机械设备计划表设备名称数量角磨机4台M12套筒扳手14把Ml2扭力扳手14把脚手架7座木锤7把安全带21个6平方电缆线100米4. 5主要施工材料准备4. 5.1根据设计图纸要求，及时做好相关主材和设备的物资材料供应计划。4. 5.2所有进场材料和设备的型号规格必须符合设计要求，并具有出厂检测报告和合格证。4. 5.3所有进场材料进场后要分类堆放整齐，并做好材料标识及成品保护。4. 5.4本工程主要进场材料计
12、划表序号规格型号单位备注1重型后扩底锚栓IIMU-PFM12x80/35个2配件MQP-1/1个3配件MQV-2/2D-14个4槽钢端盖MQZ-E41个5配件MQW-4个6槽钢MQ-416mm钝化镀锌槽钢MQ-726mm槽钢MQ-21D6mm7锁扣MQN个8管束MPN-RCKA个DN25管束MPN-RC11/4ADN32管束MPN-RC11/2ADN40管束MPN-RC2ADN50管束MPN-RC21/2BDN65管束MPN-RC3BDN80管束MP-MI4GDNlOO管束MP-MI6GDN150管束MP-KF175-21DN15保温9管束扣垫MQA-MlO个管束扣垫MQA-M12-B管束扣垫
13、MQA-M16-B10螺杆AM10x30004.8镀锌个螺杆AM12x30004.8镀锌螺杆M16X3000GRD.4.811螺母MlO个螺母M12凸圆螺母M1612连接件MQS-W个13连接件MQS-ACD个14槽钢端盖MQZ-E21个15槽钢端盖MQZ-E41个4. 6施工进度计划施工进度计划是本工程各项施工活动在时间上的体现，确定着施工现场上劳动力、材料、成品、半成品、机械的需求量和调配情况，以及现场临时设施的数量。水电供应数量和能源，交通的需要数量，进而影响着工程节点工期是否能按时完成的关键。4. 6.1工期计划根据节点工期计划安排，在执行中要按照土建工程进度计划进行调整，积极配合土建工程进度。工期计划表楼栋号计划开始时间计划完成时间计划用工人数小学部教学楼2019年4月26H2019年4月28日4行政、艺术楼2019年4月29日2019年5月1日4综合实验楼2019年4月17日2019年4月25日4中学部教学楼2019年4月1日2019年4月17日4食堂、风雨操场2019年5月2日2019年5月9日44. 6.2施工阶段划分第一阶段：根据施工图定位；抗震支架支架地面拼装。第二阶段：分层、分区域抗震支架吊装。在此阶段，应协调各专业交叉作业时间，处理好管道布置与交叉走向。做
