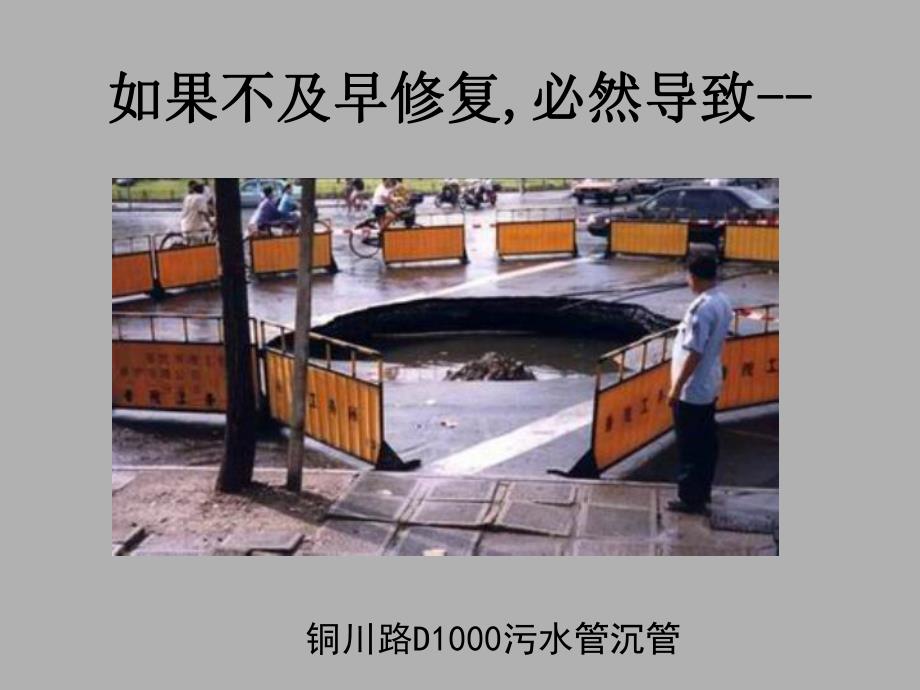

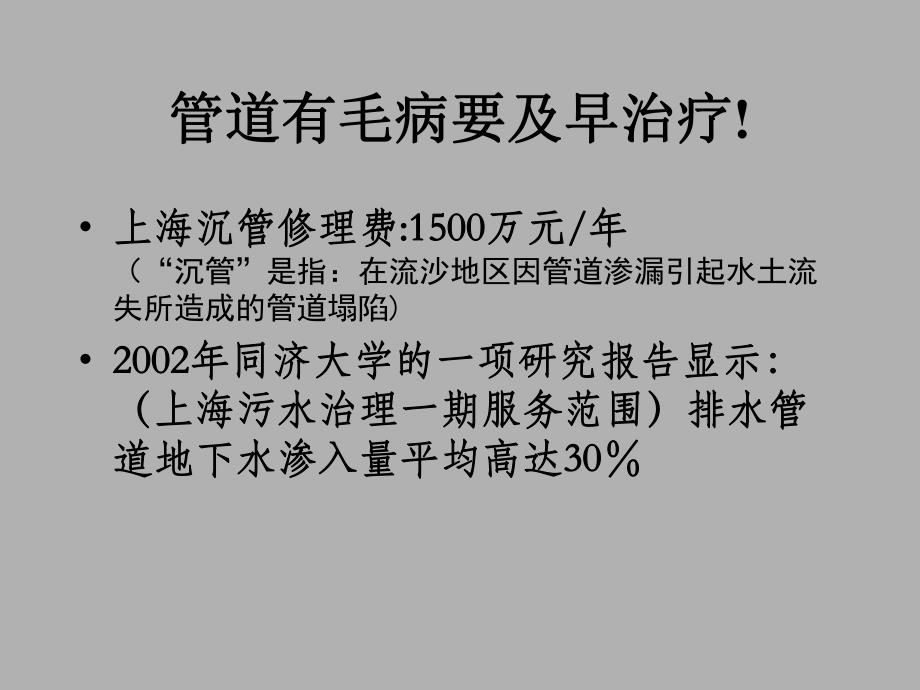

1、排水管道非开挖修理技术排水管道非开挖修理技术管道有毛病要及早治疗管道有毛病要及早治疗!上海沉管修理费上海沉管修理费:1500:1500万元万元/年年（“沉管”是指：在流沙地区因管道渗漏引起水土流失所造成的管道塌陷)20022002年同济大学的一项研究报告显示：年同济大学的一项研究报告显示：（上海污水治理一期服务范围）排水管（上海污水治理一期服务范围）排水管道地下水渗入量平均高达道地下水渗入量平均高达3030如果不及早修复如果不及早修复,必然导致必然导致-铜川路D1000污水管沉管大渡河路雨水2000mm沉管北京、上海路面塌陷北京、上海路面塌陷2006年1月北京东三环1250污水管渗漏造成坍塌杭
2、州市机场路塌陷杭州市机场路塌陷年月日下午点分管道修理的分类管道修理的分类管道修理开挖修理(略)非开挖修理局部修理整体修理局部非开挖修理分类种类种类适用范围适用范围(mm)(mm)嵌补法石棉水泥嵌补800以上化学嵌补注浆法土体注浆堵漏包注浆管壁钻孔注浆套环法钢套环PVC套环不锈钢发泡筒200800局部涂层或树脂固化局部玻璃钢涂层800以上局部树脂固化200800嵌补法嵌补法聚氨酯、双A 水泥嵌缝注浆法注浆法(化学浆化学浆)聚氨酯堵漏剂 注浆压力：0.20.5kg/cm2 价 格：260元/15kg、桶地 址：徐汇区 枫林路18号 电话：64037325管壁钻孔注浆比利时TACSS 1 地面向下注
3、浆 2 管内向外注浆注浆法注浆法(水泥浆水泥浆)注浆设备用振动夯打入注浆管注浆法注浆法(水泥浆水泥浆)小管测漏小管测漏/堵漏包堵漏包CHERNE sealing packer（上海曾经引进过）在 CCTV的引导下，堵漏包在接口处就位。先用压缩空气测漏，如发现漏气就将化学堵漏浆注入管道接口，堵漏浆凝固后修复即告完成。大管测漏/堵漏环 （上海曾经仿制过）堵漏包注浆堵漏包注浆(非钻孔非钻孔)（上海）钢套环（加拿大）PVC套环(上海)钢套环(杭州)钢套环(加拿大)PVC套环橡胶圈钢板套环水泥麻丝钢板套环橡胶圈PVC环发泡胶发泡胶套环法套环法 美国NPC双胀圈套环美国NPC不锈钢胀环乐通PVC套环采用遇
4、水膨胀圈可带水作业德国AMEX双道不锈钢胀环特点特点1 多排锁扣 2 机械扩张器3 铆钉锁扣（用于大口径周长偏差时）4 先胀后注浆法（大口径管，插入68个注浆管）乐通不锈钢发泡筒乐通不锈钢发泡筒乐通不锈钢发泡筒业绩乐通不锈钢发泡筒业绩地点地点管径管径数量数量上海柳州南路上海柳州南路DN400DN4002 2个个上海中环线上海中环线600600100010001717上海水城路上海水城路800800100010001111上海东褚安浜路上海东褚安浜路900mm900mm100m100m连续连续上海立跃路上海立跃路800mm800mm3 3合计合计133133个以上个以上整体非开挖修理分类整体非开
5、挖修理分类种类简介适用管径涂层法FRP或聚合物涂层费工费时、质量相对难以保证10003000翻转法又分热水紫外线等1971年英国工程师Eric Wood发明。其用量在全球各种工法中占第一位2002000螺旋管法又分膨胀、钢带等澳大利亚人门泽尔发明2502000拉管法滑衬法拉管内衬大多采用PE管，除灌浆内衬外其余拉管法均需要开挖较长的工作坑。U型牵引更适合压力管。200800挤压拉管2001000U型拉管751200灌浆内衬带钉状的PE管就位后灌注水泥浆2501200裂管法分气动和静态碎管旧管胀破后更换成更大的PE管200600短管法列车推进井内连接，然后按列车样推进200800单管推进单管推进
6、，就位后管内连接8002000管片内衬适用于特大型管道10003000涂涂 层层 法法 涂层法施工速度慢，质量不稳定，具有防腐作用，止漏效果差JCTA水泥基聚合物涂层普陀区云岭西路1800雨水管JCTA由上海曹阳建筑涂料厂生产玻璃钢涂层玻璃钢涂层杨浦区中原路由于施工清洗和干燥不位，一年后复查中发现少量渗漏翻转法翻转法(CIPP)(CIPP)现场固化内衬 cured in place pipe（CIPP）一种非开挖管道修理方法，将浸满热固性树脂的毡制软管用注水翻转或牵引等方法将其送入旧管内后再加热固化，在管内形成新的内衬管。CIPP也称翻转法或袜筒法，适用范围广，质量好，可用于给排水管、燃气管等
7、，目前是世界上使用最多的一种非开挖修理方法 材料：化学毡、聚酯膜、热固性树脂、固化剂、填料 固化方法 (1)热水；(2)蒸汽；(3)紫外线 正在翻转的软管头部翻转法翻转法(CIPP)(CIPP)演示演示翻转法翻转法(CIPP)(CIPP)设备设备碾压后使树脂均匀布满毡管修复前变形复圆炮弹头修复后翻转法翻转法(CIPP)(CIPP)案例案例上海水城路上海水城路D300mm原管材原管材PVC翻转法翻转法(CIPP)(CIPP)案例案例杭州机场路杭州机场路D500mm翻转法翻转法(CIPP)(CIPP)案例案例杭州凯旋路杭州凯旋路D400mm螺旋管内衬螺旋管内衬螺旋管内衬是澳大利亚Rib-loc公司
8、的发明。带肋的PVC板材从井口送入井内，然后由安装在井内的制管机将PVC板带绕制成螺旋管，制成的螺旋管不断向管内推进，直达下一个检查井（见图7），螺旋管和母管之间的间隙通常需要灌注水泥浆带肋的PVC板带安装在井内的制管机螺旋管内衬分类名称技术特点适用范围Expanda扩胀螺旋管第一代螺旋管，衬管扩张后紧贴母管，断面损失小150750Ribsteel钢衬螺旋管螺旋管外包钢带，增加环刚度4502500Rotaloc自行式螺旋管制管机在前，管径可随时变化，制管长度不受限制可用于矩形、拱形管道 6001800Ribline塑包钢热熔连接螺旋管钢带被包裹在PE材料中，接缝用同质材料热熔连接8003000
9、扩胀螺旋管钢衬螺旋管自行式螺旋管塑包钢热熔连接管 螺旋管内衬可以带水作业螺旋管内衬可以带水作业，因此可以节省渗漏预处理费用上图为 Rotaloc：一种机头在前的新型制管机，适用于800mm以上的管道螺旋管内衬日本称SRP可用于相当于直径5米的矩形管日本积水化工公司SPR大口径螺旋管内衬螺旋管内衬法演示螺旋管内衬法演示螺旋管内衬法案例螺旋管内衬法案例杭州复兴大道杭州复兴大道D450mmD450mm用PE灌浆内衬后的检查井（德国Trolining公司专利）在上海和苏州已完成近10处，管径从9002400mmPEPE灌浆内衬灌浆内衬短管内衬短管内衬（short-pipe）奥地利的一种玻璃钢短管内衬，
10、采用单管推进，注浆固定。短管内衬设备简单、造价低,缺点是断面损失较大 上海市2003年5月曾在天宝路完成了360m-直径1050合流管的短管内衬，PE螺旋管外径975、内径925、短管长度900，单管推进，管内人工对口焊枪焊接，管顶钻孔注浆。2005年9月回访未发现任何损坏。折叠拉管折叠拉管 U-liningU-lining将PE管折成U型再用胶带帮扎拉入母管后充气复圆。该工法更适合于煤气/石油等压力管道，最长一次可达1公里要挖工作坑挤压拉管法挤压拉管法（Rolldown）直径经挤压缩小1020，拉入母管后利用材料记忆的特性恢复到原来直径。上海和南京燃气公司已分别引进英国Subterra公司的
11、Rolldown技术电热板对焊机将6米一节的PE管接长 短管内衬法短管内衬法 Short Pipe Short Pipe 小管均采用“列车推进法”。国内缺少内衬专用短管，只能用小一档的塑料管，断面损失较大，且注浆造成管道上浮的问题较难解决 破碎替换法破碎替换法CRACKINGCRACKING不是严格意义上的非开挖，要挖工作坑破掉原来的旧管，拖入同口径或更大一级新管早期破碎法多气动锤式，现多为液压式德国德国TTTT公司静压破管机公司静压破管机拉伸主机胀管头动力箱小口径破碎替换法小口径破碎替换法完全免开挖美国威猛乐通公司部分非开挖整体修理业绩地点地点管径管径长度长度壁厚壁厚翻翻转转法法上海水城路上
12、海水城路300mm410m6mm上海玉屏南路上海玉屏南路300600192m40.5mm上海兴国路上海兴国路450mm110m9mm杭州凯旋路杭州凯旋路DN40092m杭州机场路杭州机场路DN500110m杭州刀矛巷杭州刀矛巷DN30025m杭州青玉路杭州青玉路DN22522米杭州董家路杭州董家路DN60055米以上翻转法合计以上翻转法合计1016m1016m螺螺旋旋管管法法上海嫩江路上海嫩江路300800460m杭州复兴大道杭州复兴大道300500841m螺旋管法合计螺旋管法合计1301m非开挖修理参考价格（单位：元/每个接口或每米）管径：300mm600mm1000mm1600mm备注注浆
