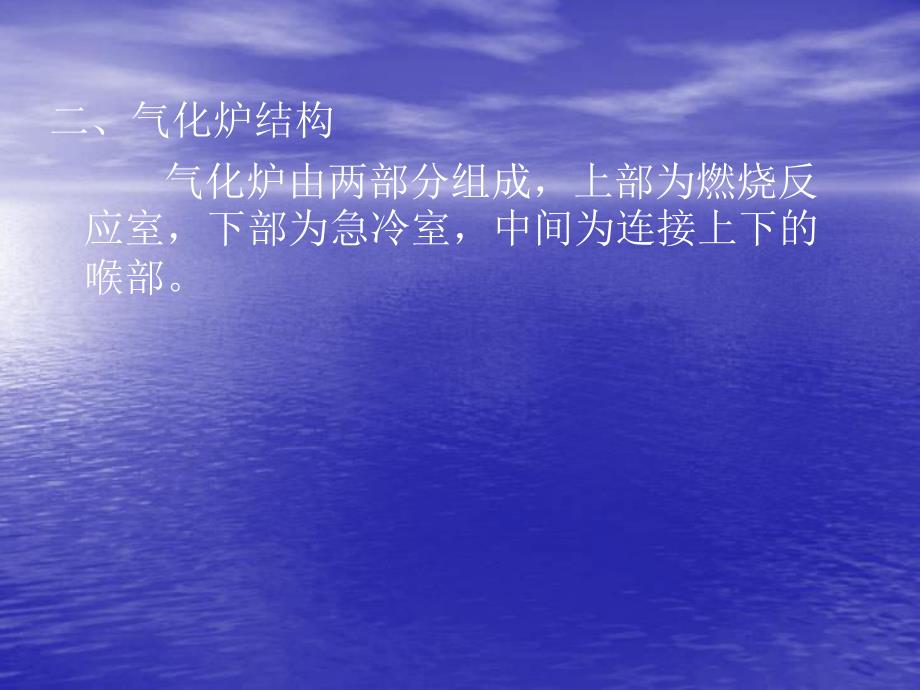

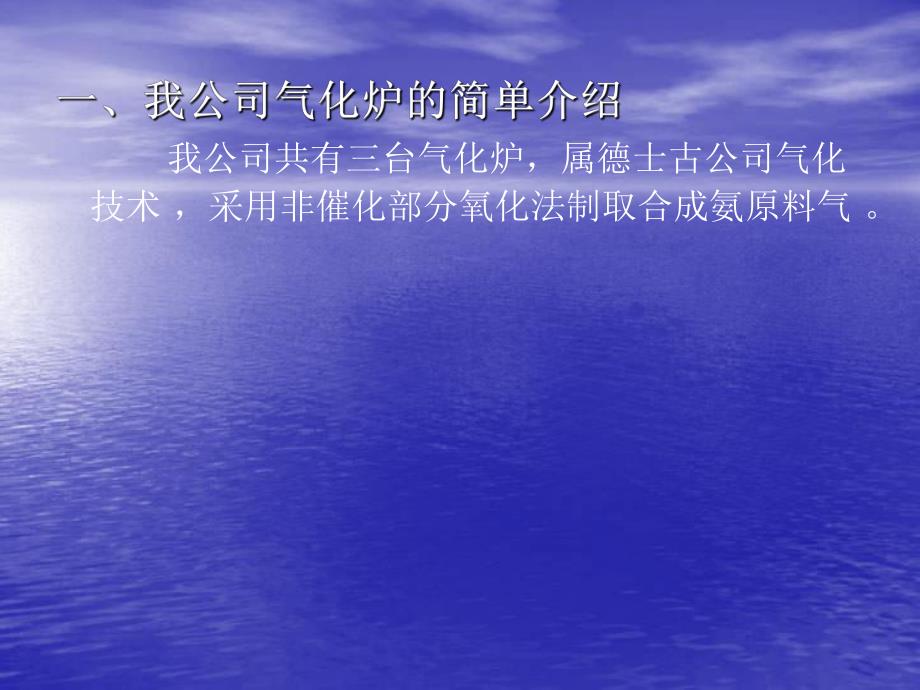

我公司共有三台气化炉，属德士古公司气化技术，采用非催化部分氧化法制取合成氨原料气。二、气化炉结构 气化炉由两部分组成，上部为燃烧反应室，下部为急冷室，中间为连接上下的喉部。气化炉结构简图 以CH4表示天然气，炉内主要反应有：CH4+2O2=CO2+2H2O （1）CH4+H2O=CO+3H2 （2）CH4+CO2=2CO+2H2 （3）CO2+H2=CO+H2O （4）2CO=C+CO2 （5）CH4=C+2H2 （6）气化炉燃烧室区域模型 1231231-射 流 区;2-回 流 区;3-管 流 区;反应室的上部装有德士古烧嘴，是长周期生产的关键设备。二、气化炉结构 气化炉由两部分组成，上部为燃烧反应室，原料气在此处进行反应；下部为急冷室，反应生成的工艺气在此处被冷却并流走，中间为连接上下的喉部，高温气体出反应室后即迅速进入急冷室骤然冷却，这样既可减少热损失，又能防止随着温度的降低而析出碳黑。气化炉内零部件较多，现就一些比较关键和容易发生问题的部件进行讲解：烧嘴现场安装示意图2、炉砖 操作中注意的问题主要有以下几种 1）、淹砖 2）、超温 3）、爆燃 4）、炉温的骤然升降气化炉结构简图3、热偶 在反应室中部靠下的南北两侧，我们安装了两只热电偶，以便监测炉膛内的反应温度。
