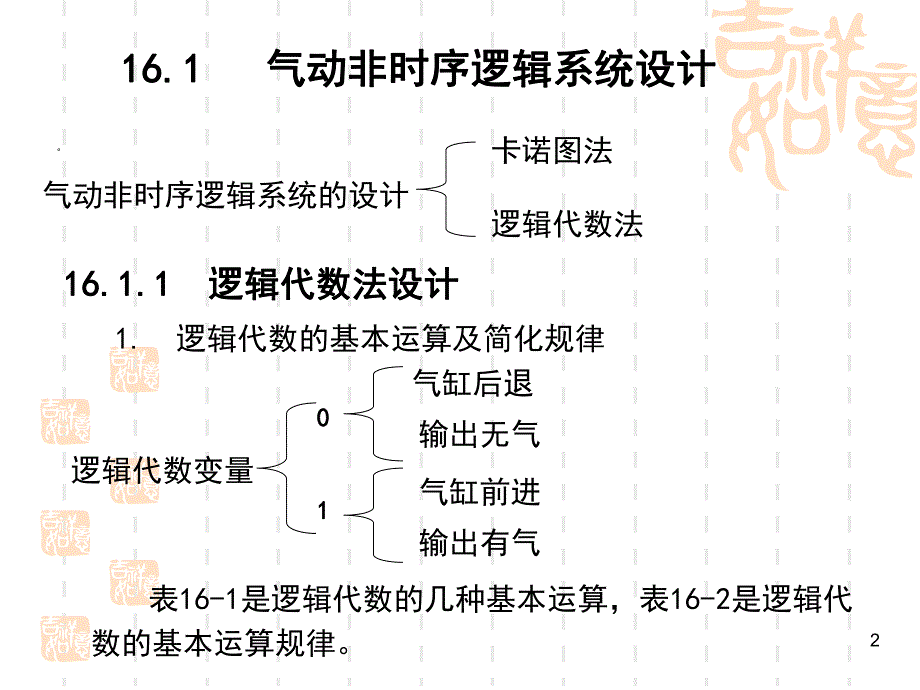

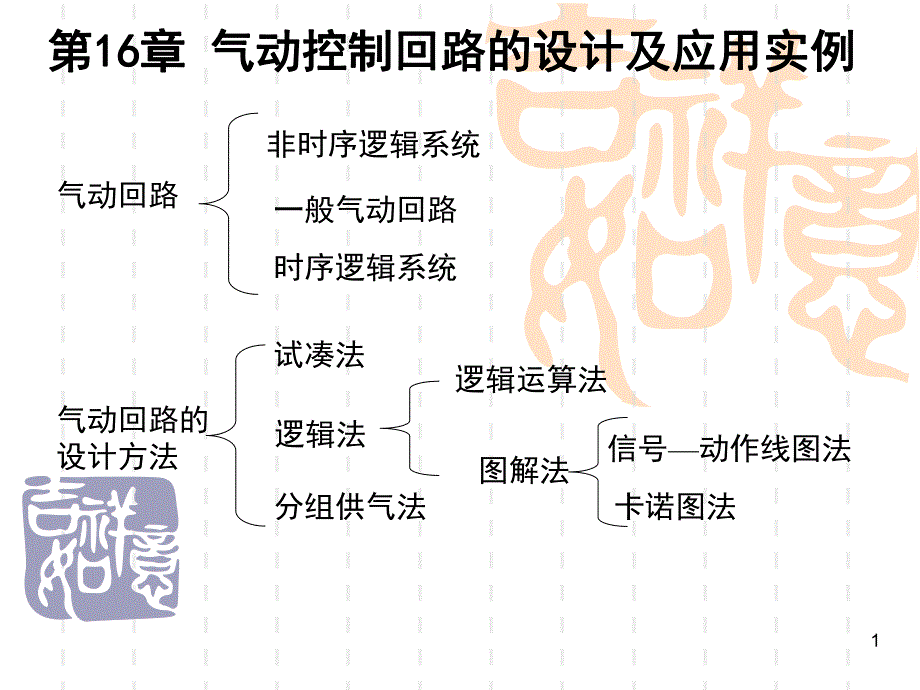

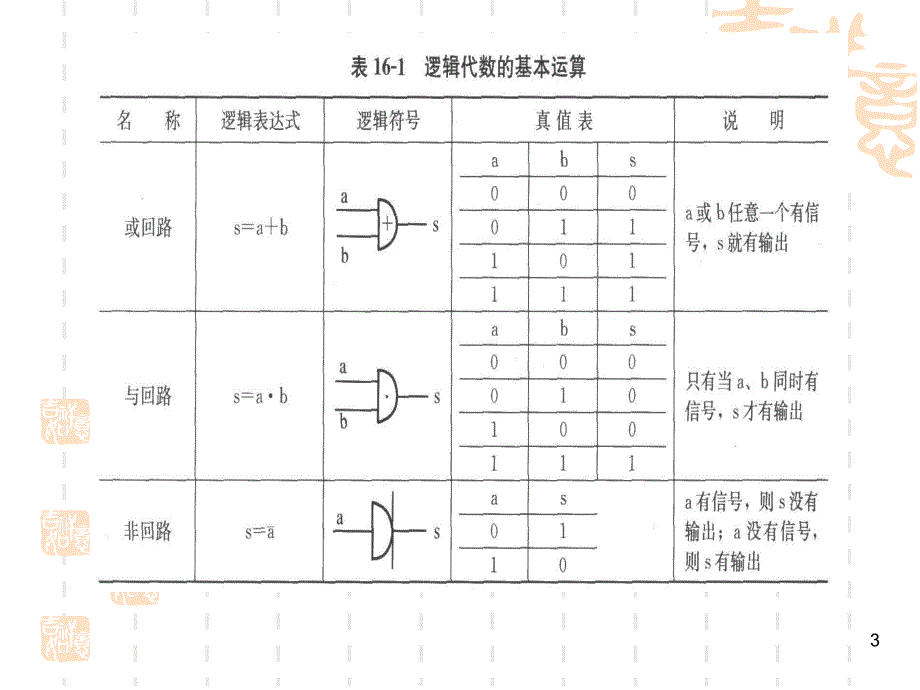

1、1第第1616章章 气动控制回路的设计及应用实例气动控制回路的设计及应用实例 气动回路一般气动回路非时序逻辑系统时序逻辑系统气动回路的设计方法试凑法 逻辑法分组供气法逻辑运算法 图解法信号动作线图法卡诺图法2 16.116.1 气动非时序逻辑系统设计气动非时序逻辑系统设计。表16-1是逻辑代数的几种基本运算，表16-2是逻辑代数的基本运算规律。卡诺图法气动非时序逻辑系统的设计逻辑代数法逻辑代数变量16.1.1 16.1.1 逻辑代数法设计逻辑代数法设计 1.逻辑代数的基本运算及简化规律0 01 1输出有气输出无气气缸前进气缸后退345 2.逻辑函数及其简化 控制系统的输入与输出之间的逻辑关系称
2、为逻辑函数。逻辑函数的表写有两种方法：积和法、和积法。(1)积和法 积和法是将真值表中s=1的变量组中的各变量先求积，再求所有s=1的积式的和。在s=1的积和式中，变量为“1”，则取该变量的本身；变量为“0”，则取该变量的非。(2)和积法 和积法是将真值表中s=0变量组中的各变量先求和，再求所有s=0和式的积。在s=0和积式中，变量为“1”，则取该变量的本身；变量为“0”，则取该变量的非。67 16.2 16.2 气动时序逻辑系统设计气动时序逻辑系统设计 16.2.1 16.2.1 概述概述 气动时序逻辑系统是实现自动化广泛采用的一种控制方法，常见的行程程序控制就属于时序逻辑系统问题。其控制框
3、图如图16-1所示。8 1.符号规定 为了准确表达和描述气动程序动作、信号及它们之间的关系，必须用规定的符号和数字表示。(1)符号规定 1）用大写字母A、B、C、D表示气缸，用下标“1”、“0”表示气缸活塞杆的两种不同的状态.2）A气缸的主控阀也用A表示。3）主控阀两侧的气控信号称为执行信号。用A1*、A0*表示，如A1*表示控制缸A伸出时的执行信号，A0*表示控制缸A收回时的执行信号。4）用带下标的小写字母a1、a0、b1、b0等分别表示与动作A1、A0、B1、B0等相对应的行程阀及其输出信号。9 5）行程阀的输出信号称为原始信号。图16-2 气缸、行程阀、信号的符号及程序动作、相位、信号示
4、意图10(2)列出工作程序 根据以上的符号规定，可以用程序式来表示行程程序气缸的动作顺序。如气缸的动作顺序为：A缸伸出B缸伸出B缸退回A缸退回，用程序式表示则为：其中，q表示手动启动信号，a1、a0、b0、b1分别为气缸到位后由行程阀发出的原始信号。上述程序可以简化为：A1 B1 B0 A0。11 2.行程程序的相位与状态（1）相位与状态 程序式A1B1 B0 A0中有四个动作，这四个动作将整个程序分为四段，每一段称为一个相位。状态是指行程程序在气缸不同动作时行程阀输出信号的组合。（2）程序、信号、状态表12 3.程序的校核及校正（1）程序的校核 判断行程程序是否标准，只需判断其程序、信号、相
5、位状态表中的信号组合是否有重复项，有重复项则是非标准程序，无重复项则是标准程序。例162 校核程序A1 B1 C1 A0 C0 B0 解：列程序、信号、相位状态表，如表165所示。13 例163校核程序A1 B1 B0 A0 解：列程序、信号、相位状态表，如表166所示。从表166可见，2相位的B1动作和4相位的A0动作由同一个信号组合a1 b0控制，信号组合有重复项，该程序为非标准程序。14 1）记忆元件插入的位置应在信号组合两个重复点之间，以消除重复的组合信号。2）记忆元件插入的方案不是唯一的，应使插入的记忆元件尽量少。3）记忆元件应按“X1X0”、“X1Y1X0Y0”、“X1Y1Z1X0
6、Y0Z0”的顺序插入，以防止因插入记忆元件产生新的重复信号组合。（2）程序的校正 程序校正应遵循以下原则：15 例164 校正程序A1 B1 B0 A0 解：程序、信号、相位状态表，如表166所示。可见，该程序为非标准程序，校正后的新程序为A1 B1 X1 B0 A0 X0。校正后的程序、信号、相位状态表，如表167所示。可见，校正后信号组合无重复项，该程序为标准程序。16 下图所示为信号动作线图法设计步骤。气动行程程序标准程序非标准程序无障碍标准程序有障碍标准程序4.气动行程程序系统的分类及设计步骤、方法气动行程程序的设计方法信号动作线图法扩大卡诺图法图16-31716.2.216.2.2
7、信号信号动作线图设计法动作线图设计法 1 绘制XD线图 （1）画XD线图方格图 图16-4 X-D线图18 （2）画动作线（D线）动作线是指按程序动作从起点到终点的横线。动作线的起点用“”表示，动作线的终点是在该动作的结束处，用“”表示。（3）画信号线（X线）信号线是指按程序顺序其信号从起点到终点的横线。信号线的起点是在该信号所控制动作的开始处开始，用“”表示，信号线的终点是在产生该控制信号的动作的对立动作开始处结束，用“”表示。2.确定障碍信号 （1）利用XD线图确定障碍信号。（2）区间号的方法。直观法快速判断型障碍法 这是一种不用画X-D线图，直接从给定程序就可快速判别障碍信19 4.确定
8、执行信号 按照上述方法将主控信号排除障碍信号后填入X-D线图“双控执行信号表达式”一栏，另外应考虑程序启动信号q共同成为第一个动作的执行信号。应该注意的是，标准程序可以直接做XD线图，并用“逻辑与”排除障碍；非标准程序则必须先进行程序的校核与校正，插入记忆元件后，才可以做XD线图，并用“逻辑与”排除障碍脉冲信号法逻辑回路法机械法顺序与法排除型障碍信号的方法3.型障碍信号的排除2016.2.316.2.3 绘制气动控制系统逻辑原理绘制气动控制系统逻辑原理图图 1.气动逻辑原理图的基本组成 1)逻辑控制回路主要是用“或”、“与”、“非”、“记忆”等逻辑符号来表示。2)行程发信装置主要是行程阀，也包
9、括启动阀、复位阀等。在各个控制信号上加上小方框表示各种原始信号而画在小方框上方的符号表示阀的操纵方式.3)执行元件（如气缸）的操纵由主控阀的输出表示。主控阀常采用双气控阀，可以用逻辑元件中的记忆符号表示21 2.气动逻辑原理图的画法 具体步骤如下：1）把系统中每个执行元件的两种状态与主控阀相连后，自上而下一个个画在图的右侧。2）把发信器（如行程阀）大致对应其所控制的执行元件，一个个画在图的左侧。3）在图上要反映出执行信号的逻辑表达式与逻辑符号之间的关系，并画出操作必须增加的阀（如启动阀）。图165所示为程序A1 B1 B0 A0 的气动控制系统逻辑原理图图16522 16.2.4 16.2.4
10、 绘制气动控制系统回路原理图绘制气动控制系统回路原理图 气动控制系统回路原理图绘制时应注意以下几点：1.要根据具体情况选用气阀、逻辑元件或射流元件来实现。2.回路原理图上行程阀等的供气及进出口连接位置，应按回路初始静止位置的状态连接。3.控制回路的连接一般用虚线表示，对较复杂的气控系统为防止连线过乱，建议用细实线代替虚线。4.“与”、“或”、“非”、“记忆”等逻辑关系的连接，可按第十四章有关内容选用。5.绘制回路原理图时，应在图上写明工作程序对操作要求的说明。6.气控回路绘制时，习惯将系统全部执行元件都水平或垂直排列，执行元件下面画出相应的主控阀及控制阀，行程阀直观地画在气缸的活塞杆伸出、缩回
11、对应的位置上。23图166所示为程序A1 B1 B0 A0 的气动控制系统回路原理图图166 气动控制系统回路原理图2416.3 16.3 气动系统的设计计算气动系统的设计计算 气动系统的设计与计算是气动系统总体设计的一部分。16.3.1 16.3.1 气动系统的设计步骤：气动系统的设计步骤：1.明确工作要求 设计前一定要弄清楚主机对气动控制系统的要求，包括以下几个方面：1）运动和操作力的要求：主机的动作顺序、动作时间、运动速度及其可调范围、运动的平稳性、定位精度、操作力及联锁和自动化程度等。2）工作环境条件：温度、防尘、防爆、防腐蚀要求及工作场地的空间等情况必须调查清楚。3）系统和机、电、液
12、控制相配合的情况，及对气动系统的要求。25 2 设计气控回路 1）列出气动执行元件的工作程序。2）对程序进行校核及校正，写出校正后的程序。3）作XD线图，写出执行信号的逻辑表达式。4）画出系统的逻辑原理图。5）画出系统的气动回路原理图。26 3 选择设计执行元件 选择设计执行元件包括确定气缸或气马达的类型、安装方式、具体的结构尺寸、行程、密封形式、耗气量等。设计中要优先考虑选用标准规格的气缸.27 4 选择控制元件 1）确定控制元件的类型 2）确定控制元件的通径 控制元件的通流能力原则上可参阅表16-9。5 气动辅件分水滤气器油雾器消声器28 6 确定管道直径、计算压力损失 （1）确定管道直径
13、：根据下式计算管道内径：（161）式中 q管道内压缩空气的流量 m3/s v管道内压缩空气的流速 m/s。24qd v（2）计算压力损失ppppl p总的压力损失,pl 沿程压力损失之和p局部压力损失之和 p允许压力损失29307 选择空压机 选择空压机的依据是：空压机的供气压力和供气（1）计算空压机的供气量 niZqKKq121Zqq空压机的供气量 利用系数K1漏损系数，K1=1.151.5K2备用系数，K2=1.21.6一台设备在一个周期内的平均用气量n用气设备台数（2）计算空压机的供气压力ppps ps空压机的供气压力，Pa p 系统压力，Pa链接：16.3.2 气动系统的设计计算举例3
14、1 本例介绍的气控机械手模拟人手的部分动作，按预先给定的程序、轨迹和工艺要求实现自动抓取、搬运，完成工件的上料或卸料。为了完成这些动作，系统共有四个气缸，可在三个坐标内工作，其结构示意图如图16-11所示。图16-11 气控机械手结构示意图1.齿条 2.齿轮16.4 16.4 气压传动系统实例气压传动系统实例16.4.1气动控制机械手32 上面的程序可以简写为：立柱下降伸臂夹紧工件缩臂立柱左回转立柱上升放开工件立柱右回转 即为：C0 B1 A0 B0 D1 C1 A1 D0。1）经校核该程序为标准程序 2）作XD线图，如图1612a所示。3）绘逻辑原理图，如图1612b所示。4）绘气动回路原理
15、图，如图1612c所示。图1612a33(图1612 XD线图法设计气动回路图16-12b16-12c34图16-13b所示为钻孔机的动作循环表。16.4.2 16.4.2 钻孔机气动系统钻孔机气动系统 图16-13a所示是一种气动钻削头的钻孔专用机，其结构包括：回转工作台、两套夹具、两个气动钻削头、两个液体阻尼器。图16-13 钻孔机及其气动控制系统35 图16-14所示为钻孔机的气动控制回路，其工作过程如下：图16-14 钻孔机的气动控制回路3616.3.2 16.3.2 气动系统的设计计算举例气动系统的设计计算举例例16-5设计某厂鼓风炉钟罩式加料装置气动系统。解：（1）明确工作要求 1
16、.工作要求；加料机构如图16-7所示。ZA、ZB分别为鼓风炉上、下两个料钟：顶料钟、底料钟。WA、WB分别为顶、底料钟的配重，料钟平时处于关闭状态。A、B分别为操纵顶、底料钟的气缸。该料钟具有手动与自动加料两种方式。自动加料：加料时，吊车把物料运来，顶钟ZA开启、卸料于两钟之间，然后延时发讯，使顶钟关闭；之后底钟开启、卸料到炉内，再延时关闭底钟，循环结束。2.运动要求：料钟开、闭一次的时间t=6 s，缸行程s=600mm，行程末端平缓些。3.动力要求：顶部料钟打开的推FA=5.10103N；底部料钟打开的作用力FB=2.4104N。4.工作环境：环境温度3040，灰尘较多。37图16-7 鼓风炉加料装置气动机构示意图38（2）设计气控回路 1.列出气动执行元件的工作程序 设操纵顶料钟的气缸为A，气缸活塞杆外伸为A1、气缸活塞杆缩回为A0；操纵底料钟的气缸为B，气缸活塞杆外伸为B1、气缸活塞杆缩回为B0。则气动执行元件的工作程序为：延时 延时 加料吊车放罐压下阀顶钟开顶钟闭底钟开底钟闭 即工作程序为：A1 A0 B0 B1392.对程序进行校核及校正，写出校正后的程序 程序校核见表161
