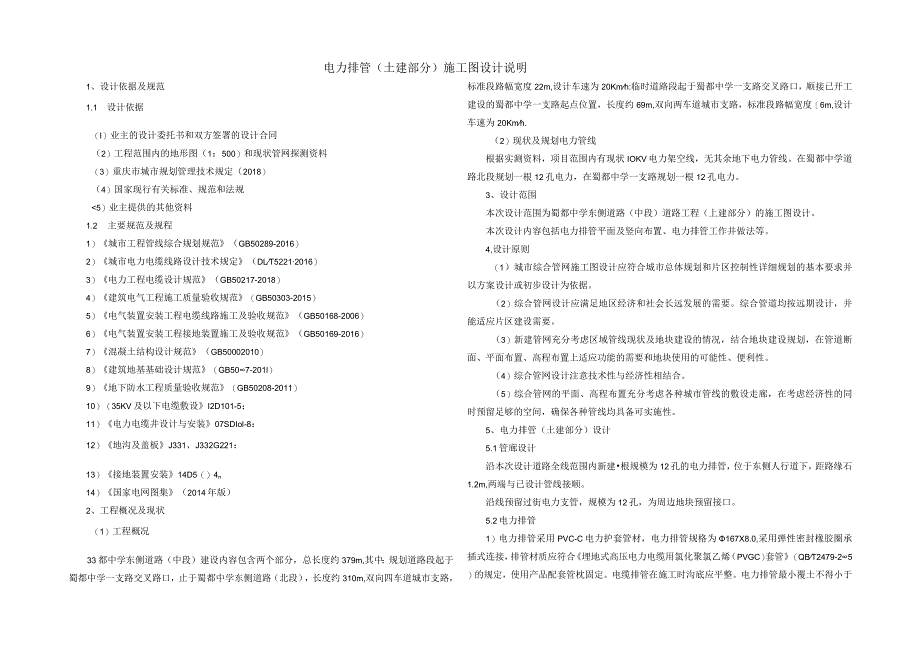

1、电力排管（土建部分）施工图设计说明1、设计依据及规范1.1 设计依据（I）业主的设计委托书和双方签署的设计合同（2）工程范围内的地形图（1：500）和现状管网探测资料（3）重庆市城市规划管理技术规定（2018）（4）国家现行有关标准、规范和法规5）业主提供的其他资料1.2 主要规范及规程1）城市工程管线综合规划规范（GB50289-2016）2）城市电力电缆线路设计技术规定（DLT52212016）3）电力工程电缆设计规范（GB50217-2018）4）建筑电气工程施工质量验收规范（GB50303-2015）5）电气装置安装工程电缆线路施工及验收规范（GB50168-2006）6）电气装置安装
2、工程接地装置施工及验收规范（GB50169-2016）7）混凝土结构设计规范（GB50002010）8）建筑地基基础设计规范（GB507-201l）9）地下防水工程质量验收规范（GB50208-2011）10）（35KV及以下电缆敷设I2D101-5；11）电力电缆井设计与安装07SDIol-8：12）地沟及盖板J331、J332G221：13）接地装置安装14D5（）4n14）国家电网图集（2014年版）2、工程概况及现状（1）工程概况33都中学东侧道路（中段）建设内容包含两个部分，总长度约379m,其中：规划道路段起于蜀都中学一支路交叉路口，止于蜀都中学东侧道路（北段），长度约310m,双
3、向四车道城市支路，标准段路幅宽度22m,设计车速为20Kmh:临时道路段起于蜀都中学一支路交叉路口，顺接已开工建设的蜀都中学一支路起点位置，长度约69m,双向两车道城市支路，标准段路幅宽度6m,设计车速为20Kmh.（2）现状及规划电力管线根据实测资料，项目范围内有现状IOKV电力架空线，无其余地下电力管线。在蜀都中学道路北段规划一根12孔电力，在蜀都中学一支路规划一根12孔电力。3、设计范围本次设计范围为蜀都中学东侧道路（中段）道路工程（上建部分）的施工图设计。本次设计内容包括电力排管平面及竖向布置、电力排管工作井做法等。4,设计原则（1）城市综合管网施工图设计应符合城市总体规划和片区控制性
4、详细规划的基本要求并以方案设计或初步设计为依据。（2）综合管网设计应满足地区经济和社会长远发展的需要。综合管道均按远期设计，并能适应片区建设需要。（3）新建管网充分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。（4）综合管网设计注意技术性与经济性相结合。（5）综合管网的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。5、电力排管（土建部分）设计5.1管廊设计沿本次设计道路全线范围内新建根规模为12孔的电力排管，位于东侧人行道下，距路缘石1.2m,两端与已设

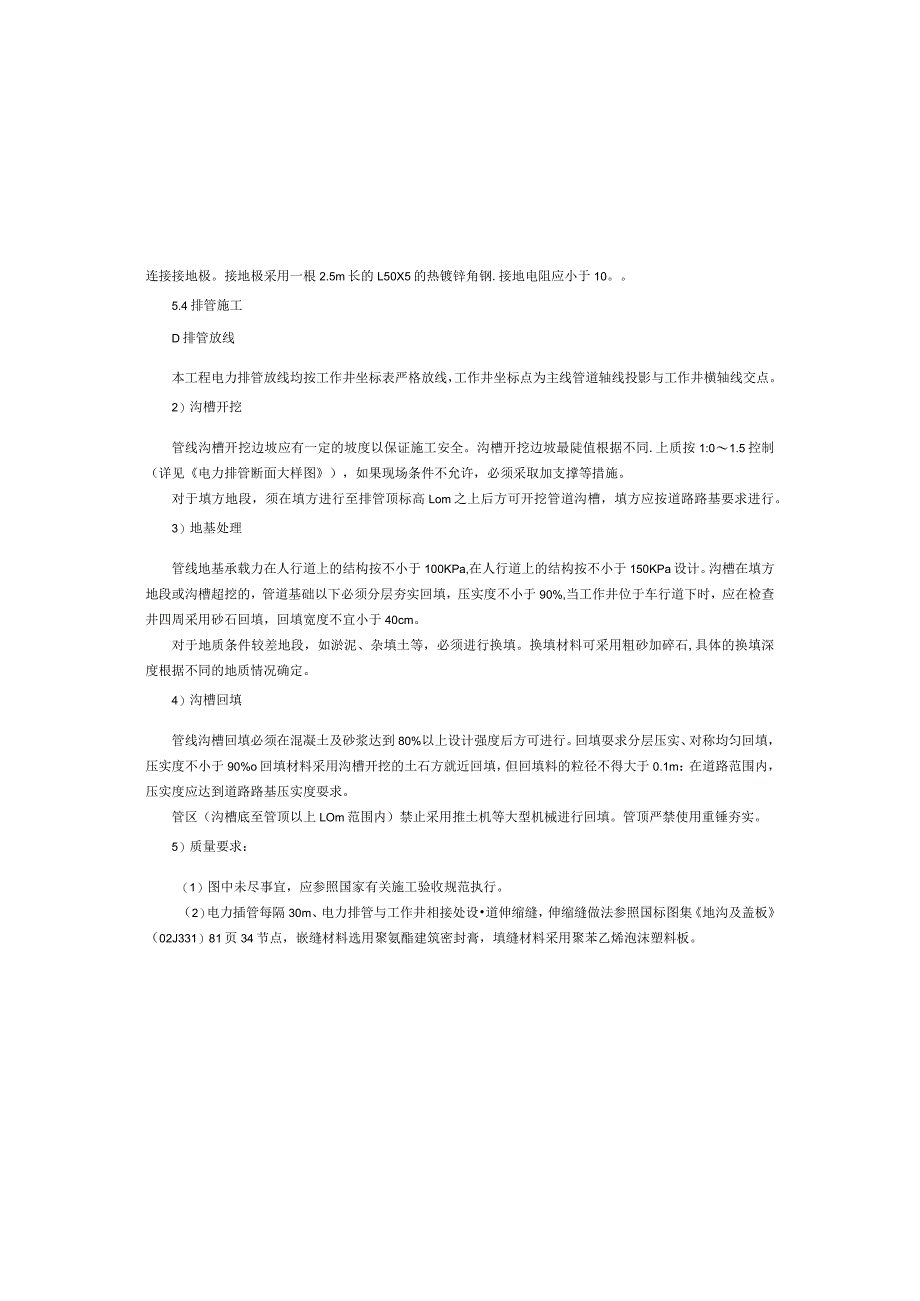

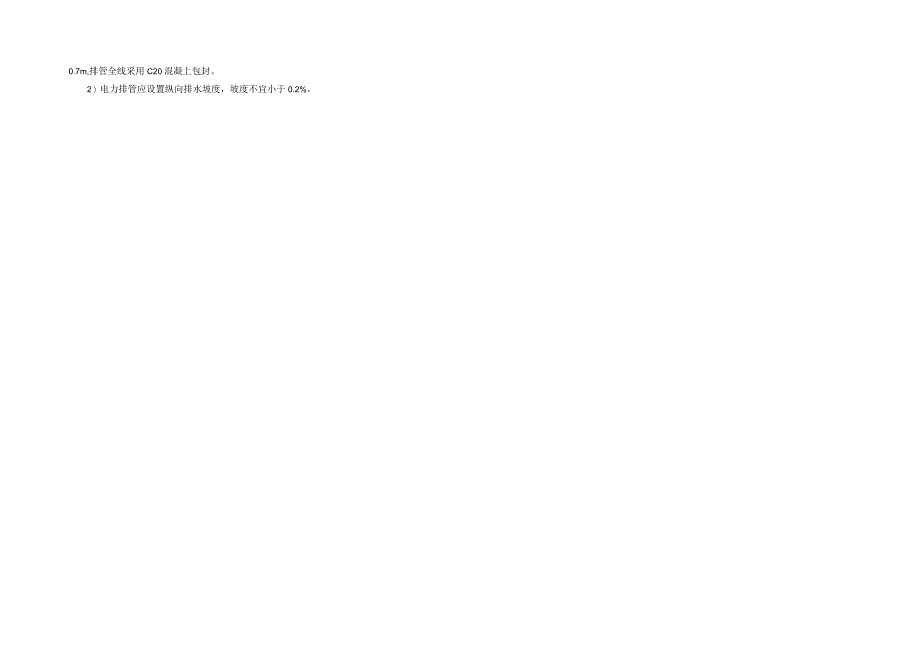

5、计管线接顺。沿线预留过街电力支管，规模为12孔，为周边地块预留接口。5.2电力排管1）电力排管采用PVC-C电力护套管材，电力排管规格为167X8.0,采用弹性密封橡胶圈承插式连接，排管材质应符合埋地式高压电力电缆用氯化聚氯乙烯（PVGC）套管（QBT2479-25）的规定，使用产品配套管枕固定。电缆排管在施工时沟底应平整。电力排管最小覆土不得小于0.7m,排管全线采用C20混凝上包封。2）电力排管应设置纵向排水坡度，坡度不宜小于0.2%。连接接地极。接地极采用一根2.5m长的L50X5的热镀锌角钢.接地电阻应小于10。5.4排管施工D排管放线本工程电力排管放线均按工作井坐标表严格放线，工作井
6、坐标点为主线管道轴线投影与工作井横轴线交点。2）沟槽开挖管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同.上质按1:01.5控制（详见电力排管断面大样图），如果现场条件不允许，必须采取加支撑等措施。对于填方地段，须在填方进行至排管顶标高Lom之上后方可开挖管道沟槽，填方应按道路路基要求进行。3）地基处理管线地基承载力在人行道上的结构按不小于100KPa,在人行道上的结构按不小于150KPa设计。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，压实度不小于90%,当工作井位于车行道下时，应在检查井四周采用砂石回填，回填宽度不宜小于40cm。对于地质条件较差地段，
7、如淤泥、杂填土等，必须进行换填。换填材料可采用粗砂加碎石,具体的换填深度根据不同的地质情况确定。4）沟槽回填管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填耍求分层压实、对称均匀回填，压实度不小于90%o回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m：在道路范围内，压实度应达到道路路基压实度耍求。管区（沟槽底至管顶以上LOm范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。5）质量要求：（1）图中未尽事宜，应参照国家有关施工验收规范执行。（2）电力插管每隔30m、电力排管与工作井相接处设道伸缩缝，伸缩缝做法参照国标图集地沟及盖板（02J3
8、31）81页34节点，嵌缝材料选用聚氨酯建筑密封膏，填缝材料采用聚苯乙烯泡沫塑料板。（3）施工健的处理应遵照现行标准混凝土结构工程施工及验收规范中的有关规定执行。（4）工作井应一次浇筑完成，不得留设施工健。6、施工注意事项3）电力排管沟底垫层内通长埋设一根-50x5镀锌扁钢，并在工作井处与井内扁钢以焊接形式相连，焊接长度不低于扁钢宽度的两倍。4）在电力排管上方的地面铺装层内安装电力管线标识，标识表面应与地面铺装层相平。电力管线标识颜色应醒目，做法详见大样。5）电力排管管孔端口应有防止损伤电缆的措施。5.3工作井（1）工作井设置原则：直线段每隔60m左右设置一座小型工作井，每隔95m左右设置大型
9、工作井，排管分支处设置三通工作井或四通工作井。所有工作井均设置集水坑，并用DN75的UPVC管接入附近雨水检查井，接入雨水井的端头设止回阀，防止倒灌。（2）设计基本数据：工作井衬砌：采用钢筋险衬砌。工程结构安全等级：二级结构设计使用年限：50年工作井防水等级：三级（3）主要结构材料及构造要求：砌体：C30混凝土现浇；碎强度等级：钢筋碎衬砌为C30：碎构件内均应外掺防水抗渗剂，抗法等级P8,掺入量应以不影响碍强度等级为前提，由实验确定；采用的钢筋应符合GB1499l-2008GBl499.2-27XG1-2009国家标准的相关规定，直径N12mm者采用HRB4（X）热轧带肋钢筋：直径V12mm者
