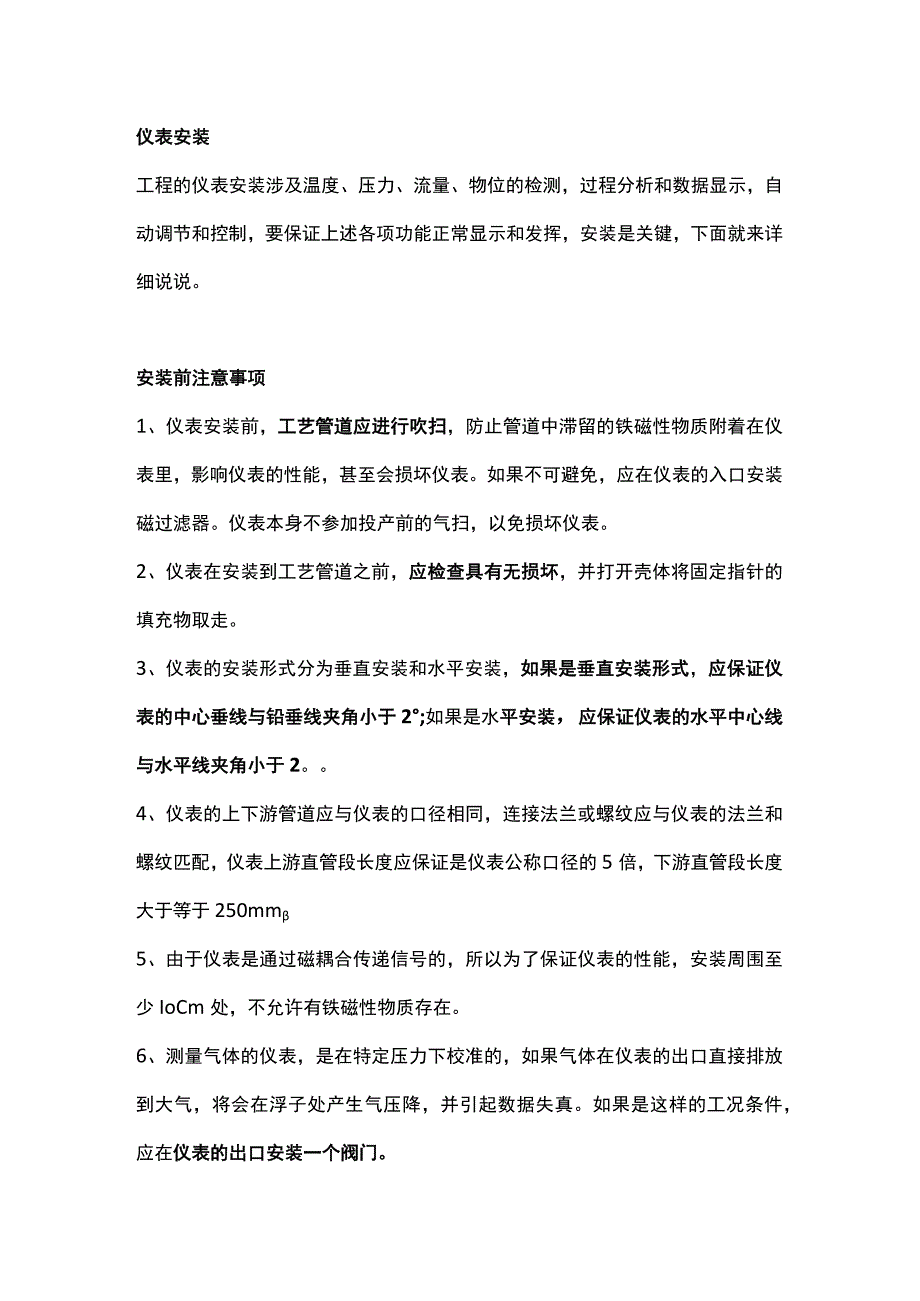

1、仪表安装工程的仪表安装涉及温度、压力、流量、物位的检测，过程分析和数据显示，自动调节和控制，要保证上述各项功能正常显示和发挥，安装是关键，下面就来详细说说。安装前注意事项1、仪表安装前，工艺管道应进行吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏仪表。如果不可避免，应在仪表的入口安装磁过滤器。仪表本身不参加投产前的气扫，以免损坏仪表。2、仪表在安装到工艺管道之前，应检查具有无损坏，并打开壳体将固定指针的填充物取走。3、仪表的安装形式分为垂直安装和水平安装，如果是垂直安装形式，应保证仪表的中心垂线与铅垂线夹角小于2;如果是水平安装，应保证仪表的水平中心线与水平线夹角小于

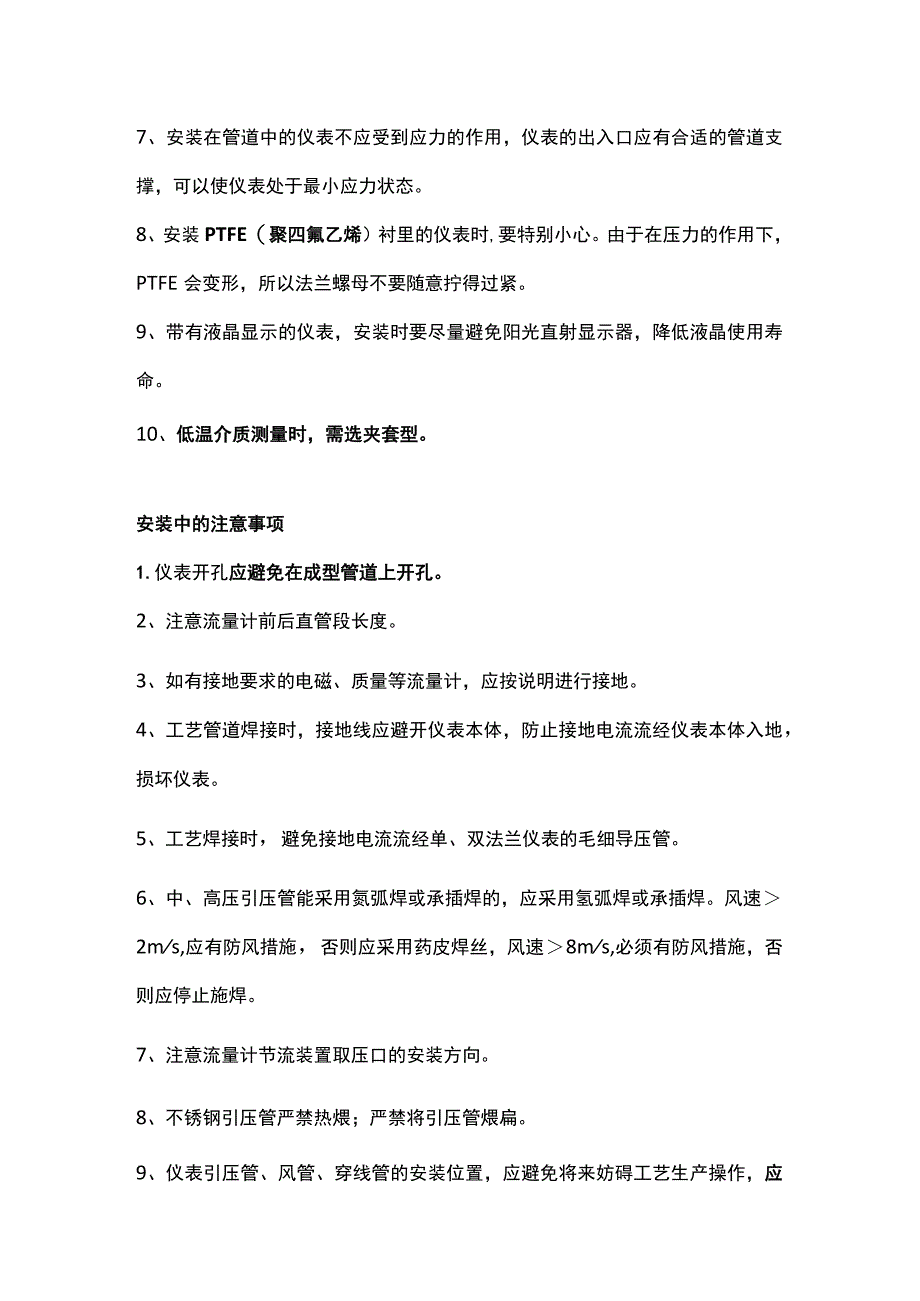

2、2。4、仪表的上下游管道应与仪表的口径相同，连接法兰或螺纹应与仪表的法兰和螺纹匹配，仪表上游直管段长度应保证是仪表公称口径的5倍，下游直管段长度大于等于250mm5、由于仪表是通过磁耦合传递信号的，所以为了保证仪表的性能，安装周围至少IoCm处，不允许有铁磁性物质存在。6、测量气体的仪表，是在特定压力下校准的，如果气体在仪表的出口直接排放到大气，将会在浮子处产生气压降，并引起数据失真。如果是这样的工况条件，应在仪表的出口安装一个阀门。7、安装在管道中的仪表不应受到应力的作用，仪表的出入口应有合适的管道支撑，可以使仪表处于最小应力状态。8、安装PTFE（聚四氟乙烯）衬里的仪表时,要特别小心。由于
3、在压力的作用下，PTFE会变形，所以法兰螺母不要随意拧得过紧。9、带有液晶显示的仪表，安装时要尽量避免阳光直射显示器，降低液晶使用寿命。10、低温介质测量时，需选夹套型。安装中的注意事项1.仪表开孔应避免在成型管道上开孔。2、注意流量计前后直管段长度。3、如有接地要求的电磁、质量等流量计，应按说明进行接地。4、工艺管道焊接时，接地线应避开仪表本体，防止接地电流流经仪表本体入地，损坏仪表。5、工艺焊接时，避免接地电流流经单、双法兰仪表的毛细导压管。6、中、高压引压管能采用氮弧焊或承插焊的，应采用氢弧焊或承插焊。风速2ms,应有防风措施，否则应采用药皮焊丝，风速8ms,必须有防风措施，否则应停止施

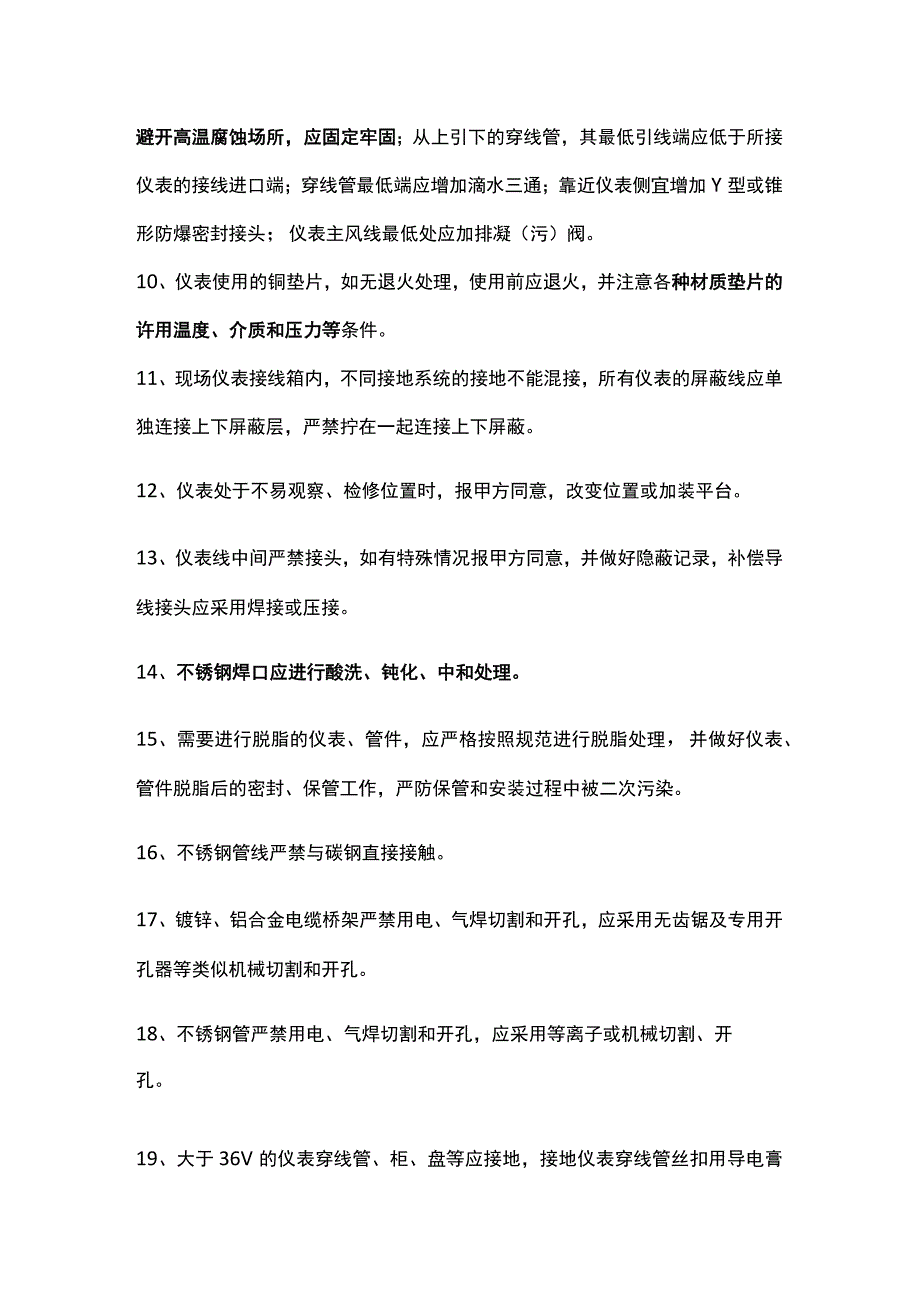

4、焊。7、注意流量计节流装置取压口的安装方向。8、不锈钢引压管严禁热煨；严禁将引压管煨扁。9、仪表引压管、风管、穿线管的安装位置，应避免将来妨碍工艺生产操作，应避开高温腐蚀场所，应固定牢固；从上引下的穿线管，其最低引线端应低于所接仪表的接线进口端；穿线管最低端应增加滴水三通；靠近仪表侧宜增加Y型或锥形防爆密封接头；仪表主风线最低处应加排凝（污）阀。10、仪表使用的铜垫片，如无退火处理，使用前应退火，并注意各种材质垫片的许用温度、介质和压力等条件。11、现场仪表接线箱内，不同接地系统的接地不能混接，所有仪表的屏蔽线应单独连接上下屏蔽层，严禁拧在一起连接上下屏蔽。12、仪表处于不易观察、检修位置时，
5、报甲方同意，改变位置或加装平台。13、仪表线中间严禁接头，如有特殊情况报甲方同意，并做好隐蔽记录，补偿导线接头应采用焊接或压接。14、不锈钢焊口应进行酸洗、钝化、中和处理。15、需要进行脱脂的仪表、管件，应严格按照规范进行脱脂处理，并做好仪表、管件脱脂后的密封、保管工作，严防保管和安装过程中被二次污染。16、不锈钢管线严禁与碳钢直接接触。17、镀锌、铝合金电缆桥架严禁用电、气焊切割和开孔，应采用无齿锯及专用开孔器等类似机械切割和开孔。18、不锈钢管严禁用电、气焊切割和开孔，应采用等离子或机械切割、开孔。19、大于36V的仪表穿线管、柜、盘等应接地，接地仪表穿线管丝扣用导电膏处理；小于等于36V
6、的仪表穿线管丝扣至少应有防锈处理；外露丝扣不宜大于一个丝扣。20、爆炸危险区域的仪表穿线管，应保持电气的连续性。21、100伏以下绝缘仪表线路应用250V摇表测量线路绝缘电阻，且5兆欧。22、铝合金桥架应跨接短接线，镀锌桥架应不少于两个防松螺丝拧紧，长度30米以内应两端可靠接地超过30米的应每隔30米增加一个接地点。23、不同接地系统的仪表线或仪表线与电源线共用一个槽架时，应用金属隔板隔开。24、仪表盘、柜、箱、台的安装及加工中严禁使用气焊方法，安装固定不应采用焊接方式，开孔宜采用机械开孔方法。25、仪表伴热、回水的盲端不应大于IOomm。26、变送器排污阀下口宜增加防阀泄漏的管帽（特别在防爆
7、区）。27、仪表及其穿线管、引压管一端固定于热膨胀区（如塔、随塔热膨胀移动的附件），一端固定于非热膨胀区（如劳动保护间），连接仪表时应根据现场实际情况，其柔性管、穿线管、引压管必须留出一定热膨胀裕度。28、附塔桥架、穿线管应根据现场实际情况留有热膨胀伸缩节或柔性连接。日常维护仪表人日常维护主要包括巡回检查、定期润滑、定期排污、保温伴热、故障处理等内容。定期润滑、防腐润滑周期应根据具体情况确定，主要包括以下部分：1、气动凸轮绕曲阀、气动球阀、气动蝶阀、电动执行机构转动部件；2、保护箱，保温箱的门轴，接线箱紧固螺栓；3、恶劣环境下固定变送器、调节阀、阀门定位器，电气转换的螺栓，螺母，防止丝扣锈蚀，
8、拆装困难；4、恶劣环境下阀门定位器反馈杆转动部分。5、恶劣环境下热电阻，热电偶接线盒出螺栓或上盖丝扣部分。6、恶劣环境下绕性管和仪表连接部分。7、恶劣环境下盘装仪表端应用凡士林或松香水均匀涂抹。定期排污1、排污主要是针对压差变送器、压力变送器、浮筒液位计等仪表，由于测量介质含有粉尘、油垢、微小颗粒等在倒压管内沉积（或在取压内沉积），直接或间接影响测量。排污周期可由于仪表工程根据实践自行制定计划，定期进行。2、排污前，必须和工艺人员联系，取得工艺人员认可才能进行。3、流量或压力调节系统排污前，应先将自动切换到手动，保证调节阀的开度不变。4、对于压差变送器，排污前先将三阀组成正负取压阀门关死。5、
9、排污阀下放置容器，慢慢打开正负导压管排污阀，使物料和污物进入容器，防止物料直接排入地沟，否则不仅污染环境还造成浪费。6、由于阀门质量差，排污阀门开关几次以后后出现关不死的问题，应急措施是加盲板，保证排污阀处于不泄露，以免影响测量精确度。7、启三阀组正负取压阀门，宁送压差变送器本体上排污（排气）螺丝进行排污，排污完成拧紧螺丝。8、观察现场只是仪表，直至输出正常，若是调节系统，将手动切换到自动。保温伴热检查仪表的防冻措施，是仪表日常维护工作的内容之一，它关系到节约能源，防止仪表冻坏，保证仪表测量系统正常运行，是仪表维护部可忽略的一项。此项工作季节性强，主要查看：1、气柜液位变送器倒压管内介质是否异
10、常；2、保温材料是否脱落;3、个别仪表保温伴热的查看伴热情况，并根据天气情况及时启停伴热，既要防冻又要保证仪表正常。其他维护1、禁止将信号电缆和供电电缆混用于一根多心电缆中！2、氧管线仪表设备维护严禁粘油，禁油变送器及压力表严禁和普通表混装在一起。3、在维修仪表拆线工作时，必须要注意把线头包好、包牢，防止短路以致酿成事故！4、连接电缆不应该有中间接头存在。5、电源线与信号线，不用同一根电缆，防止干扰；屏蔽层不得两头均接地，否则会形成电差；电缆不应有中间接头；220V电源与24V电源要分开走；电源接地与信号接地接地必须分开；流量计量一定要考虑补偿问题等等。6、防护软管一定要低于仪表进线口防止仪表
11、进水。7、露天仪表应该增设仪表保护箱或用尼龙塑料袋包裹。8、电缆在槽架中敷设时，本安电缆、电源电缆、信号电缆段要用隔板分开。9、在接线操作时，补偿导线不能够使用接线鼻子（片），避免两种不同导体接触，导致测量结果误差。10、生产时，如果仪表要处理问题，包括室内和室外，一定要按手续或规程办理，尤其要通知到操作人员，有时还必须要有书面签字。11.遇有防雷地区现场仪表经浪涌保护器后接入安全栅再接入DCS.SIS等控制系统，为避免多余的柜间接线，现场机柜室内的浪涌保护器与相应回路的安全栅在机柜内尽可能同侧安装。12、控制室一定要做好防止小动物破坏的保护工作和相关措施，还有DCS系统在每次修改之前要做好备
12、份，免得修改不当，能够及时恢复。13、仪表安装前一定要完成单体调试，安装完成后一定要完成回路调试才能联调。14、在装置运行时，对仪表的维修，工艺人员一定要在场。此点切记，出了问题就不是小事了。15、仪表现场维护一定要和工艺人员联系，问明工艺状况带电源的仪表拆卸时一定要先关闭电源，再用万用表确实电源是否关闭，要知道生命是自己的。16、流量仪表设计时，一定要根据测量介质、温度、压力选用合适的流量计类型，做好流量补偿。安装时应注意流量仪表的各种特殊要求。17、仪表设计进控制室的槽板时，为了防止雨水进入控制室，必须考虑上下弯，且做好密封处理。18、仪表风从总管引进时，阀门必须在管线正中心以上，最好在管
13、线上方90度的位置，避免风线中的赃物进入仪表阀门中。19、屏蔽层不得两头均接地；室外电缆保护管口应有防雨措施；防爆环境注意管口的密封。20、报警仪器、音响设备一定要维护好并正常投用。21、在测量压力小于IOkPa的工况,最好用差压变送器代替压力变送器。22、防爆区域的防爆接线箱不得随意打开。如一定要打开检修，应先断电或请安全部门检测评估后进行，这一点一般很容易疏忽。23、电磁阀线圈不得在得电的情况下拔下，否则会烧坏线圈。24、涉及氨的场合，禁用铜及铜合金；DCS系统供电，应设计双路电源进入！25、热电阻测温，远距离传输不能采用两线制。26、电缆的绝缘电阻应大于5兆欧；电缆转弯半径一般应大于10
14、倍电缆直径，光缆为15倍；仪表电缆与电气电缆平行敷设应保持一定间距（大于0.8米），与设备和管道的间距大于150毫米。27、仪表管道液压试验，对于奥氏体不锈钢管道进行实验时，水中氯离子含量不得超过25PPM（百万分之）仪表工作接地应小于1欧姆，其他接地小于4欧姆。28、仪表的保护应该用防火布石棉布才对，不该用塑料袋。29、在氢气单元的使用的仪表必须达到防爆等级，和防护等级的要求，缺一不可。本安信号（电缆）和隔爆信号（电缆）不可以进同一个现场中间接线箱。30、总线设计时，要在电源调节器和现场总线接线箱的终端加装终端器（电阻和电容串联连接）。31、连锁用的电磁阀应采用故障安全型的，正常情况下带电，
15、联锁时断电。32、仪表设计和安装时，如果温度仪表安装的管线在DN80以下,要采用温度计扩大管使管线扩至80以上。33、流量测量元件不参加电厂水压试验。34、测量蒸汽流量，正负导压管线使用冷凝器时，两个冷凝罐的安装高度要保持一致。35、现场仪表导压管的煨制使用冷煨，不能使用气焊等热煨。36、在设计和选用控制阀、设计管路、确定压力分配等过程中都要充分考虑闪蒸的发生。从控制阀看，应注意下列事项：a.提身材质的硬度；b.降低流体的流速;C.选用合适的控制阀类型和流向。例如，对于易于汽化的流体，不宜选用高压力恢复的球。37、阀和蝶阀可选用低压力的恢复的单座阀等。消除和降低气蚀发生的措施：a.控制压降，使气蚀不发生。例如采用多级降压的方法，使控制阀的压降分为几级。b.少气蚀影响。采用与防止闪蒸发生类似的方法。例如提高材质的硬度，降低流速等，使气蚀发生造成的影响减少。c.配管路压力，提高下游压力。38、电缆、电线架空敷设进入控制室要注意的问题:在进入控制室前，要给槽板一个固定支点，以防气候变化，产生应力作用于室内设备；槽板进入控制室前要有一个1/100以上的坡度，坡向室外，以防雨水顺槽板流进控制室；进出控制室的穿墙处要封死，以防止老鼠和蚊虫类进入。39、就地压力表的选择一定要分清楚压力源的性质：究竟是冲击
