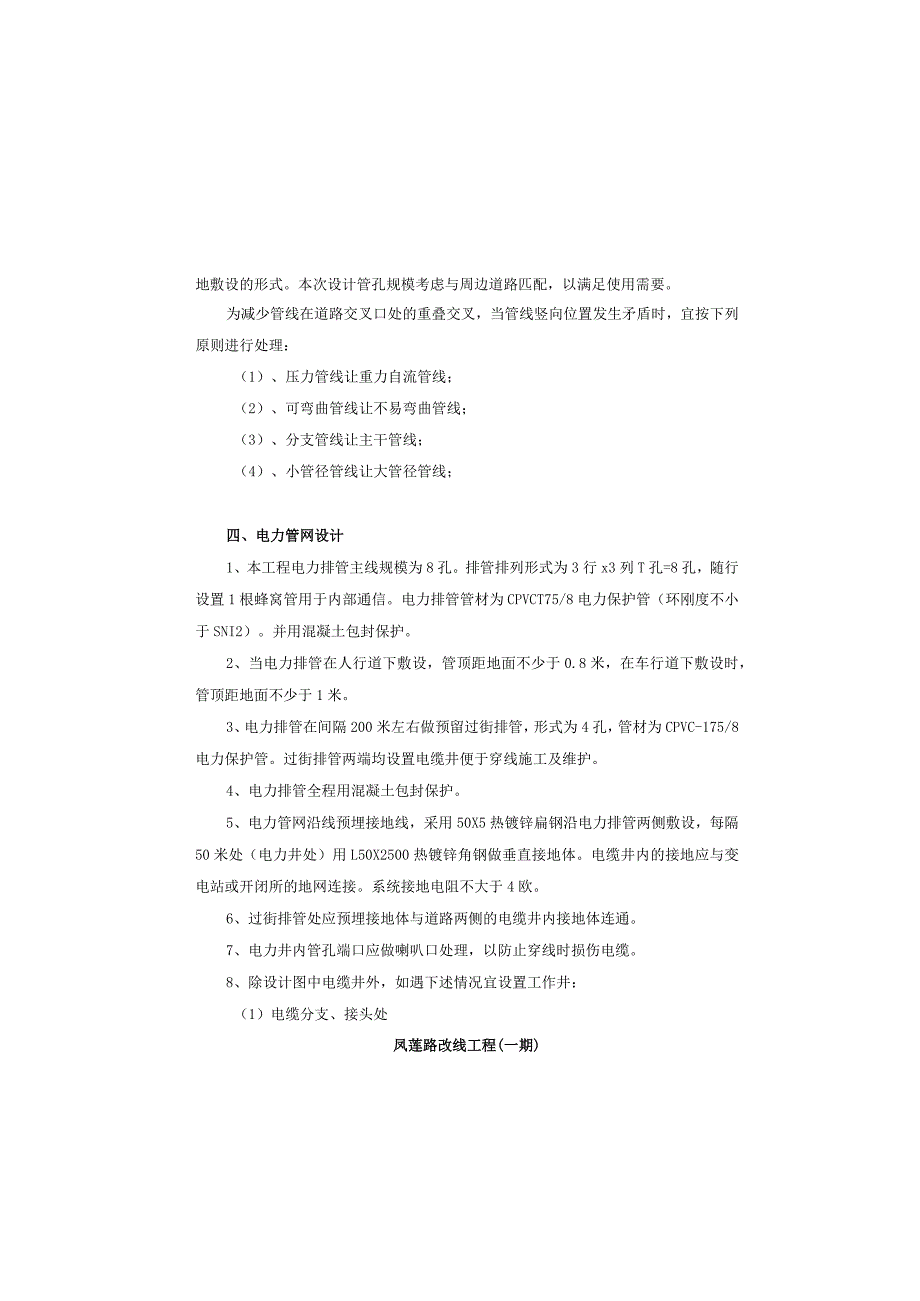

1、地敷设的形式。本次设计管孔规模考虑与周边道路匹配，以满足使用需要。为减少管线在道路交叉口处的重叠交叉，当管线竖向位置发生矛盾时，宜按下列原则进行处理：（1）、压力管线让重力自流管线；（2）、可弯曲管线让不易弯曲管线；（3）、分支管线让主干管线；（4）、小管径管线让大管径管线；四、电力管网设计1、本工程电力排管主线规模为8孔。排管排列形式为3行x3列T孔=8孔，随行设置1根蜂窝管用于内部通信。电力排管管材为CPVCT75/8电力保护管（环刚度不小于SNI2）。并用混凝土包封保护。2、当电力排管在人行道下敷设，管顶距地面不少于0.8米，在车行道下敷设时，管顶距地面不少于1米。3、电力排管在间隔20

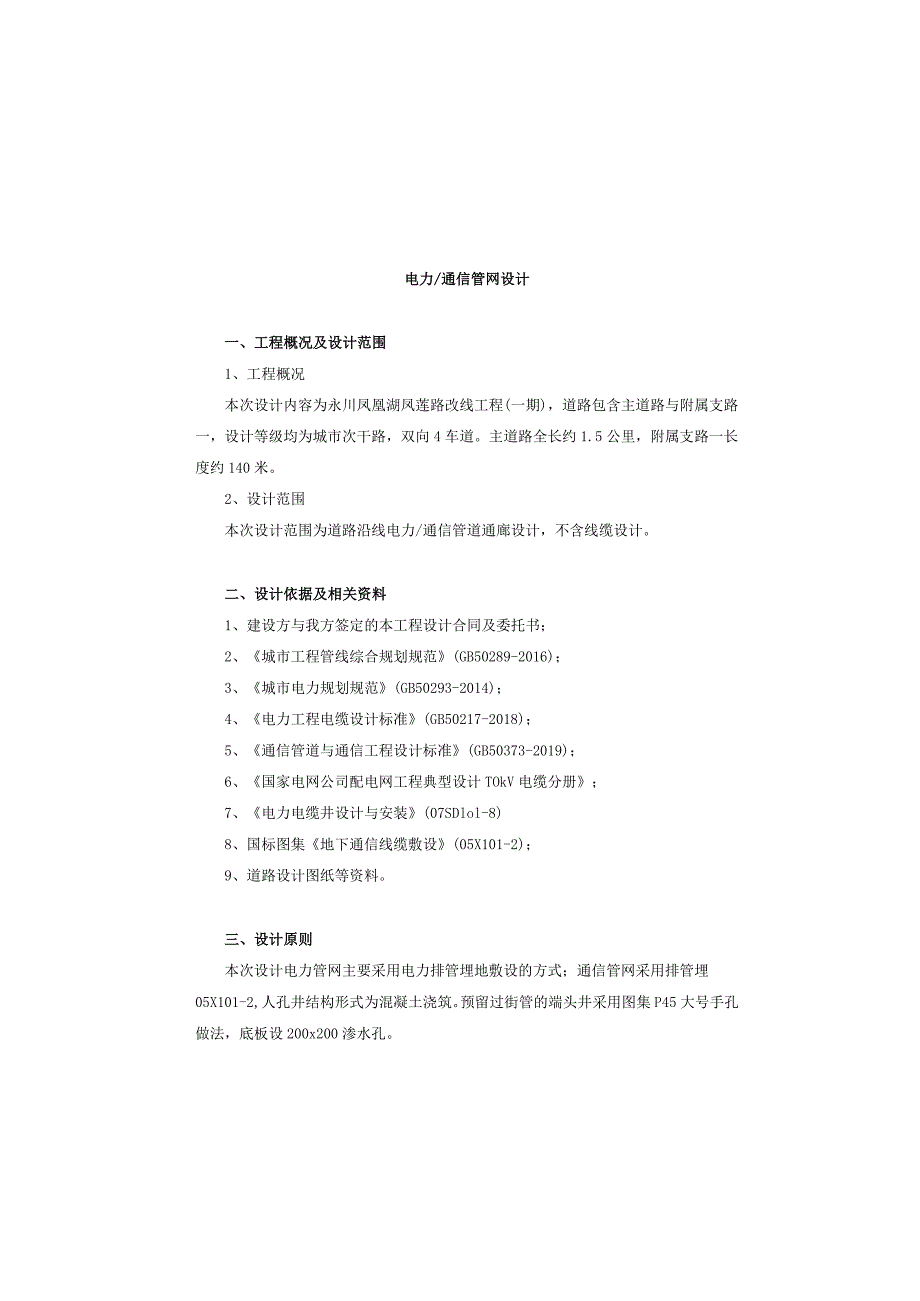

2、0米左右做预留过街排管，形式为4孔，管材为CPVC-175/8电力保护管。过街排管两端均设置电缆井便于穿线施工及维护。4、电力排管全程用混凝土包封保护。5、电力管网沿线预埋接地线，采用50X5热镀锌扁钢沿电力排管两侧敷设，每隔50米处（电力井处）用L50X2500热镀锌角钢做垂直接地体。电缆井内的接地应与变电站或开闭所的地网连接。系统接地电阻不大于4欧。6、过街排管处应预埋接地体与道路两侧的电缆井内接地体连通。7、电力井内管孔端口应做喇叭口处理，以防止穿线时损伤电缆。8、除设计图中电缆井外，如遇下述情况宜设置工作井：（1）电缆分支、接头处凤莲路改线工程(一期)电力/通信管网设计一、工程概况及设
3、计范围1、工程概况本次设计内容为永川凤凰湖凤莲路改线工程(一期)，道路包含主道路与附属支路一，设计等级均为城市次干路，双向4车道。主道路全长约1.5公里，附属支路一长度约140米。2、设计范围本次设计范围为道路沿线电力/通信管道通廊设计，不含线缆设计。二、设计依据及相关资料1、建设方与我方签定的本工程设计合同及委托书；2、城市工程管线综合规划规范(GB50289-2016)；3、城市电力规划规范(GB50293-2014)；4、电力工程电缆设计标准(GB50217-2018)；5、通信管道与通信工程设计标准(GB50373-2019)；6、国家电网公司配电网工程典型设计TOkV电缆分册；7、电
4、力电缆井设计与安装(07SDlol-8)8、国标图集地下通信线缆敷设(05X101-2)；9、道路设计图纸等资料。三、设计原则本次设计电力管网主要采用电力排管埋地敷设的方式；通信管网采用排管埋05X101-2,人孔井结构形式为混凝土浇筑。预留过街管的端头井采用图集P45大号手孔做法，底板设200x200渗水孔。7、本工程通信井应根据现场情况采取相应的防水措施。8、排管埋设时应设置坡度，并避免向下形成L-型弯曲，以免积水。9、通信井底设置渗水孔，有条件时用PVC75排水管就近接入雨水系统。10、通信井圆形人孔处采用球墨铸铁井盖，井盖应为重型防盗型。Ik未尽事宜，按国家相关规范、图集执行。六、其它
5、注意事项1、所有外露铁件均应除锈后刷环氧富锌漆两遍。2、本次设计电缆井、通信井定位采用桩号定位或坐标定位方式，通信管线与电力管线等其它管线交叉时埋设深度根据现场情况确定，间距满足相关规定。3、电力/通信管沟开挖，需在土路基成型，碾压密实度到位后再开展。开挖放坡按照设计参数，或依照地勘建议执行。开挖沟槽应考虑临时排水措施，优先考虑因势就坡设置排水口，如确有必要可设置临时排水管。管道敷设及包封工作完成后进行回填，回填应分层压实，不得使用石块或建筑垃圾进行回填。4、电力/通信管线穿越道路时，应按设计要求进行混凝土包封保护并控制管线埋深，同时注意混凝土的养护以及PI填压实。5、本次设计的电力/通信管网
6、相关内容在实施前，应充分征询当地电力/通信主管部门的意见。本次设计电力/通信管网与相接道路管网连接如果存在问题，则应协商调整解决。6、预留孔洞在使用前应做好封堵保护。7、按照机电工程抗震设计规范的相关要求做好抗震措施。8、未尽事宜按现行施工验收规范执行。（2）管路方向改变较大或电缆从排管转入直埋处（3）管路坡度较大且需防止电缆滑落的必要加强固定处9、本工程所设电力井结构形式主要为混凝土浇筑。做法见设计图纸或参见电力电缆井设计与安装（07SD101-8）,直通井P22,三通井P46,预留过街端头井P120（砖砌）。电力井底板设200x200渗水孔（有条件时采用PVC75排水管接入雨水井）。10、
7、本次设计间隔50米左右设置电力井，在道路弯道区域适当缩小间距，以利于穿线施工。11、本工程电力井应根据现场情况采取相应的防水措施。12、电力井圆形人孔处采用球墨铸铁井盖，井盖应为重型防盗型。13、未尽事宜，按国家相关规范、图集执行。五、通信管网设计1、本次设计通信管网采用排管埋地敷设，排管规模为12孔通信管道。敷设要求为：管道采用配套管枕固定，排列平齐，间隔均匀。排管全程采用混凝土包封保护。2、本次设计通信排管管材选用IlOPVC-U双壁波纹管及UPVC-32x7七孔蜂窝管（环刚度不小于SN8）,排管形式为3行x4列=12孔（3波纹管+9蜂窝管）。预留过街排管形式为2x3=6孔（4波纹管+2蜂
8、窝管）。3、本次设计间隔50米左右设置通信人孔，便于穿线施工及线路维护。4、通信管道埋深：管顶距地面不少于0.7米（人行道下）或不少于0.9米（车行道下）。5、人孔井内管孔端口应做喇叭口处理，以防止穿线时损伤电缆。6、本次设计通信井做法见设计图纸或参照图集地下通信线缆敷设附属支路一:电力工程序号名称单位数量18孔电力排管（CPVC-175/8,碎包封）（含1孔内部通信管道）M14024孔电力排管（CPVC-175/8,碎包封）（含1孔内部通信管道）M253直通电力井（含盖板、渗水孔等）电力电缆井设计与安装P22个24三通电力井（含盖板、渗水孔等）电力电缆井设计与安装P22个15端头电力井（含盖
9、板、渗水孔等）电力电缆井设计与安装P22个1650x5热镀锌扁钢M1707接地极（50x50x5热镀锌角钢,L=2.5米）个88PVC-75排水管M409挖方M340010填方M3300通信工程序号名称单位数量112孔通信排管（3波+9蜂）（砂包封）M14026孔通信排管（4波+2蜂）（砂包封）M253直通通信井（含盖板、渗水孔等）个24三通通信井（含盖板、渗水孔等）个15端头通信井（含盖板、渗水孔等）地下通信线缆敷设P45大号手孔井做法个16PVC-75排水管M407挖方M34008填方M3300七、主要设备材料表主道路:电力工程序号名称单位数量18孔电力排管（CPvC-175/8,碎包封）
10、（含1孔内部通信管道）M155024孔电力排管（CPVC-175/8,砂包封）（含1孔内部通信管道）M2003直通电力井（含盖板、渗水孔等）电力电缆井设计与安装P22个304三通电力井（含盖板、渗水孔等）电力电缆井设计与安装P22个95端头电力井（含盖板、渗水孔等）电力电缆井设计与安装P22个8650x5热镀锌扁钢M35007接地极（50x50x5热镀锌角钢,L=2.5米）个948PVC-75排水管M4709挖方M3420010填方M33150通信工程序号名称单位数量112孔通信排管（3波+9蜂）（碎包封）M155026孔通信排管“波+2蜂）（碎包封）M2003直通通信井（含盖板、渗水孔等）个314三通通信井（含盖板、渗水孔等）个85端头通信井（含盖板、渗水孔等）地下通信线缆敷设P45大号手孔井做法个76PVC-75排水管M4607挖方M341008填方M331009拆除通信井个1
