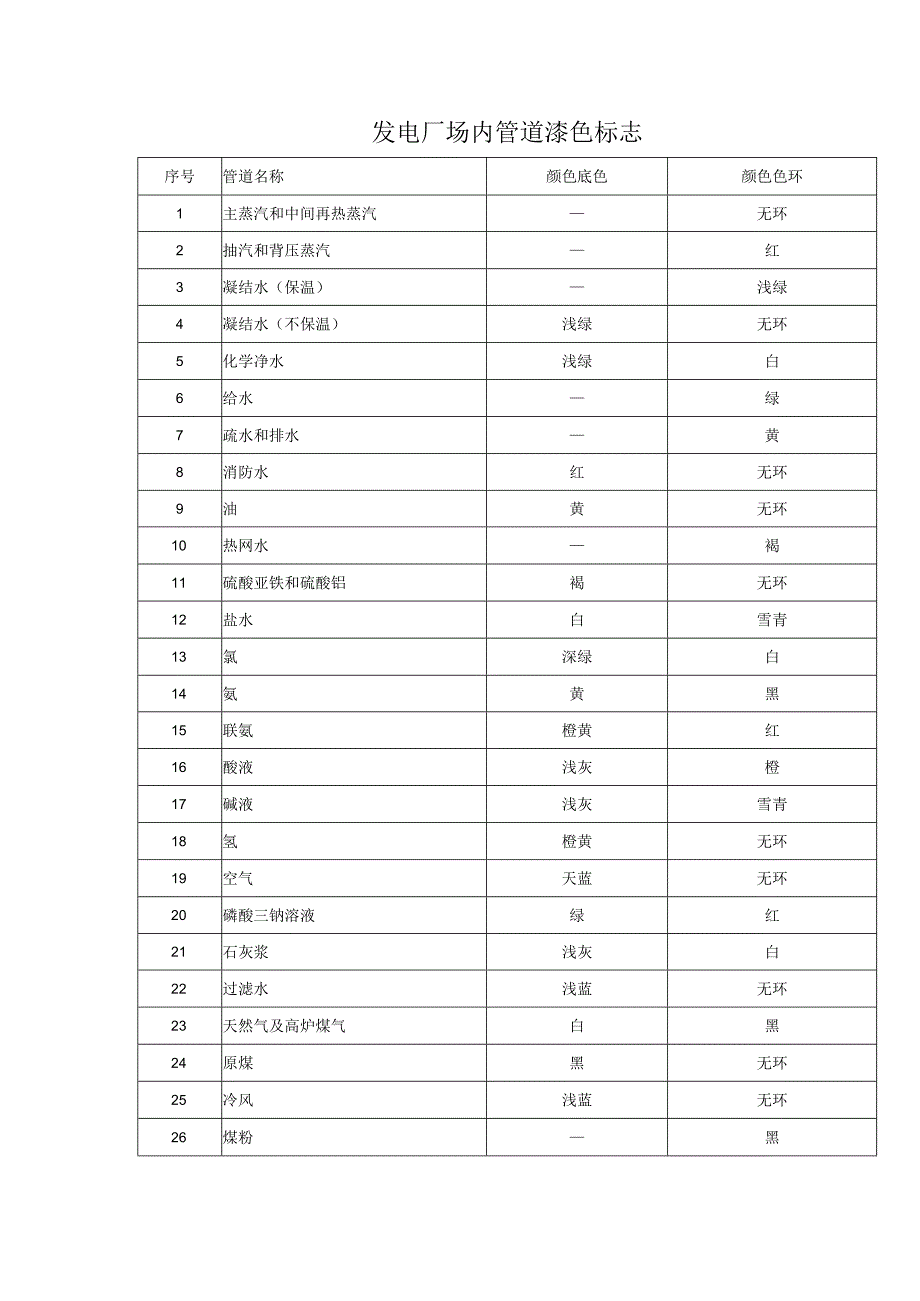

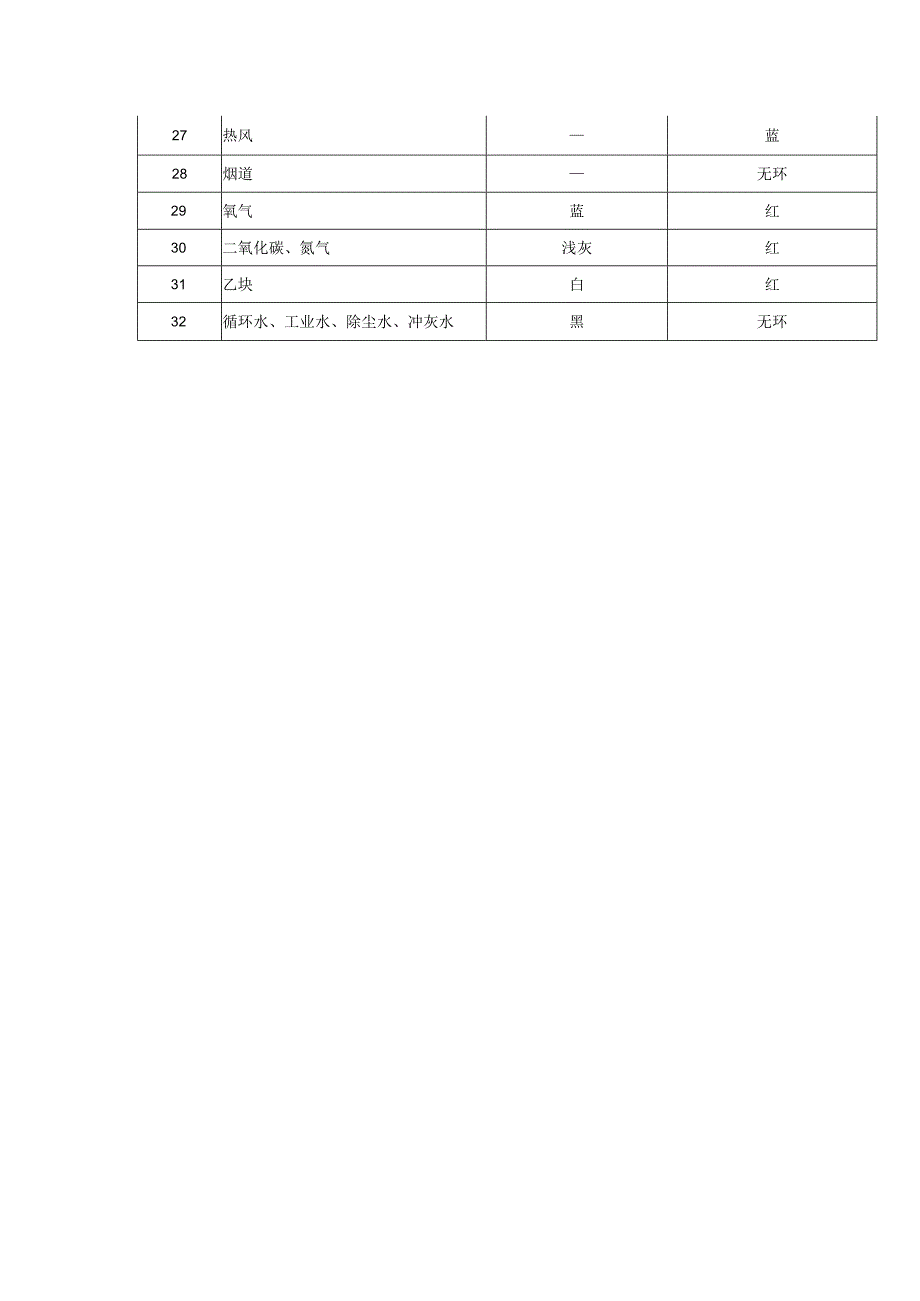

发电厂场内管道漆色标志序号管道名称颜色底色颜色色环1主蒸汽和中间再热蒸汽无环2抽汽和背压蒸汽红3凝结水（保温）浅绿4凝结水（不保温）浅绿无环5化学净水浅绿白6给水绿7疏水和排水黄8消防水红无环9油黄无环10热网水褐11硫酸亚铁和硫酸铝褐无环12盐水白雪青13氯深绿白14氨黄黑15联氨橙黄红16酸液浅灰橙17碱液浅灰雪青18氢橙黄无环19空气天蓝无环20磷酸三钠溶液绿红21石灰浆浅灰白22过滤水浅蓝无环23天然气及高炉煤气白黑24原煤黑无环25冷风浅蓝无环26煤粉黑27热风蓝28烟道无环29氧气蓝红30二氧化碳、氮气浅灰红31乙块白红32循环水、工业水、除尘水、冲灰水黑无环
