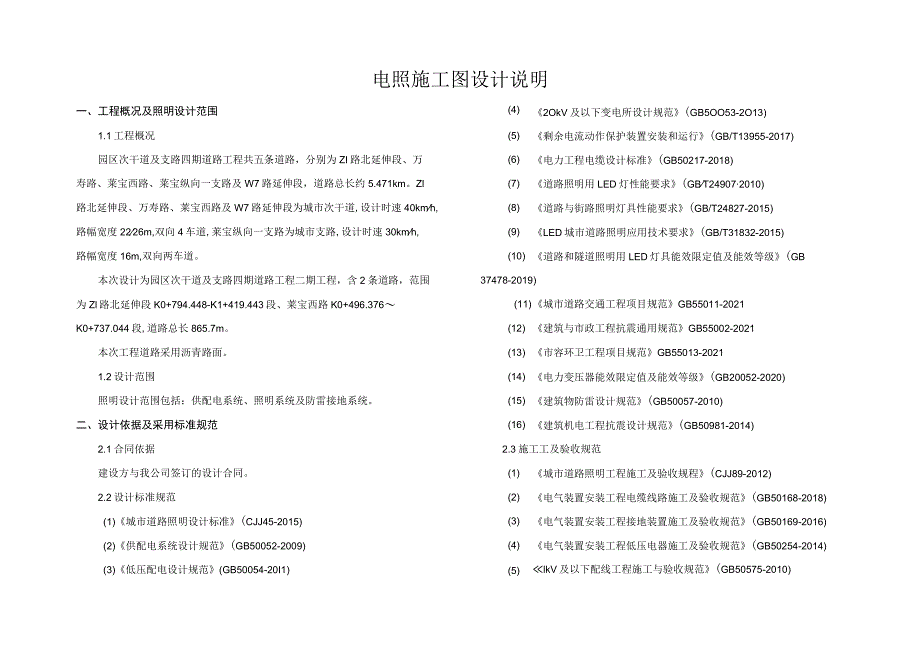

1、电照施工图设计说明一、工程概况及照明设计范围(4)2OkV及以下变电所设计规范(GB5OO53-2O13)1.1工程概况(5)剩余电流动作保护装置安装和运行(GB/T13955-2017)园区次干道及支路四期道路工程共五条道路，分别为ZI路北延伸段、万(6)电力工程电缆设计标准(GB50217-2018)寿路、莱宝西路、莱宝纵向一支路及W7路延伸段，道路总长约5.471km。Zl(7)道路照明用LED灯性能要求(GBT249072010)路北延伸段、万寿路、莱宝西路及W7路延伸段为城市次干道,设计时速40kmh,(8)道路与街路照明灯具性能要求(GB/T24827-2015)路幅宽度2226m
2、,双向4车道,莱宝纵向一支路为城市支路,设计时速30kmh,(9)LED城市道路照明应用技术要求(GB/T31832-2015)路幅宽度16m,双向两车道。(10)道路和隧道照明用LED灯具能效限定值及能效等级(GB本次设计为园区次干道及支路四期道路工程二期工程，含2条道路，范围37478-2019)为Zl路北延伸段K0+794.448-K1+419.443段、莱宝西路K0+496.376(11)城市道路交通工程项目规范GB55011-2021K0+737.044段,道路总长865.7m。(12)建筑与市政工程抗震通用规范GB55002-2021本次工程道路采用沥青路面。(13)市容环卫工程项
3、目规范GB55013-20211.2设计范围(14)电力变压器能效限定值及能效等级(GB20052-2020)照明设计范围包括：供配电系统、照明系统及防雷接地系统。(15)建筑物防雷设计规范(GB50057-2010)二、设计依据及采用标准规范(16)建筑机电工程抗震设计规范(GB50981-2014)2.1合同依据2.3施工工及验收规范建设方与我公司签订的设计合同。(1)城市道路照明工程施工及验收规程(CJJ89-2012)2.2设计标准规范(2)电气装置安装工程电缆线路施工及验收规范(GB50168-2018)(1)城市道路照明设计标准(CJJ45-2015)(3)电气装置安装工程接地装置

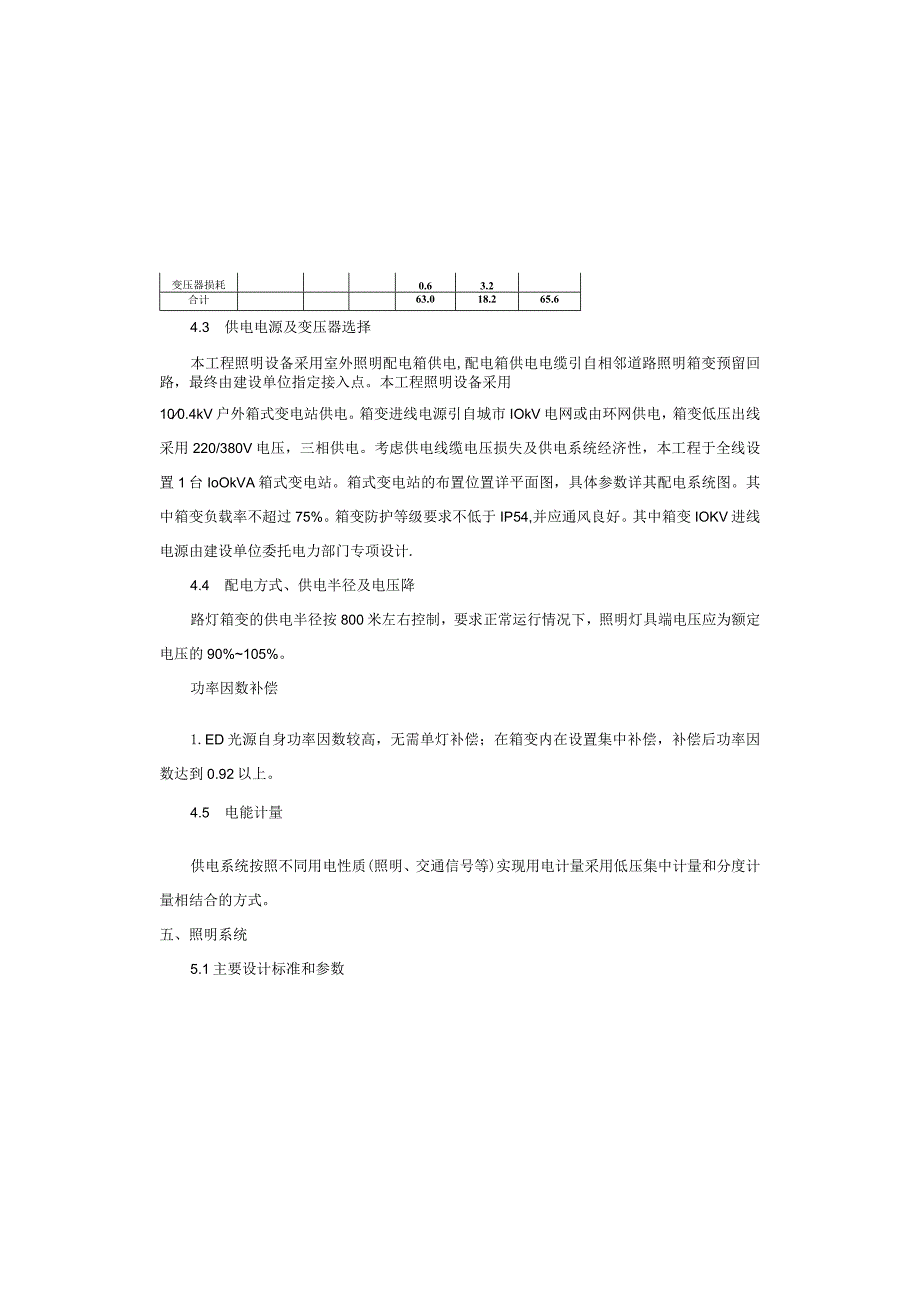

4、施工及验收规范(GB50169-2016)(2)供配电系统设计规范(GB50052-2009)(4)电气装置安装工程低压电器施工及验收规范(GB50254-2014)(3)低压配电设计规范(GB50054-20I1)(5)lkV及以下配线工程施工与验收规范(GB50575-2010)变压器损耗0.63.2合计63.018.265.64.3 供电电源及变压器选择本工程照明设备采用室外照明配电箱供电,配电箱供电电缆引自相邻道路照明箱变预留回路，最终由建设单位指定接入点。本工程照明设备采用100.4kV户外箱式变电站供电。箱变进线电源引自城市IOkV电网或由环网供电，箱变低压出线采用220/380V
5、电压，三相供电。考虑供电线缆电压损失及供电系统经济性，本工程于全线设置1台IoOkVA箱式变电站。箱式变电站的布置位置详平面图，具体参数详其配电系统图。其中箱变负载率不超过75%。箱变防护等级要求不低于IP54,并应通风良好。其中箱变IOKV进线电源由建设单位委托电力部门专项设计.4.4 配电方式、供电半径及电压降路灯箱变的供电半径按800米左右控制，要求正常运行情况下，照明灯具端电压应为额定电压的90%105%。功率因数补偿1.ED光源自身功率因数较高，无需单灯补偿；在箱变内在设置集中补偿，补偿后功率因数达到0.92以上。4.5 电能计量供电系统按照不同用电性质(照明、交通信号等)实现用电计

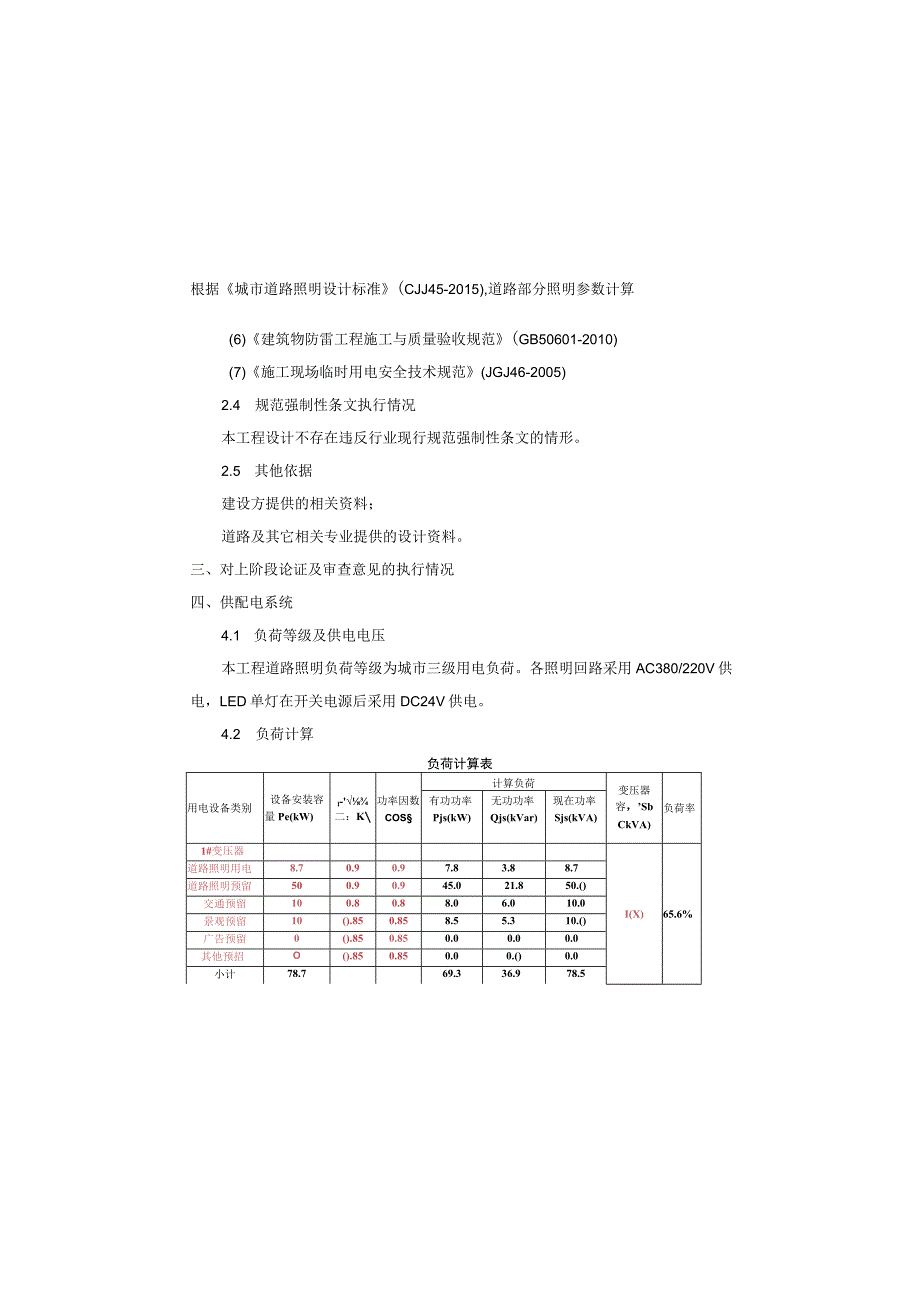

6、量采用低压集中计量和分度计量相结合的方式。五、照明系统5.1主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路部分照明参数计算(6)建筑物防雷工程施工与质量验收规范(GB50601-2010)(7)施工现场临时用电安全技术规范(JGJ46-2005)2.4 规范强制性条文执行情况本工程设计不存在违反行业现行规范强制性条文的情形。2.5 其他依据建设方提供的相关资料；道路及其它相关专业提供的设计资料。三、对上阶段论证及审查意见的执行情况四、供配电系统4.1 负荷等级及供电电压本工程道路照明负荷等级为城市三级用电负荷。各照明回路采用AC380/220V供电，LED单灯在开关电
7、源后采用DC24V供电。4.2 负荷计算负荷计算表用电设备类别设备安装容量Pe(kW)l-二：K功率因数COS计算负荷变压器容，SbCkVA)负荷率有功功率Pjs(kW)无功功率Qjs(kVar)现在功率Sjs(kVA)1#变压器I(X)65.6%道路照明用电8.70.90.97.83.88.7道路照明预留500.90.945.021.850.()交通预留100.80.88.06.010.0景观预留10().850.858.55.310.()广告预留0().850.850.00.00.0其他预招O().850.850.00.()0.0小计78.769.336.978.5同时系数Kp、Kq0.9
8、0.9562.435.071.5电容补镂20补偿后0.9762.415.064.2交会区类型路面平均照度维持值1.X照度均匀度眩光限制主干路与主干路交会500.4在驾驶员观看灯具的方位角上，灯具在90和80高度角方向上的光强分别不得超过IOCd/1000Im和30cdI(XX)Im主干路与次干路交会50主干路与支路交会50次干路与次干路交会30次干路与支路交会30支路与支路交会205.2 照明布置方式(I)Zl路北延伸段、莱宝西路主线灯具采用双臂灯沿道路两侧对称布置方式，灯具采用半截光型灯具，车行道侧灯杆高度为10米，灯臂长度为2.0米，仰角10,光源采用整灯功率为80W的高光效LED灯具，灯
9、杆间距为35米左右；人行道侧灯杆高度6米，灯臂长度为1.5米，仰角10。，光源采用整灯功率为30W的高光效LED灯具。所有灯具电源效率不低于91%0(2)灯杆分别布置在道路两侧人行道处，具体详路灯标准横断面图。灯具位置采用道路里程桩号定位，具体布置详照明平面图。5.3 灯杆、灯具、光源、电器主要参数要求(1)光源：a.光源采用LED,要求显示指数大于等于65,色温2700K3500Kcb.色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012c.在标称工作状态下，灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不
10、应小于92%O(2)灯具:如下:道路照明标准表级别道路名称平均亮度1.aV(Cd/m2)眩光限制阈值增量11(%)大初始值环境比SR最小值均匀度1.minZLav平均照度Eav均匀度EminZEav功率密度1.PD(Wm2)次干道Zl路北延伸段、莱宝西路1.5IO0.50.4200.40.8道路照明设计参数表级别道路名称平均亮度1.av(cdm2)眩光限制阈值增量Tl(%)最大初始值环境比SR最小值均匀度1.minZLav平均照度Eav均匀度EminZEav功率密度1.PD(Wm2)次干路Zl路北延伸段、莱宝西路1.5100.50.4240.40.3人行照明标准表道路等级级别路面平均煦度维持值
11、(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)次干路37.51.52.51.5人行照明设计参数表道路等级级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)次干路37.51.52.51.5交会区照明标准值次深化设计，本图所提供的大样仅供相关厂家参考。5.4照明控制模式及技术要求（1）采用智能照明控制系统，控制系统有单灯控制、系统调控、防盗报警、参数监控、灯杆倾斜报警、漏电报警等功能。道路照明远程监控系统由上位机管理软件、集中控制器、终端控制渊、（单灯控制器、双灯控制器）组成，集中控制渊安装在配电
12、柜内，终端控制器安装在照明终端。集中控制器通过GPRS无线网络与监控中心进行通信，终端控制器采用电力载波通信/RS485等方式与集中控制器进行通信。（2）管理系统具有遥控、遥测、遥信、遥调、线缆盗割报警等功能，解决了小概率事件（如雷雨、台风、天气、政务、节日需要、天文日蚀等）的灯具控制问题，实现了自动灯具巡检及实时灯具检测，动态调节灯具运行参数，分析、记录灯具运行情况等。可根据不同地区、不同季节、不同天候合理设置并远程实时更改灯具运行方案，改变以前单一且固定的定时。（3）可根据不同道路不同时段的照度需求，设定多种分多段式功率调节方案，做到按需调光。管理系统实现了照明的精细化管理，显著提高了照明
13、灯具运行质量和效率、提高城市“亮化”率、节省电能、降低运行成本和维护费用。（4）单灯控制器内集成漏电报警和灯杆倾斜报警装置，线缆防盗保证24小时实时监测。（5）兼容性和拓展性要求：能实现五遥功能、安全防护、智慧管理、便捷维护，能兼容和拓展智慧城市其他系统，如智慧城管系统、无线WIFl系统、视频监控系统、报警求助系统、充电桩系统、道路积水智能预警系统、停车场a.灯具效能150LM/W,配套相应高导热系数的散热主题等附件，灯具采用分体式。外观颜色应采用当地市政委指定的颜色或建设方指定的其他颜色。b.灯具防护等级不应低于IP65,光源腔的防护等级不应低于IP54,道路照明灯具维护系数0.7,灯具电气
14、腔的防护等级不应低于IP43。c.灯具的电源模组应符合现行国家标准灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求GB19510.14的要求，且可现场替换，替换后防护等级不应降低。d.灯具的无线电骚扰特性应符合现行国家标准电，（照明和类似设备的无线电骚扰特性的限制和测量方法GB17743的要求，谐波电流限值应符合现行国家标准电磁兼容限值谐波电流发射限值（设备每相输入电流16A）GB17625.1的要求，电磁兼容抗扰度应符合现行国家标准一般照明用电设备电磁兼容抗扰度要求GB/T18595的要求。e灯具电源应通过国家强制性产品认证。（3）灯杆：灯杆材质为国标优质Q235或钢宝钢的特制SS400低硅低碳钢（其中Si（）.04%、屈服强度245MPa）。提供钢材供货合同及
