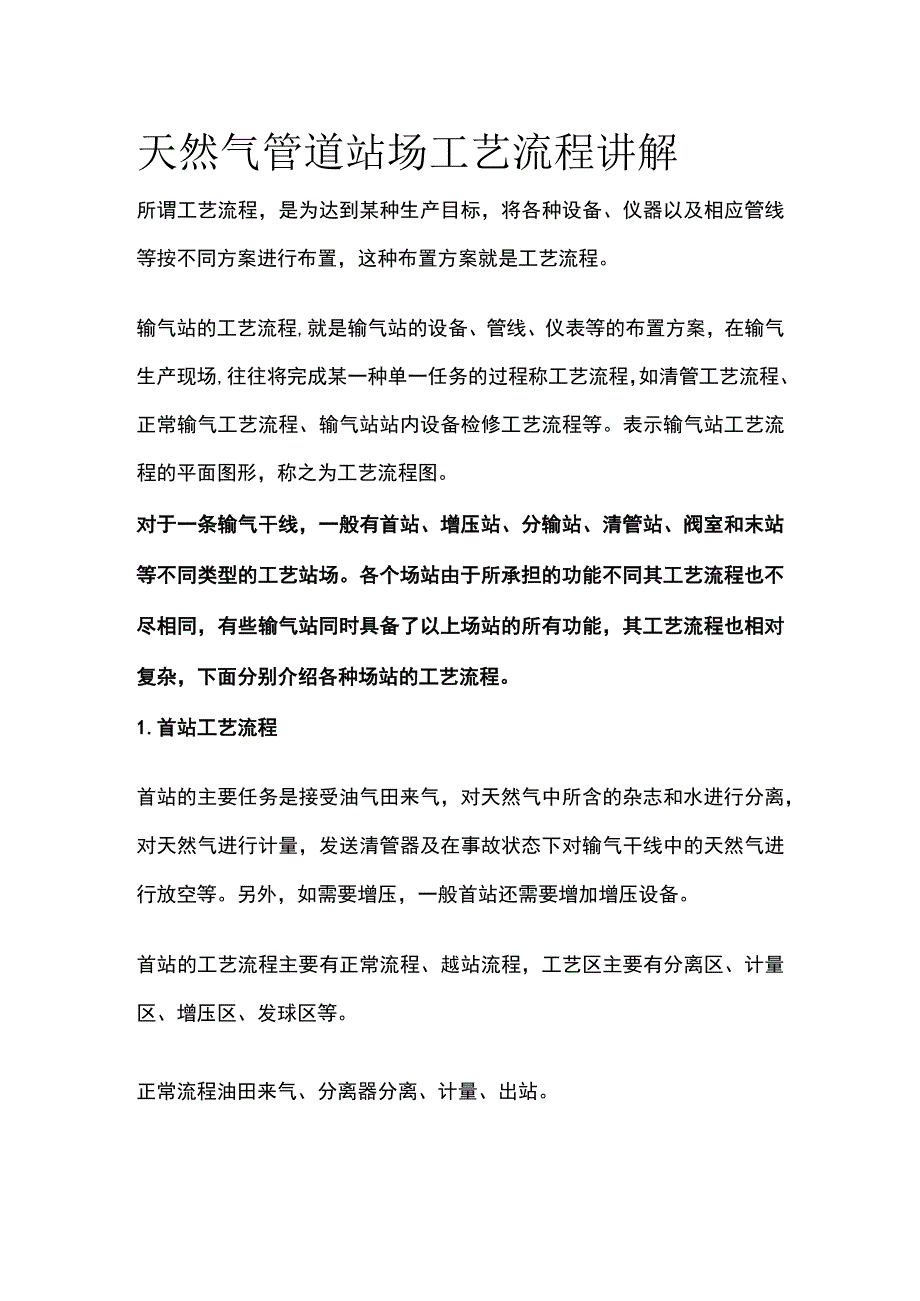

1、天然气管道站场工艺流程讲解所谓工艺流程，是为达到某种生产目标，将各种设备、仪器以及相应管线等按不同方案进行布置，这种布置方案就是工艺流程。输气站的工艺流程,就是输气站的设备、管线、仪表等的布置方案，在输气生产现场,往往将完成某一种单一任务的过程称工艺流程，如清管工艺流程、正常输气工艺流程、输气站站内设备检修工艺流程等。表示输气站工艺流程的平面图形，称之为工艺流程图。对于一条输气干线，一般有首站、增压站、分输站、清管站、阀室和末站等不同类型的工艺站场。各个场站由于所承担的功能不同其工艺流程也不尽相同，有些输气站同时具备了以上场站的所有功能，其工艺流程也相对复杂，下面分别介绍各种场站的工艺流程。1

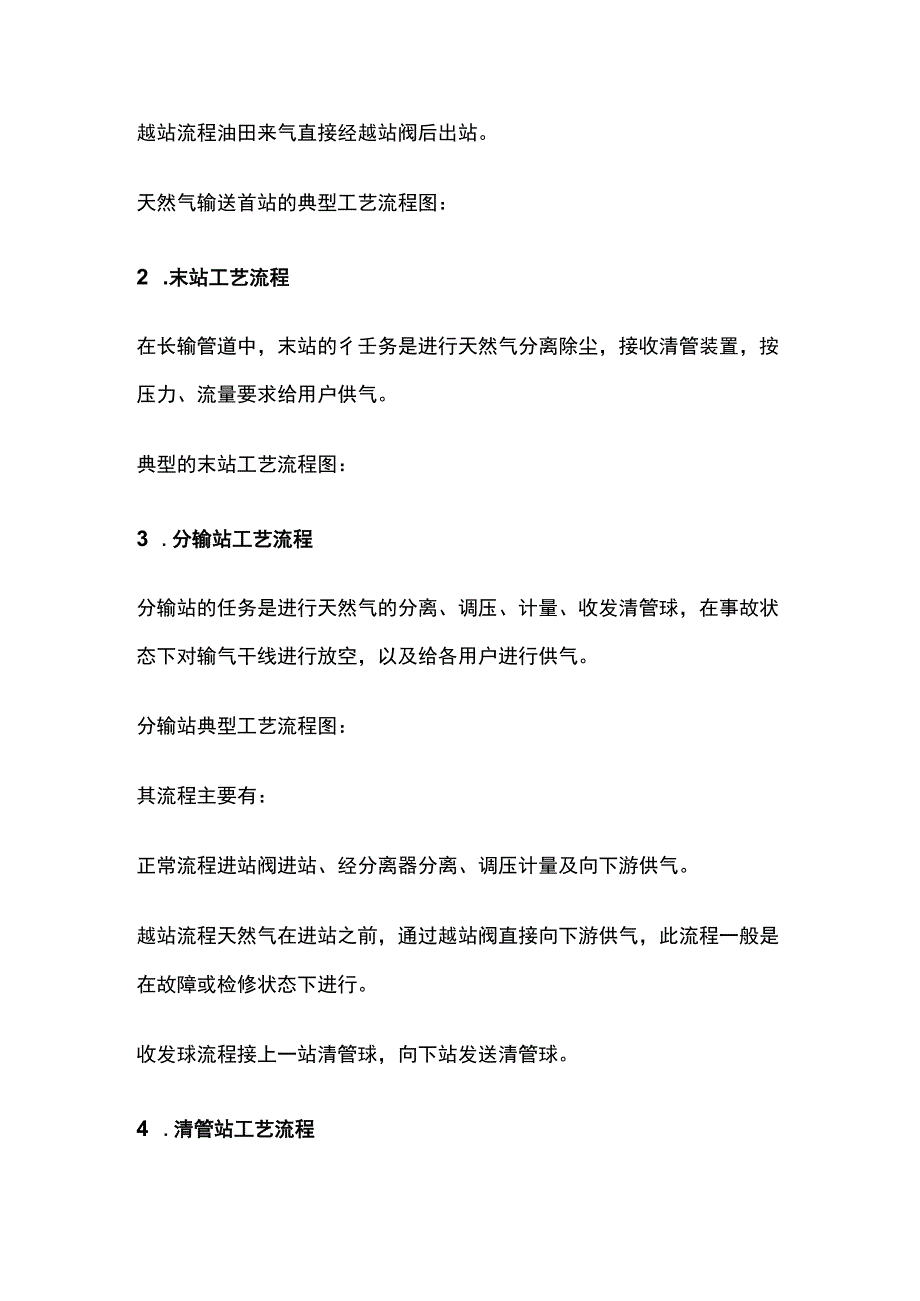

2、.首站工艺流程首站的主要任务是接受油气田来气，对天然气中所含的杂志和水进行分离，对天然气进行计量，发送清管器及在事故状态下对输气干线中的天然气进行放空等。另外，如需要增压，一般首站还需要增加增压设备。首站的工艺流程主要有正常流程、越站流程，工艺区主要有分离区、计量区、增压区、发球区等。正常流程油田来气、分离器分离、计量、出站。越站流程油田来气直接经越站阀后出站。天然气输送首站的典型工艺流程图：2 .末站工艺流程在长输管道中，末站的彳壬务是进行天然气分离除尘，接收清管装置，按压力、流量要求给用户供气。典型的末站工艺流程图：3 .分输站工艺流程分输站的任务是进行天然气的分离、调压、计量、收发清管球

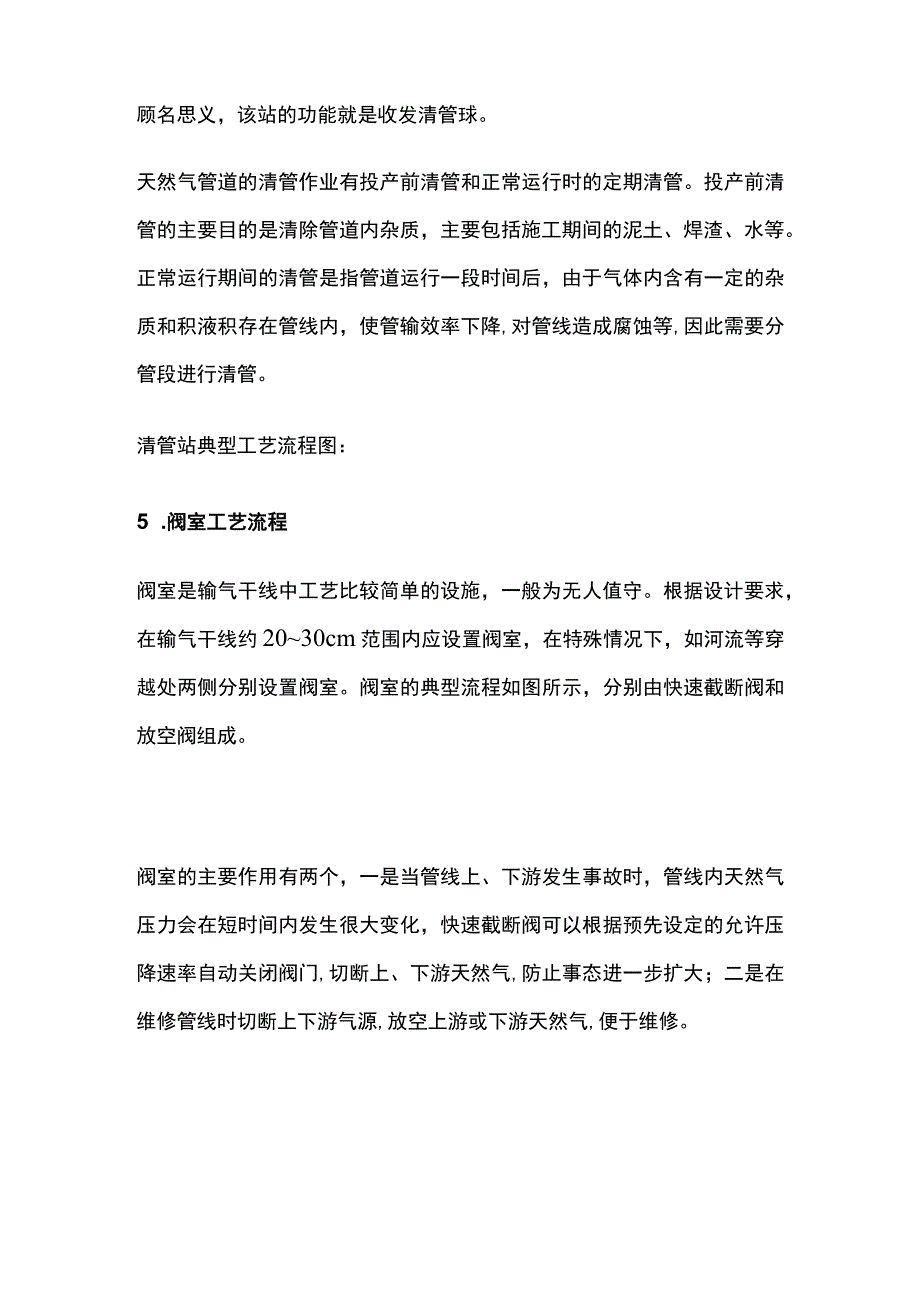

3、，在事故状态下对输气干线进行放空，以及给各用户进行供气。分输站典型工艺流程图：其流程主要有：正常流程进站阀进站、经分离器分离、调压计量及向下游供气。越站流程天然气在进站之前，通过越站阀直接向下游供气，此流程一般是在故障或检修状态下进行。收发球流程接上一站清管球，向下站发送清管球。4 .清管站工艺流程顾名思义，该站的功能就是收发清管球。天然气管道的清管作业有投产前清管和正常运行时的定期清管。投产前清管的主要目的是清除管道内杂质，主要包括施工期间的泥土、焊渣、水等。正常运行期间的清管是指管道运行一段时间后，由于气体内含有一定的杂质和积液积存在管线内，使管输效率下降,对管线造成腐蚀等,因此需要分管段进行清管。清管站典型工艺流程图：5 .阀室工艺流程阀室是输气干线中工艺比较简单的设施，一般为无人值守。根据设计要求，在输气干线约2030cm范围内应设置阀室，在特殊情况下，如河流等穿越处两侧分别设置阀室。阀室的典型流程如图所示，分别由快速截断阀和放空阀组成。阀室的主要作用有两个，一是当管线上、下游发生事故时，管线内天然气压力会在短时间内发生很大变化，快速截断阀可以根据预先设定的允许压降速率自动关闭阀门,切断上、下游天然气,防止事态进一步扩大；二是在维修管线时切断上下游气源,放空上游或下游天然气,便于维修。
